Práctica de Laboratorio - Circuitos Eléctricos

Esta práctica te va a enseñar a dominar dos de los teoremas más importantes en el análisis de circuitos eléctricos. Vas a construir circuitos reales en protoboard y comprobar que la teoría sí funciona en la vida real.

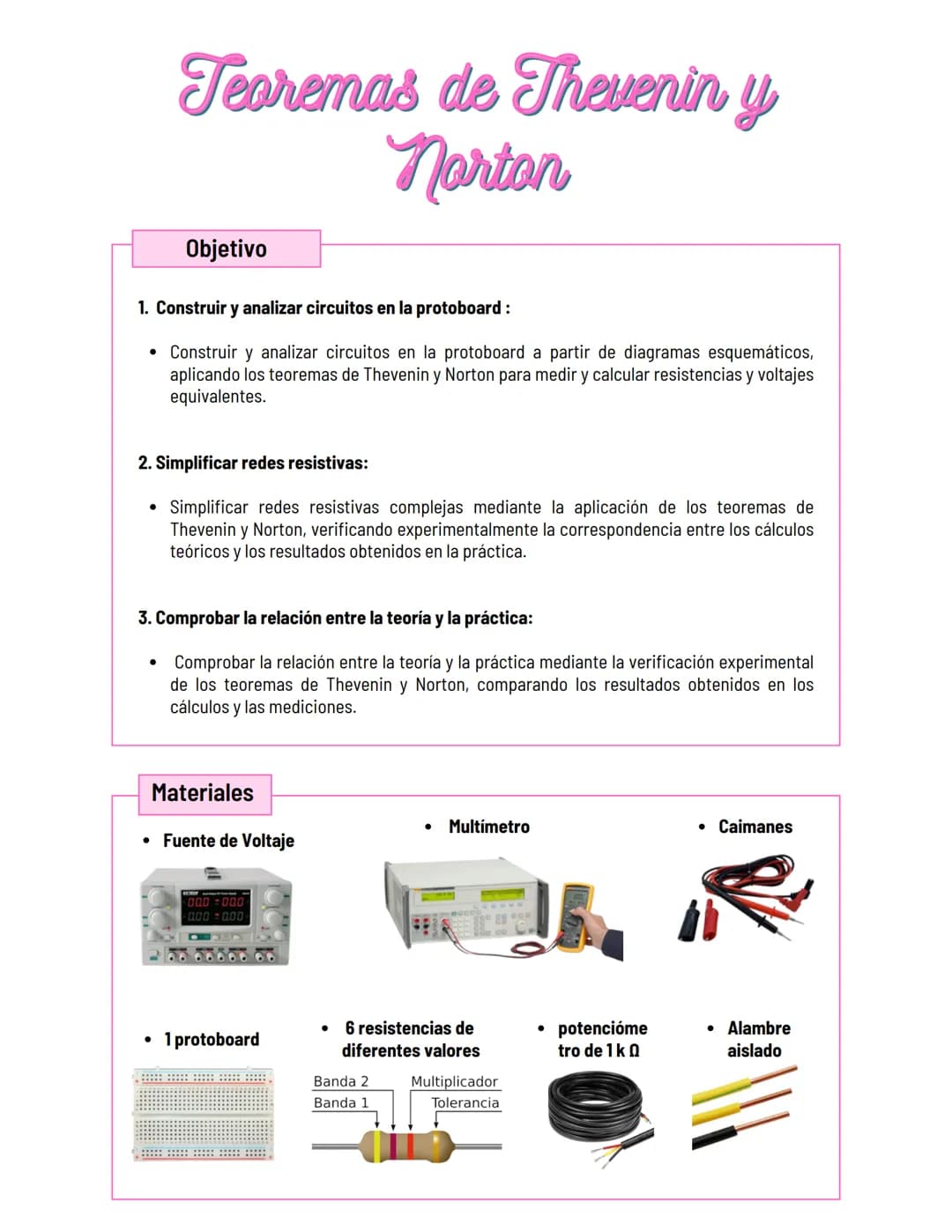

Los objetivos principales incluyen construir y analizar circuitos usando diagramas esquemáticos, aplicar los teoremas para medir voltajes y resistencias equivalentes, y verificar que tus cálculos teóricos coincidan con lo que mides en el laboratorio.

💡 Tip clave: Esta práctica te va a mostrar por qué estos teoremas son tan valiosos - te ahorran muchísimo tiempo al analizar circuitos complicados.

Para la práctica necesitarás materiales básicos como fuente de voltaje, multímetro, protoboard, 6 resistencias de diferentes valores, un potenciómetro de 1kΩ y cables. Todo esto te permitirá construir tanto el circuito original como sus equivalentes simplificados.

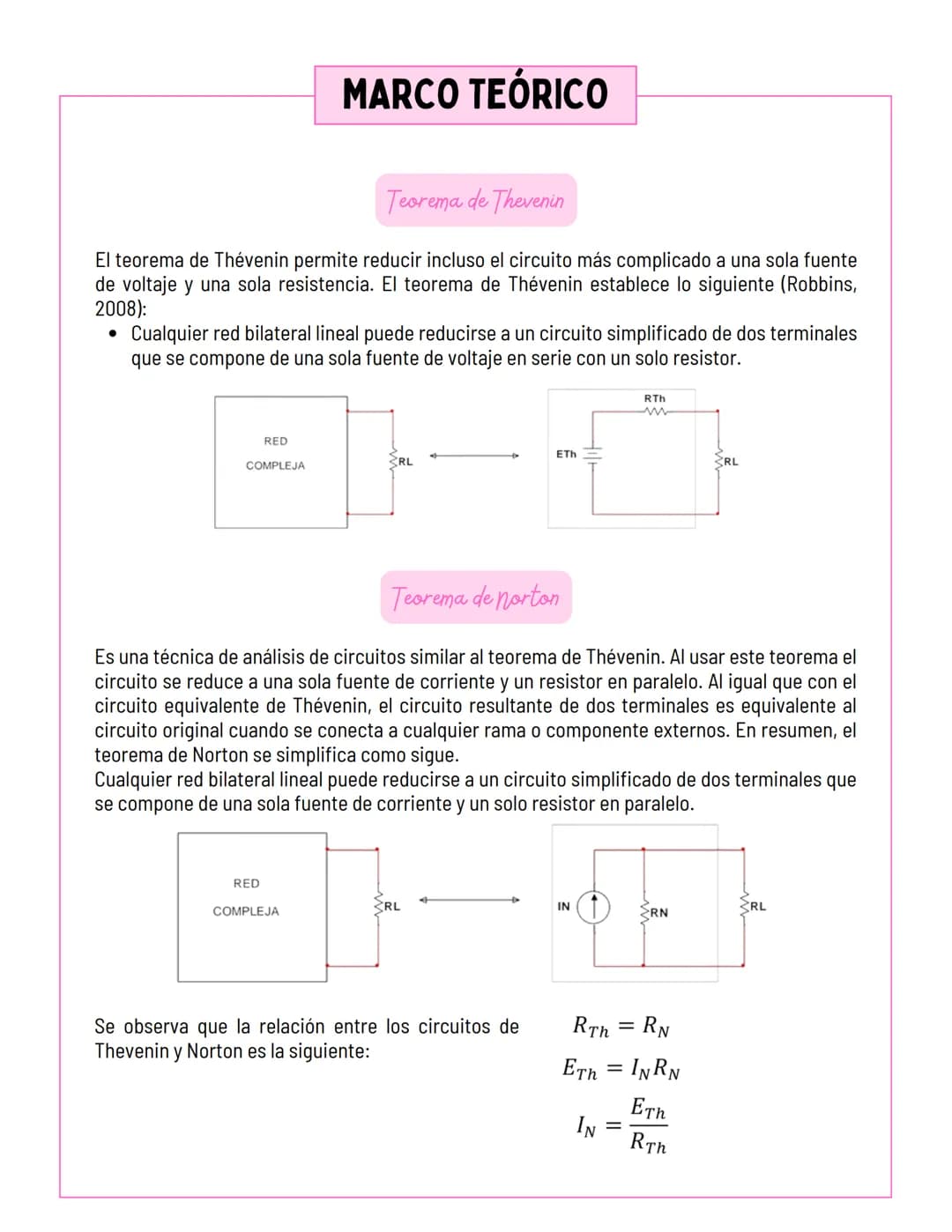

Marco Teórico - Fundamentos

El teorema de Thevenin te permite tomar cualquier circuito súper complicado y convertirlo en algo súper simple: una fuente de voltaje ETh en serie con una resistencia RTh. Es como tener un resumen de todo tu circuito.

Por otro lado, el teorema de Norton hace algo parecido pero diferente - convierte tu circuito en una fuente de corriente IN en paralelo con una resistencia RN. Ambos son equivalentes y te dan la misma información sobre cómo se comporta el circuito.

La relación entre ambos teoremas es directa: RTh = RN, y puedes convertir de uno al otro usando las fórmulas ETh = IN×RN o IN = ETh/RTh.

🔧 Consejo práctico: Usa Thevenin cuando te interese más el voltaje, y Norton cuando te importe más la corriente.

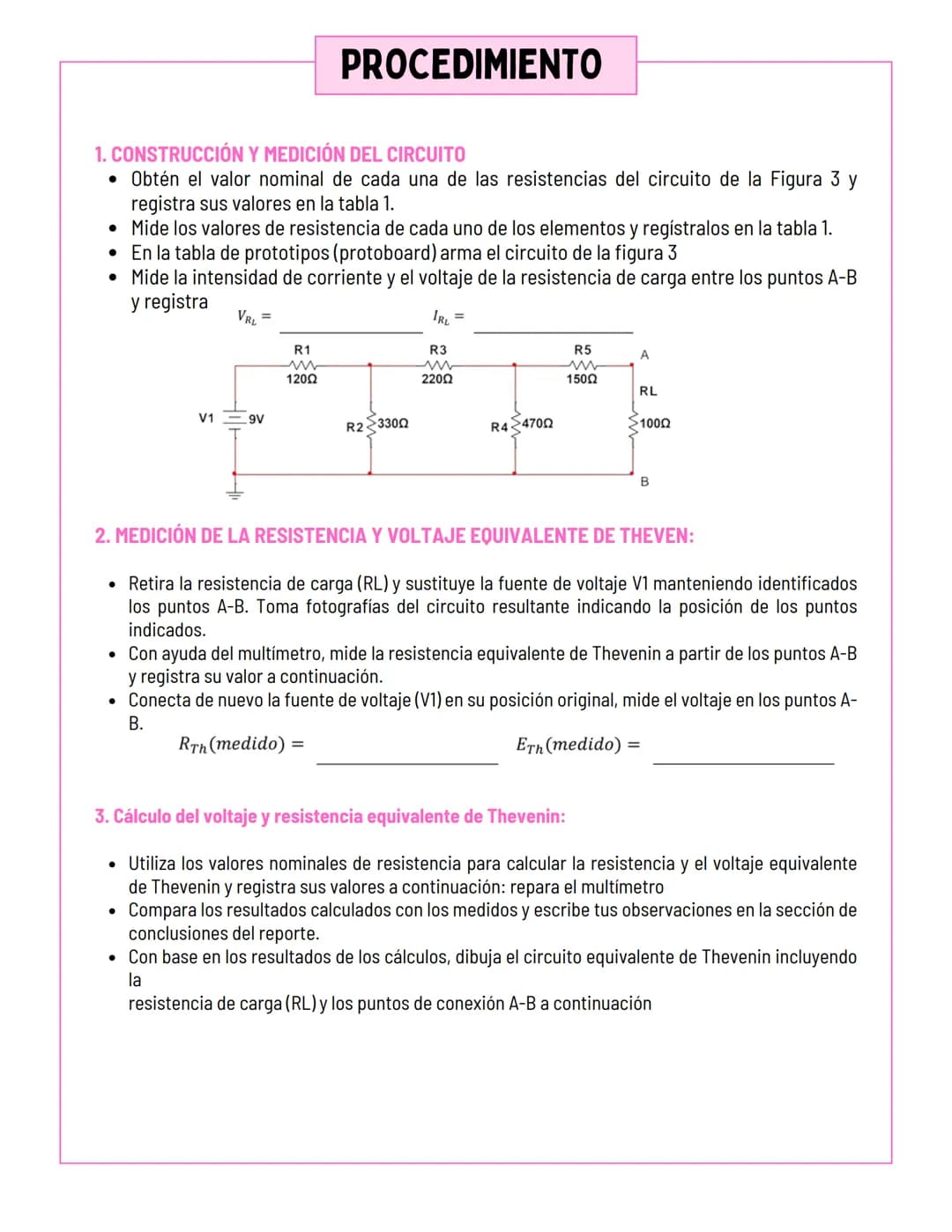

Procedimiento Experimental - Parte 1

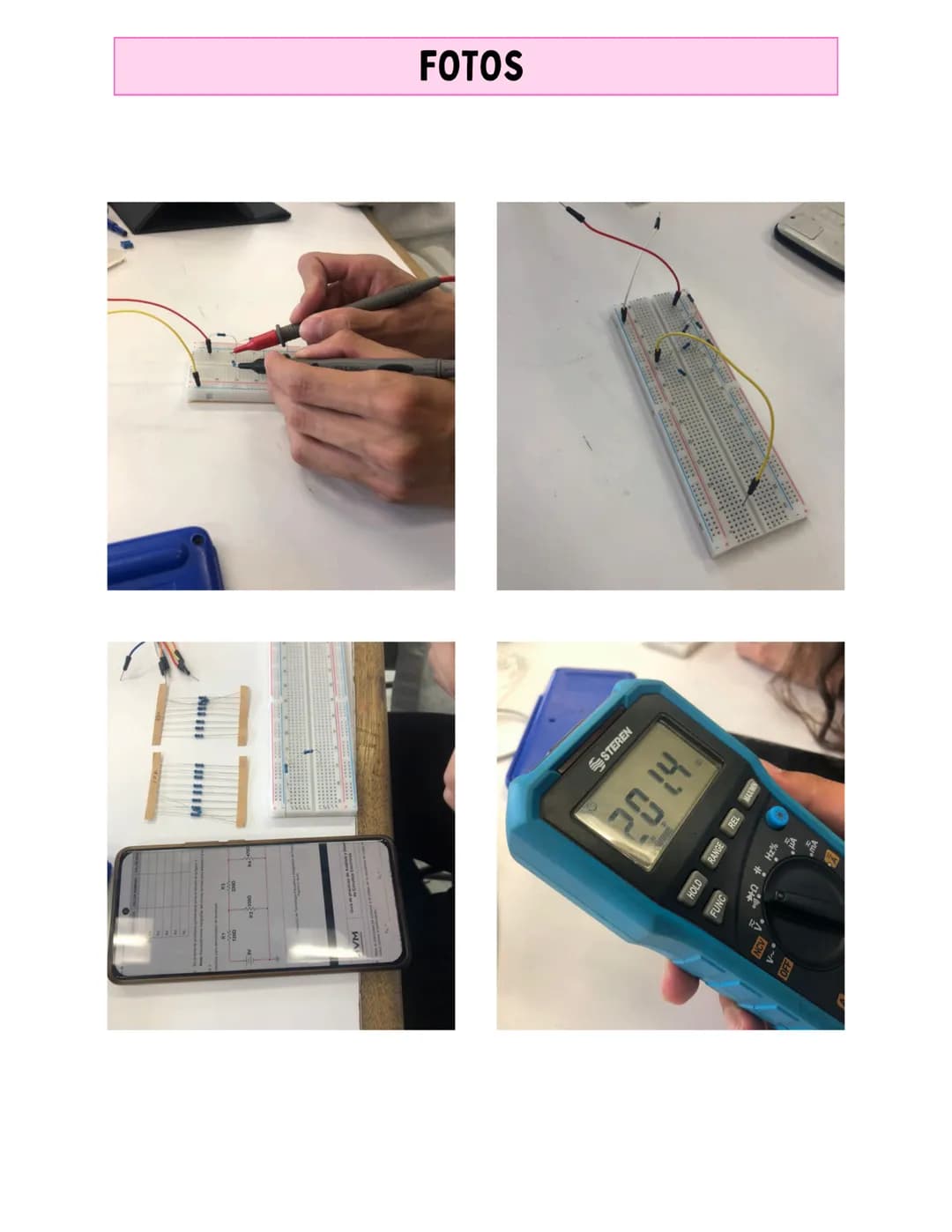

Primero vas a construir el circuito original con todas sus resistencias y medir los valores reales de cada componente. Esto es súper importante porque las resistencias nunca tienen exactamente su valor nominal.

Después de armar el circuito en la protoboard, vas a medir el voltaje y corriente en la resistencia de carga (RL) entre los puntos A-B. Estos valores son tu referencia - todo lo que calcules después debe coincidir con esto.

Para encontrar la resistencia equivalente de Thevenin, tienes que retirar la carga y reemplazar la fuente de voltaje con un cortocircuito. Luego mides la resistencia entre los puntos A-B.

⚠️ Importante: Para el voltaje de Thevenin, conectas la fuente otra vez pero dejas los puntos A-B abiertos (sin carga).

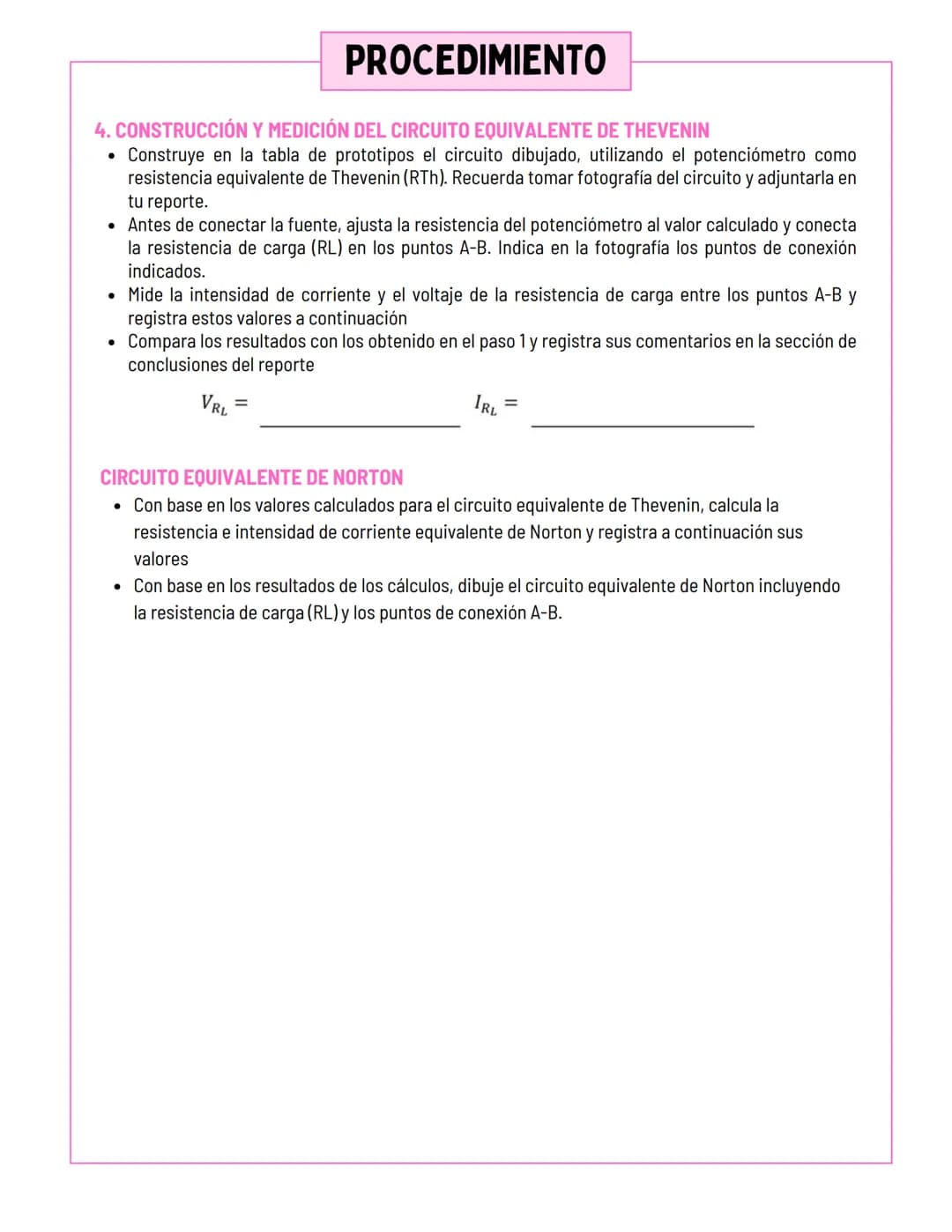

Procedimiento Experimental - Parte 2

Una vez que tengas los valores de Thevenin medidos, es momento de calcular teóricamente los mismos valores usando las técnicas de análisis de circuitos que ya conoces. Compara tus resultados - deberían ser muy parecidos.

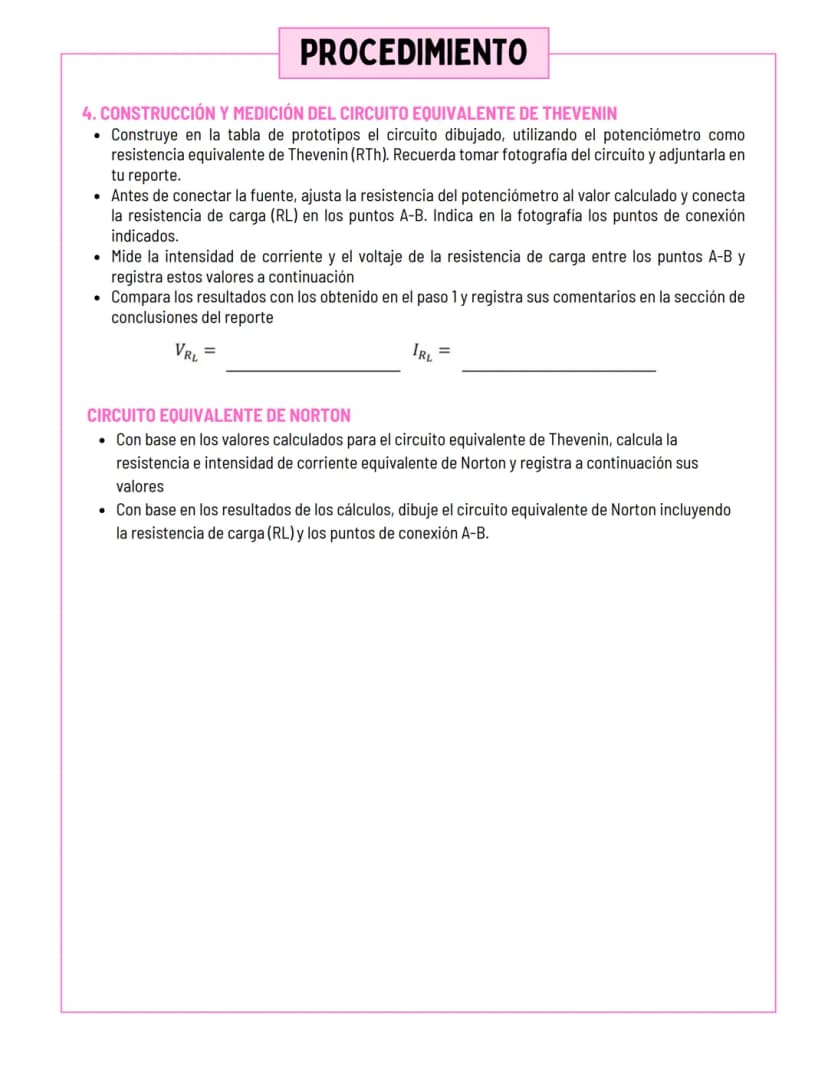

Ahora viene la parte genial: vas a construir el circuito equivalente de Thevenin usando solo una fuente de voltaje y el potenciómetro ajustado al valor de RTh. Este circuito súper simple debe comportarse igual que el original.

Para el equivalente de Norton, usas las relaciones matemáticas para convertir los valores de Thevenin. IN = ETh/RTh y RN = RTh. Dibuja este circuito con la fuente de corriente en paralelo con la resistencia.

🎯 Meta: Si hiciste todo bien, los voltajes y corrientes en la carga deben ser idénticos en los tres circuitos.

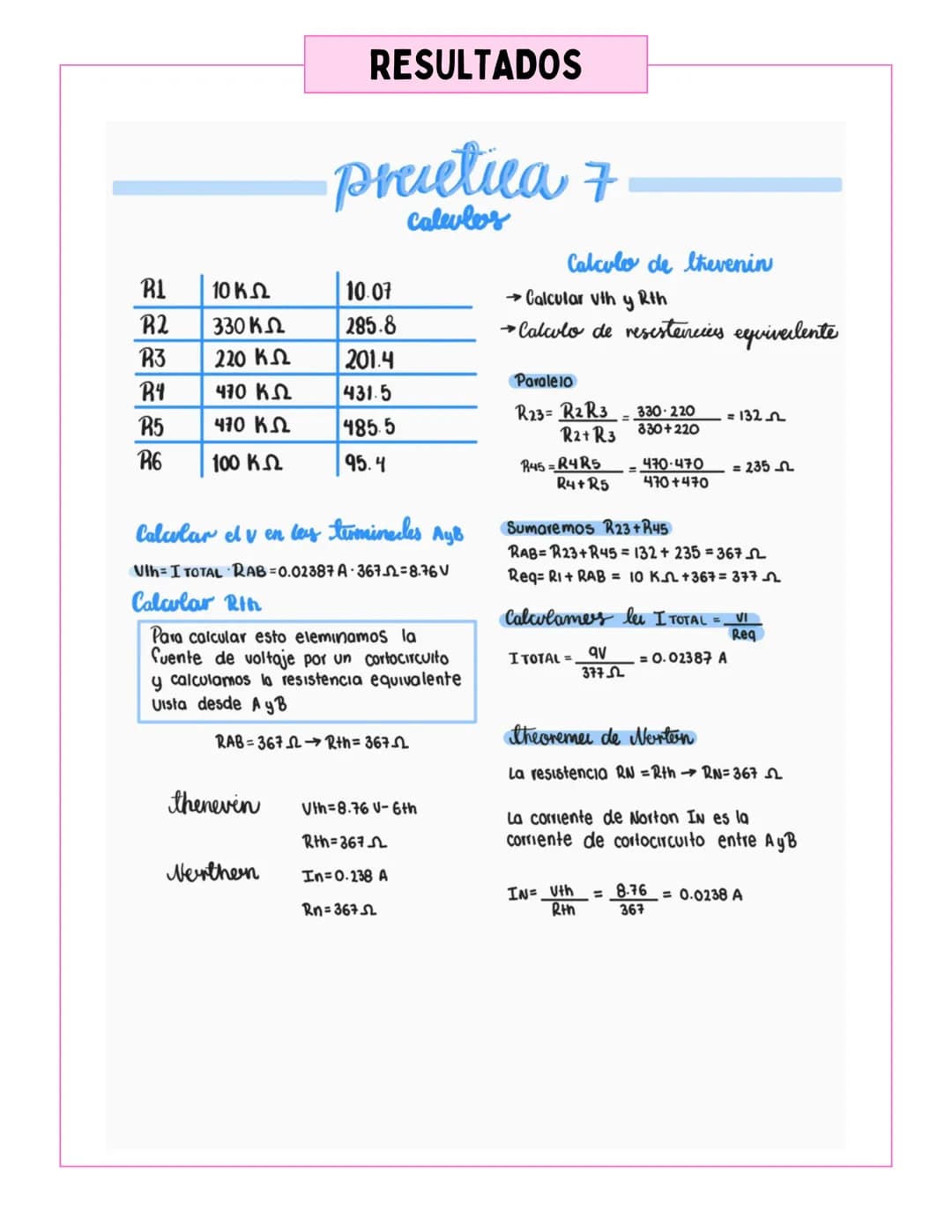

Resultados y Cálculos

Los resultados experimentales muestran cómo aplicar las fórmulas en la práctica real. Para resistencias en paralelo usas R_paralelo = (R₁×R₂)/$R₁+R₂$, y para serie simplemente sumas los valores.

En este ejemplo específico, las resistencias R2 y R3 en paralelo dan 132Ω, mientras que R4 y R5 en paralelo dan 235Ω. La resistencia total equivalente resulta ser 377Ω.

Los valores calculados fueron: ETh = 8.76V, RTh = 367Ω. Para Norton: IN = 0.0238A, RN = 367Ω. Nota cómo RN = RTh, tal como dice la teoría.

📊 Análisis: Las pequeñas diferencias entre valores nominales y medidos explican cualquier variación en los resultados finales.

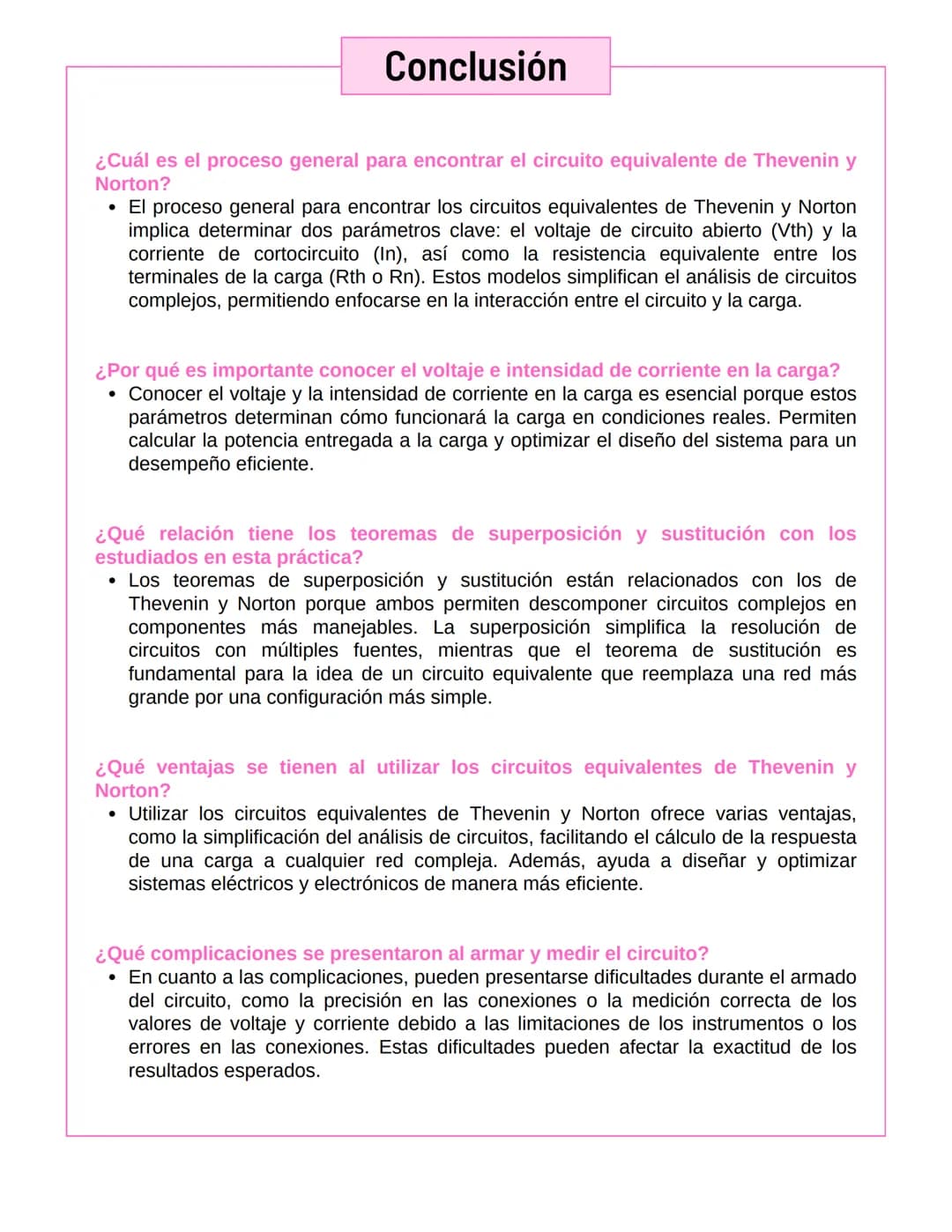

Conclusiones y Aplicaciones

Los teoremas de Thevenin y Norton son herramientas increíblemente poderosas porque simplifican cualquier red compleja a solo dos componentes. Esto hace que analizar el comportamiento de diferentes cargas sea muchísimo más fácil.

Conocer el voltaje e intensidad en la carga es crucial para determinar si tu circuito va a funcionar correctamente y para calcular la potencia que se está entregando. Sin esto, no puedes optimizar tu diseño.

Estos teoremas se relacionan con superposición y sustitución porque todos te permiten descomponer problemas complejos en partes más manejables. Es como resolver un rompecabezas paso a paso.

🚀 Ventaja principal: Una vez que domines estos teoremas, podrás analizar circuitos súper complicados en una fracción del tiempo que te tomaría hacerlo por métodos tradicionales.
