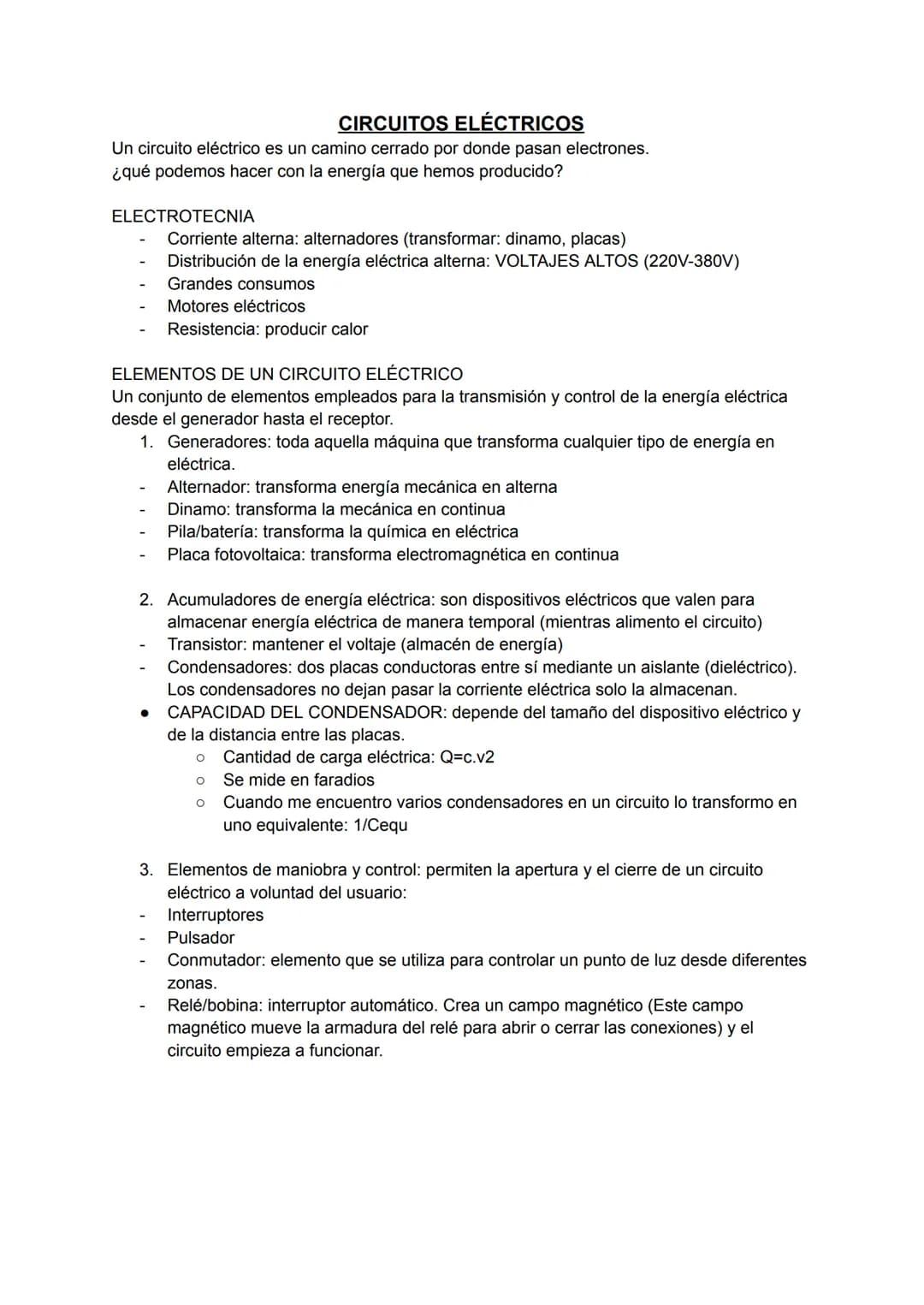

# CIRCUITOS ELÉCTRICOS

Un circuito eléctrico es un camino cerrado por donde pasan electrones.
¿qué podemos hacer con la energía que hemos p

Fundamentos de los Circuitos Eléctricos

¿Sabías que cada vez que enciendes una luz estás creando un camino cerrado por donde circulan millones de electrones? Eso es exactamente lo que es un circuito eléctrico.

La electrotecnia se encarga de manejar grandes cantidades de energía eléctrica. Por eso en casa tienes enchufes de 220V o 380V, perfectos para hacer funcionar electrodomésticos potentes como lavadoras o hornos.

Los generadores son las máquinas que convierten otros tipos de energía en electricidad. Los alternadores (como los de los coches) transforman energía mecánica en alterna, mientras que las pilas convierten energía química en eléctrica.

💡 Dato curioso: Las placas fotovoltaicas que ves en los tejados transforman directamente la luz del sol en electricidad sin partes móviles.

Los condensadores funcionan como pequeños almacenes de energía eléctrica. Imagínatelos como dos placas que guardan electricidad temporalmente, pero nunca la dejan pasar directamente.

of 6

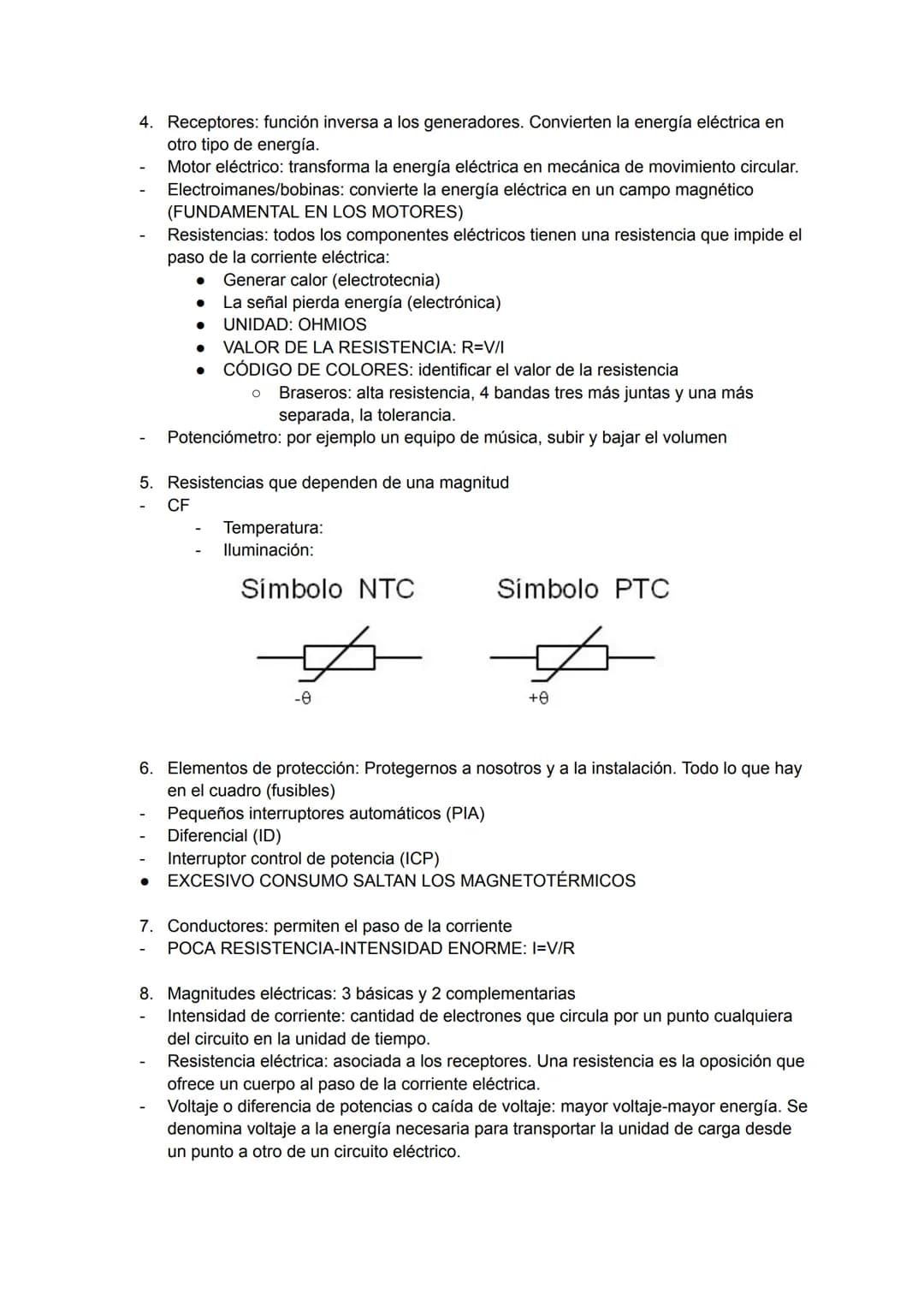

Componentes que Controlan y Usan la Electricidad

Los elementos de control te permiten decidir cuándo funciona un circuito eléctrico. Los interruptores son los más básicos, pero también tienes conmutadores que te dejan encender la misma luz desde diferentes sitios de casa.

Los receptores hacen exactamente lo contrario que los generadores: convierten la electricidad en otros tipos de energía. Los motores eléctricos la transforman en movimiento, mientras que las resistencias la convierten en calor (como tu plancha del pelo).

Todas las resistencias se miden en ohmios y siguen una regla súper útil: R=V/I. Su valor se puede identificar por el código de colores que ves en las bandas de algunos componentes.

⚡ Ten en cuenta: Todos los componentes eléctricos tienen alguna resistencia, por eso tu móvil se calienta cuando lo usas mucho.

Los elementos de protección como los fusibles están ahí para salvarte la vida literalmente. Cuando hay demasiado consumo, saltan automáticamente para evitar incendios o descargas.

of 6

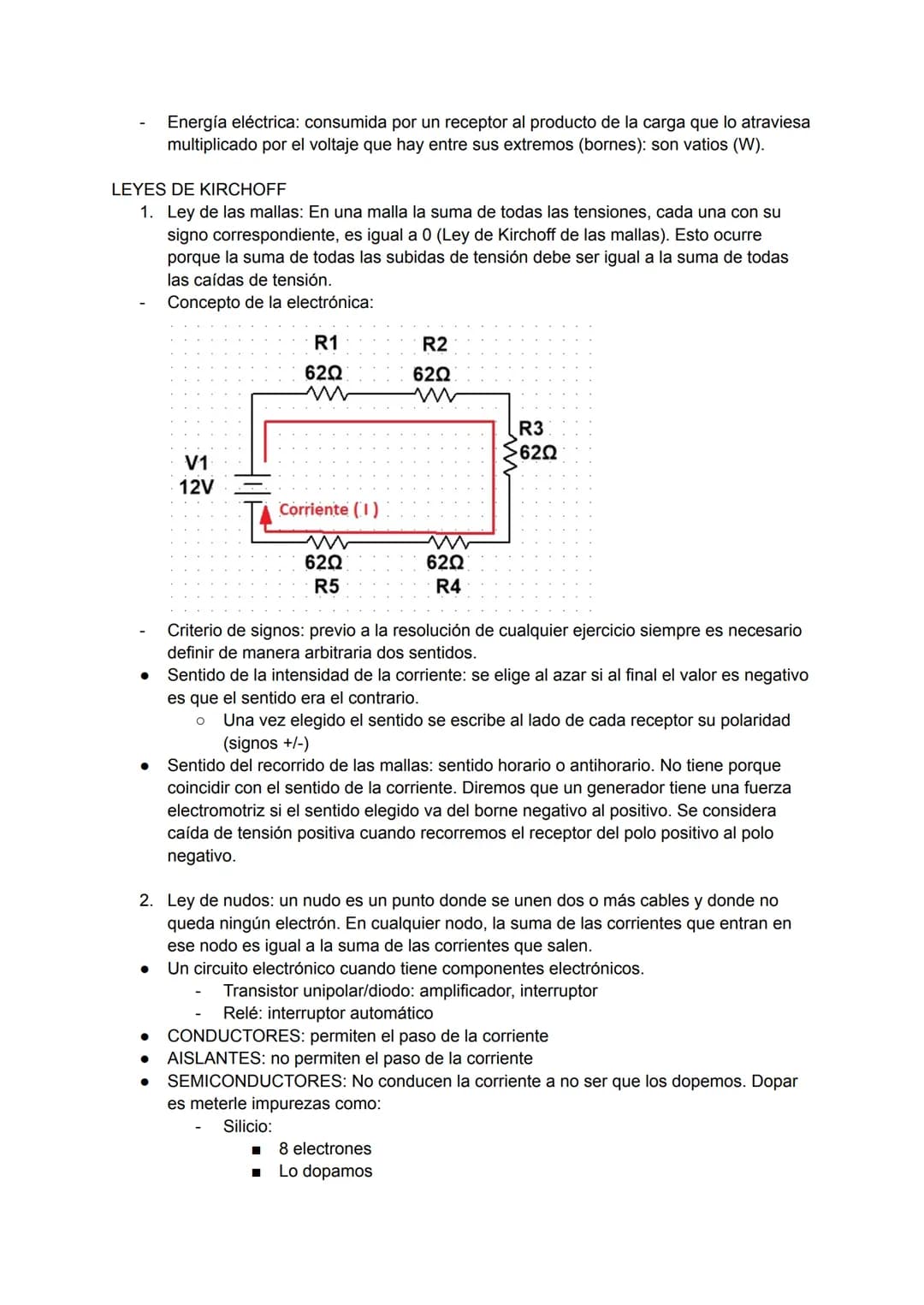

Leyes Fundamentales y Magnitudes

Las magnitudes eléctricas básicas son como el lenguaje de la electricidad. La intensidad mide cuántos electrones pasan por un punto, la resistencia mide qué tanto se opone un material al paso de la corriente, y el voltaje indica la energía disponible.

Las Leyes de Kirchoff son las reglas del juego en cualquier circuito. La primera dice que en cualquier malla cerrada, las subidas de tensión siempre igualan a las bajadas. Es como un presupuesto: lo que entra debe ser igual a lo que sale.

La segunda ley habla de los nudos (donde se unen varios cables). Aquí también se cumple que toda la corriente que entra debe ser igual a la que sale. ¡Los electrones no desaparecen por arte de magia!

🔧 Truco para exámenes: Siempre define primero el sentido de la corriente antes de resolver cualquier ejercicio, aunque lo elijas al azar.

Los semiconductores como el silicio son materiales especiales que normalmente no conducen electricidad, pero cuando los "dopamos" (les añadimos impurezas) se convierten en la base de toda la electrónica moderna.

of 6

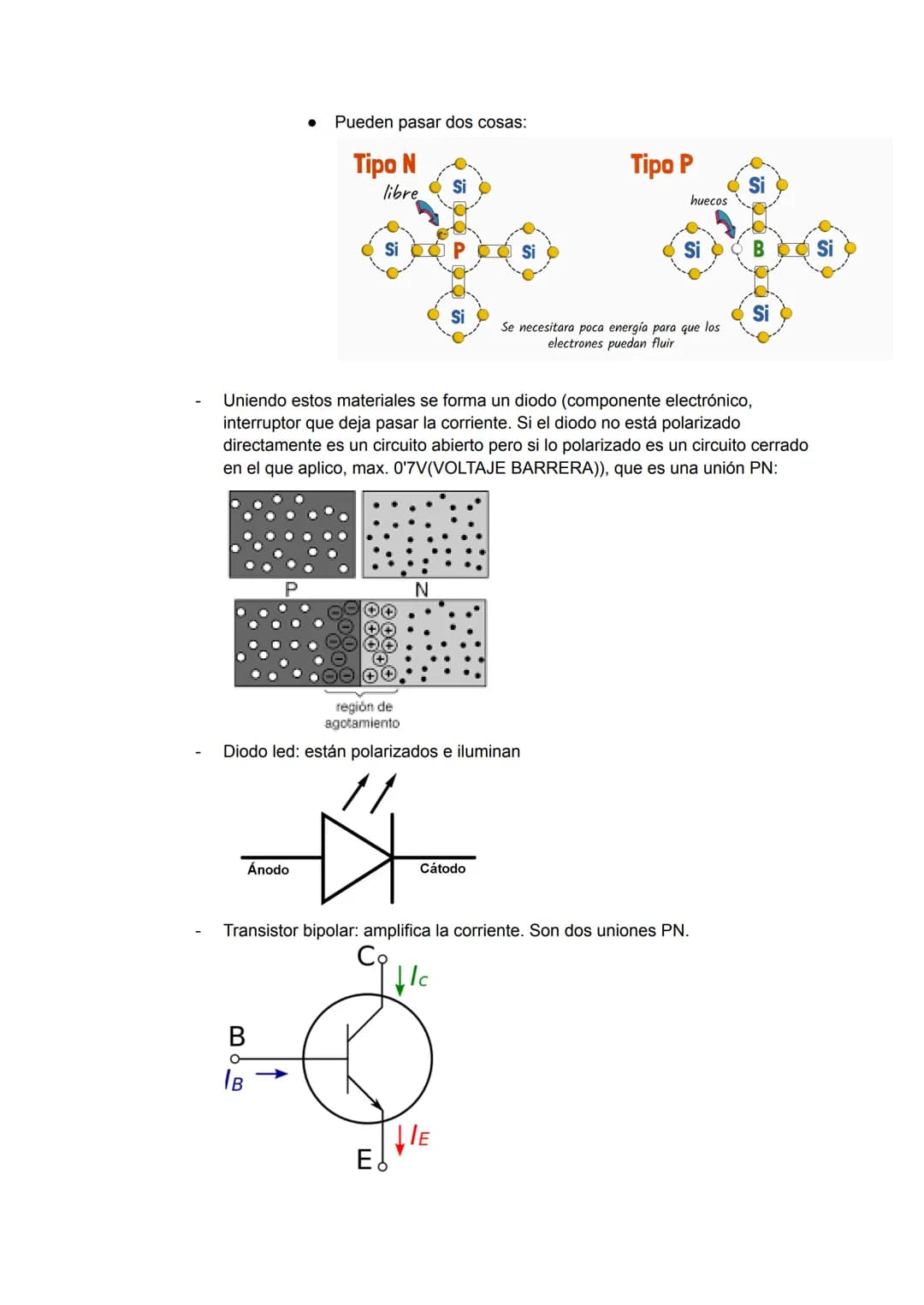

Dispositivos Semiconductores

Los diodos son como válvulas de un solo sentido para la electricidad. Se forman uniendo material tipo N (con electrones libres) y tipo P (con huecos). Solo dejan pasar la corriente en una dirección y necesitan al menos 0,7V para funcionar.

Los diodos LED que ves en todas partes funcionan igual, pero además emiten luz cuando están polarizados correctamente. Por eso tienen que conectarse respetando el ánodo (+) y el cátodo (-).

Los transistores bipolares son como amplificadores mágicos de corriente. Con una pequeña corriente en la base puedes controlar una corriente mucho mayor entre colector y emisor. Son la base de toda la electrónica moderna.

🚀 El futuro es digital: Aunque la electrónica analógica usa transistores, todo se está digitalizando porque lo digital es muchísimo más preciso y confiable.

Para que funcionen correctamente, los transistores necesitan ser polarizados adecuadamente. La base siempre debe tener más voltios que el emisor, pero nunca más de 0,7V de diferencia.

of 6

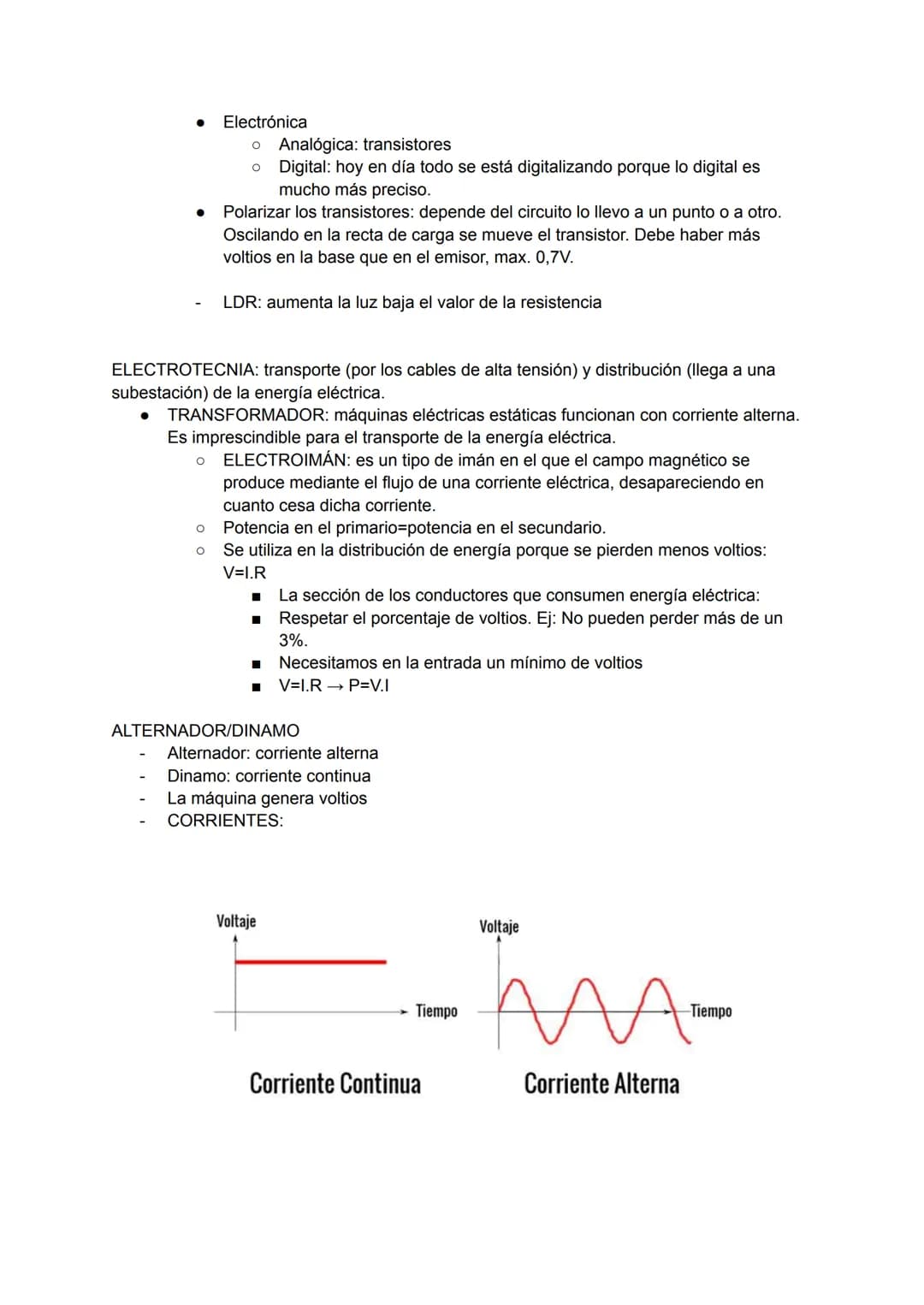

Transformadores y Corriente Alterna

Los transformadores son máquinas súper importantes que solo funcionan con corriente alterna. Sin ellos sería imposible transportar electricidad a largas distancias de forma eficiente.

El secreto está en que la potencia en el primario siempre iguala la potencia en el secundario. Esto permite cambiar voltajes: subir mucho el voltaje para transportar (menos pérdidas) y bajarlo para usar en casa con seguridad.

Los alternadores generan corriente alterna, mientras que las dinamos producen corriente continua. La diferencia está en cómo cambia la dirección del movimiento de los electrones.

⚡ Dato técnico: En Europa la frecuencia de la corriente alterna es de 50Hz, lo que significa que los electrones cambian de dirección 50 veces por segundo.

La energía eléctrica normalmente se genera en trifásica $tres fases R/S/T$ porque es más eficiente. Si las tres fases están equilibradas, ¡ni siquiera necesitas cable de vuelta!

of 6

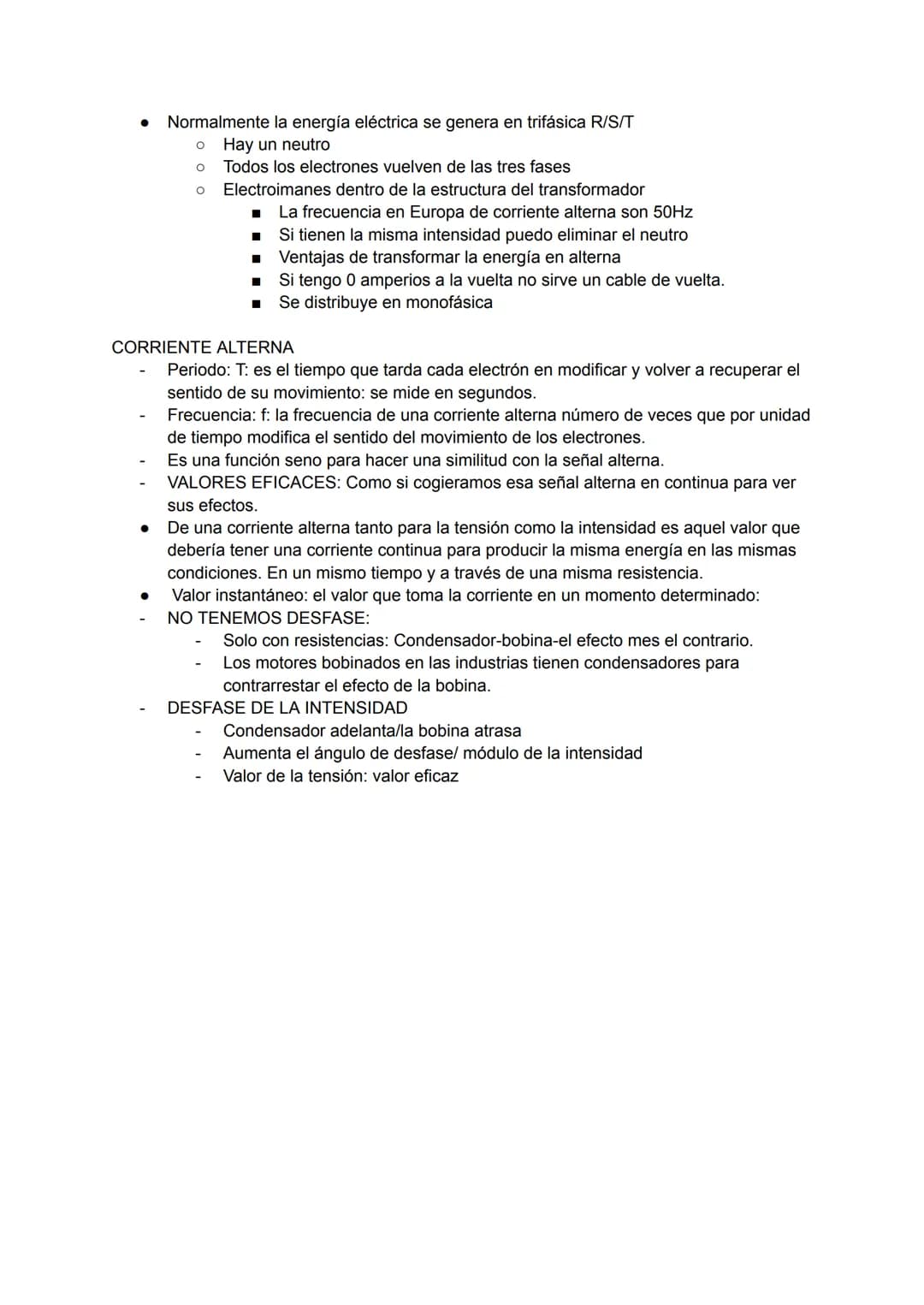

Características de la Corriente Alterna

La corriente alterna tiene características únicas que la hacen perfecta para la distribución de energía. El período (T) es el tiempo que tardan los electrones en completar un ciclo completo, mientras que la frecuencia (f) indica cuántas veces por segundo cambian de dirección.

Los valores eficaces son súper importantes porque te dicen qué valor tendría una corriente continua para producir la misma energía. Es como convertir esa señal "serpenteante" en un valor fijo y manejable.

El desfase ocurre cuando tienes condensadores o bobinas en el circuito. Los condensadores "adelantan" la intensidad, mientras que las bobinas la "atrasan". Por eso en las industrias usan condensadores para compensar el efecto de los motores bobinados.

🏭 Aplicación real: Las fábricas necesitan corregir el desfase para no desperdiciar energía y evitar multas de las compañías eléctricas.

Sin desfase solo trabajas con resistencias puras, pero en la vida real siempre hay algún componente reactivo que modifica el comportamiento del circuito.
