La neumática y la hidráulica son dos sistemas fundamentales en...
Tecnología e ingeniería564 views·Updated Jun 16, 2026·3 pagesIntroducción a la neumática e hidráulica
A
Aamyii @aamyii_4krwp
1 / 3
1
of 3

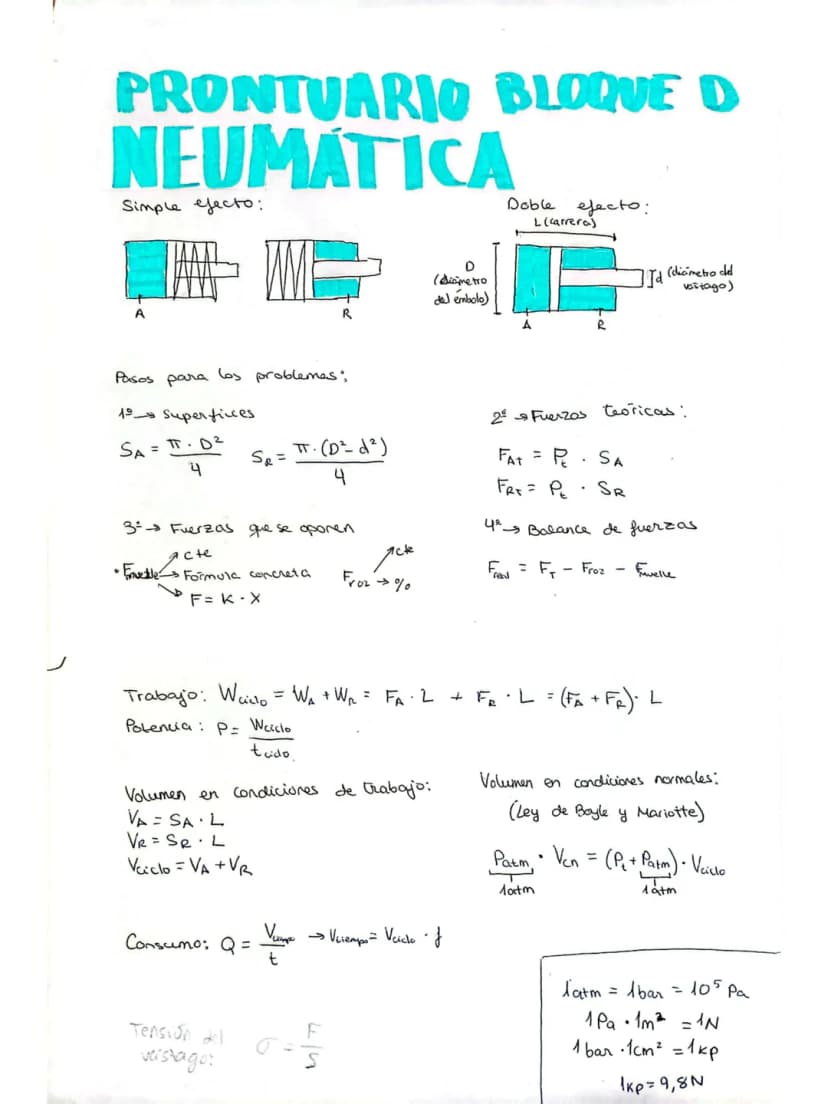

Neumática - Sistemas de Aire Comprimido
¿Alguna vez te has preguntado cómo funcionan las puertas automáticas del metro o las herramientas de los talleres mecánicos? La respuesta está en la neumática, un sistema que usa aire comprimido para crear movimiento.
Los cilindros neumáticos pueden ser de simple efecto (el aire empuja solo en una dirección) o doble efecto (empuja en ambas direcciones). Para resolver problemas neumáticos, necesitas seguir cuatro pasos clave: calcular superficies, fuerzas teóricas, fuerzas que se oponen y hacer el balance final.
Las fórmulas esenciales incluyen el cálculo de superficies (SA y SR), fuerzas teóricas y el trabajo del ciclo . También es crucial dominar la ley de Boyle-Mariotte para relacionar presión y volumen en condiciones normales.
💡 Consejo clave: Recuerda que la fuerza real siempre será menor que la teórica debido al rozamiento y otros factores que se oponen al movimiento.
2
of 3

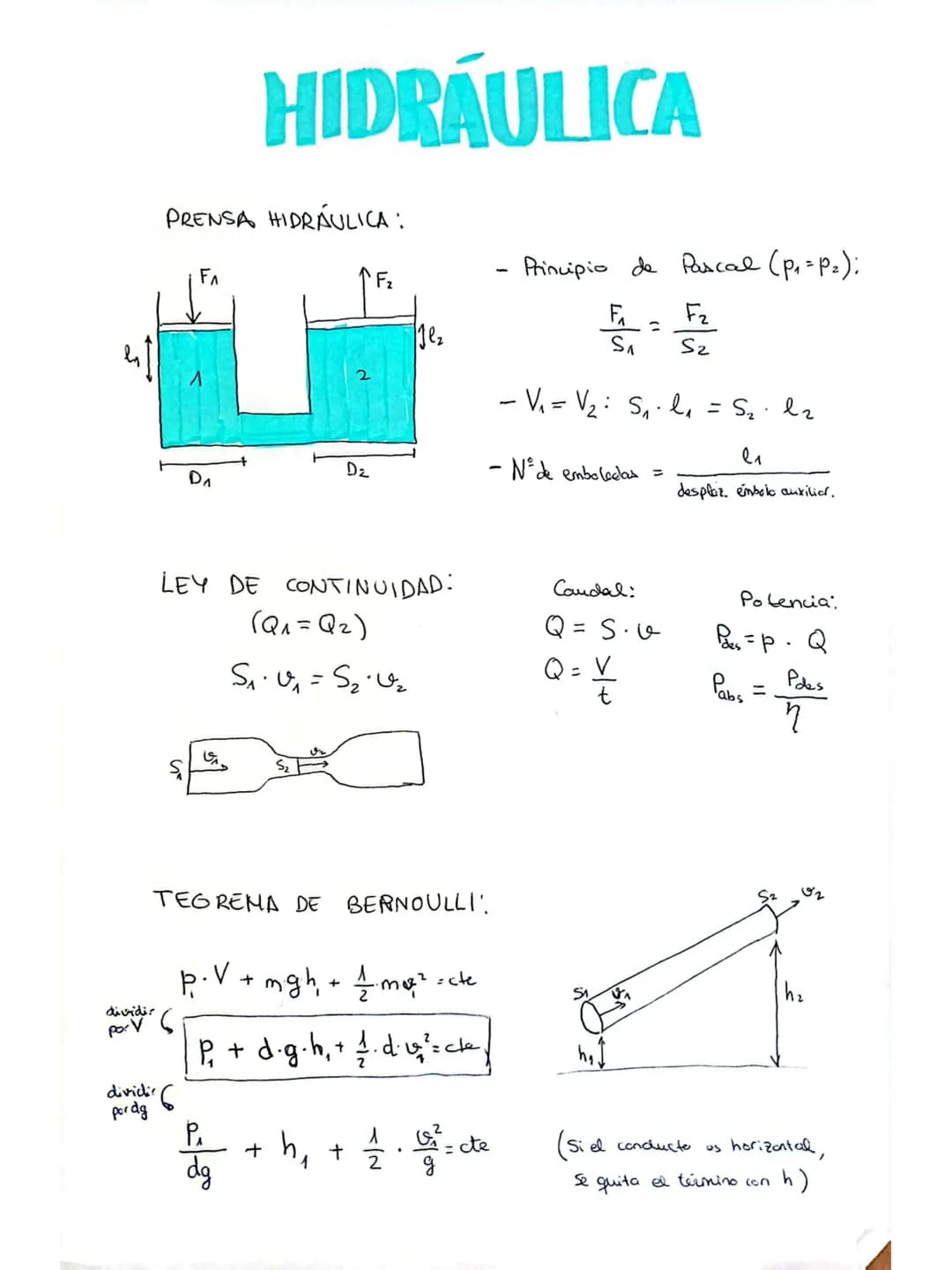

Hidráulica - Potencia con Líquidos
Los sistemas hidráulicos están por todas partes: desde las excavadoras hasta los frenos de tu coche. La hidráulica aprovecha la incompresibilidad de los líquidos para transmitir enormes fuerzas con gran precisión.
El principio de Pascal es la base de todo: la presión se transmite igual en todas las direcciones . Esto permite que una prensa hidráulica multiplique la fuerza aplicada mediante la relación F₁/S₁ = F₂/S₂.
La ley de continuidad establece que el caudal se mantiene constante , mientras que el teorema de Bernoulli relaciona presión, velocidad y altura en el fluido. Estas ecuaciones son fundamentales para calcular caudal y potencia .
⚡ Dato importante: La potencia hidráulica se calcula considerando siempre el rendimiento (η) del sistema, que nunca es del 100% debido a las pérdidas por fricción.
3
of 3

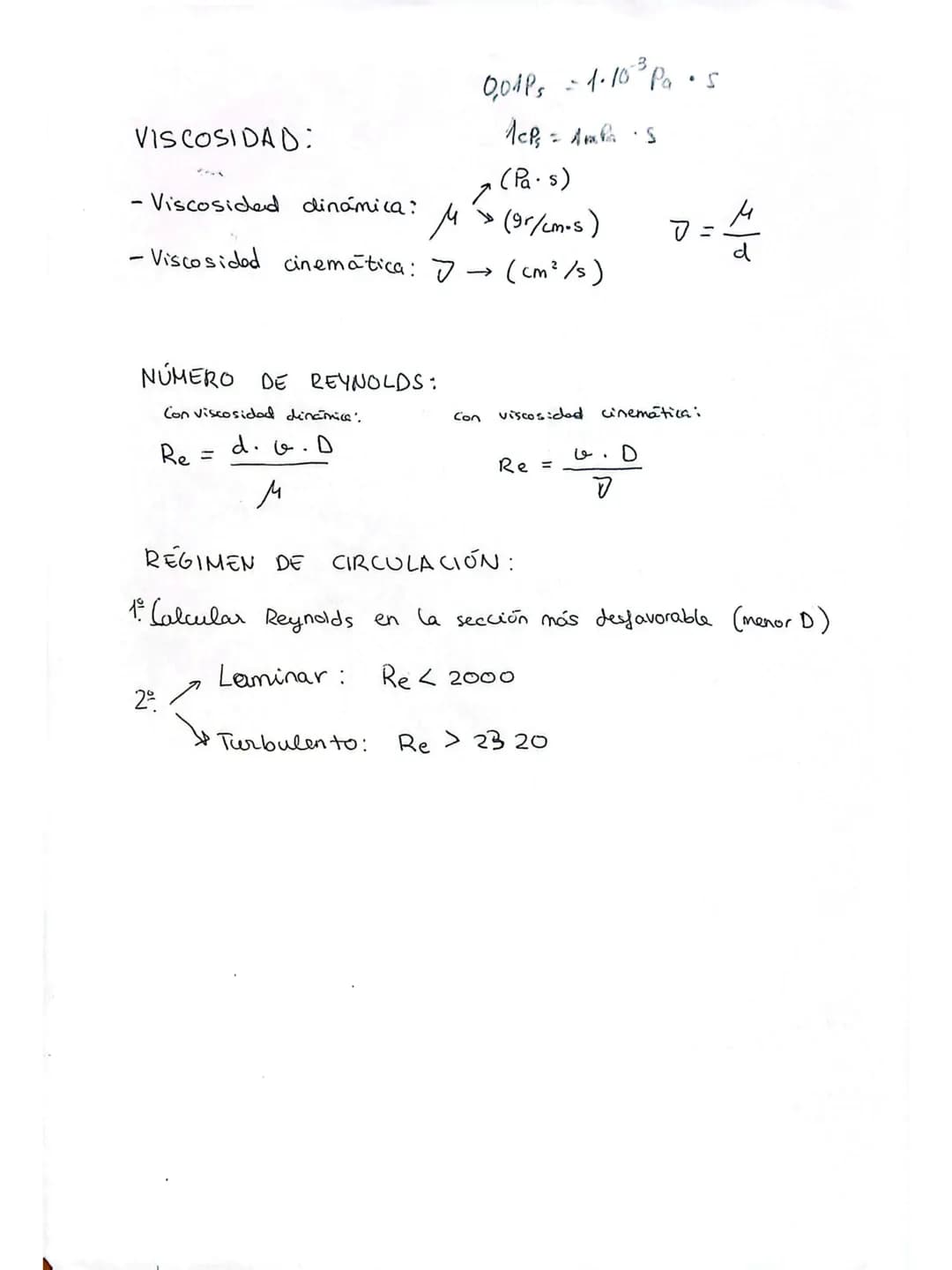

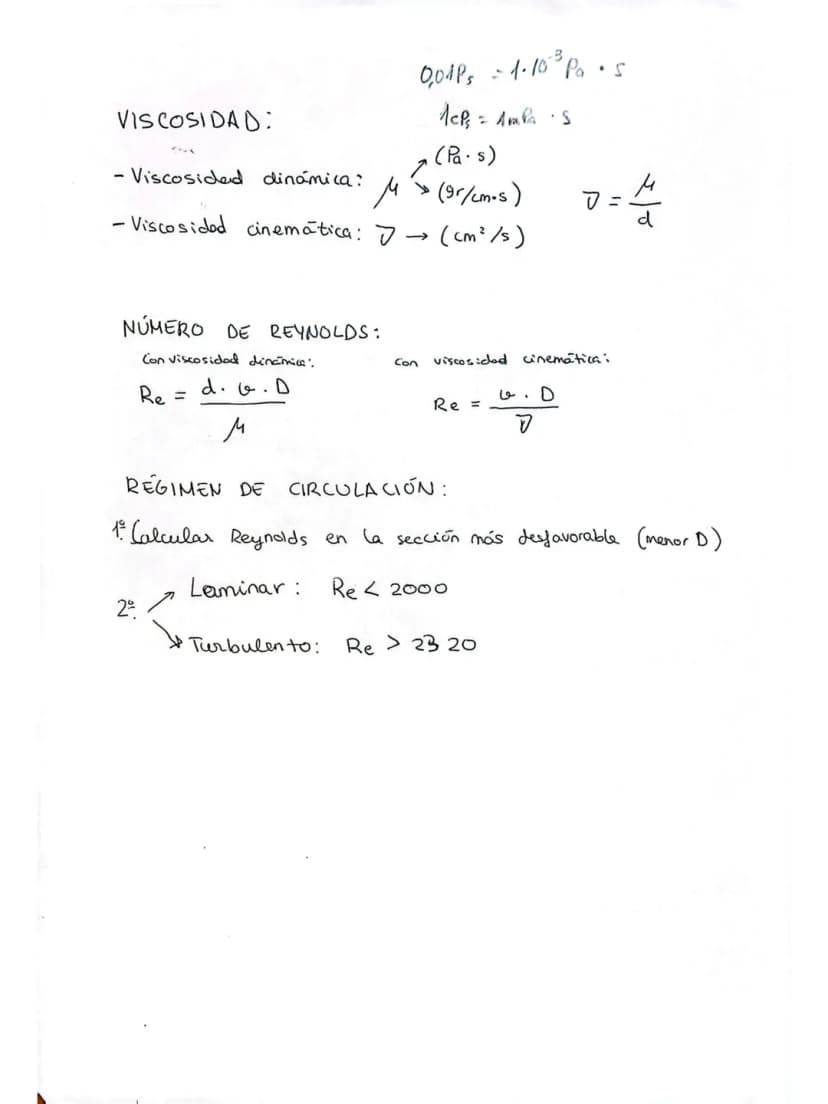

Viscosidad y Flujo de Fluidos
La viscosidad determina cómo fluyen los líquidos y es clave para diseñar sistemas hidráulicos eficientes. Imagínate la diferencia entre verter miel y agua: eso es viscosidad en acción.
Existen dos tipos: viscosidad dinámica (μ) medida en Pa×s y viscosidad cinemática (ν) en cm²/s. La relación entre ambas es ν = μ/d, donde d es la densidad del fluido.
El número de Reynolds te permite predecir cómo se comportará el fluido. Con Re < 2000 tienes flujo laminar (ordenado y predecible), mientras que Re > 2320 indica flujo turbulento (caótico y con más pérdidas). Siempre calcula Reynolds en la sección de menor diámetro, que es la más crítica.
🔍 Truco para exámenes: Memoriza que Reynolds = (velocidad × diámetro × densidad) / viscosidad dinámica. Es la fórmula que más aparece en los problemas.
