¿Alguna vez te has preguntado cómo los ingenieros y arquitectos...
Tecnología e ingeniería673 views·Updated Jun 28, 2026·3 pagesApuntes de Dibujo Técnico - Examen y Respuestas Incluidos
M
Miquel Gonzalez Corcoba@mike03
1 / 3
1
of 3

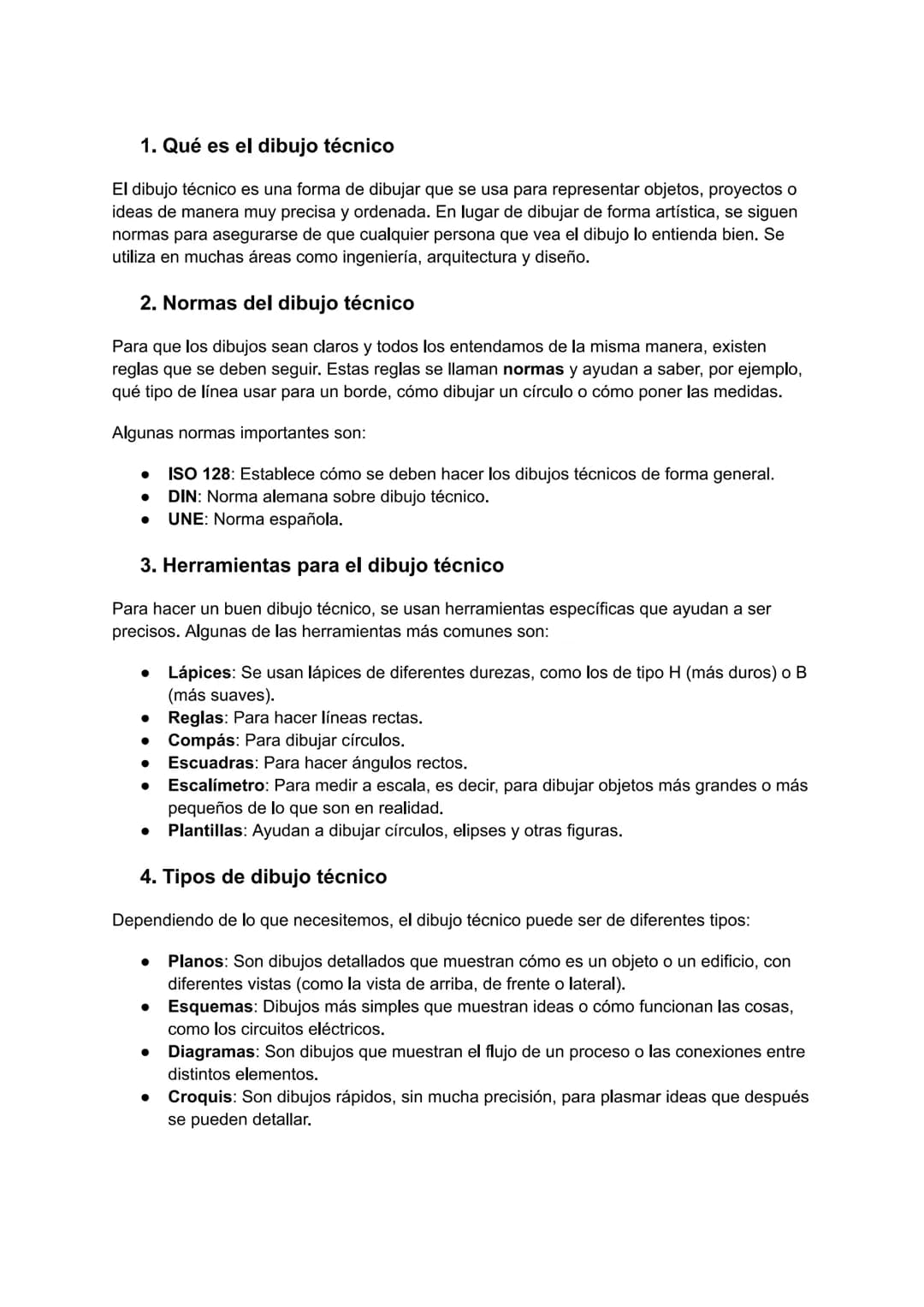

Fundamentos del Dibujo Técnico
El dibujo técnico no es arte, es comunicación pura. Se trata de representar objetos y proyectos siguiendo reglas específicas para que cualquier persona en el mundo pueda entenderlos perfectamente.
Para que esto funcione, existen normas internacionales como ISO 128, DIN y UNE que establecen cómo hacer cada trazo. Son como las reglas de la gramática, pero para dibujar.
Las herramientas básicas incluyen lápices de diferentes durezas (H para líneas finas, B for sombreados), compás para círculos perfectos, escuadras para ángulos rectos y el escalímetro para cambiar tamaños proporcionalmente. Cada herramienta tiene su propósito específico.
💡 Consejo clave: Los diferentes tipos de dibujo técnico (planos, esquemas, diagramas y croquis) se usan según lo que necesites comunicar. Los croquis son perfectos para ideas rápidas, mientras que los planos requieren máxima precisión.
2
of 3

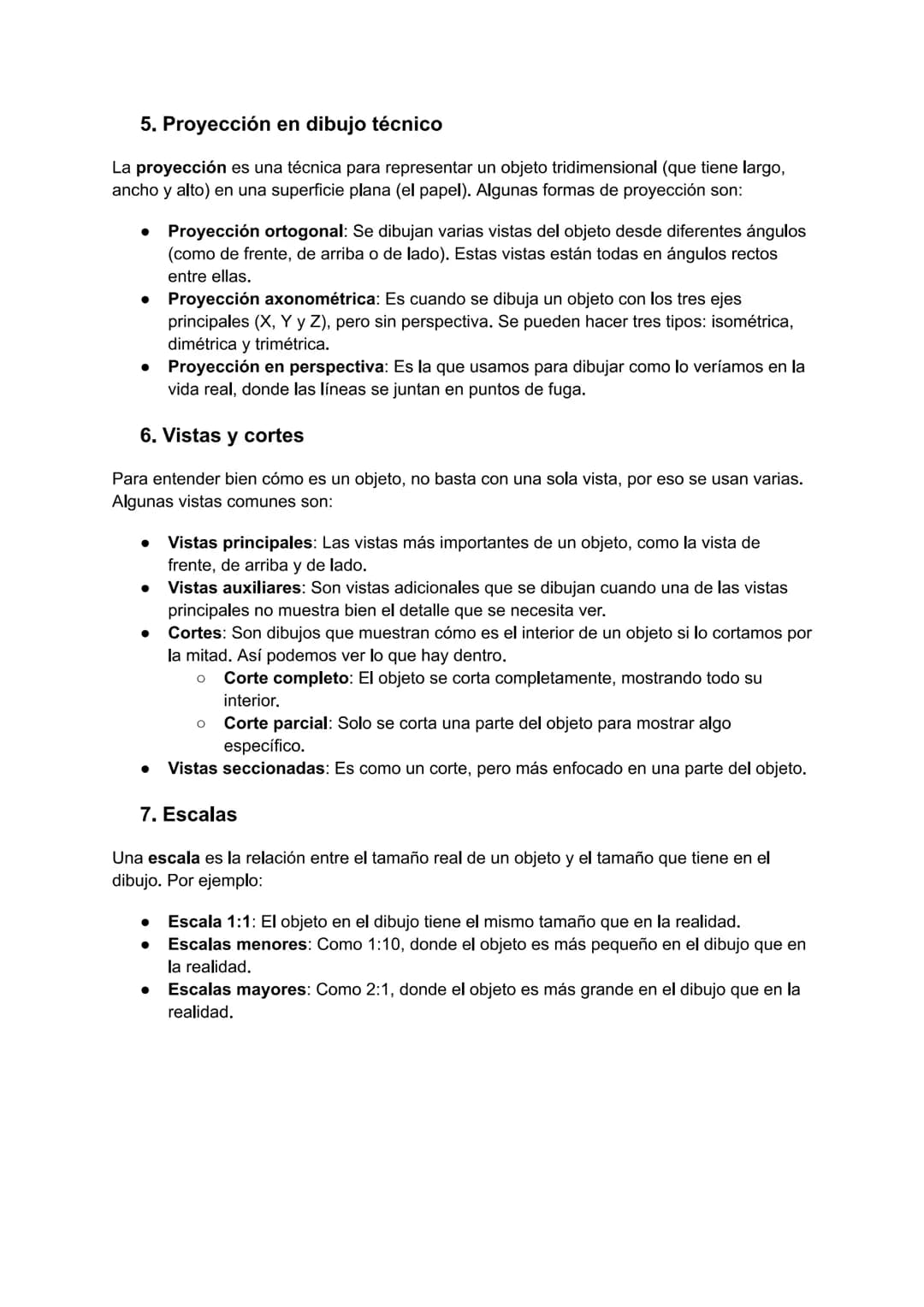

Proyección y Vistas
La proyección es el arte de llevar un objeto 3D al papel 2D. Imagínate proyectar sombras desde diferentes ángulos: eso es exactamente lo que haces aquí.
La proyección ortogonal te da vistas desde arriba, frente y lado, todas en ángulos rectos. Es como desarmar una caja para ver todas sus caras por separado. La proyección axonométrica (isométrica, dimétrica y trimétrica) muestra los tres ejes principales sin perspectiva.
Los cortes y secciones son fundamentales cuando necesitas mostrar el interior de algo. Un corte completo parte el objeto por la mitad, mientras que un corte parcial solo revela una zona específica.
💡 Truco esencial: Las escalas son proporciones matemáticas. 1:10 significa que cada centímetro en el papel representa 10 en la realidad. 2:1 amplía el objeto al doble de su tamaño real.
3
of 3

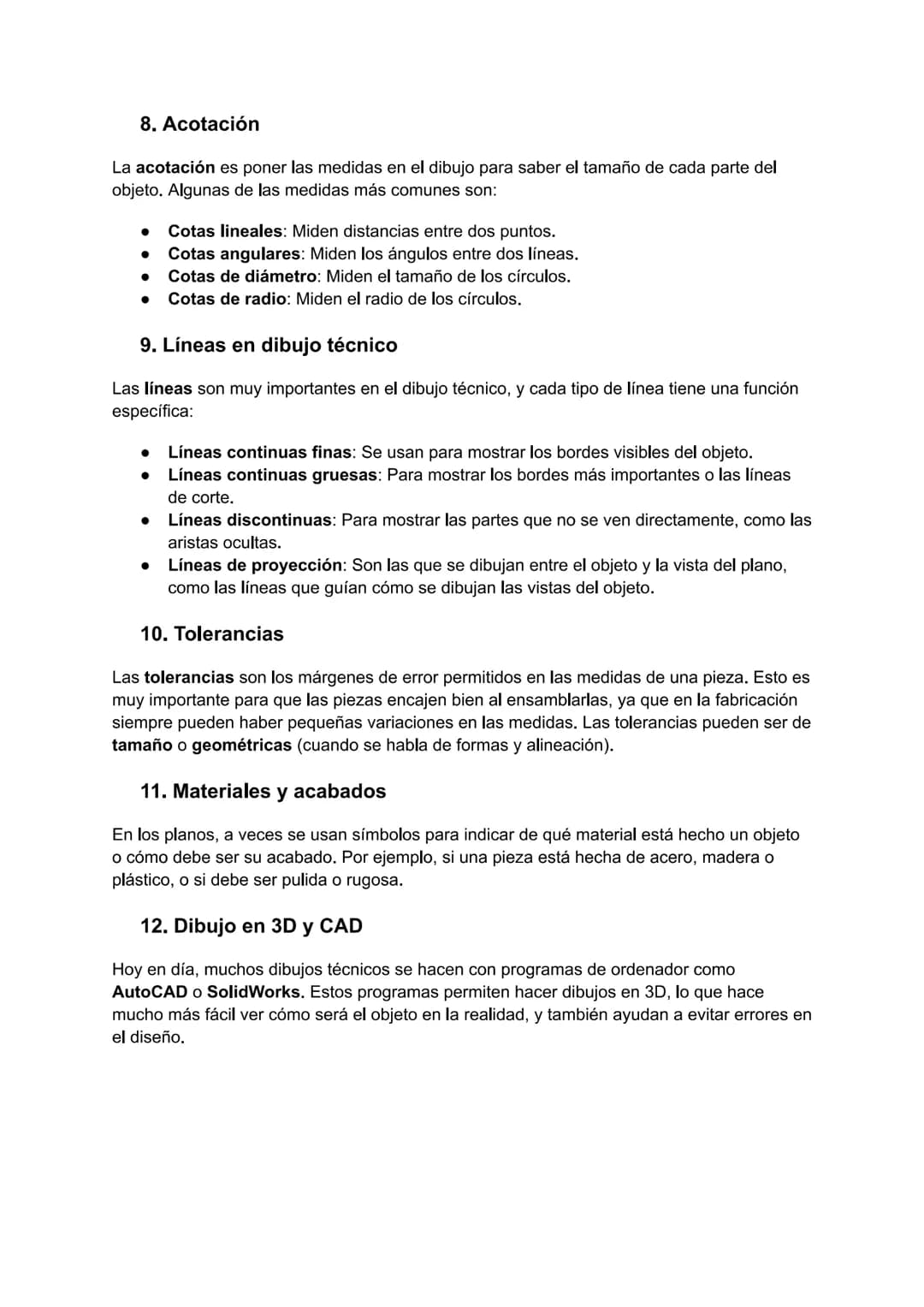

Detalles Técnicos y Herramientas Digitales
La acotación es poner las medidas exactas en tu dibujo. Sin cotas, tu plano es solo un bonito dibujo sin utilidad práctica. Existen cotas lineales (distancias), angulares (ángulos), de diámetro y de radio.
Cada tipo de línea comunica información diferente: continuas gruesas para bordes importantes, discontinuas para partes ocultas, finas para detalles menores. Es como tener un código secreto que todos los técnicos entienden.
Las tolerancias definen cuánto error se permite en la fabricación. Una pieza de motor necesita tolerancias muy pequeñas, mientras que una mesa puede tener márgenes más amplios.
💡 Futuro profesional: Los programas CAD como AutoCAD y SolidWorks han revolucionado el dibujo técnico. Permiten crear modelos 3D, detectar errores automáticamente y generar planos perfectos. ¡Dominar estas herramientas digitales te dará ventaja en cualquier carrera técnica!
