Componentes Electrónicos Básicos

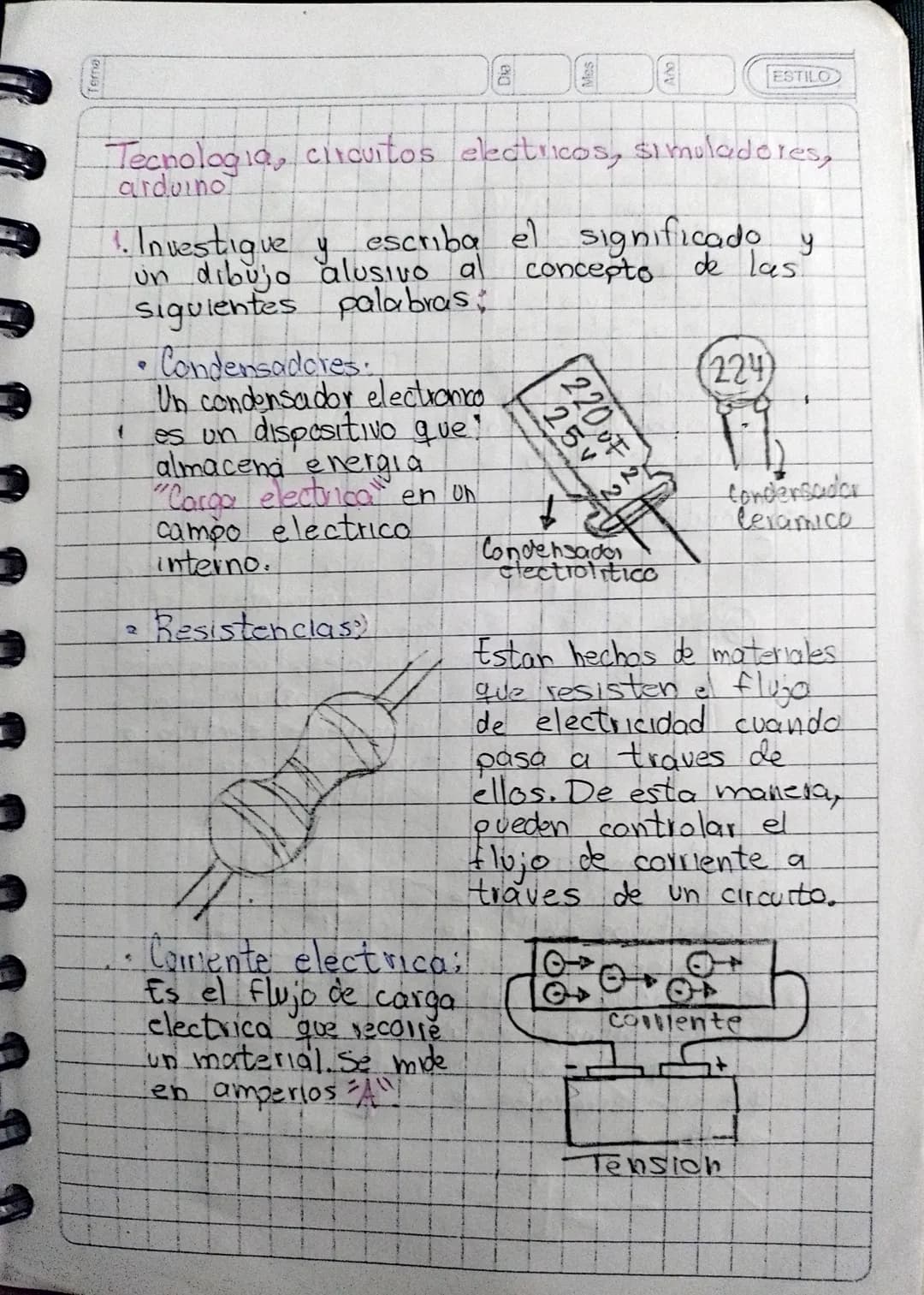

Los condensadores son dispositivos que almacenan energía en forma de carga eléctrica dentro de un campo eléctrico interno. Existen diferentes tipos como los electrolíticos y los cerámicos, cada uno con usos específicos en circuitos.

Las resistencias están hechas de materiales que resisten el flujo de electricidad cuando pasa a través de ellos. Su función principal es controlar el flujo de corriente en un circuito, permitiéndonos regular cuánta electricidad pasa por cada parte.

La corriente eléctrica es simplemente el flujo de carga eléctrica que recorre un material y se mide en amperios. Este movimiento de electrones es lo que hace funcionar todos los dispositivos electrónicos.

💡 Dato interesante: Aunque no los vemos, los condensadores están en casi todos los dispositivos que usamos a diario - desde tu computador hasta el control remoto de tu televisor.

Baterías y Tipos de Circuitos

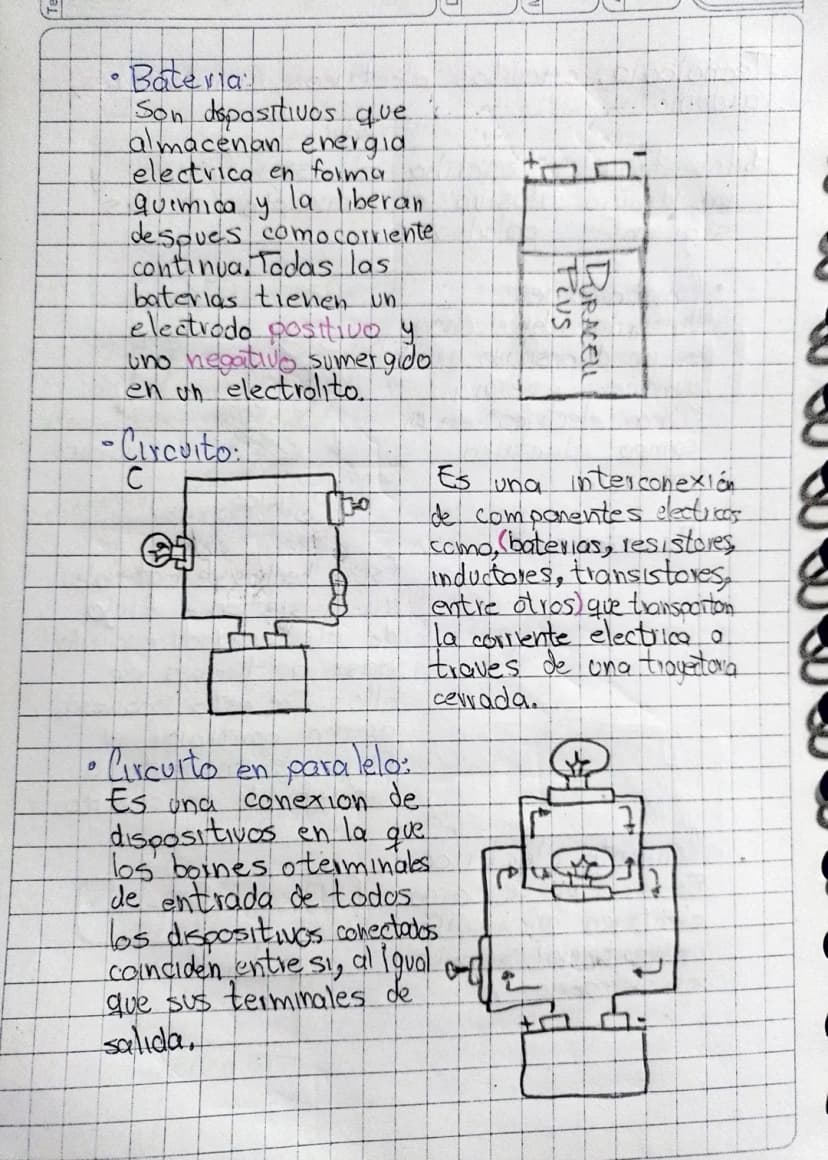

Las baterías son dispositivos fascinantes que almacenan energía eléctrica en forma química y la liberan como corriente continua. Todas tienen un electrodo positivo y uno negativo sumergidos en un electrolito, creando una reacción química que genera electricidad.

Un circuito es una interconexión de componentes eléctricos como baterías, resistores, inductores y transistores que transportan la corriente eléctrica a través de una trayectoria cerrada. Sin un circuito completo, la electricidad no puede fluir.

Los circuitos en paralelo conectan los dispositivos de manera que todos los terminales de entrada coinciden entre sí, al igual que los terminales de salida. Esta configuración permite que cada dispositivo reciba el mismo voltaje.

🔌 Consejo práctico: Cuando conectas varios dispositivos a una regleta o multitoma, estás creando un circuito en paralelo, ¡por eso todos reciben la misma cantidad de electricidad!

Circuitos y Componentes Especializados

Los circuitos en serie tienen una configuración donde los dispositivos se conectan sucesivamente - el terminal de salida de un dispositivo se conecta al terminal de entrada del siguiente. En esta configuración, la misma corriente fluye a través de todos los componentes.

Un aislador es un material cuyas cargas eléctricas internas no pueden moverse, lo que causa una escasa magnitud de corriente bajo la influencia de un campo eléctrico. Los aisladores son esenciales para la seguridad en sistemas eléctricos.

El diodo es un componente electrónico de dos terminales que permite la circulación de corriente eléctrica en un solo sentido, bloqueando el paso si la corriente circula en sentido contrario. Es como una válvula unidireccional para la electricidad.

⚡ Recuerda: Los aisladores son tan importantes como los conductores en la electrónica. El plástico que recubre los cables eléctricos es un aislador que nos protege de recibir descargas eléctricas.

Tipos de Diodos

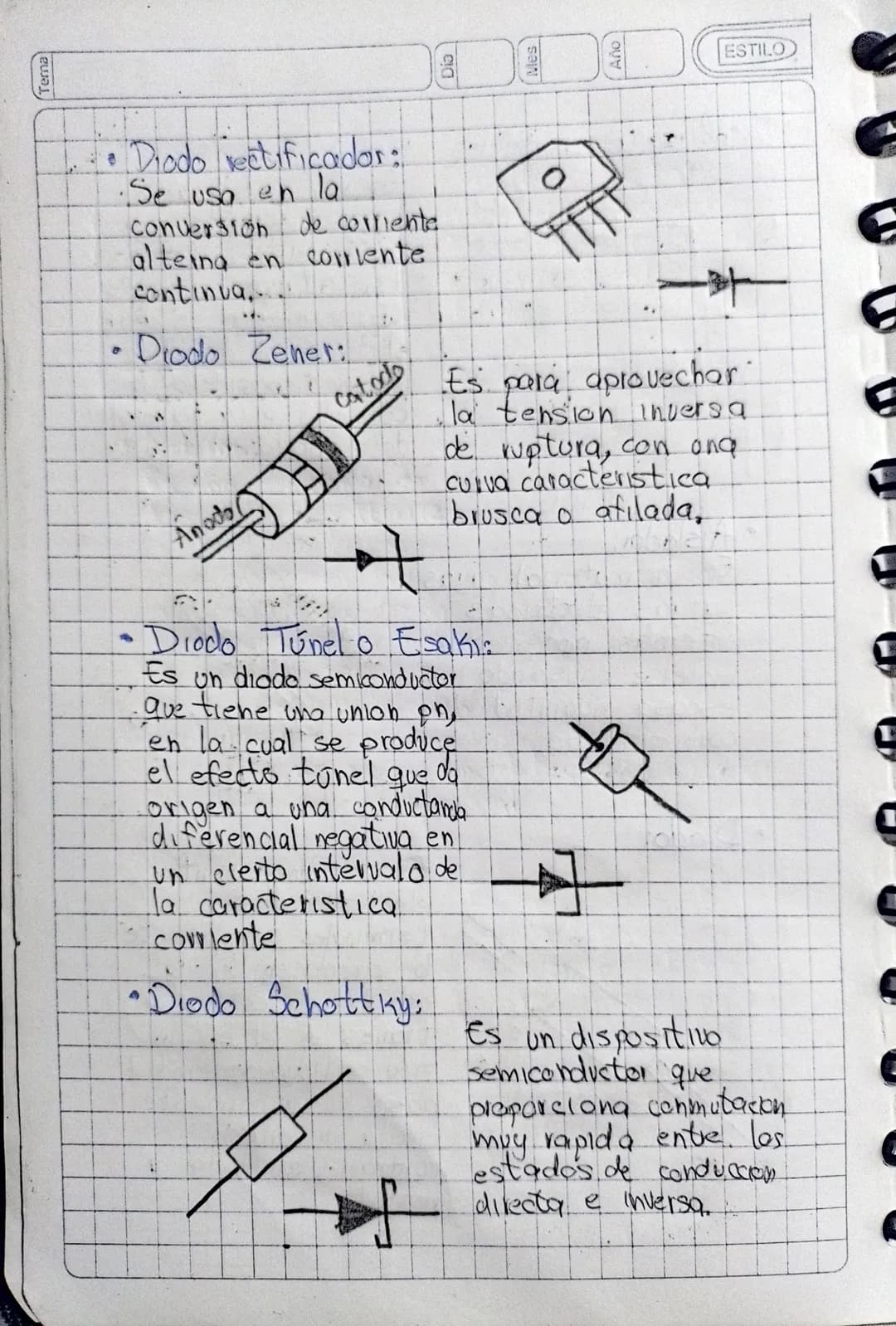

El diodo rectificador se usa principalmente para convertir corriente alterna en corriente continua, permitiendo que nuestros dispositivos electrónicos funcionen con la electricidad de los tomacorrientes.

El diodo Zener aprovecha la tensión inversa de ruptura, con una curva característica brusca. Este tipo de diodo mantiene un voltaje constante incluso cuando cambia la corriente que pasa por él.

El diodo túnel o Esaki es un diodo semiconductor con una unión P-N que produce el efecto túnel, dando origen a una conductancia diferencial negativa en cierto intervalo de su característica corriente-voltaje.

El diodo Schottky proporciona conmutación muy rápida entre los estados de conducción directa e inversa, lo que lo hace ideal para aplicaciones de alta frecuencia.

🔍 Dato curioso: El diodo Esaki fue inventado por Leo Esaki, quien ganó el Premio Nobel de Física en 1973 por este descubrimiento. ¡La electrónica también tiene sus estrellas!

Conceptos Fundamentales de Electricidad

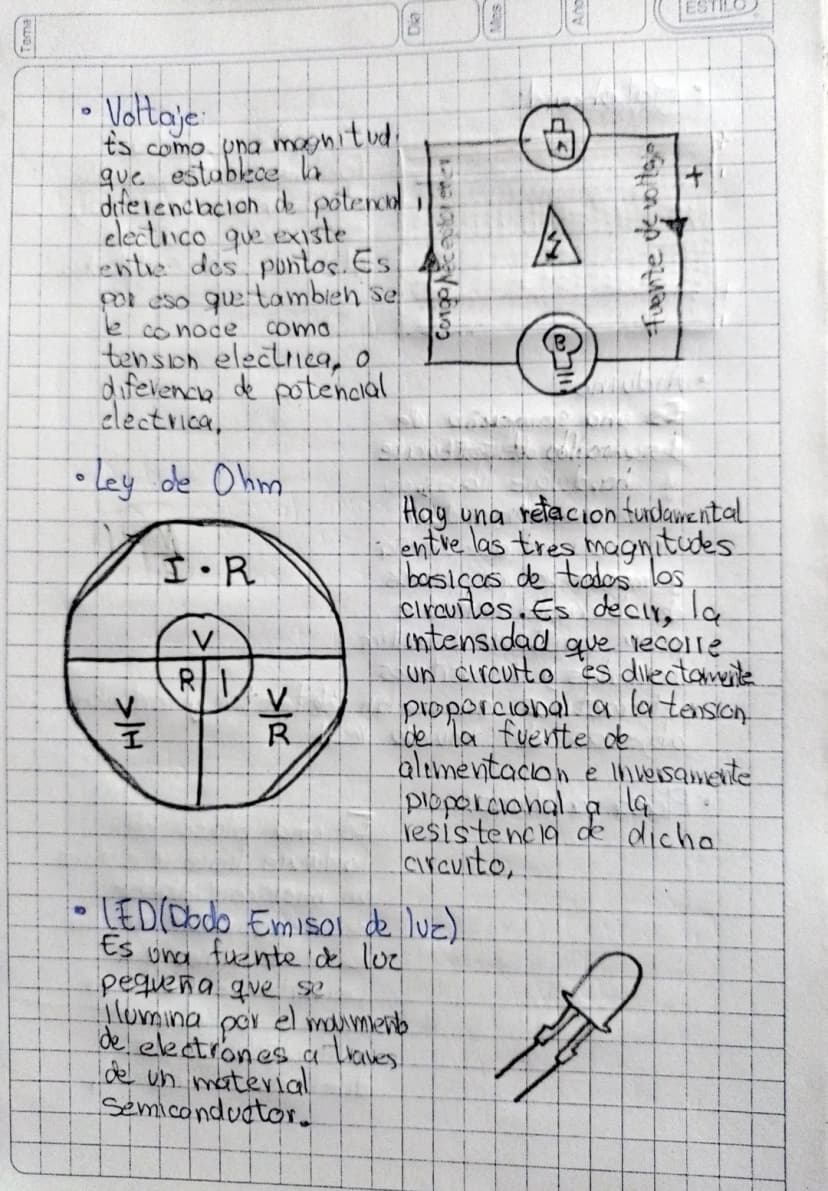

El voltaje es una magnitud que establece la diferencia de potencial eléctrico entre dos puntos. También conocido como tensión eléctrica, es lo que "empuja" a los electrones a través de un circuito.

La Ley de Ohm establece una relación fundamental entre las tres magnitudes básicas de todos los circuitos: voltaje (V), corriente (I) y resistencia (R). La intensidad que recorre un circuito es directamente proporcional a la tensión e inversamente proporcional a la resistencia $I = V/R$.

El LED (Diodo Emisor de Luz) es una fuente de luz pequeña que se ilumina por el movimiento de electrones a través de un material semiconductor. A diferencia de las bombillas tradicionales, los LEDs son más eficientes y duraderos.

🌟 Aplicación práctica: Cuando ajustas el brillo de la pantalla de tu celular o tablet, estás modificando la cantidad de corriente que llega a los LEDs de la pantalla, siguiendo principios de la Ley de Ohm.
