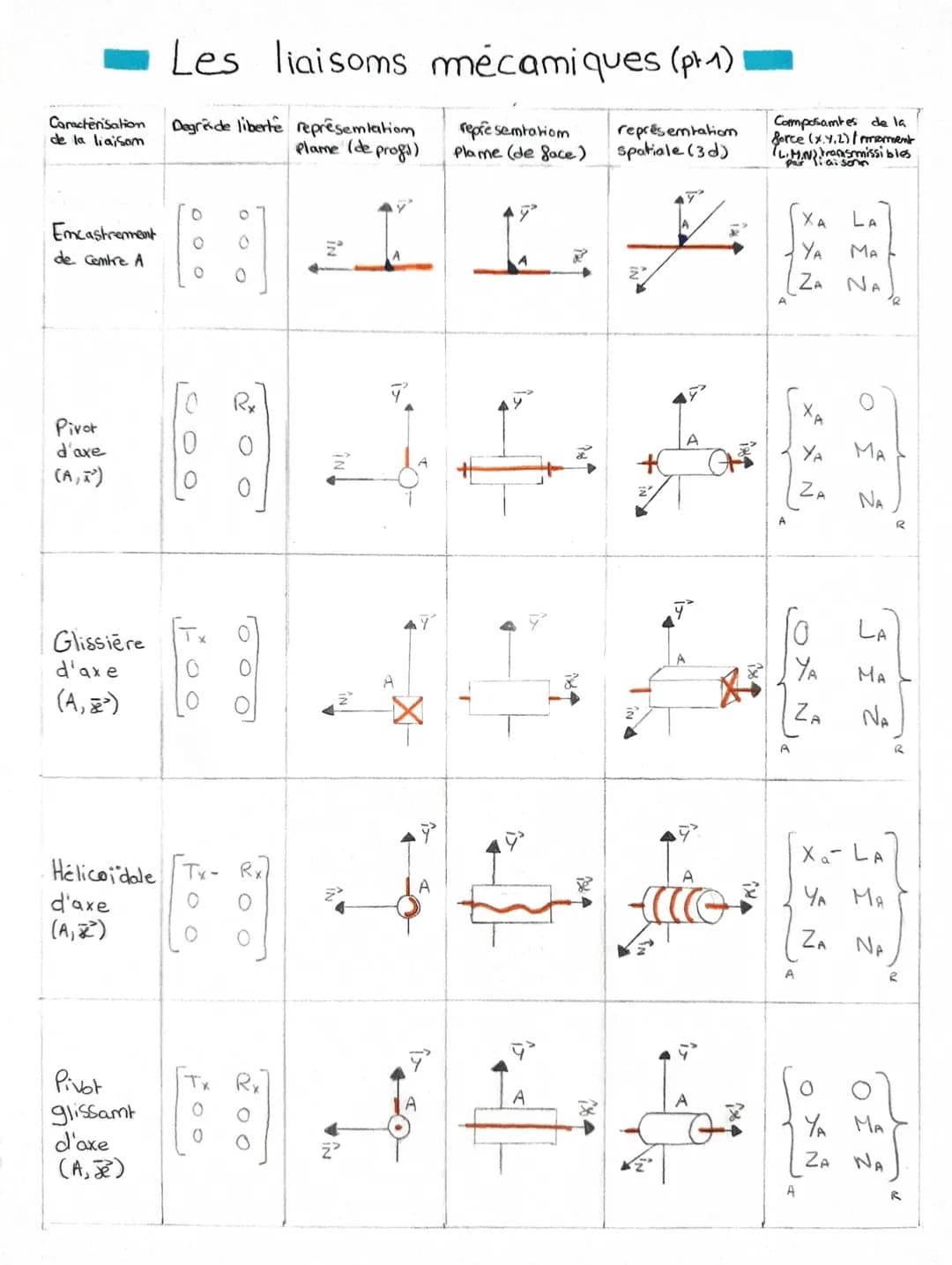

Les liaisons complètes et partielles

Tu vas découvrir que les liaisons mécaniques se caractérisent par leur capacité à bloquer ou autoriser des mouvements. C'est comme un jeu où chaque liaison a ses propres règles !

L'encastrement est la liaison la plus restrictive - elle bloque tout. Imagine une vis complètement serrée : aucun mouvement n'est possible dans aucune direction.

À l'opposé, le pivot permet uniquement une rotation autour d'un axe, comme une roue de vélo. La glissière autorise seulement une translation le long d'un axe, comme un tiroir qui coulisse.

Astuce pratique : Pour identifier une liaison, demande-toi quels mouvements sont possibles entre les deux pièces !

Les liaisons hélicoïdale et pivot glissant combinent rotation et translation sur le même axe. C'est le principe du tire-bouchon ou de la vis sans fin.

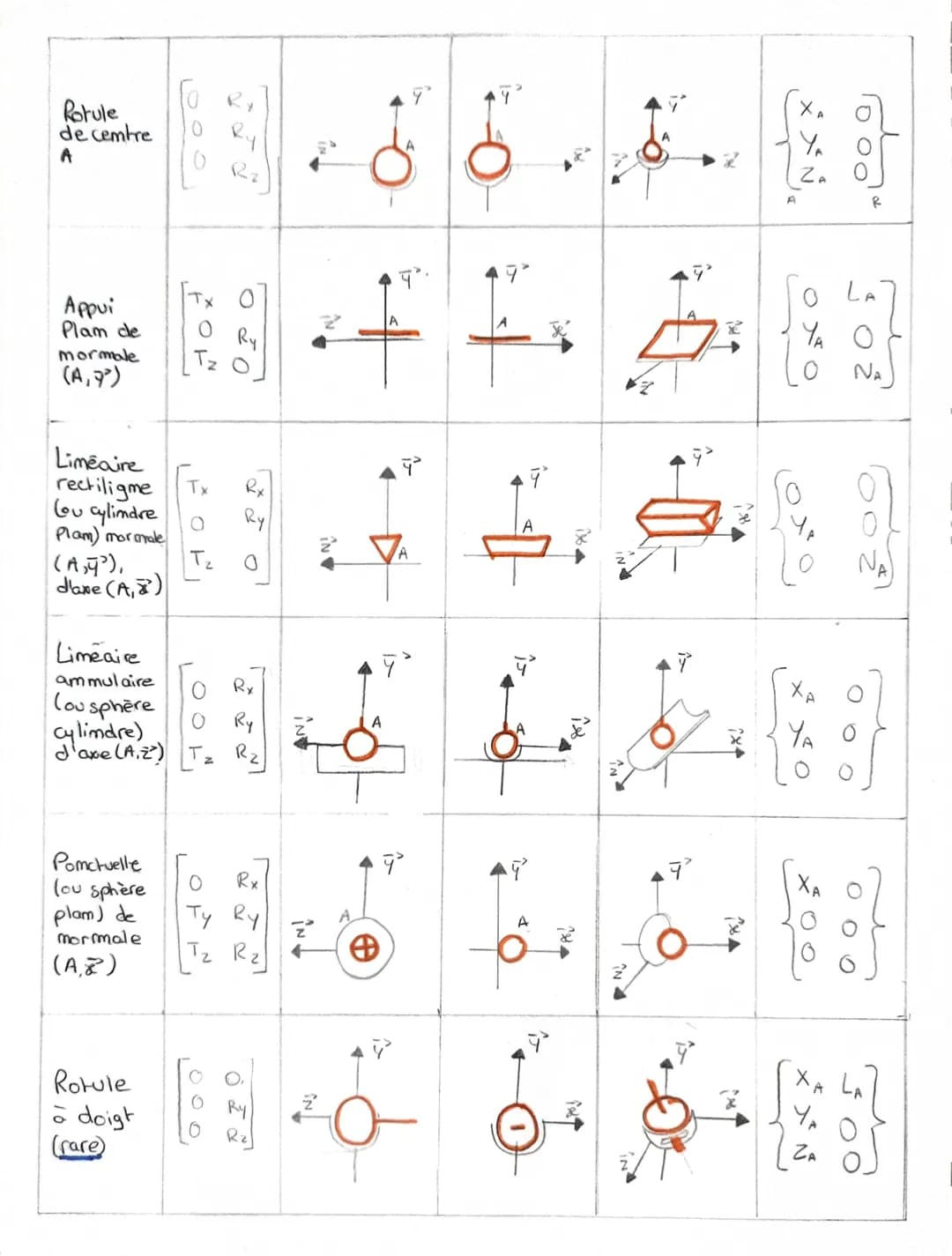

Les liaisons ponctuelles et linéaires

Les liaisons de cette page autorisent plus de mouvements et sont souvent plus subtiles à repérer dans les mécanismes réels.

La rotule permet toutes les rotations autour d'un point fixe, comme une articulation d'épaule. Elle transmet uniquement des forces, jamais de moments.

L'appui plan laisse glisser dans toutes les directions du plan mais empêche le rapprochement. C'est comme un objet posé sur une table lisse.

Point clé : Plus une liaison autorise de mouvements, moins elle transmet de composantes de forces et moments !

Les liaisons linéaires (rectiligne et annulaire) combinent certaines translations et rotations. La liaison ponctuelle ne bloque qu'un seul mouvement de translation, comme une bille qui roule sur un plan incliné.

La rotule à doigt est rare mais utile : elle autorise deux rotations seulement, souvent utilisée dans des mécanismes spéciaux.
