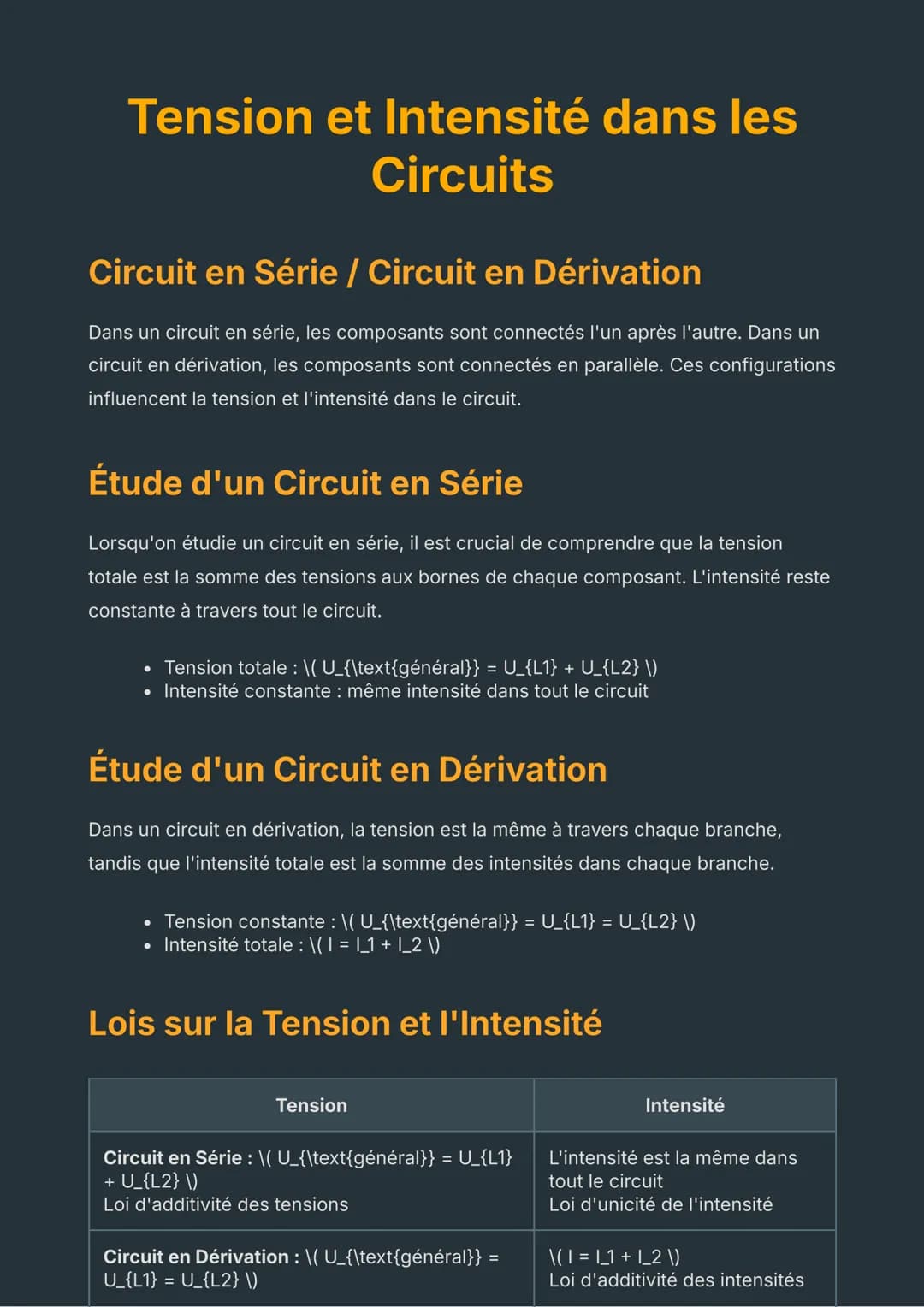

Tension et Intensité dans les Circuits

Imagine que l'électricité, c'est comme l'eau dans des tuyaux. Dans un circuit en série, tout est connecté bout à bout comme une guirlande de Noël. Dans un circuit en dérivation, c'est plutôt comme des routes qui se séparent puis se rejoignent.

Ces deux types de circuits ne se comportent pas du tout pareil ! En série, si une ampoule grille, toutes s'éteignent (comme les anciennes guirlandes). En dérivation, les autres continuent de fonctionner (comme dans ta maison).

La tension totale en série s'additionne : U_total = U_L1 + U_L2. C'est comme si chaque composant "consommait" une partie de la tension. Mais l'intensité reste identique partout dans le circuit - le même "débit" d'électrons traverse chaque élément.

En circuit en dérivation, c'est l'inverse ! La tension est la même partout $U_total = U_L1 = U_L2$, mais l'intensité totale est la somme des intensités de chaque branche : I = I_1 + I_2.

💡 Astuce : Retiens que "série = tension s'additionne" et "dérivation = intensité s'additionne" !

Les Lois Fondamentales à Retenir

Ces règles ont des noms officiels que tu dois connaître pour tes contrôles. Pour les circuits en série, on parle de loi d'additivité des tensions et de loi d'unicité de l'intensité.

Pour les circuits en dérivation, c'est loi d'unicité de la tension et loi d'additivité des intensités. Ces noms peuvent paraître compliqués, mais ils décrivent exactement ce qu'on a vu !

Maîtriser ces lois, c'est comme avoir les clés pour comprendre tous les appareils électriques autour de toi. Que ce soit ton téléphone, ta console ou les lumières de ta chambre, tout fonctionne selon ces principes simples.

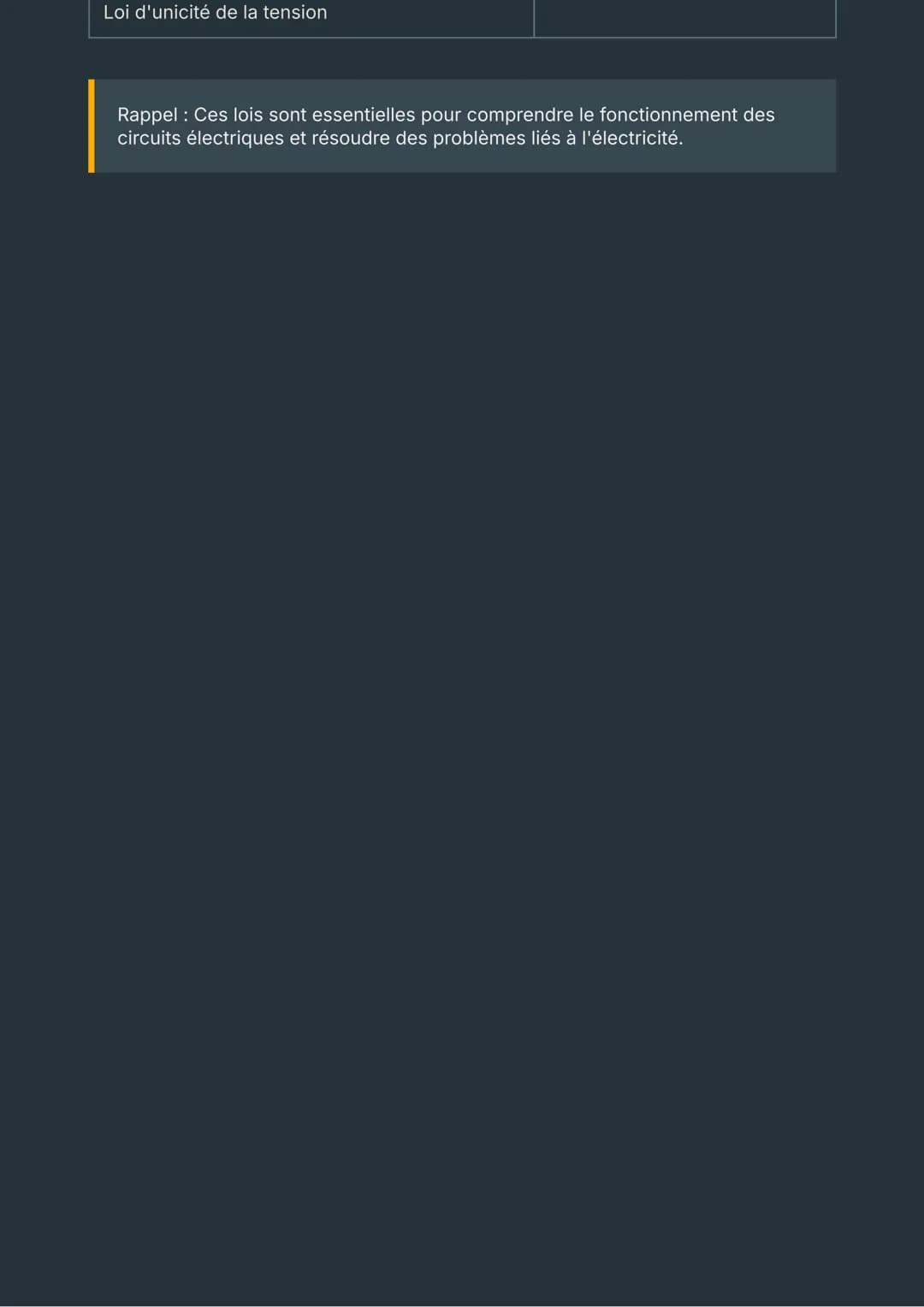

⚡ Important : Ces lois sont tes meilleures amies pour résoudre tous les exercices d'électricité. Une fois que tu les maîtrises, plus rien ne peut t'arrêter !
