Les bases de l'électricité

Tu manipules déjà l'électricité tous les jours, mais savais-tu qu'elle obéit à des lois très précises ? Deux grandeurs dominent tout : l'intensité électrique (I) mesurée en ampères avec un ampèremètre, et la tension électrique (U) mesurée en volts avec un voltmètre.

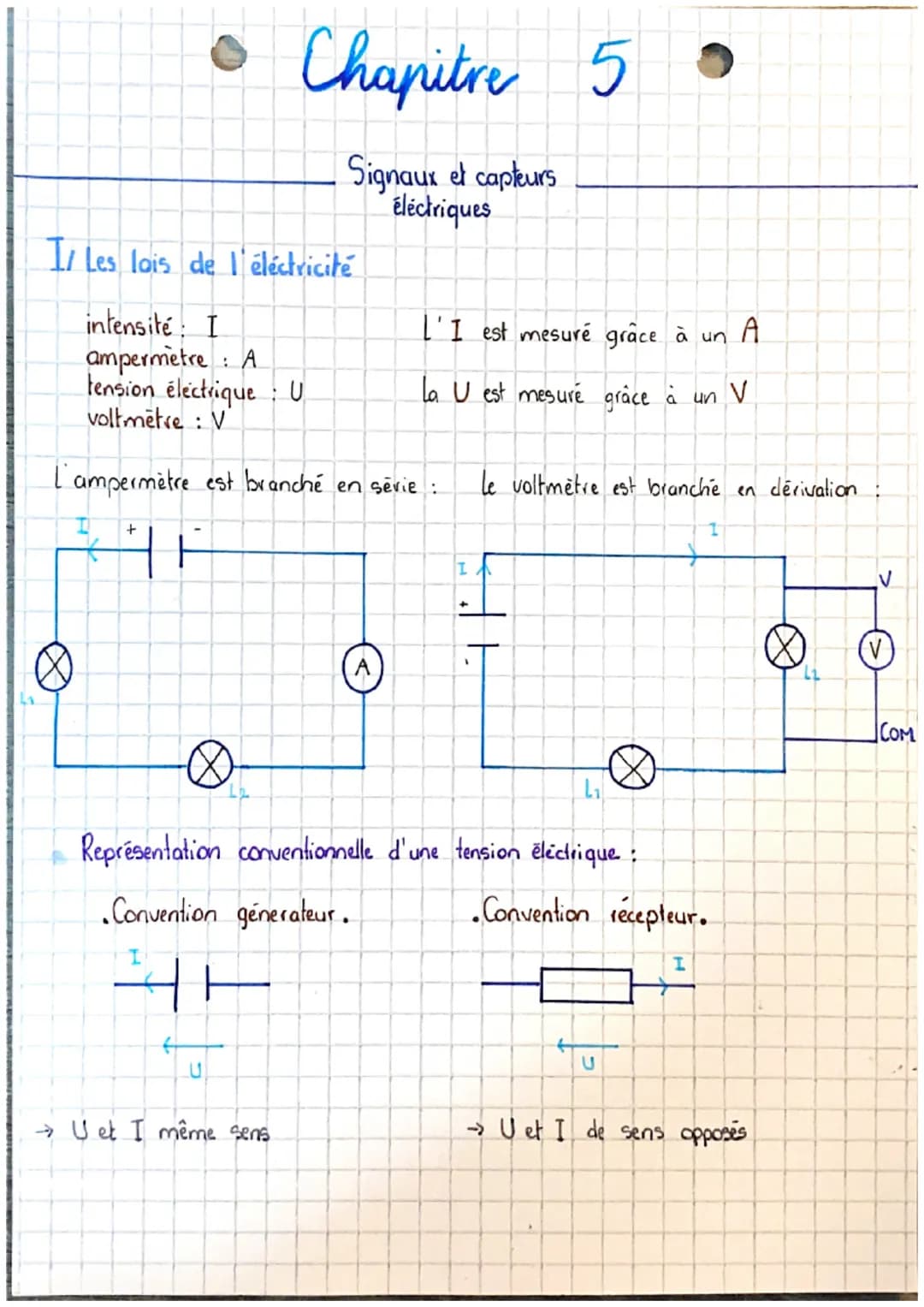

Pour mesurer correctement, c'est crucial de bien brancher tes appareils. L'ampèremètre se branche toujours en série dans le circuit (le courant doit passer à travers), tandis que le voltmètre se branche en dérivation (en parallèle aux bornes du composant).

Les conventions te permettent de représenter le sens des grandeurs électriques. En convention générateur, tension et intensité vont dans le même sens. En convention récepteur, elles sont de sens opposés.

Astuce pratique : Retiens "AS-VD" $Ampèremètre Série - Voltmètre Dérivation$ pour ne jamais te tromper !

Lois des circuits et caractéristiques

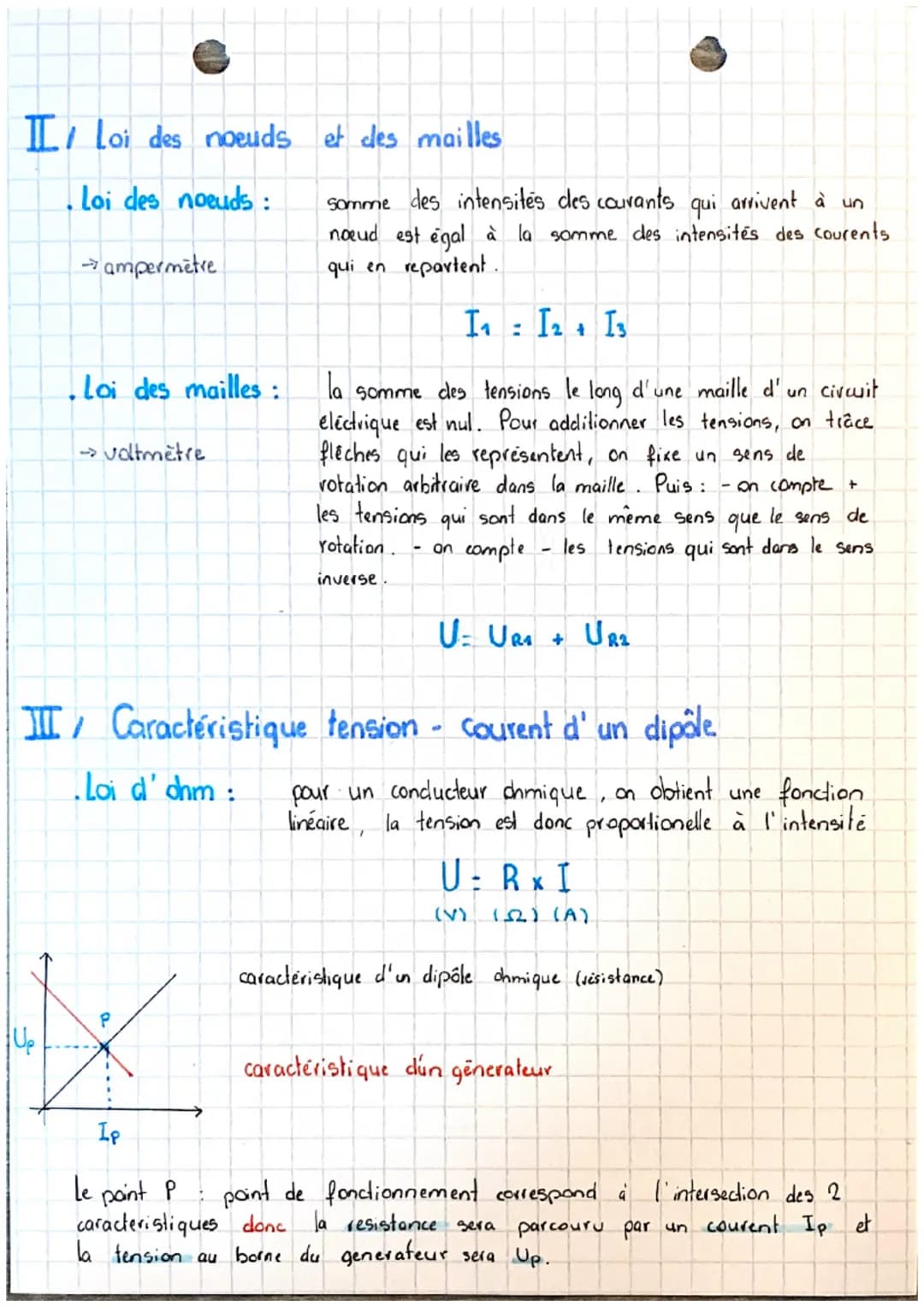

Maintenant que tu maîtrises les bases, passons aux lois qui gouvernent les circuits électriques ! La loi des nœuds stipule que tout ce qui arrive à un point doit en repartir : la somme des intensités entrantes égale la somme des intensités sortantes.

La loi des mailles t'assure que la somme algébrique des tensions dans une boucle fermée est nulle. Pour l'appliquer, choisis un sens de parcours et additionne les tensions avec leur signe selon leur orientation.

La loi d'Ohm relie tension et intensité pour les résistances : U = R × I. Cette relation linéaire crée une droite sur un graphique, ce qui te permet d'identifier facilement un conducteur ohmique.

Le point de fonctionnement d'un circuit correspond à l'intersection des caractéristiques du générateur et du récepteur. C'est là que ton circuit va naturellement s'équilibrer !

À retenir : Ces trois lois sont tes outils de base pour résoudre n'importe quel problème de circuit électrique.
