Lois sur l'intensité du courant électrique

Dans cette section, nous abordons deux lois fondamentales concernant l'intensité du courant électrique dans différentes configurations de circuits : la loi d'unicité de l'intensité dans un circuit en série et la loi d'additivité des intensités en dérivation.

Definition: La loi d'unicité de l'intensité stipule que dans un circuit en série, l'intensité du courant est identique en tout point du circuit.

Cette loi est cruciale pour comprendre le comportement du courant dans les circuits en série. Elle implique que, quelle que soit la position où l'on mesure l'intensité dans un tel circuit, on obtiendra toujours la même valeur.

Example: Dans un circuit en série comprenant plusieurs composants (par exemple, des résistances), l'intensité mesurée avant et après chaque composant sera identique.

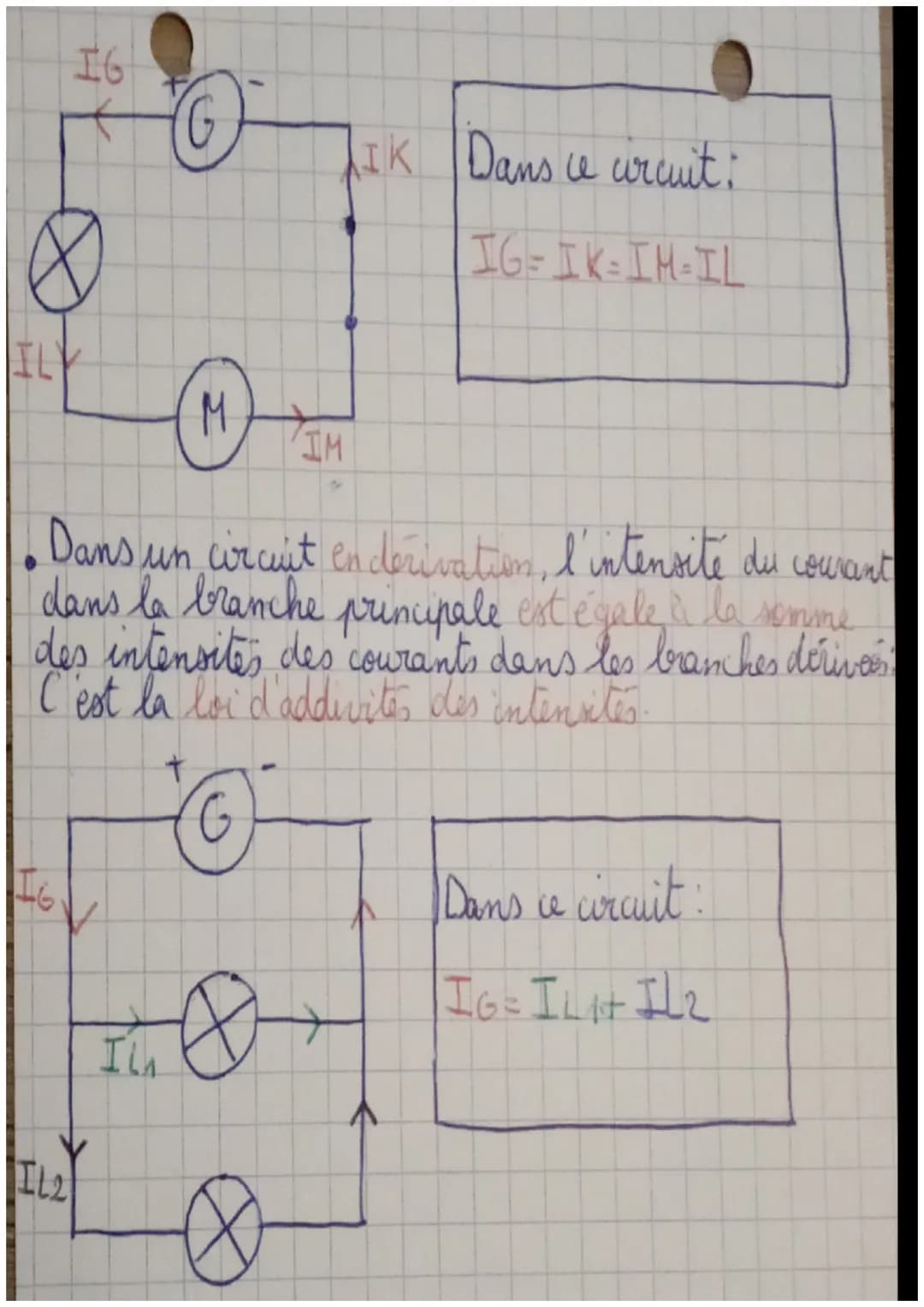

La deuxième loi importante concerne les circuits en dérivation :

Definition: La loi d'additivité des intensités en dérivation établit que l'intensité du courant dans la branche principale d'un circuit en dérivation est égale à la somme des intensités des courants dans les branches dérivées.

Cette loi est essentielle pour analyser les circuits plus complexes où le courant se divise en plusieurs chemins.

Example: Dans un circuit en dérivation avec deux branches, si l'intensité dans la branche principale est de 3A, et que l'une des branches dérivées a une intensité de 2A, alors l'autre branche aura nécessairement une intensité de 1A pour respecter la loi d'additivité.

Ces lois sont fondamentales pour la compréhension et l'analyse des circuits électriques, qu'ils soient simples ou complexes. Elles permettent de prédire et de calculer les intensités dans différentes parties d'un circuit, ce qui est crucial pour la conception et le dépannage des systèmes électriques.

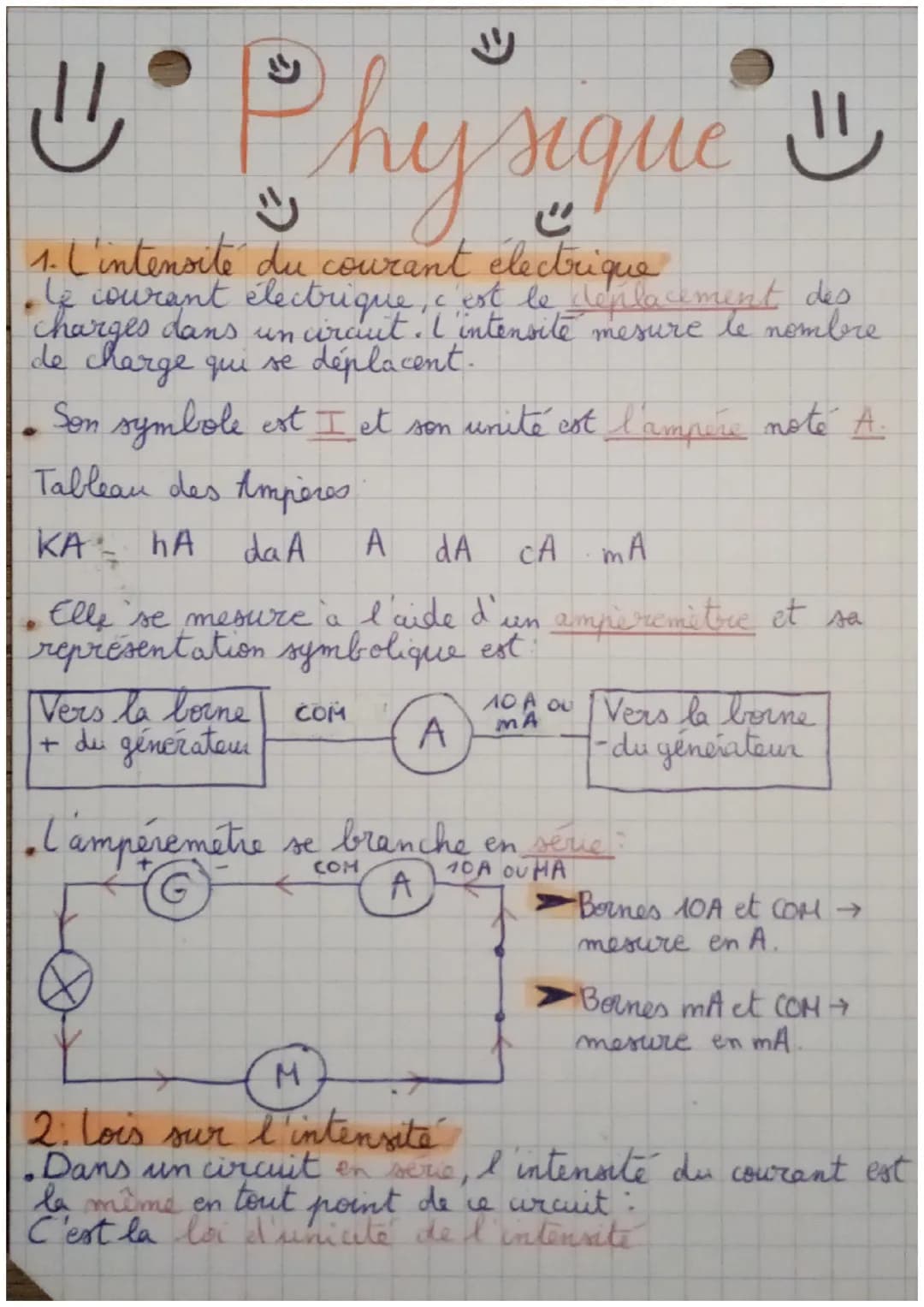

L'intensité du courant électrique

L'intensité du courant électrique est une mesure fondamentale en physique, quantifiant le nombre de charges qui se déplacent dans un circuit. Elle est symbolisée par I et s'exprime en ampères (A). La mesure de l'intensité s'effectue à l'aide d'un instrument appelé ampèremètre, qui se branche en série dans le circuit.

Vocabulary: Ampère (A) - Unité de mesure de l'intensité du courant électrique.

Definition: L'intensité du courant électrique représente le nombre de charges électriques qui traversent une section d'un conducteur par unité de temps.

L'ampèremètre possède différentes bornes pour des mesures variées :

• Les bornes 10A et COM sont utilisées pour les mesures en ampères.
• Les bornes mA et COM servent aux mesures en milliampères.

Highlight: L'ampèremètre doit toujours être branché en série dans le circuit pour mesurer correctement l'intensité du courant.

La représentation symbolique de l'ampèremètre dans un schéma électrique est un cercle contenant la lettre A, avec des indications sur les connexions vers les bornes positive et négative du générateur.
