Le circuit RC est l'un des circuits les plus importants...
Physique/Chimie406 views·Updated Jun 18, 2026·3 pagesComprendre le Circuit RC - Résumé pour la Terminale Spé Physique
emma@emma_lmzc
1 / 3
1
of 3
Les bases du circuit RC
Tu te demandes peut-être ce qui se passe quand on combine un condensateur et une résistance ? C'est exactement ce qu'on appelle un circuit RC, et c'est plus simple que tu ne le penses !
L'intensité du courant électrique se calcule avec I = dq/dt (en ampères). Le condensateur, lui, a une capacité C qui détermine combien de charge il peut stocker sur ses armatures.
La relation fondamentale à retenir : q_A(t) = CU_C. Cela signifie que la charge sur l'armature A est proportionnelle à la tension aux bornes du condensateur. Le temps caractéristique τ = RC est crucial car il détermine la vitesse des phénomènes !
💡 Astuce : Le temps caractéristique τ dépend uniquement de R et C - plus ils sont grands, plus les phénomènes sont lents !
2
of 3

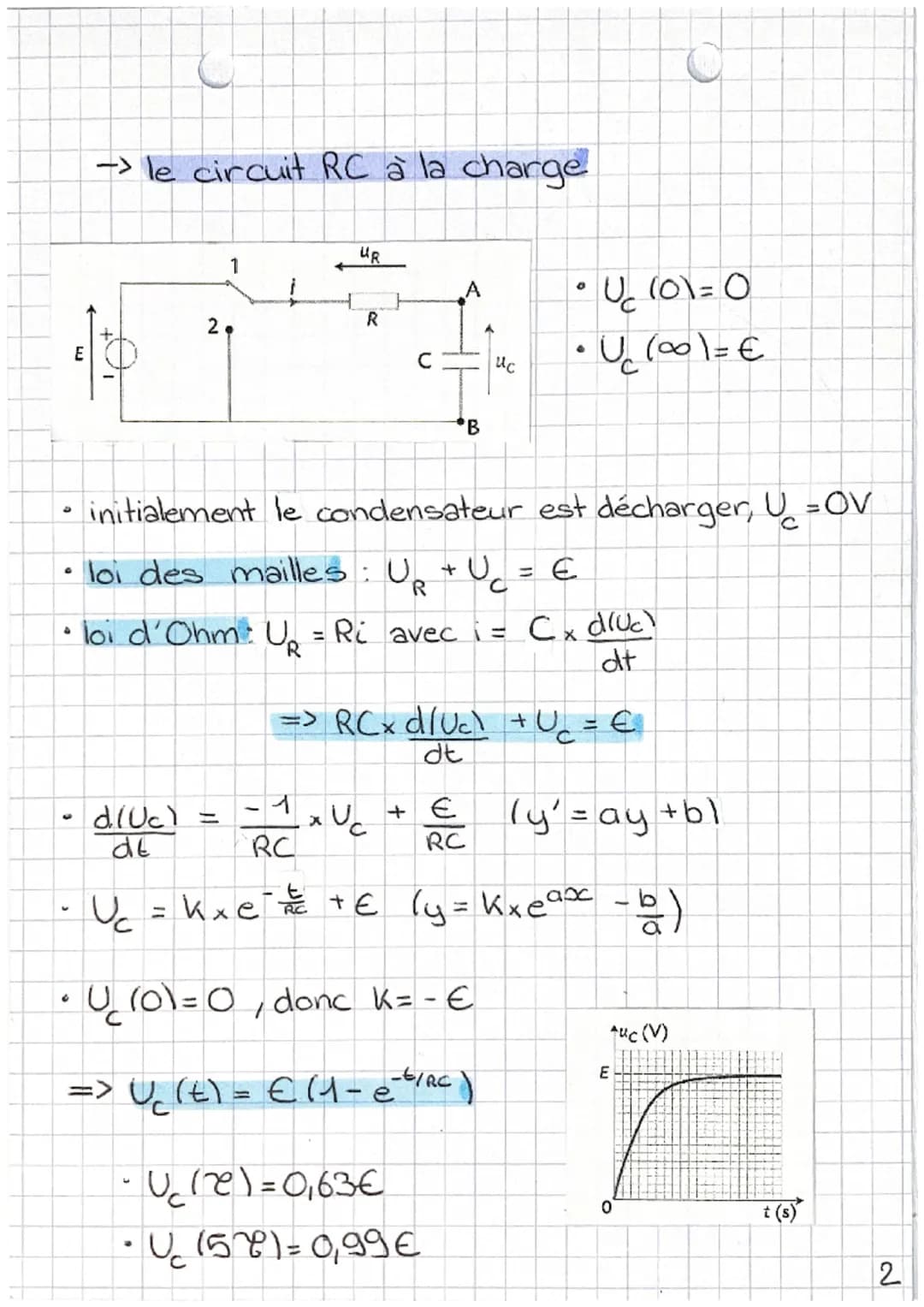

La charge du condensateur
Imagine que tu connectes un condensateur déchargé à une pile - que va-t-il se passer ? Au début, U_c(0) = 0 car le condensateur est vide, et à la fin U_c(∞) = E car il se charge complètement.
La loi des mailles nous donne U_R + U_c = E, et avec la loi d'Ohm, on obtient l'équation différentielle du système. Après résolution, on trouve la formule magique : U_c(t) = E.
Cette courbe exponentiielle croissante est caractéristique ! À t = τ, le condensateur atteint 63% de sa charge finale . À t = 5τ, il est pratiquement chargé à 99% .
⚡ Point clé : En 5 constantes de temps, ton condensateur est quasiment chargé - c'est une règle universelle !
3
of 3
La décharge du condensateur
Maintenant, si tu déconnectes la pile et fermes le circuit, le condensateur va se décharger à travers la résistance. C'est le phénomène inverse ! Au départ U_c(0) = E et à la fin U_c(∞) = 0.
Cette fois, la loi des mailles donne U_R + U_c = 0 (pas de générateur). L'équation différentielle est plus simple et donne : U_c(t) = E × e^. C'est une décroissance exponentielle !
Les valeurs remarquables sont inversées : à t = τ, il reste 37% de la charge , et à t = 5τ, le condensateur est pratiquement vide . La constante de temps RC reste la même pour la charge et la décharge.
🔥 Mémo : Charge = montée vers E, Décharge = descente vers 0 - les deux suivent des exponentielles avec la même constante de temps !
