Les circuits électriques peuvent paraître compliqués, mais ils suivent des...
Comprendre le Circuit RC : Composants et Fonctionnement





Les lois fondamentales des circuits
Les circuits électriques obéissent à trois lois essentielles que tu dois absolument maîtriser. C'est comme avoir les règles du jeu avant de commencer une partie !
La loi d'Ohm est la plus simple : U = RI. Elle te dit que la tension aux bornes d'une résistance est proportionnelle au courant qui la traverse. Plus la résistance est grande, plus il faut de tension pour faire passer le même courant.
La loi des mailles affirme que si tu fais le tour d'une boucle dans un circuit, la somme algébrique des tensions est toujours nulle. En gros, ce que tu "gagnes" en tension d'un côté, tu le "perds" de l'autre.
La loi des nœuds est tout aussi logique : à chaque point de jonction, le courant qui arrive égale le courant qui repart. L'électricité ne peut pas s'accumuler quelque part ! Pour des résistances en parallèle, cela donne la formule : 1/RE = 1/R1 + 1/R2.
💡 Astuce pratique : Pour retenir les conventions, pense qu'un récepteur "consomme" (courant et tension en sens opposé) tandis qu'un générateur "produit" (même sens).

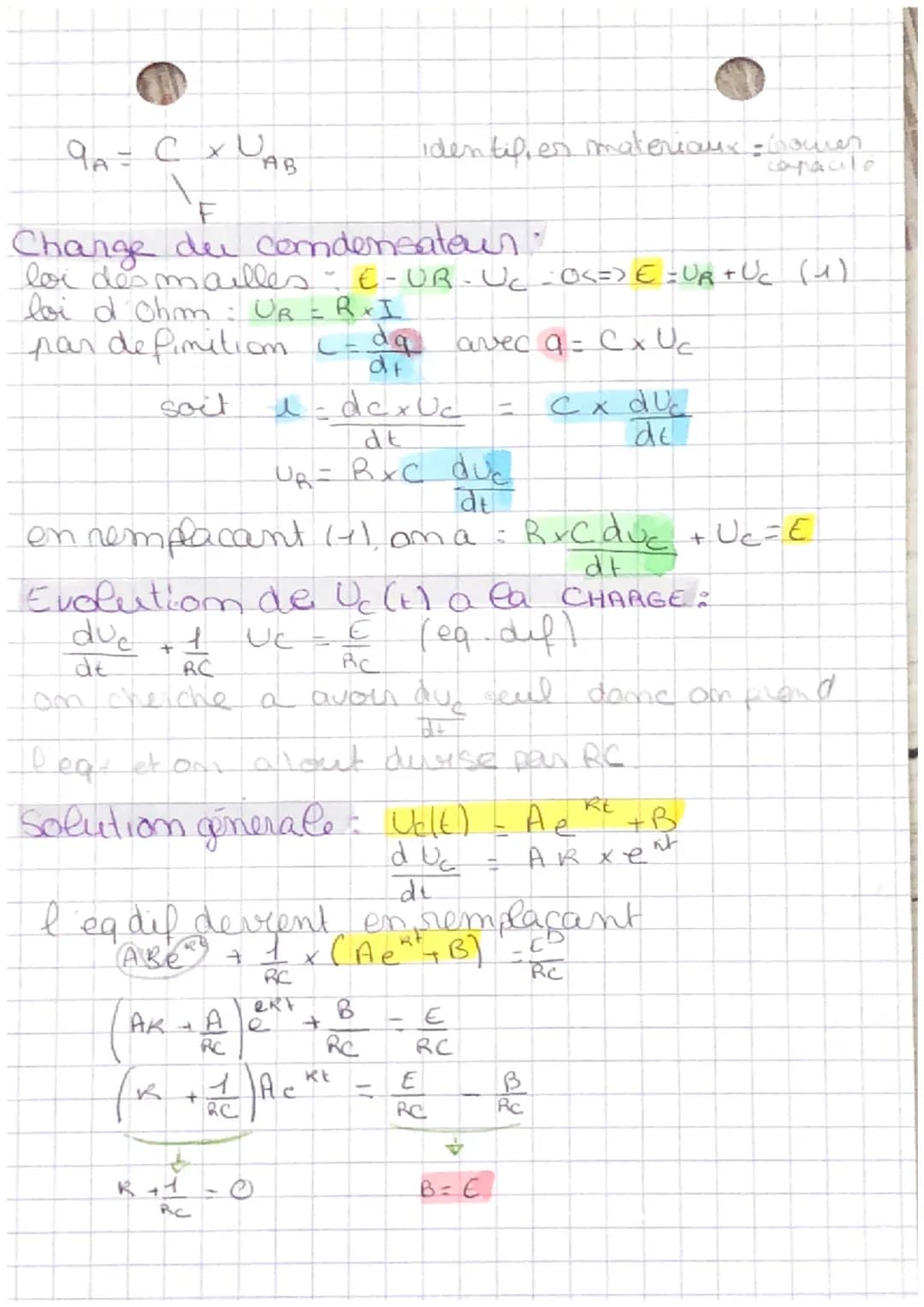

Le condensateur et sa charge
Le condensateur est un composant génial : deux plaques métalliques face à face avec un isolant au milieu. Il stocke les charges électriques comme une petite batterie temporaire !
Ses armatures portent des charges électriques de même valeur mais opposées, ce qui rend l'ensemble neutre. La relation fondamentale est q = C × U, où C est la capacité exprimée en farads (F).
Pour analyser la charge du condensateur, on applique les lois des mailles et d'Ohm. On obtient l'équation différentielle : RC + UC = E. C'est impressionnant mais pas si compliqué !
La solution générale de cette équation est UC(t) = Ae^ + B. En appliquant les conditions initiales (le condensateur est vide au départ), on trouve que A = -E et B = E.
💡 Point clé : Le courant ne traverse jamais réellement le condensateur à cause de l'isolant, mais les charges s'accumulent sur les armatures !

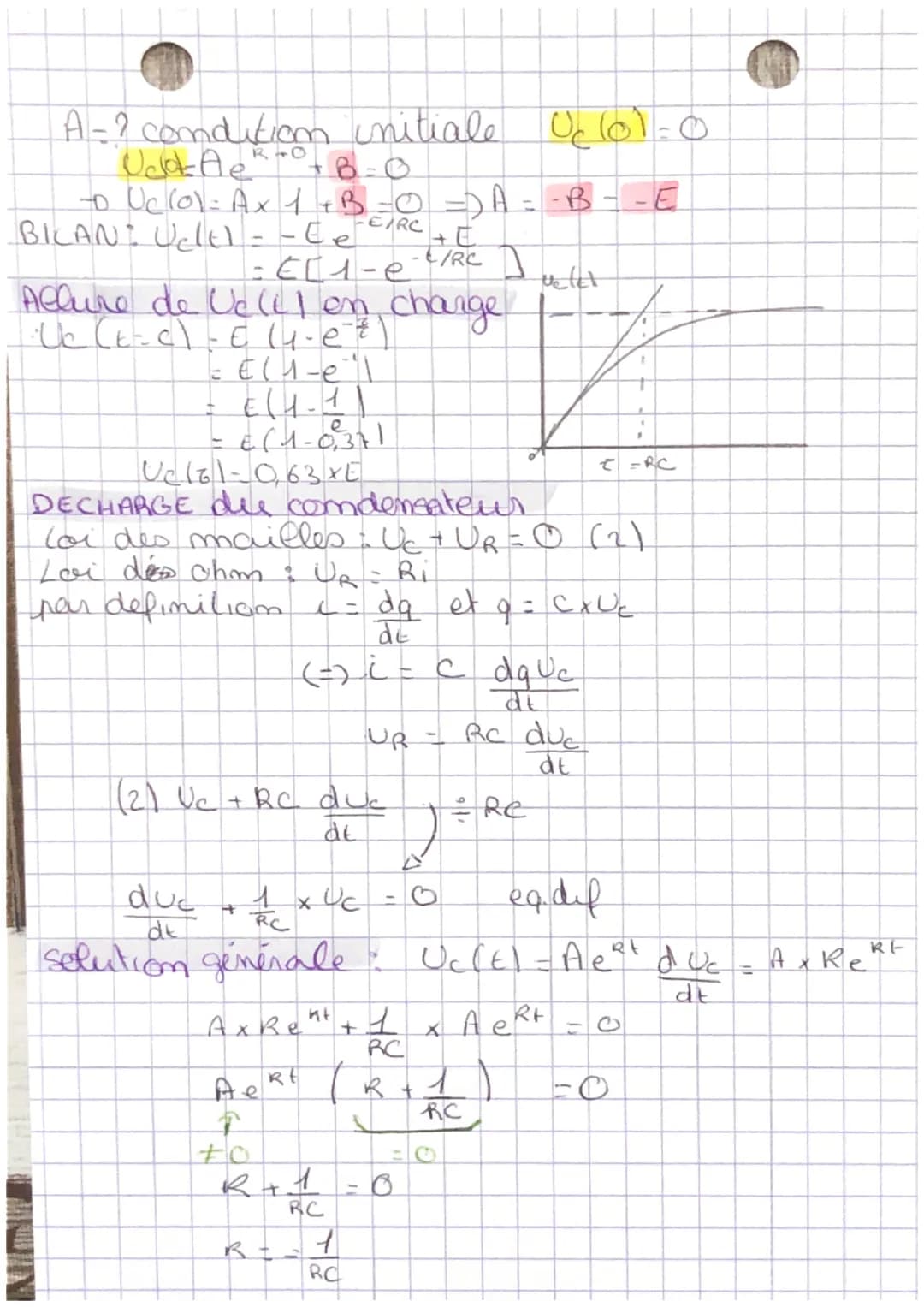

Charge et décharge : les courbes essentielles
L'évolution de la tension lors de la charge suit la formule UC(t) = E. Cette courbe exponentielle est caractéristique et tu la retrouveras dans tous tes exercices !
Un point important : au bout d'un temps τ = RC (appelé constante de temps), le condensateur atteint 63% de sa charge maximale. UC(τ) = 0,63 × E. C'est un repère crucial pour tes calculs.

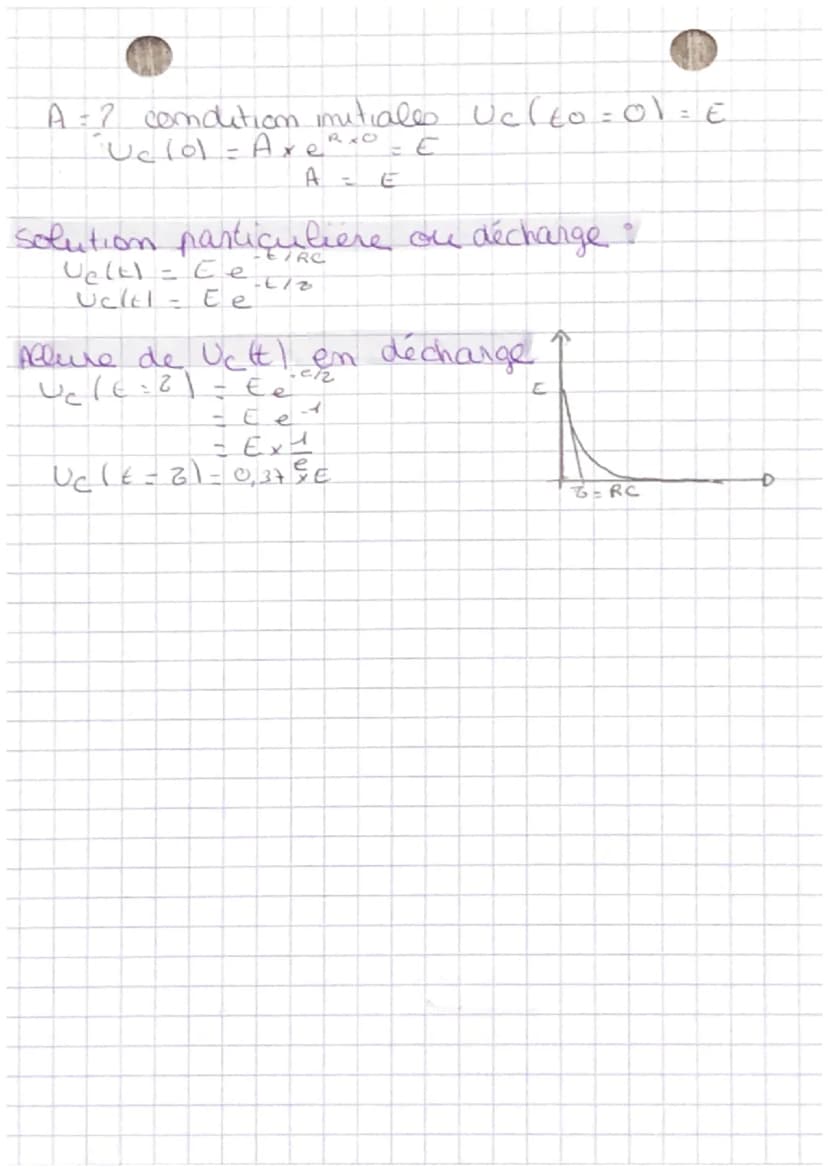

Pour la décharge du condensateur, les lois changent légèrement. La loi des mailles devient UC + UR = 0, car il n'y a plus de générateur dans le circuit.
L'équation différentielle de décharge est plus simple : dUC/dt + UC/(RC) = 0. Sa solution donne UC(t) = E × e^, une décroissance exponentielle pure.
💡 Méthode : Pour la décharge, au bout d'un temps τ = RC, il reste environ 37% de la charge initiale. C'est le point de repère symétrique de la charge !

Les courbes caractéristiques
Les allures des courbes de charge et décharge sont des classiques des contrôles ! Pour la charge, tu obtiens une courbe qui monte rapidement puis ralentit pour tendre vers E.
Pour la décharge, c'est l'inverse : une chute rapide au début qui ralentit progressivement. La tension décroît selon UC(t) = E × e^ jusqu'à s'annuler théoriquement.
La constante de temps RC détermine la vitesse des phénomènes. Plus RC est grand, plus la charge et la décharge sont lentes. C'est ton paramètre de réglage principal !
Ces courbes exponentielles se retrouvent partout en physique. Une fois que tu les maîtrises pour les condensateurs, tu comprends plein d'autres phénomènes similaires.
💡 Conseil exam : Sache tracer ces courbes les yeux fermés et retenir les valeurs à t = τ (63% en charge, 37% en décharge). C'est souvent demandé !
