Comprendre le fonctionnement d’un pacemaker via un circuit RC

ado@ado_wtx9z3xpwm23nxvu

Add to Google sources

Le défibrillateur cardiaque implantable, aussi appelé pacemaker, est un dispositif...

of 2

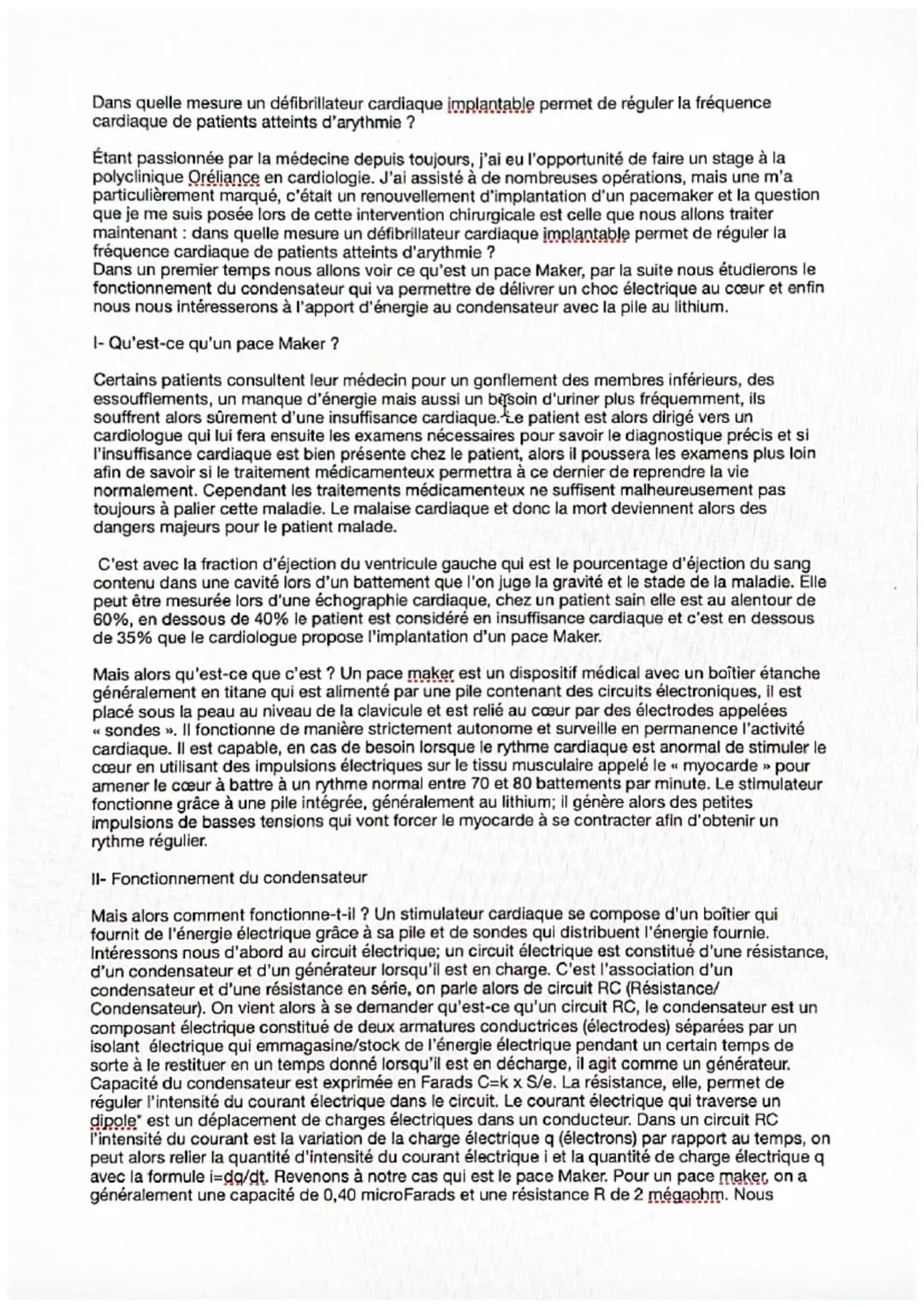

Dans quelle mesure un défibrillateur cardiaque implantable permet de réguler la fréquence
cardiaque de patients atteints d'arythmie?

Étant

Qu'est-ce qu'un pacemaker et quand est-il nécessaire ?

L'insuffisance cardiaque se manifeste par plusieurs symptômes comme le gonflement des membres inférieurs, l'essoufflement ou encore une fatigue inhabituelle. Lorsque les traitements médicamenteux ne suffisent plus, le cardiologue peut proposer l'implantation d'un pacemaker, généralement quand la fraction d'éjection du ventricule gauche descend en dessous de 35%.

Le pacemaker est un dispositif médical constitué d'un boîtier étanche en titane contenant des circuits électroniques et une pile. Il est connecté au cœur par des électrodes appelées "sondes". Son rôle est de surveiller constamment l'activité cardiaque et d'intervenir automatiquement en cas de rythme anormal.

Ce petit appareil fonctionne de façon autonome grâce à sa pile au lithium. Il génère des impulsions électriques de basse tension qui stimulent le myocarde, forçant ainsi le cœur à se contracter à un rythme régulier entre 70 et 80 battements par minute.

💡 Bon à savoir : La gravité de l'insuffisance cardiaque est évaluée par la fraction d'éjection du ventricule gauche. Chez une personne en bonne santé, elle est d'environ 60%, tandis qu'en dessous de 40%, le patient est considéré en insuffisance cardiaque.

of 2

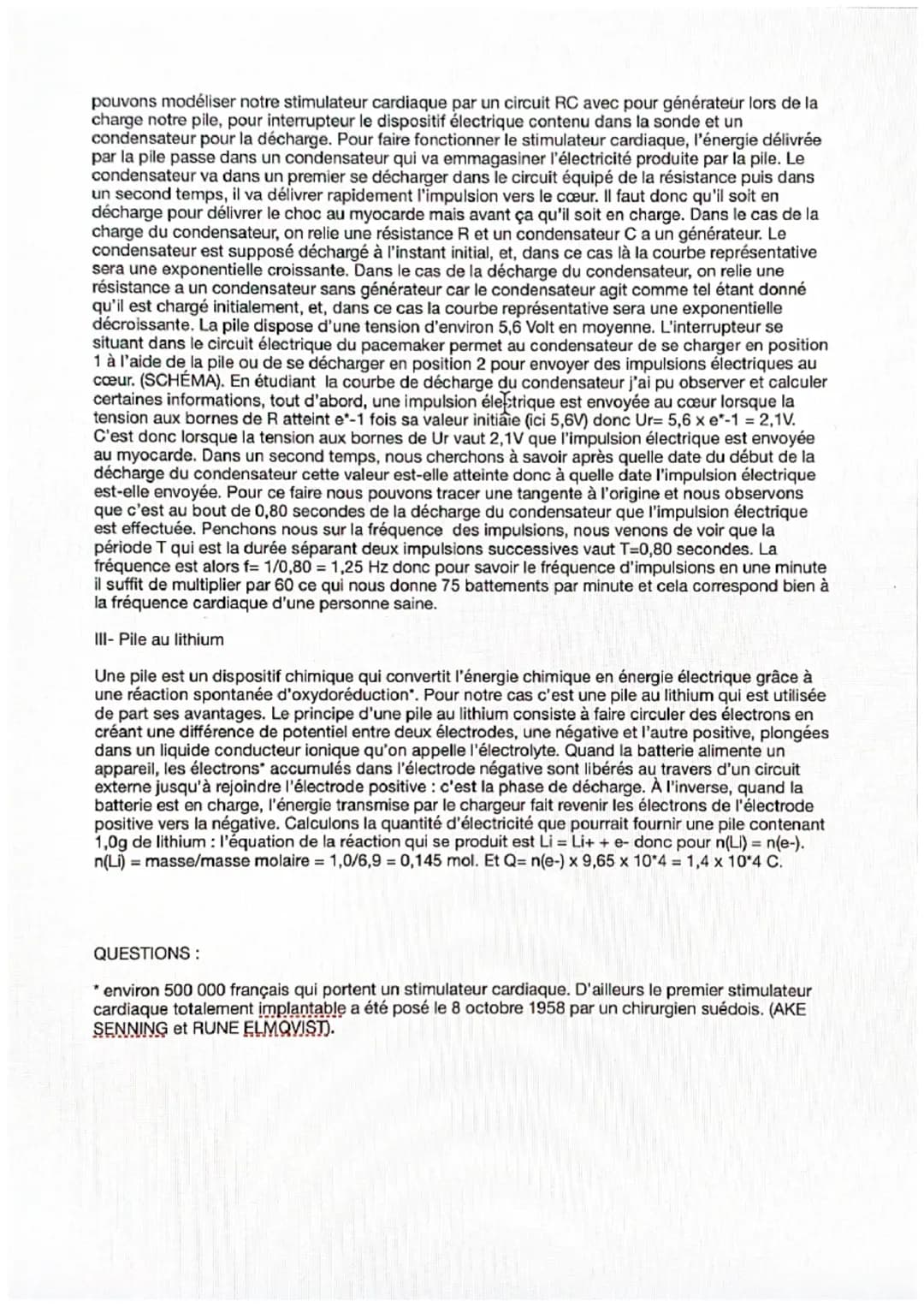

Le fonctionnement électrique du pacemaker

Le circuit électrique d'un pacemaker peut être modélisé par un circuit RC $Résistance/Condensateur$ . Le condensateur, composant essentiel du dispositif, stocke l'énergie électrique fournie par la pile pour la restituer au moment opportun. Pour un pacemaker standard, on utilise généralement un condensateur de 0,40 microFarads et une résistance de 2 mégaohms.

Le processus se déroule en deux temps : d'abord, le condensateur se charge grâce à la pile (tension d'environ 5,6 volts), puis il se décharge pour envoyer une impulsion électrique au myocarde. L'interrupteur du circuit permet d'alterner entre ces deux positions. L'impulsion est délivrée lorsque la tension aux bornes de la résistance atteint 2,1 volts, soit environ 0,80 secondes après le début de la décharge.

Cette configuration permet d'obtenir une fréquence de 1,25 Hz, ce qui correspond à environ 75 battements par minute - la fréquence cardiaque normale d'une personne en bonne santé. La pile au lithium alimente l'ensemble du système grâce à une réaction d'oxydoréduction qui transforme l'énergie chimique en énergie électrique.

🔋 À retenir : La pile au lithium est privilégiée pour les pacemakers car elle offre une excellente durabilité et une grande capacité de stockage d'énergie, permettant au dispositif de fonctionner pendant plusieurs années sans intervention.
