Tema 2: Geometría, Relaciones y Transformaciones - Dibujo Técnico 1º Bachillerato

Diego García@_diiegogarciia

Add to Google sources

¿Alguna vez te has preguntado por qué algunas figuras geométricas...

1 / 10

of 10

TENA 2: RELACIONES Y TRANSFORMACIONES GEOMETRICKS

RELACIONES
GEOMÉTRICAS.

+ PROPORCINVALLOAD,
-Segmento 4 proporcional
•Segmento 3 propaci

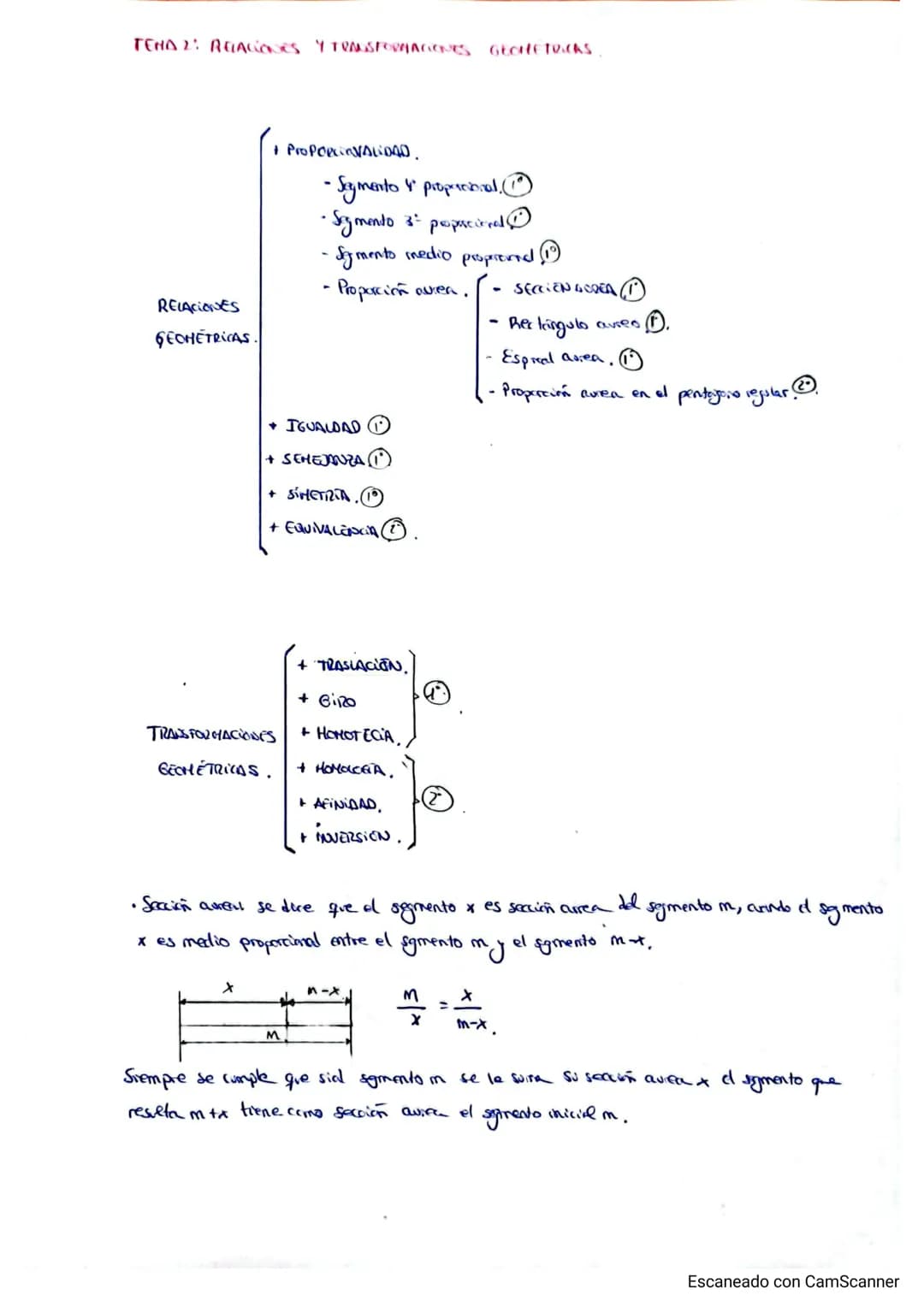

Proporcionalidad y Sección Áurea

La sección áurea es una de las proporciones más fascinantes de las matemáticas, y está más presente en tu vida de lo que imaginas. Se dice que un segmento x es sección áurea de un segmento m cuando x es medio proporcional entre m y el segmento $m-x$ .

La fórmula clave es: m/x = x/ $m-x$ . Esta relación crea la famosa proporción áurea, donde el cociente siempre es φ = 1,618 (el número de oro).

Una propiedad increíble: si a un segmento le restas su sección áurea, el segmento resultante tiene como sección áurea el segmento inicial. En el pentágono regular, el lado es sección áurea de su diagonal, creando esas formas perfectas que vemos en la naturaleza.

💡 Dato curioso: La proporción áurea aparece en girasoles, caracolas y hasta en el Partenón griego.

of 10

Aplicaciones Prácticas de la Sección Áurea

Calcular la sección áurea es más sencillo de lo que parece. Para obtener la sección áurea de un segmento de 60mm, simplemente aplicas la fórmula y obtienes aproximadamente 37mm.

El rectángulo áureo es aquel cuyos lados están en proporción áurea. Este rectángulo tiene propiedades visuales especiales que lo hacen especialmente atractivo al ojo humano.

En los polígonos estrellados, la proporción áurea también juega un papel importante. Para determinar cuántas estrellas puedes trazar en v vértices, cuenta los números primos con v que sean menores que v/2.

💡 Truco de examen: Recuerda que un segmento dividido por su sección áurea siempre da 1,618.

of 10

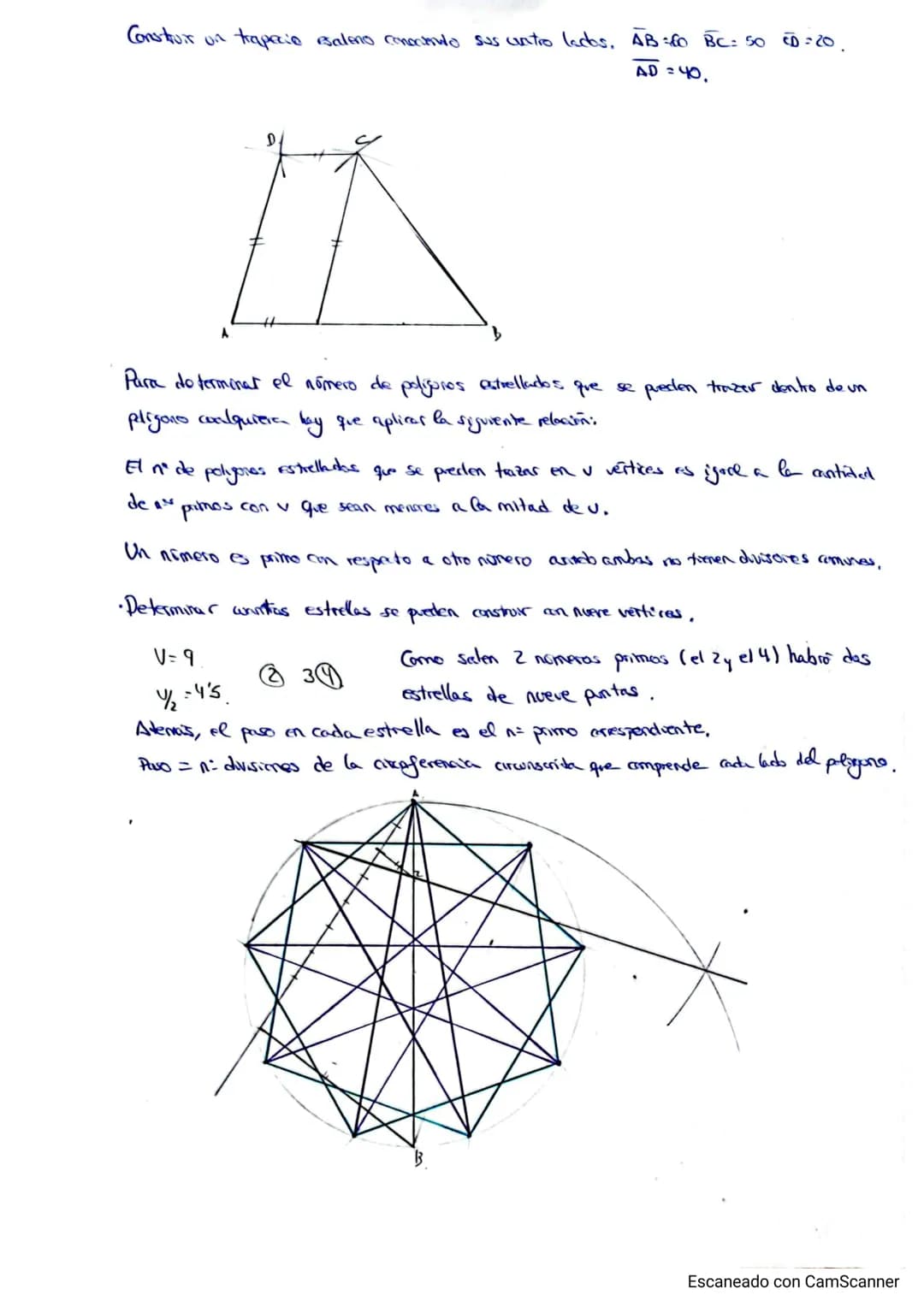

Construcción de Figuras Complejas

Construir un trapecio escaleno conociendo sus cuatro lados requiere técnicas específicas de geometría descriptiva. Es fundamental dominar estos métodos para resolver problemas complejos.

Para los polígonos estrellados, existe una regla clara: el número de estrellas posibles en v vértices igual a la cantidad de números primos con v menores que v/2. Por ejemplo, en 9 vértices puedes construir 2 estrellas diferentes.

El paso de cada estrella corresponde al número primo, indicando las divisiones de la circunferencia que comprende cada lado del polígono.

💡 Consejo: Practica primero con pentágonos estrellados antes de intentar figuras más complejas.

of 10

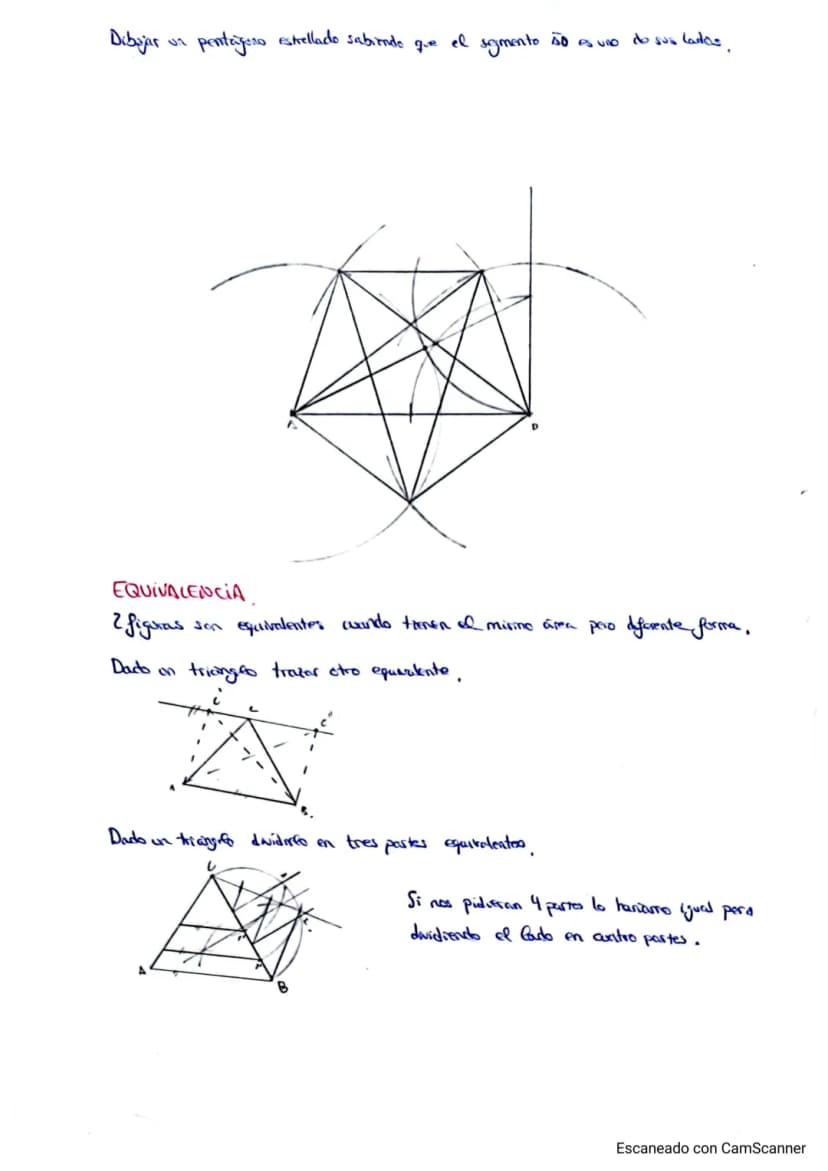

Equivalencia de Figuras

Las figuras equivalentes tienen la misma área pero diferente forma, y dominar este concepto te abrirá un mundo de posibilidades en geometría. Es como tener plastilina: puedes cambiar la forma manteniendo la misma cantidad de material.

Para dividir un triángulo en partes equivalentes, simplemente divide uno de sus lados en el número de partes deseado. ¿Necesitas 3 partes iguales? Divide la base en 3 y traza las líneas correspondientes.

Construir un cuadrado equivalente a un rectángulo es directo: el lado del cuadrado es el segmento medio proporcional entre la base y altura del rectángulo $l₀² = b·h$ .

💡 Recuerda: Equivalencia significa misma área, no misma forma.

of 10

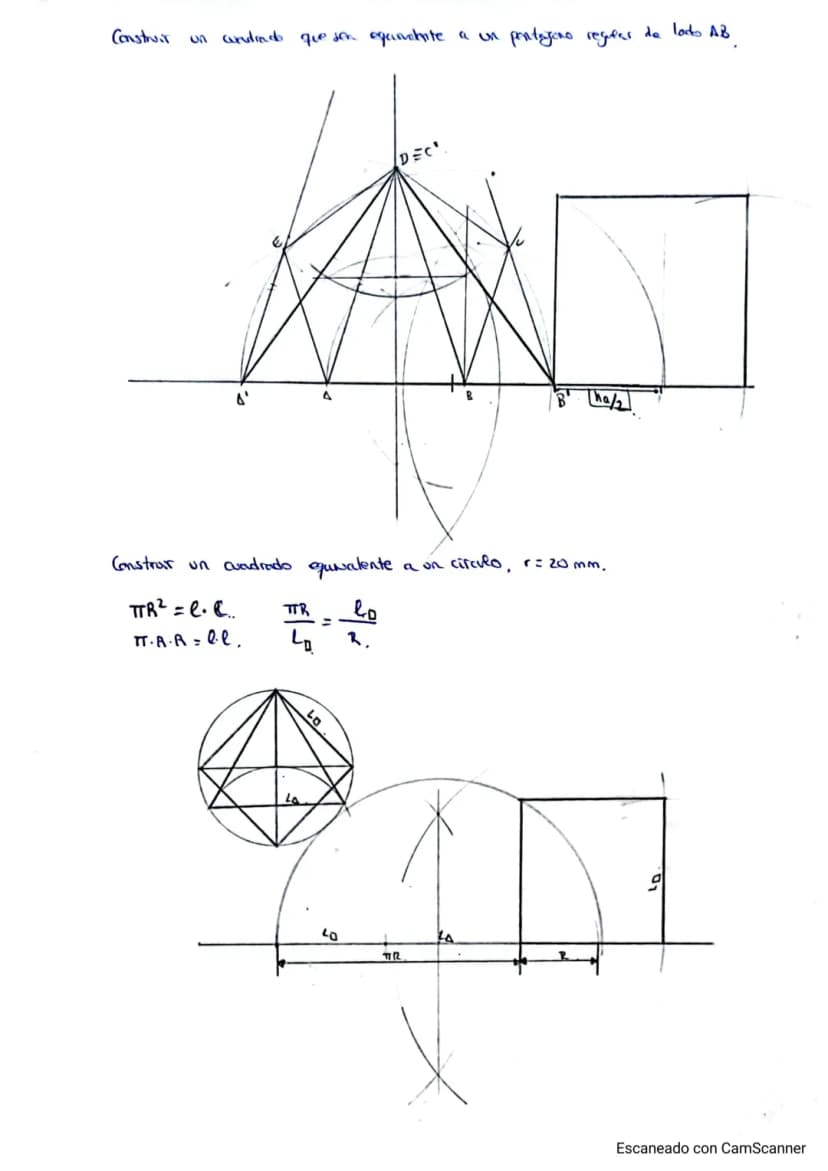

Transformaciones de Área Avanzadas

Convertir figuras complejas como pentágonos en cuadrados equivalentes requiere técnicas específicas que dominarás con práctica. La clave está en descomponer el problema paso a paso.

Para un círculo equivalente a un cuadrado, usas la fórmula πR² = L₀², donde el lado del cuadrado es L₀ = √(πR²). Con un radio de 20mm, obtienes un cuadrado de lado aproximadamente 25,13mm.

Estas transformaciones te permiten comparar áreas de figuras completamente diferentes de manera visual y práctica.

💡 Tip importante: Siempre verifica tus cálculos comparando las áreas numéricamente.

of 10

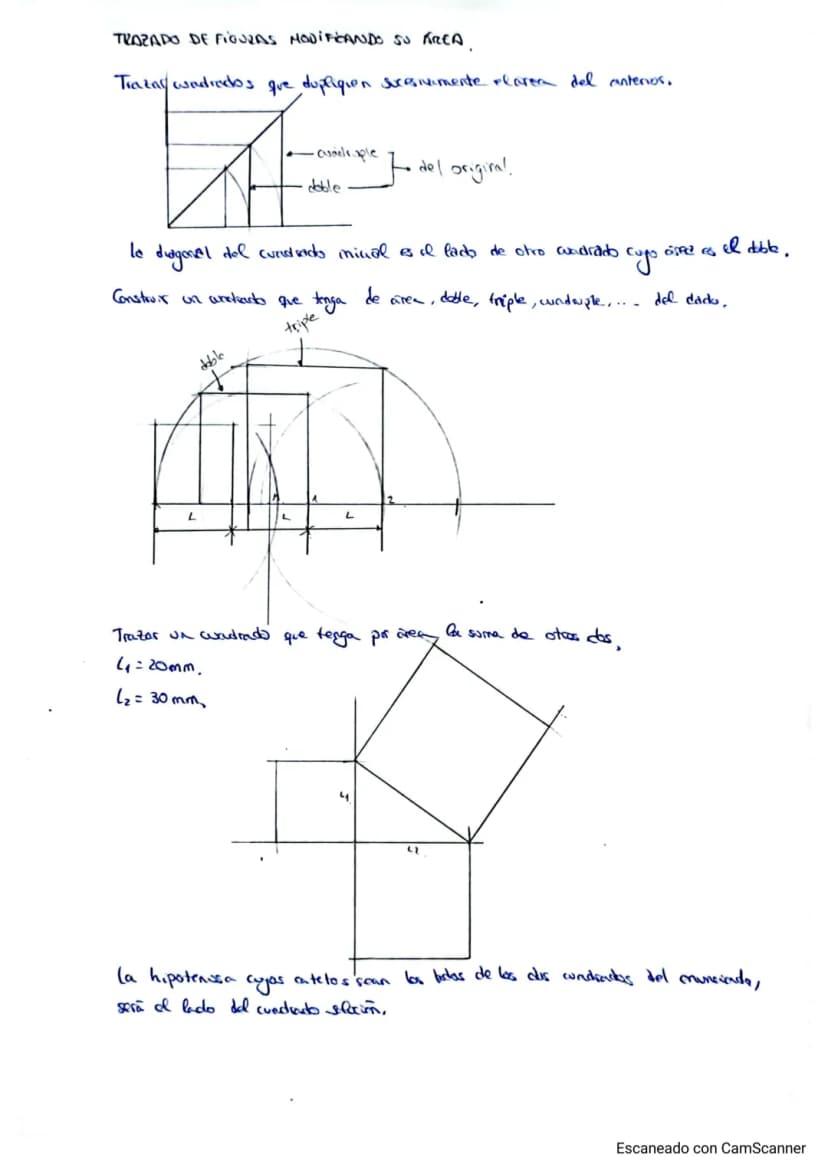

Modificación y Combinación de Áreas

Duplicar el área de un cuadrado es sorprendentemente simple: la diagonal del cuadrado original es el lado del nuevo cuadrado con área doble. Para triplicar, cuadriplicar o cualquier múltiplo, construyes un rectángulo auxiliar y aplicas el teorema de Pitágoras.

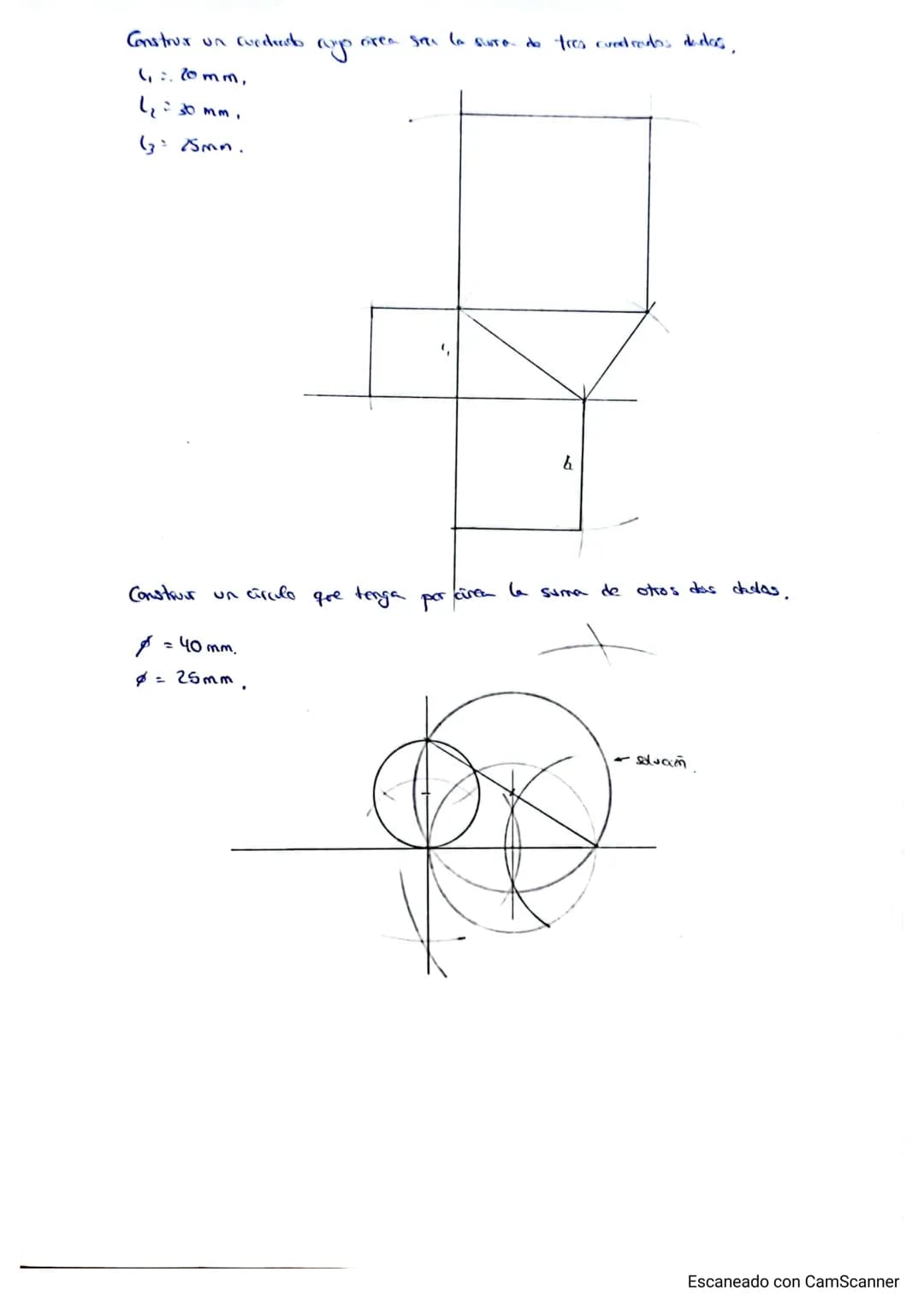

Para sumar áreas de varios cuadrados, la hipotenusa de un triángulo rectángulo cuyos catetos sean los lados de los cuadrados originales te da el lado del cuadrado suma. Si tienes cuadrados de 20mm y 30mm, el cuadrado suma tendrá lado √(20² + 30²) ≈ 36,06mm.

Con círculos funciona igual: para sumar las áreas de dos círculos, el radio del círculo resultante es √ $r₁² + r₂²$ .

💡 Conexión clave: Estas técnicas conectan geometría con álgebra de manera visual y práctica.
