Tema 1: Símbolos y Elementos Básicos en Dibujo Técnico

Diego García@_diiegogarciia

Add to Google sources

¡Vamos a dominar los fundamentos del dibujo técnico! Este material...

1 / 10

of 10

BLOQUE : GEOMETRIA PLANA

TEMA 1: simbolegur, elementas y trazaudes, fundamentales, de dibujo lecnico.

- Simbdogia.

-Angulas.

Лов

a

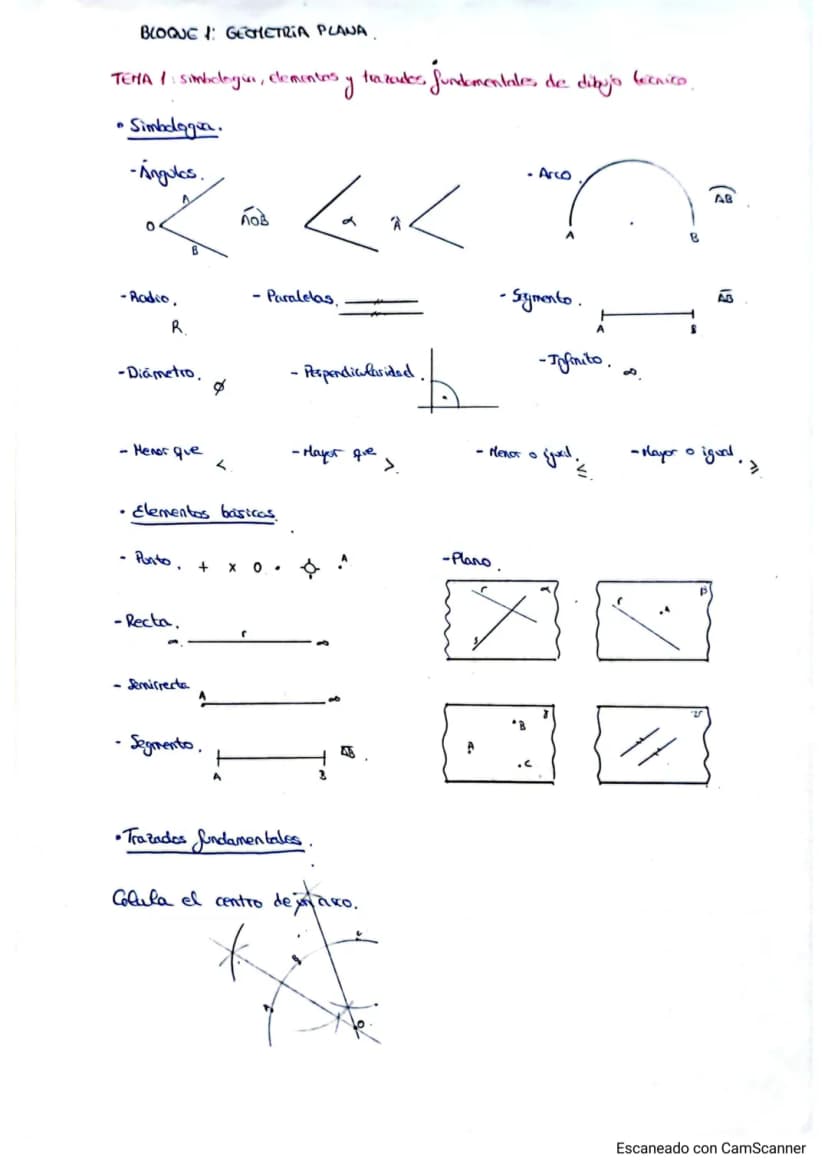

Simbología y elementos básicos del dibujo técnico

¿Te has preguntado cómo los ingenieros y arquitectos se comunican con precisión? Todo empieza dominando los símbolos básicos del dibujo técnico.

Los elementos fundamentales incluyen ángulos (∠), arcos, radios (R), y diámetros (Ø). También necesitas conocer los símbolos de paralelismo (||), perpendicularidad (⊥), y las comparaciones matemáticas como mayor que (>) y menor que (<).

Los elementos geométricos básicos son tu kit de herramientas: puntos, rectas, semirrectas, segmentos y planos. Con estos cinco elementos podrás construir cualquier figura geométrica que necesites.

¡Tip clave! Memoriza estos símbolos porque los usarás en cada ejercicio. Son como el alfabeto del dibujo técnico.

of 10

Trazados fundamentales y lugares geométricos

Aquí es donde las cosas se ponen interesantes. Aprender a trazar rectas paralelas usando solo compás (sin escuadra) te convertirá en un maestro de la precisión geométrica.

El lugar geométrico es un concepto súper útil: son todos los puntos que cumplen una misma condición. Imagínate como un GPS que marca todos los sitios que cumplen cierta regla.

El arco capaz es tu herramienta estrella para resolver problemas complejos. Es el lugar geométrico desde donde puedes ver un segmento con el mismo ángulo. Por ejemplo, si necesitas ver el segmento AB con un ángulo de 30°, el arco capaz te marca exactamente dónde colocarte.

¡Practica esto! Los lugares geométricos aparecen constantemente en selectividad. Domínalos y ganarás puntos fáciles.

of 10

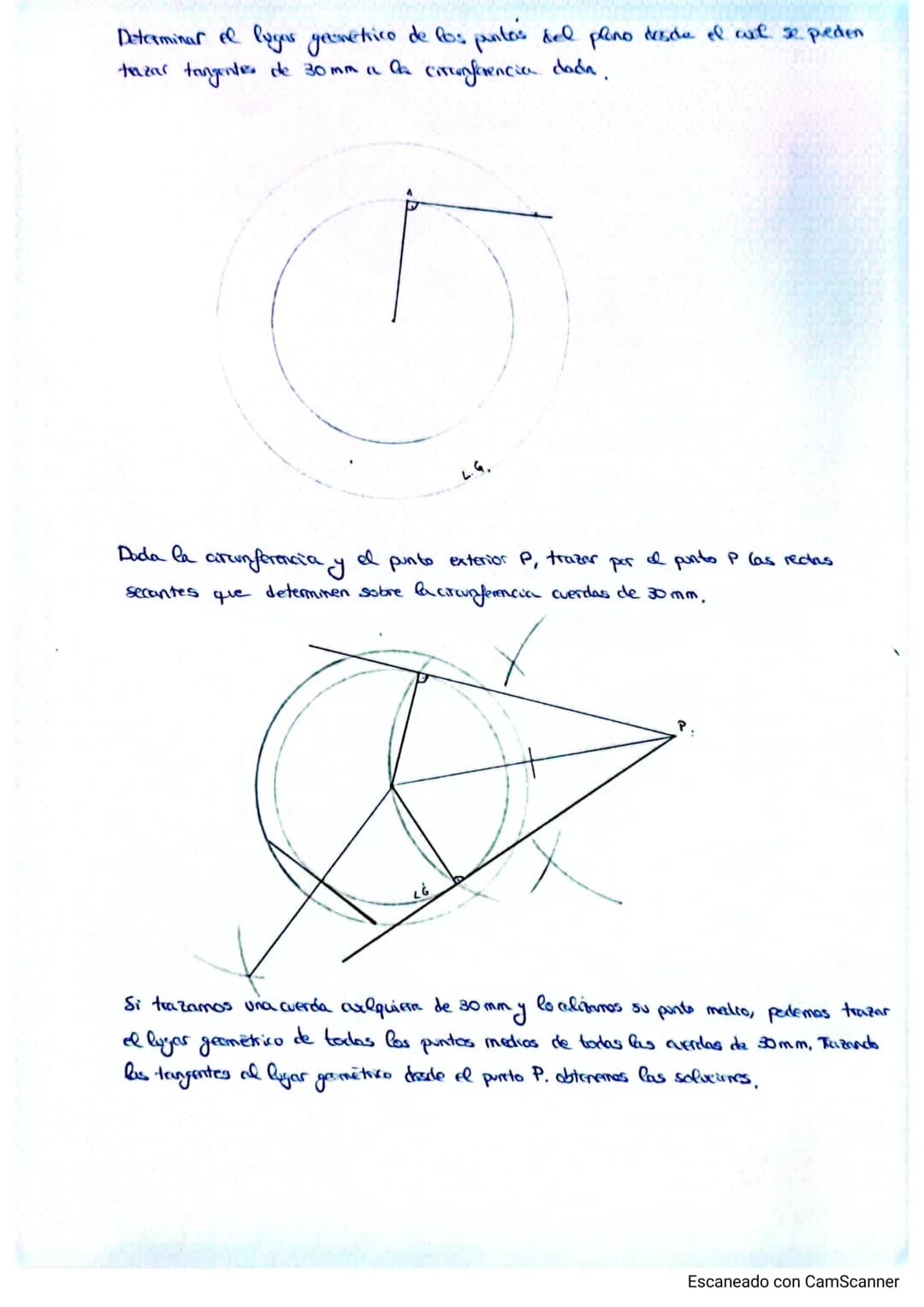

Aplicaciones avanzadas de lugares geométricos

Los lugares geométricos se vuelven súper prácticos cuando resuelves problemas reales. ¿Necesitas encontrar desde dónde trazar tangentes de 30mm a una circunferencia? El lugar geométrico te da la respuesta exacta.

Para las cuerdas de longitud específica, existe un truco genial: localiza el punto medio de cualquier cuerda de esa medida, y luego traza el lugar geométrico de todos esos puntos medios. Desde ahí, las tangentes te darán las soluciones.

Este método te ahorra tiempo y errores en los exámenes. Es como tener un mapa que te lleva directamente al tesoro.

¡Conexión real! Los arquitectos usan estos conceptos para diseñar puentes y edificios con precisión milimétrica.

of 10

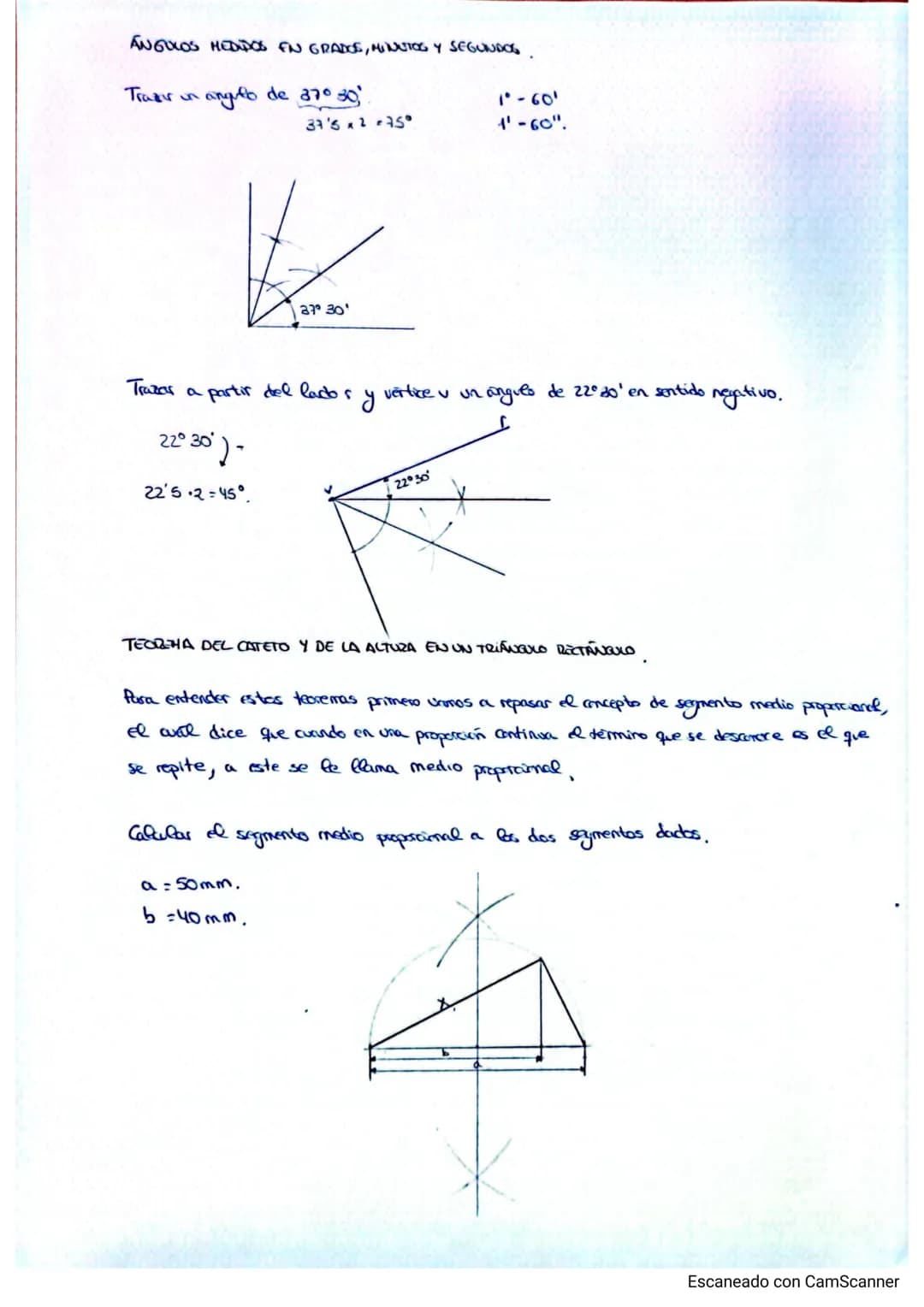

Ángulos en grados, minutos y segundos

Trabajar con medidas angulares precisas es más fácil de lo que parece. Recuerda: 1° = 60' y 1' = 60''. Es como el tiempo, pero para ángulos.

Para trazar un ángulo de 37°30', simplemente conviertes los minutos a decimales cuando necesites calculadora: 37°30' = 37.5°. Los ángulos negativos se trazan en sentido horario desde tu línea de referencia.

El segmento medio proporcional aparece cuando tienes una proporción continua donde el término central se repite. Es la base de teoremas súper importantes que verás a continuación.

¡Atención! En selectividad siempre aparece al menos un ejercicio con conversión de unidades angulares.

of 10

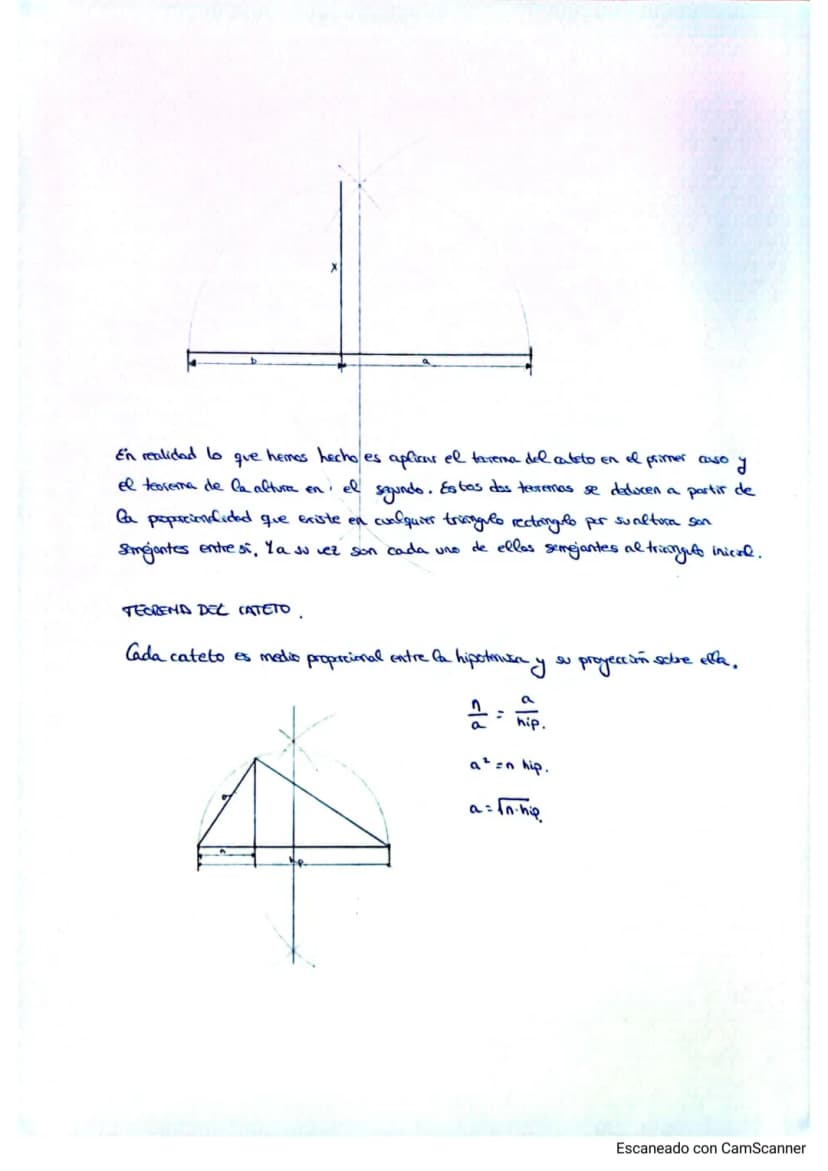

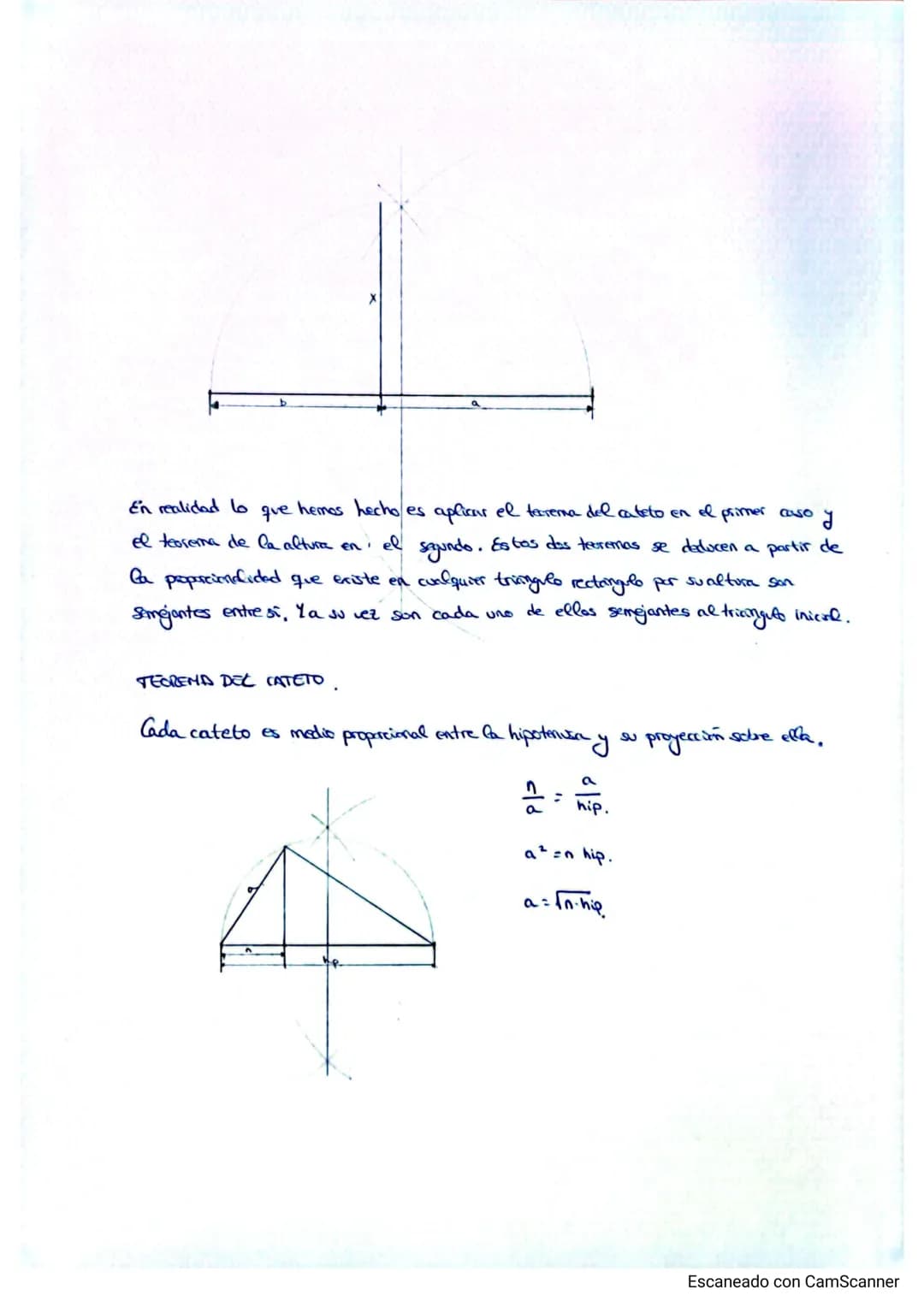

Teorema del cateto en triángulos rectángulos

El teorema del cateto es tu mejor amigo para resolver triángulos rectángulos. La clave está en entender que cada cateto es el medio proporcional entre la hipotenusa y su proyección sobre ella.

La fórmula mágica es: a² = n · hipotenusa, por tanto a = √(n · hipotenusa). Esto significa que conociendo la proyección de un cateto, puedes calcular su longitud real.

Este teorema surge porque al trazar la altura sobre la hipotenusa, creates tres triángulos semejantes. Cada uno mantiene las mismas proporciones, lo que te permite hacer cálculos precisos.

¡Truco de examen! Si ves un triángulo rectángulo con altura sobre la hipotenusa, automáticamente piensa en este teorema.

of 10

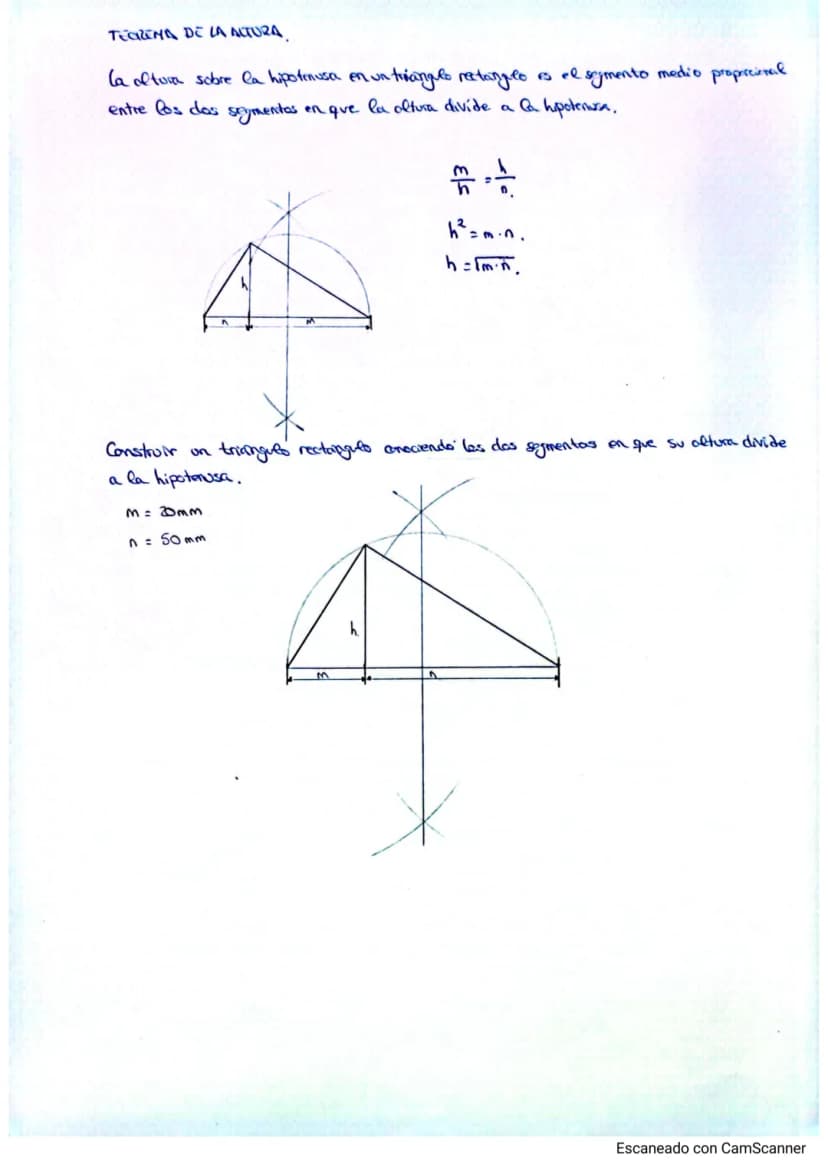

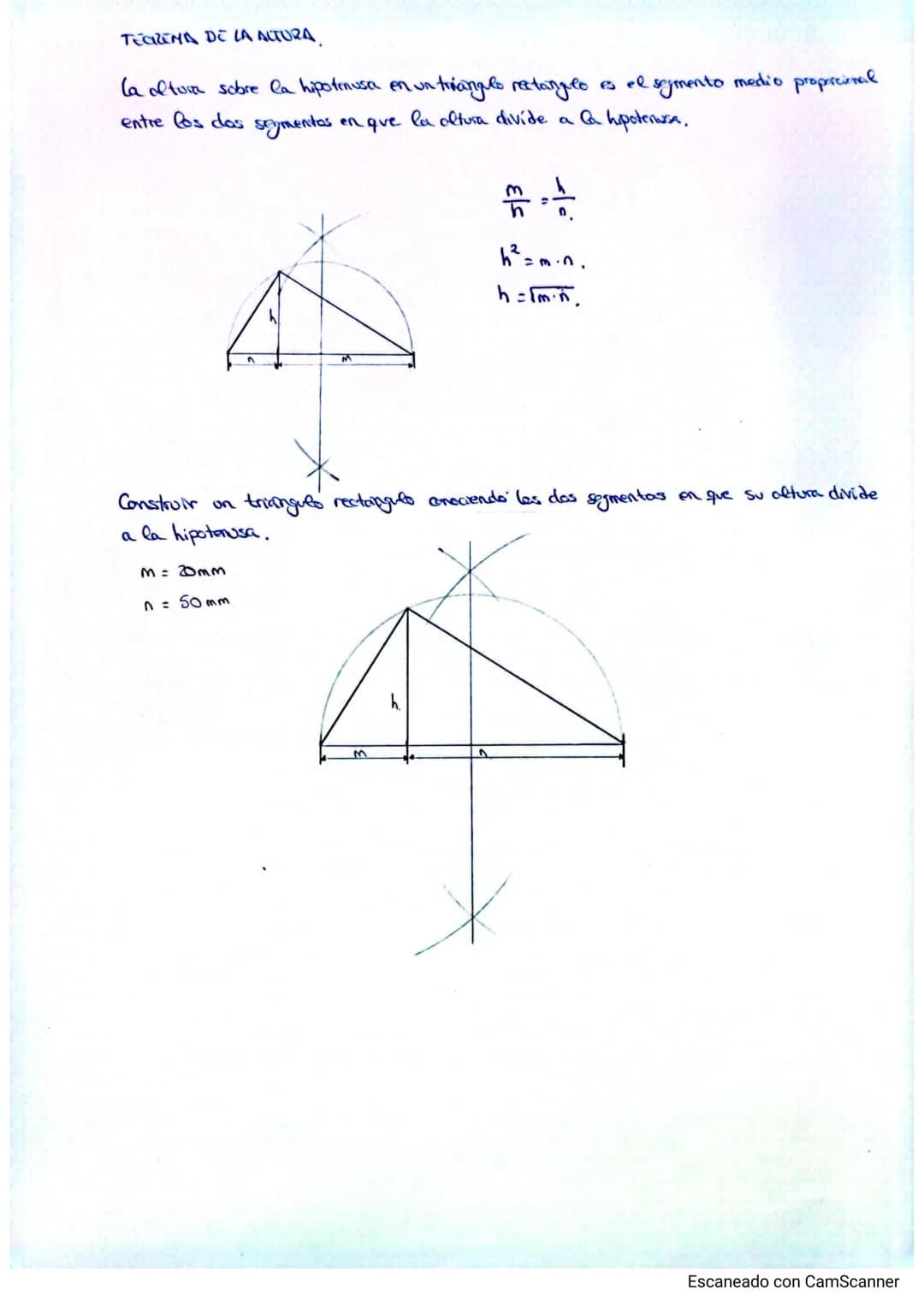

Teorema de la altura

El teorema de la altura complementa perfectamente al teorema del cateto. Aquí, la altura sobre la hipotenusa es el segmento medio proporcional entre los dos segmentos que ella misma create.

La relación es h² = m · n, donde h es la altura y m, n son los segmentos de la hipotenusa. Por tanto: h = √(m · n).

Con este teorema puedes construir triángulos rectángulos conociendo solo los segmentos de la hipotenusa. Es increíblemente útil para problemas de construcciones geométricas complejas.

¡Aplicación práctica! Los carpinteros usan este principio para crear escuadras perfectas en sus construcciones.

of 10

Cálculo gráfico de raíces cuadradas y ángulos en circunferencias

¡Puedes calcular raíces cuadradas gráficamente usando los teoremas! Para √24, creates un segmento de 24mm y aplicas el teorema de la altura. Es genial ver matemáticas abstractas volverse tangibles.

Los ángulos relacionados con circunferencias tienen reglas específicas que debes memorizar. El ángulo inscrito (vértice en la circunferencia) siempre vale la mitad del ángulo central correspondiente.

El ángulo seminscrito (un lado tangente, otro cuerda) también vale la mitad del ángulo central. Estas relaciones te permiten resolver problemas complejos con elegancia matemática.

¡Consejo de oro! En problemas de circunferencias, siempre busca primero el ángulo central. Los demás se calculan a partir de él.

of 10

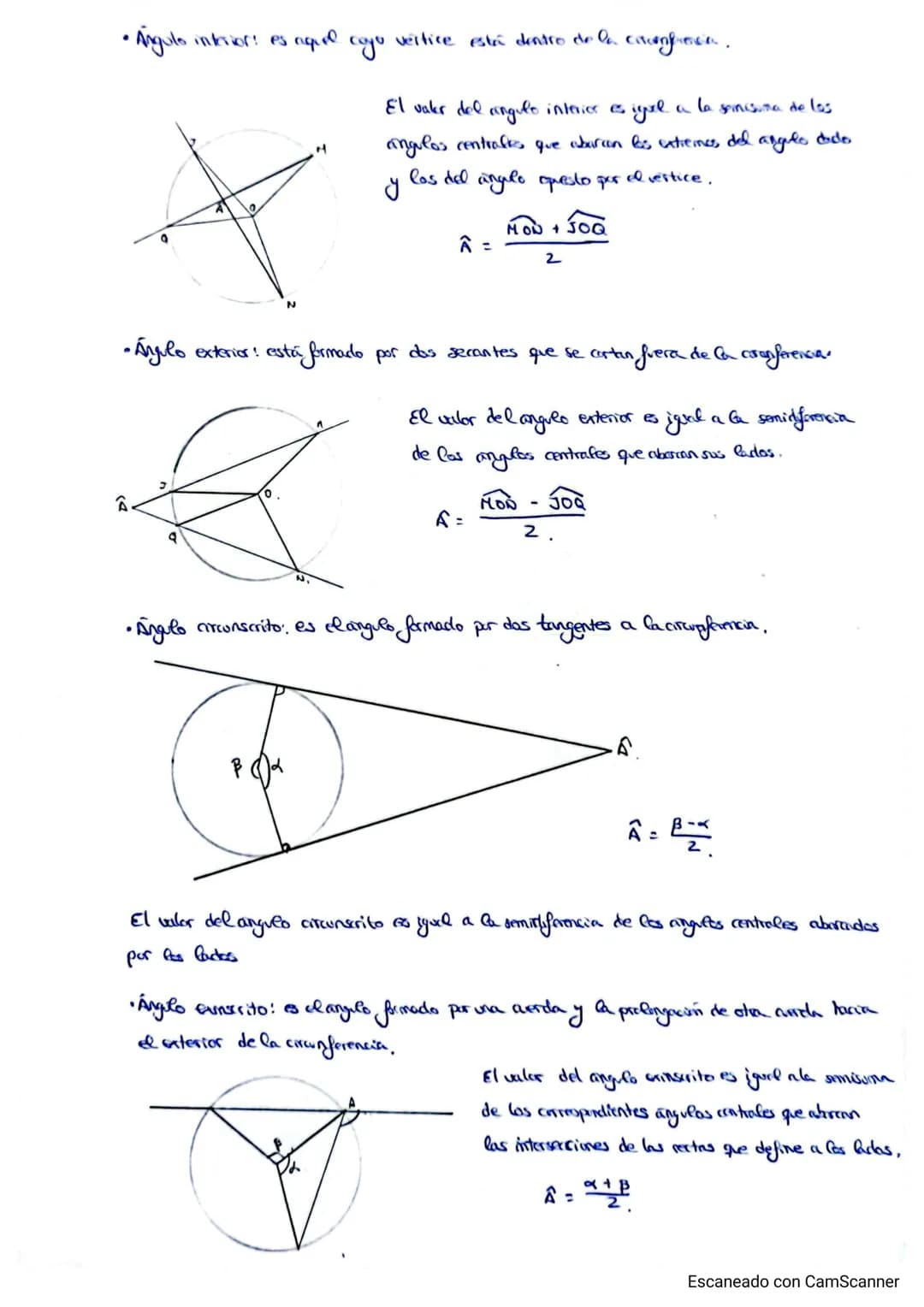

Ángulos interiores, exteriores y circunscritos

Los ángulos interiores (vértice dentro del círculo) valen la semisuma de los ángulos centrales correspondientes. Los ángulos exteriores (vértice fuera) valen la semidiferencia.

Para ángulos circunscritos (formados por dos tangentes), también usas la semidiferencia de los ángulos centrales abarcados. Estas fórmulas son tu GPS para navegar problemas complejos de circunferencias.

El ángulo mixto $cuerda + prolongación de otra cuerda$ usa la semisuma de los ángulos centrales correspondientes. Parece complicado, pero con práctica se vuelve automático.

¡Estrategia de examen! Dibuja siempre el centro y marca los ángulos centrales primero. El resto fluye naturalmente.

of 10

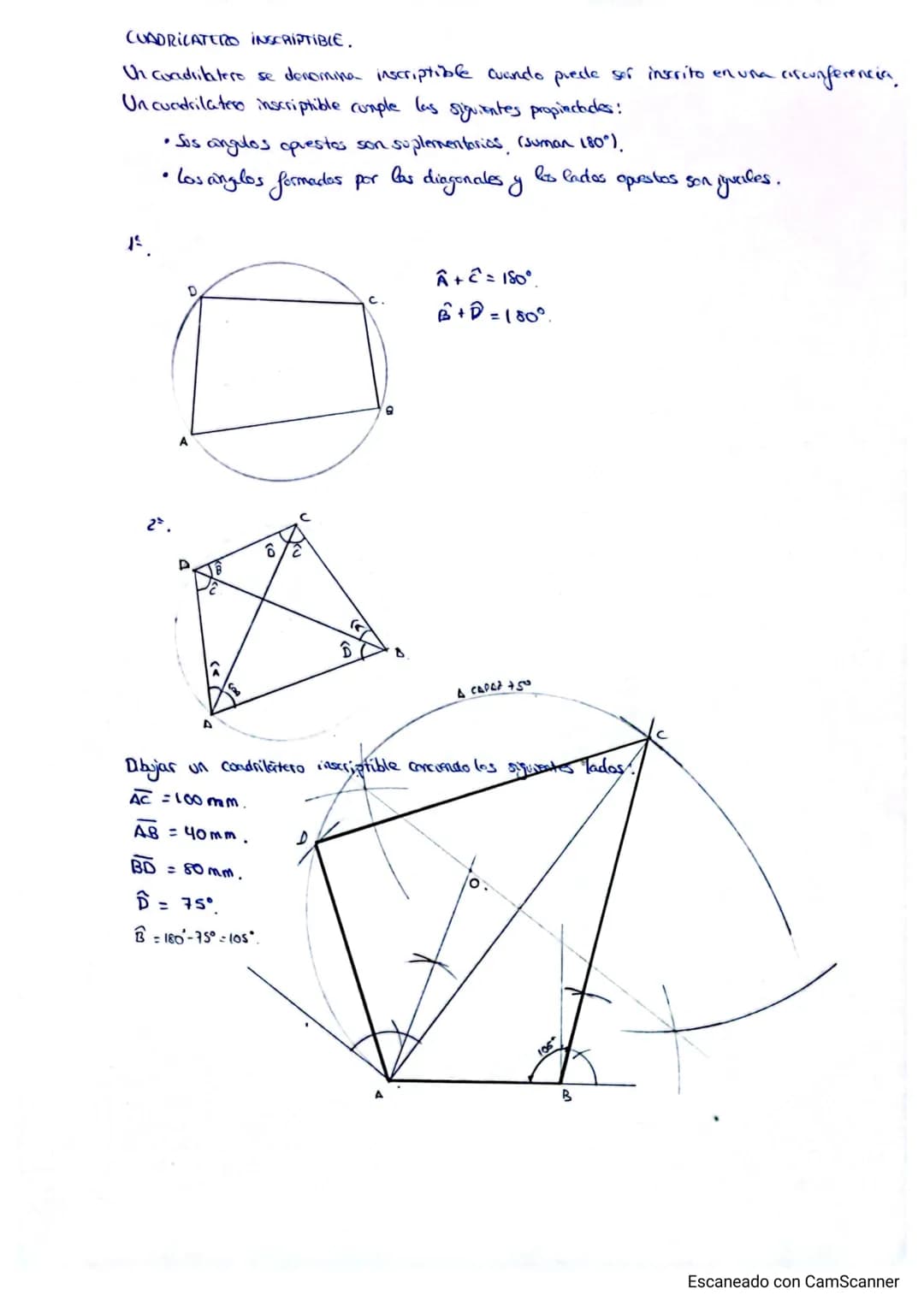

Cuadriláteros inscriptibles - Propiedades fundamentales

Un cuadrilátero inscriptible puede dibujarse dentro de una circunferencia con todos sus vértices tocándola. Tiene dos propiedades súper importantes que debes recordar siempre.

Primera regla de oro: los ángulos opuestos son suplementarios (suman 180°). Si ∠A = 75°, entonces ∠C = 105°. Segunda regla: los ángulos formados por diagonales y lados opuestos son iguales.

Estas propiedades te permiten resolver problemas que parecen imposibles. Conociendo solo algunos datos, puedes reconstruir todo el cuadrilátero con precisión matemática.

¡Tip para recordar! Si los ángulos opuestos no suman 180°, el cuadrilátero NO puede inscribirse en una circunferencia.

of 10

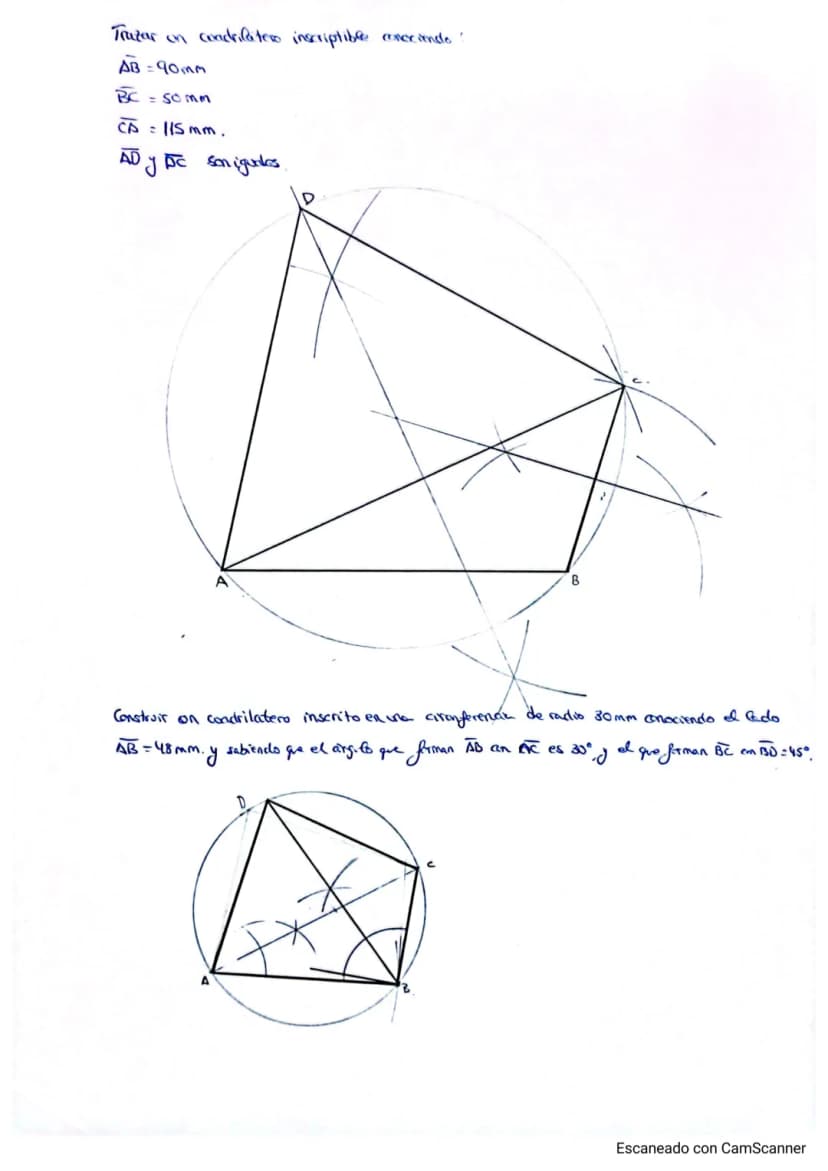

Construcción de cuadriláteros inscriptibles

Construir cuadriláteros inscriptibles con datos específicos es como resolver un puzzle geométrico. Necesitas combinar las propiedades de inscriptibilidad con las medidas dadas.

Cuando te dan tres lados y sabes que dos lados son iguales, usas la circunferencia circunscrita como guía. Los vértices deben caer exactamente sobre ella.

Para casos con ángulos específicos entre lados, recuerda que los ángulos inscritos valen la mitad de sus arcos correspondientes. Esta relación es tu hilo conductor para ubicar cada vértice correctamente.

¡Método infalible! Siempre empieza dibujando la circunferencia y ubicando los vértices conocidos. Los demás puntos se determinan por las restricciones geométricas.
