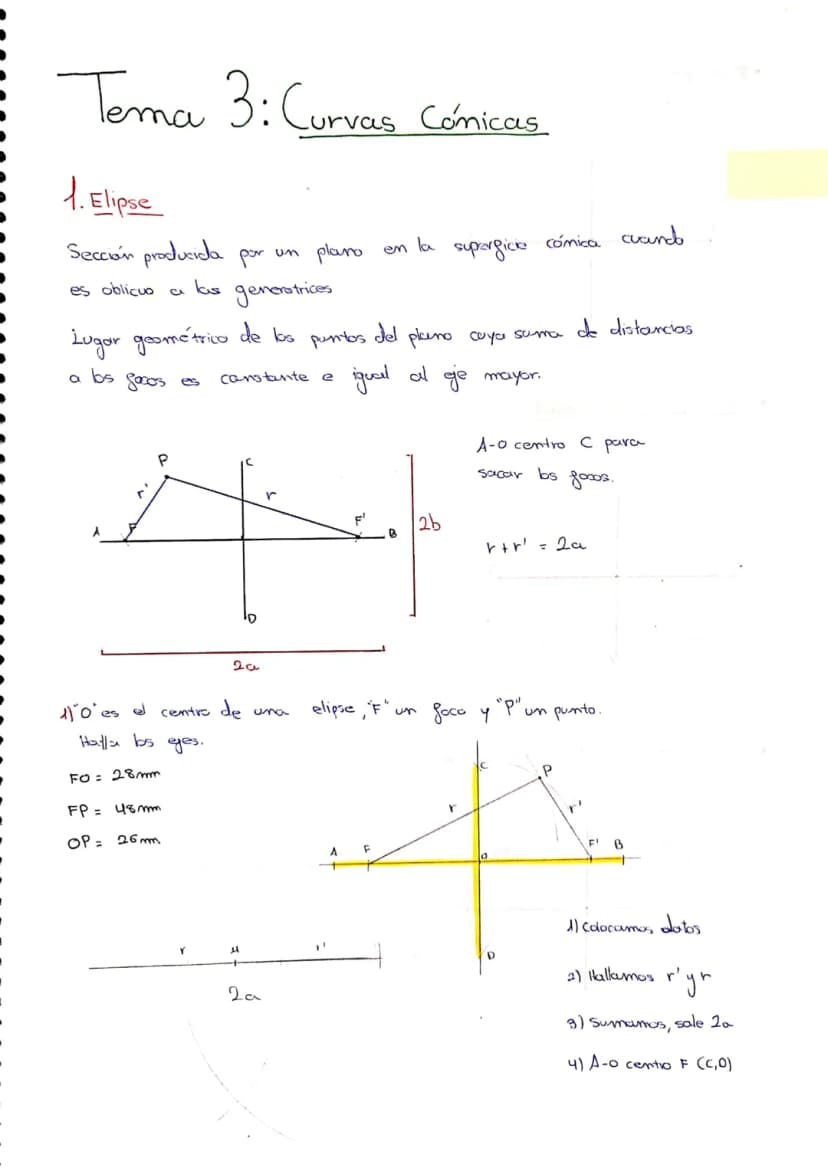

Fundamentos de la Elipse en Dibujo Técnico

La elipse dibujo técnico 2 bachillerato constituye uno de los elementos fundamentales dentro de las curvas cónicas dibujo técnico 2 Bachillerato. Se define como el lugar geométrico de los puntos del plano cuya suma de distancias a dos puntos fijos llamados focos es constante e igual al eje mayor (2a).

Definición: La elipse es una curva cerrada que se obtiene al cortar un cono con un plano oblicuo a su eje, siempre que el ángulo que forma dicho plano con el eje sea mayor que el ángulo de la generatriz con el eje.

Los elementos de la elipse incluyen el centro (O), los focos (F y F'), el eje mayor (2a), el eje menor (2b), los vértices y la distancia focal (2c). La relación entre estos elementos se expresa mediante la ecuación fundamental: a² = b² + c².

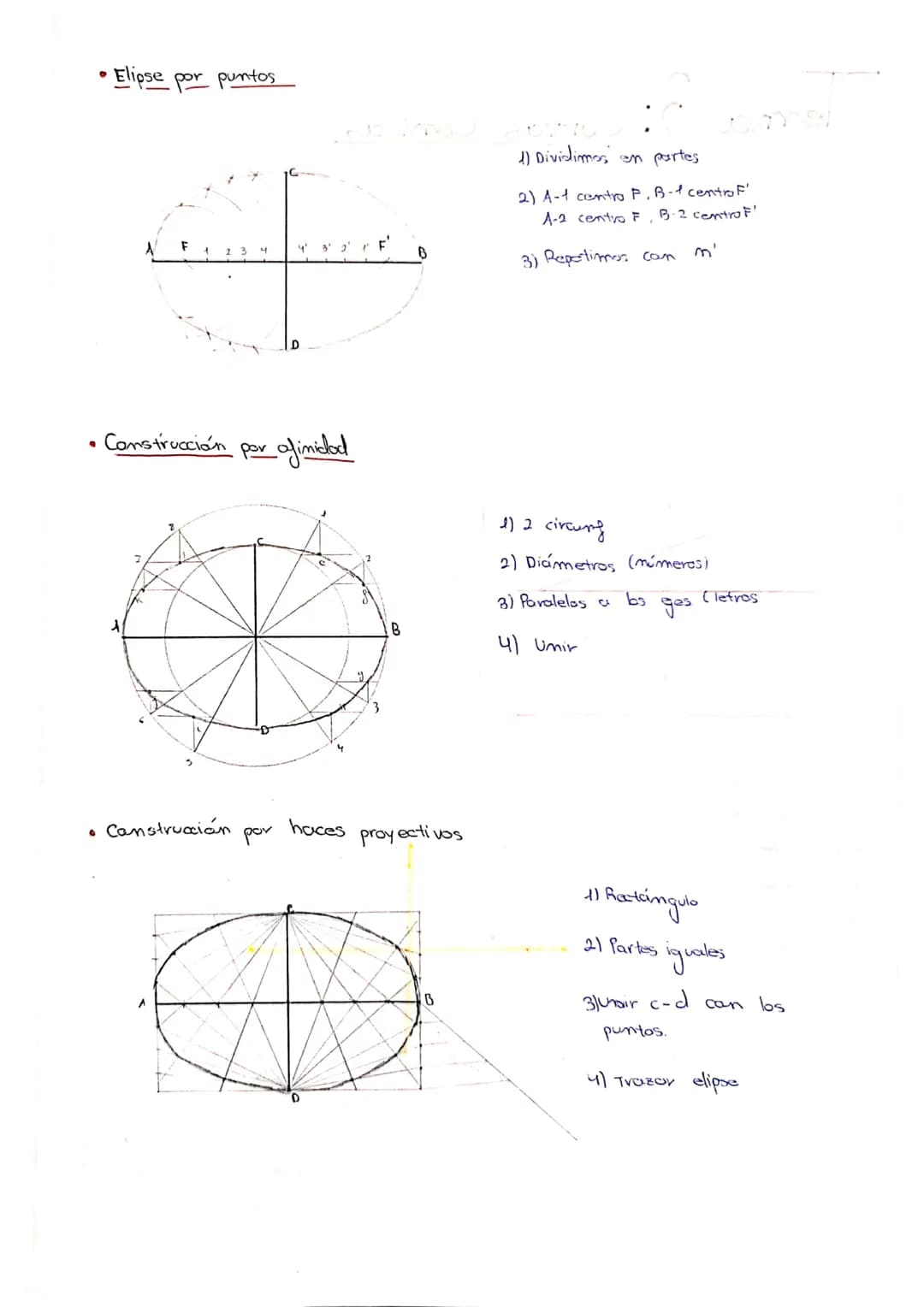

Para como hacer una elipse dibujo técnico, existen diversos métodos de construcción, siendo los más importantes el método por puntos y el método por afinidad. El método por puntos requiere dividir los semiejes en partes iguales y trazar líneas auxiliares para obtener puntos de la curva.

Métodos de Construcción de la Elipse

Los ¿Cuáles son los diferentes métodos de construcción de una elipse? incluyen varios procedimientos sistemáticos. El método por afinidad, fundamental en ¿Qué es la afinidad en dibujo técnico?, establece una relación entre una circunferencia y la elipse resultante.

Ejemplo: Para construir una elipse por afinidad:

1. Dibujar una circunferencia con radio igual al semieje mayor
2. Trazar líneas paralelas al eje menor
3. Aplicar la relación de afinidad para obtener puntos de la elipse
4. Unir los puntos obtenidos

El método de los haces proyectivos representa otra técnica importante para como dibujar una elipse a mano. Este procedimiento utiliza dos haces de rectas que, al intersectarse, generan puntos de la elipse.

La construcción paso a paso requiere precisión y comprensión de las propiedades geométricas fundamentales de la curva.

Propiedades y Aplicaciones de la Elipse

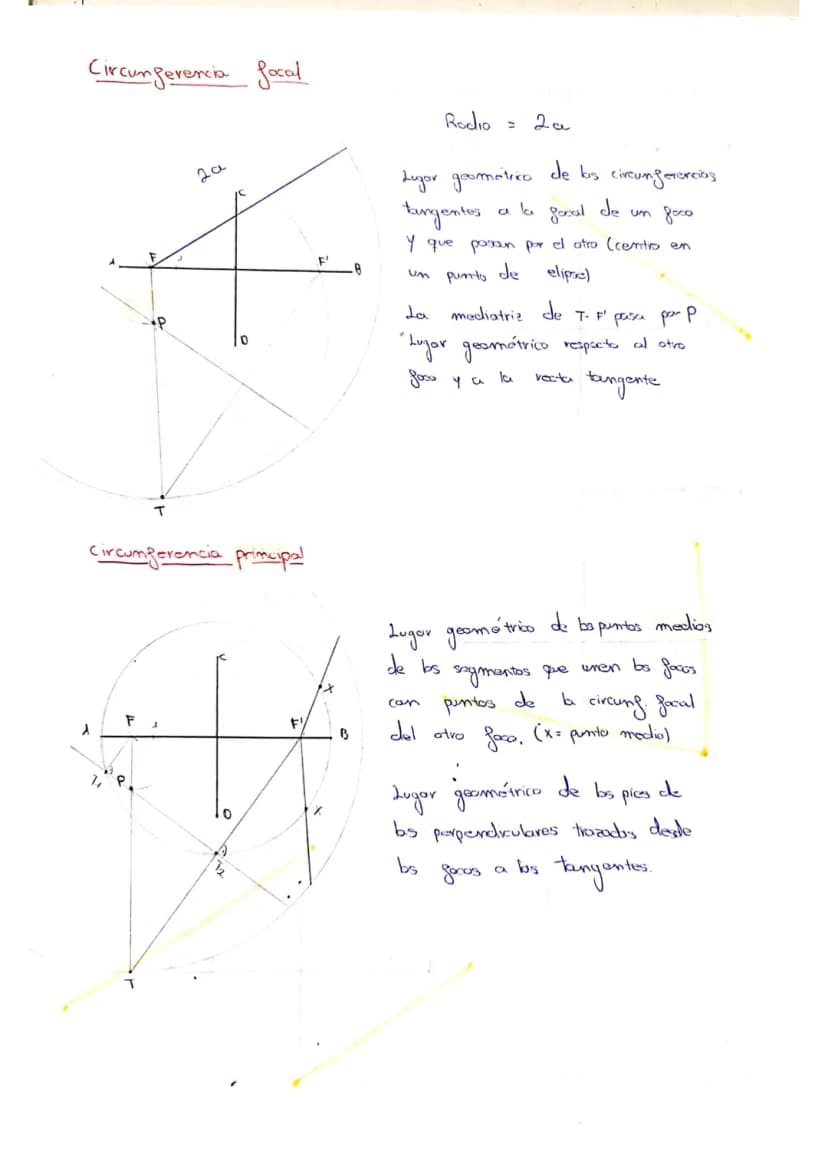

Las propiedades de la elipse son fundamentales para resolver ejercicios curvas cónicas selectividad resueltos. La circunferencia focal y la circunferencia principal son elementos clave para comprender el comportamiento de la curva.

Vocabulario: La circunferencia focal es el lugar geométrico de las circunferencias tangentes a la elipse desde un foco y que pasan por el otro foco.

Los lugares geométricos ejercicios resueltos relacionados con la elipse incluyen:

• La mediatriz de cualquier segmento que une un punto de la elipse con un foco
• El lugar geométrico de los puntos medios de los segmentos focales
• Las perpendiculares desde los focos a las tangentes

Trazado de Tangentes a la Elipse

El trazado de tangentes representa un aspecto crucial en ejercicios curvas cónicas evau PDF. Para trazar una tangente a una parábola por un punto exterior, se pueden utilizar varios métodos:

Highlight: El método más común para trazar tangentes desde un punto exterior implica:

1. Utilizar la circunferencia focal
2. Trazar perpendiculares específicas
3. Aplicar propiedades de mediatriz
4. Determinar los puntos de tangencia

Los problemas de lugares geométricos resueltos relacionados con tangentes requieren comprender la relación entre los focos, el punto exterior y los puntos de tangencia. La construcción de tangentes por un punto de la curva utiliza propiedades específicas de la elipse y sus elementos.

La resolución de ejercicios lugares geométricos 1 BACHILLERATO implica aplicar estas construcciones en situaciones prácticas y problemas geométricos complejos.

Construcción y Elementos de la Elipse en Dibujo Técnico

La elipse dibujo técnico constituye una de las curvas cónicas fundamentales que todo estudiante de 2º de Bachillerato debe dominar. Esta curva cerrada se genera cuando un plano corta un cono de revolución formando un ángulo con su base. Los elementos de la elipse principales incluyen el centro, los ejes mayor y menor, los vértices y los focos.

Para entender cómo hacer una elipse dibujo técnico, es esencial conocer sus métodos de construcción. El método por diámetros conjugados permite trazar la elipse cuando conocemos dos diámetros que mantienen una relación específica entre sí. Este procedimiento resulta especialmente útil cuando la elipse no está en posición canónica.

Definición: La elipse es el lugar geométrico de los puntos del plano cuya suma de distancias a dos puntos fijos llamados focos es constante e igual al eje mayor.

Los ejercicios curvas cónicas selectividad resueltos frecuentemente incluyen construcciones por puntos y por afinidad. La afinidad permite transformar una circunferencia en una elipse mediante una relación matemática precisa, siendo uno de los métodos más elegantes y eficientes.

Construcción de la Parábola y sus Propiedades

La parábola representa otra curva cónica fundamental en el estudio de curvas cónicas dibujo técnico 2 Bachillerato. Esta curva abierta se define como el lugar geométrico de los puntos que equidistan de un punto fijo (foco) y una recta fija (directriz).

Ejemplo: Para construir una parábola por puntos, se divide el segmento entre el vértice y un punto en partes iguales, trazando perpendiculares a la directriz y circunferencias con centro en el foco.

La construcción de tangente a una parábola por un punto exterior requiere un proceso específico que involucra la circunferencia focal y la mediatriz. Este procedimiento es fundamental para resolver problemas de lugares geométricos resueltos en exámenes de selectividad.

Los ejercicios lugares geométricos 1 BACHILLERATO frecuentemente incluyen construcciones de tangentes a parábolas, siendo esencial comprender tanto el método por punto de la curva como por punto exterior.

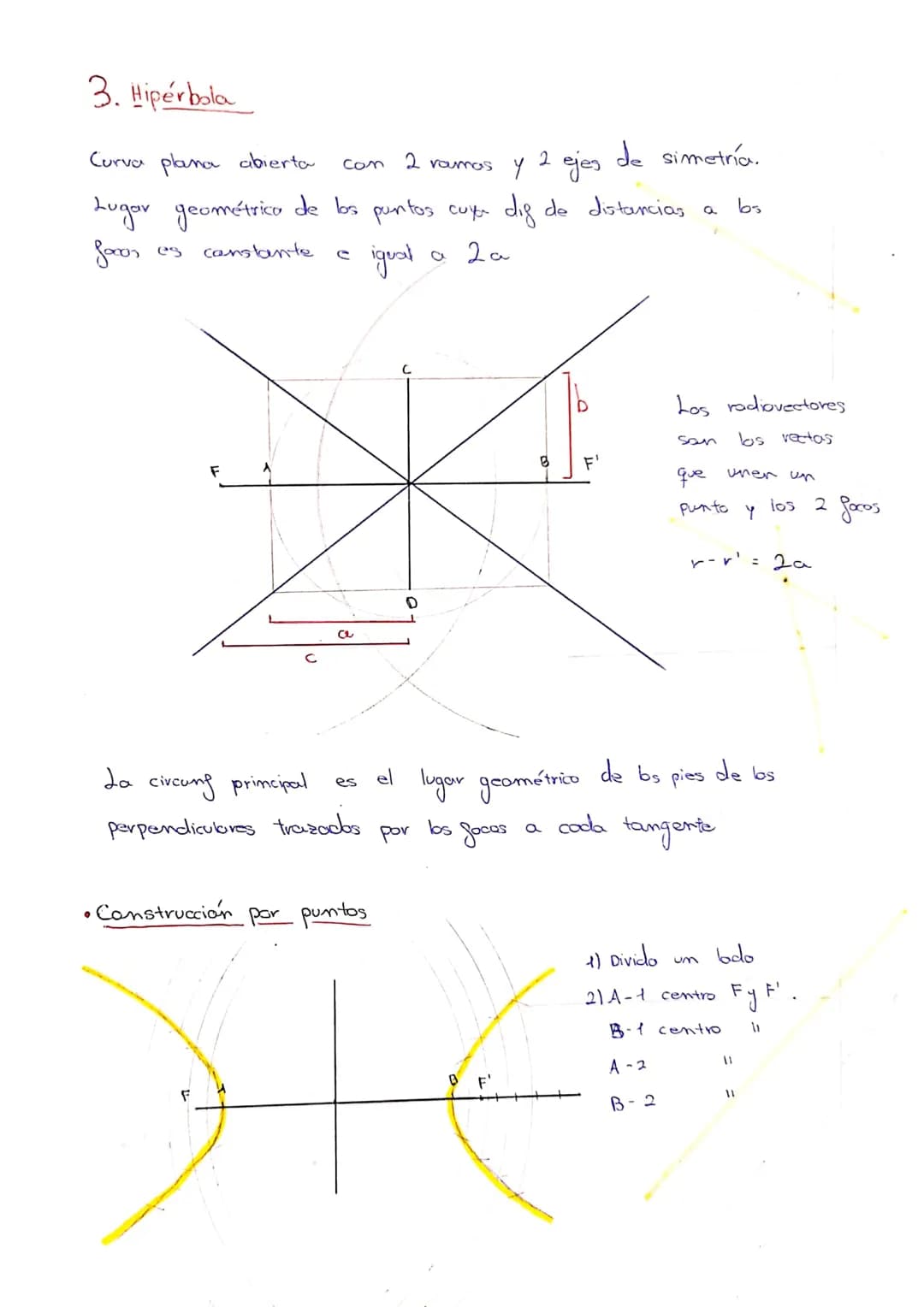

La Hipérbola: Características y Construcción

La hipérbola dibujo técnico se caracteriza por ser una curva abierta con dos ramas simétricas respecto a dos ejes perpendiculares. Esta curva cónica resulta fundamental en los ejercicios curvas cónicas evau PDF y forma parte esencial del temario.

Vocabulario: Los radiovectores son las rectas que unen cualquier punto de la hipérbola con los focos. La diferencia de sus longitudes es constante e igual al eje real.

Para calcular lugar geométrico de una hipérbola, es necesario conocer sus elementos principales: focos, vértices y ejes. La construcción por puntos requiere el uso de circunferencias focales y la aplicación de propiedades geométricas específicas.

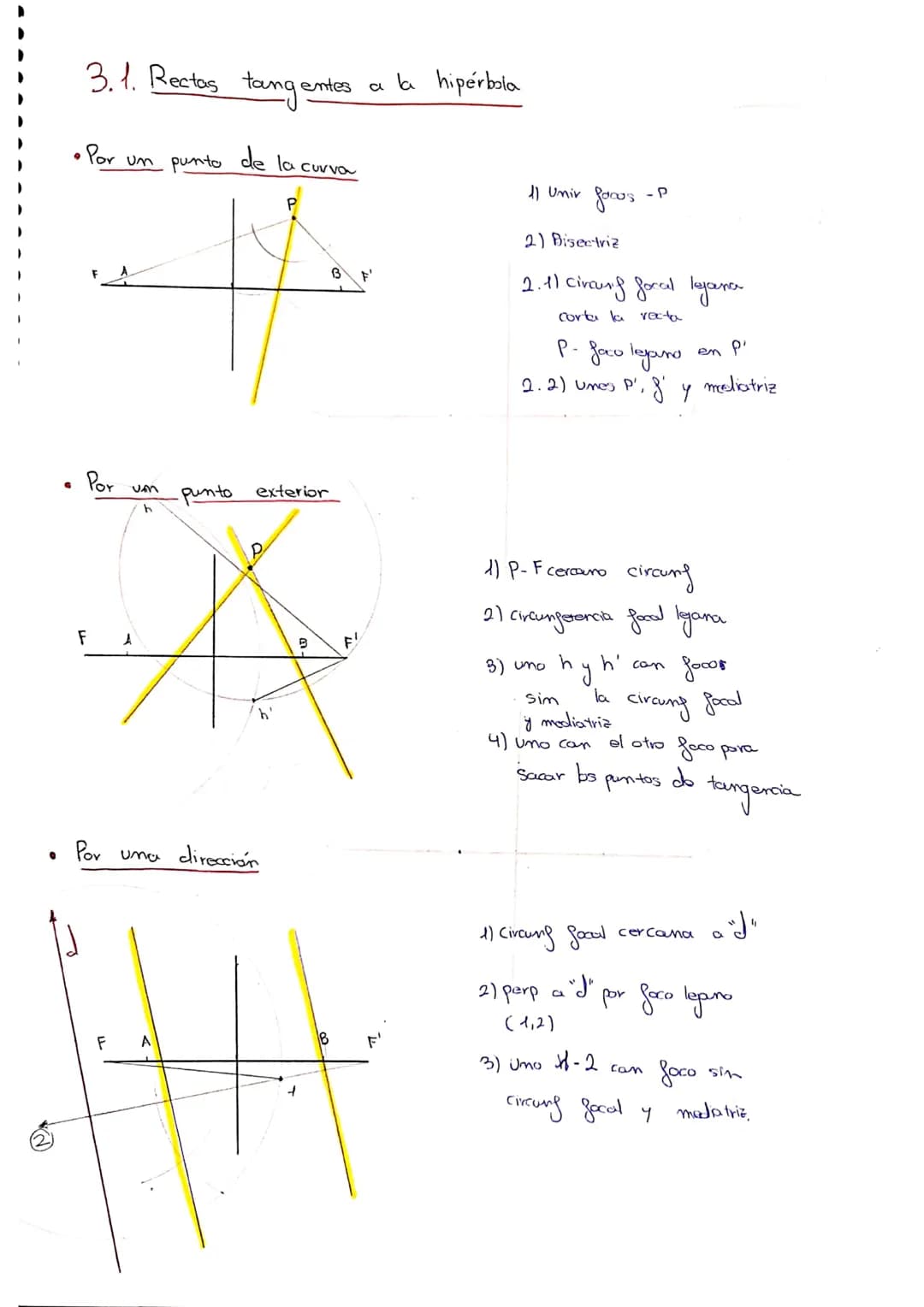

El trazado de tangentes a la hipérbola constituye uno de los lugar geométrico problemas más frecuentes en las pruebas de acceso universitario, requiriendo el dominio de diferentes métodos según el punto de tangencia sea conocido o exterior.

Métodos Avanzados de Construcción de Curvas Cónicas

Los ejercicios curvas cónicas selectividad resueltos frecuentemente combinan diferentes métodos de construcción. Para cómo construir una elipse, existen diversos procedimientos como el método del jardinero, por afinidad o por haces proyectivos.

Destacado: La afinidad en dibujo técnico permite transformar una circunferencia en una elipse mediante una relación matemática precisa, siendo uno de los métodos más eficientes.

Los problemas de lugares geométricos resueltos requieren un dominio profundo de las propiedades de cada cónica. La construcción de tangentes, por ejemplo, utiliza propiedades específicas como la bisectriz del ángulo focal en la elipse o la propiedad focal en la parábola.

La resolución de ejercicios lugares geométricos 1 BACHILLERATO debe abordarse de manera sistemática, identificando primero el tipo de cónica y sus elementos característicos, para luego aplicar el método de construcción más adecuado.

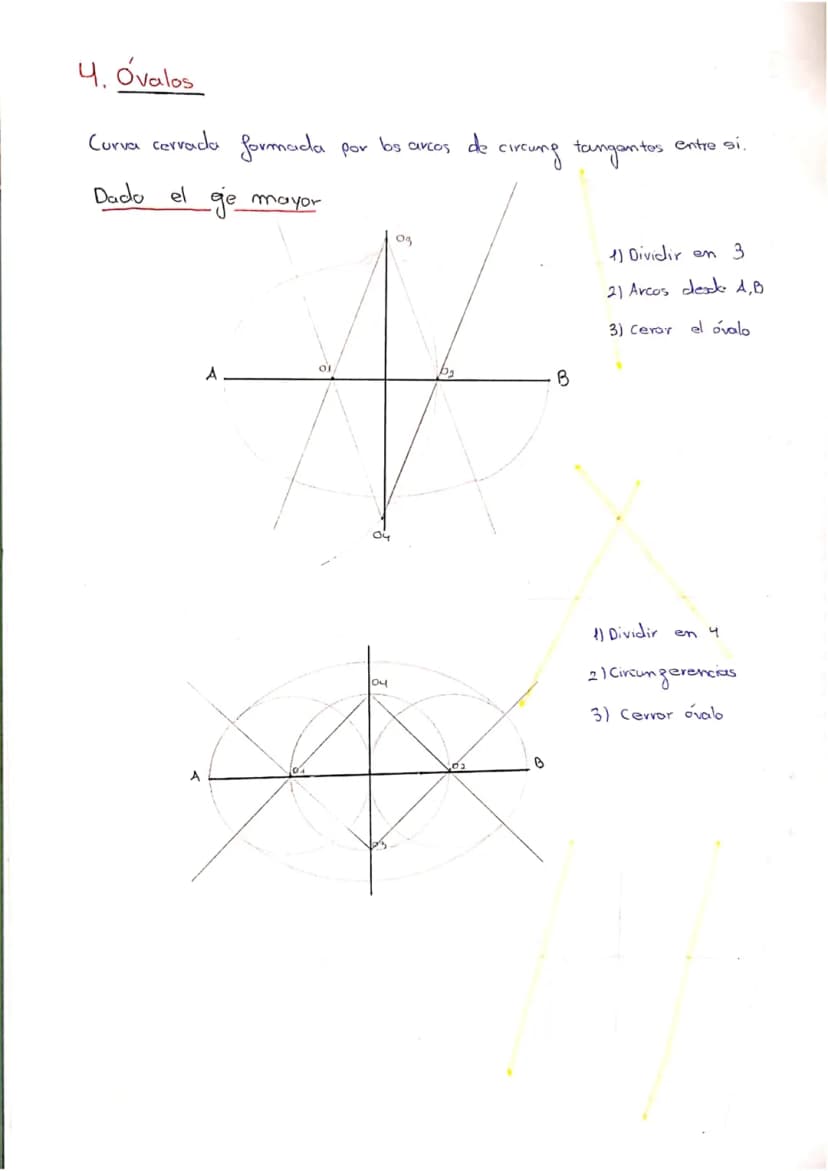

Construcción de Óvalos en Dibujo Técnico

Los óvalos son elementos fundamentales en el estudio de las curvas cónicas dibujo técnico 2 Bachillerato. Se definen como curvas cerradas formadas por arcos de circunferencia tangentes entre sí, que resultan esenciales para representar formas elípticas de manera aproximada en el dibujo técnico.

Definición: El óvalo es una curva técnica cerrada compuesta por varios arcos de circunferencia que se unen de forma tangente, creando una figura que se asemeja a una elipse pero se construye mediante procedimientos más sencillos.

La construcción de óvalos puede realizarse mediante dos métodos principales: el método de división en tres partes y el método de división en cuatro partes. Para el método de tres partes, se comienza dividiendo el eje mayor en tres segmentos iguales, estableciendo los centros de los arcos principales. Los arcos se trazan desde los puntos A y B, determinando los puntos de tangencia que permitirán cerrar la figura de manera suave y continua.

El método de cuatro partes resulta especialmente útil cuando se requiere una aproximación más precisa a la forma elíptica. Este procedimiento implica la división del eje mayor en cuatro segmentos iguales, seguido por la construcción de circunferencias auxiliares que determinarán los puntos de tangencia. La unión de estos puntos mediante arcos de circunferencia genera un óvalo más elaborado y preciso.

Destacado: La principal ventaja de los óvalos frente a las elipses es su facilidad de construcción en el dibujo técnico, ya que solo requieren el uso de compás y regla, sin necesidad de métodos más complejos.

Aplicaciones Prácticas de los Óvalos

En el contexto de ¿Cómo construir una elipse?, los óvalos proporcionan una alternativa práctica y eficiente, especialmente en situaciones donde la precisión matemática de una elipse no es crítica. Se utilizan frecuentemente en el diseño arquitectónico, ingeniería y diseño industrial.

Ejemplo: En arquitectura, los óvalos se emplean para diseñar arcos, ventanas y elementos decorativos. En ingeniería mecánica, son útiles para representar piezas con formas elípticas aproximadas.

La construcción de óvalos está estrechamente relacionada con los elementos de la elipse y forma parte fundamental de los lugares geométricos ejercicios resueltos. Su estudio permite comprender mejor las relaciones entre las diferentes curvas cónicas y su aplicación en problemas prácticos de diseño y construcción.

Para dominar la técnica de construcción de óvalos, es esencial practicar con diversos ejercicios que varían en complejidad y aplicación. Los ejercicios curvas cónicas selectividad resueltos suelen incluir problemas de construcción de óvalos, ya que son elementos frecuentes en las pruebas de acceso a la universidad.

Vocabulario: Puntos de tangencia: Puntos donde dos arcos de circunferencia se unen de manera suave, sin formar ángulos o esquinas visibles.
