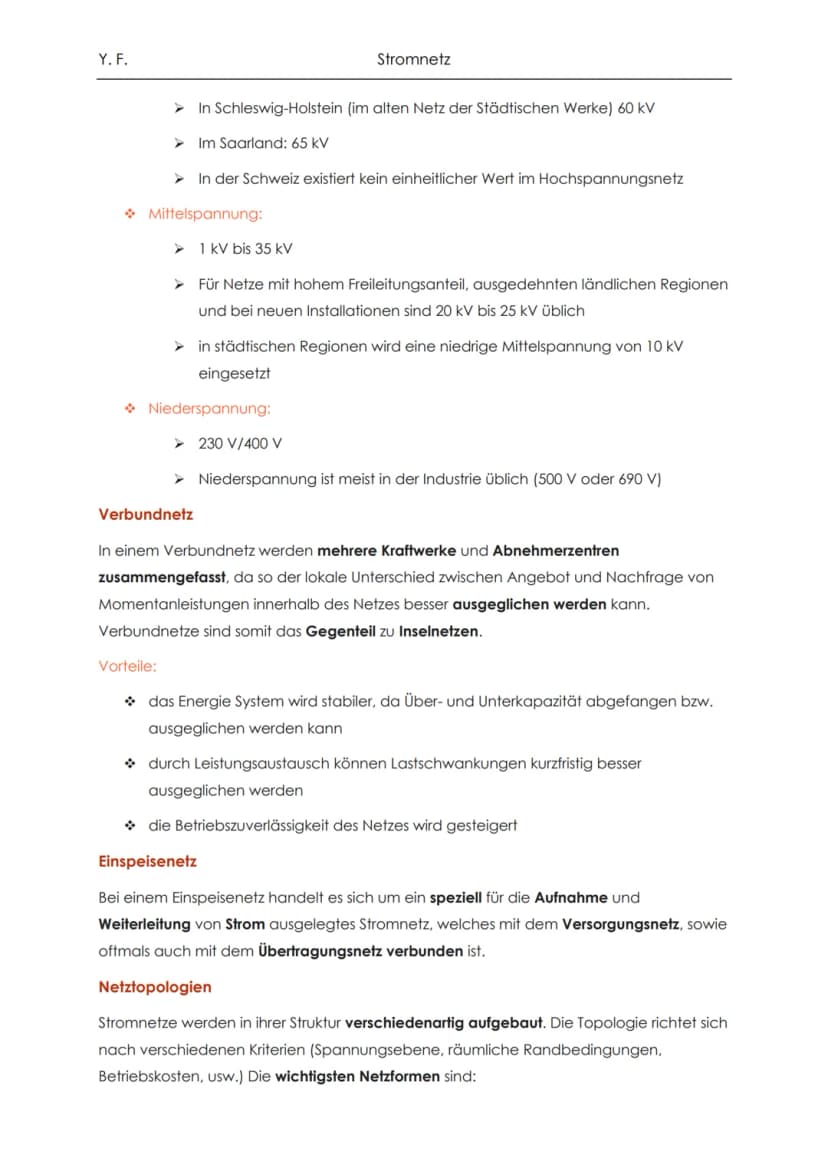

Verbundnetze und Netztopologien

Das Verbundnetz Deutschland spielt eine zentrale Rolle in der Stromversorgung. In einem Verbundnetz werden mehrere Kraftwerke und Abnehmerzentren zusammengeschlossen, um lokale Unterschiede zwischen Angebot und Nachfrage besser auszugleichen.

Vorteile des Verbundnetzes:

• Erhöhte Stabilität des Energiesystems
• Besserer Ausgleich von Lastschwankungen
• Gesteigerte Betriebszuverlässigkeit

Example: Bei einem plötzlichen Ausfall eines Kraftwerks kann das Verbundnetz schnell Energie aus anderen Regionen bereitstellen, um Stromausfälle zu vermeiden.

Ein spezieller Netztyp ist das Einspeisenetz, das für die Aufnahme und Weiterleitung von Strom ausgelegt und mit dem Versorgungs- und oft auch dem Übertragungsnetz verbunden ist.

Die Struktur von Stromnetzen variiert je nach Anforderungen. Die wichtigsten Netztopologien sind:

1. Strahlennetz: Von einer zentralen Speisestelle versorgt, mit strahlenförmig verlaufenden Leitungen zu den Verbrauchsstellen. Vorteile sind geringer Planungsaufwand und einfache Fehlersuche.

2. Ringnetz: Versorgung erfolgt in Form einer Ringleitung, wodurch Verbraucher von zwei Stellen versorgt werden können. Dies erhöht die Versorgungssicherheit.

3. Maschennetz: Eine erweiterte Form des Ringnetzes, typischerweise mit mehreren Speisepunkten und einem komplexen Netz aus Knoten und Zweigen. Findet Anwendung in Übertragungsnetzen mit Hoch- und Höchstspannung.

Highlight: Die Wahl der Netztopologie richtet sich nach Faktoren wie Spannungsebene, räumlichen Bedingungen und Betriebskosten.

Diese verschiedenen Netzstrukturen tragen dazu bei, dass das Stromnetz Deutschland flexibel und zuverlässig elektrische Energie vom Erzeuger zum Verbraucher transportieren kann.

Netztopologien und Strukturen

Die Struktur des Stromnetzes wird durch verschiedene Topologien bestimmt.

Definition: Strahlennetz, Ringnetz und Maschennetz sind die wichtigsten Netzformen, die sich nach Spannungsebene und räumlichen Bedingungen richten.

Example: Ein Strahlennetz versorgt von einer zentralen Stelle aus strahlenförmig die Verbrauchsstellen, während ein Ringnetz eine Versorgung über eine Ringleitung ermöglicht.

Highlight: Maschennetze stellen die komplexeste Form dar und finden besonders in Übertragungsnetzen mit Hoch- und Höchstspannung Anwendung.

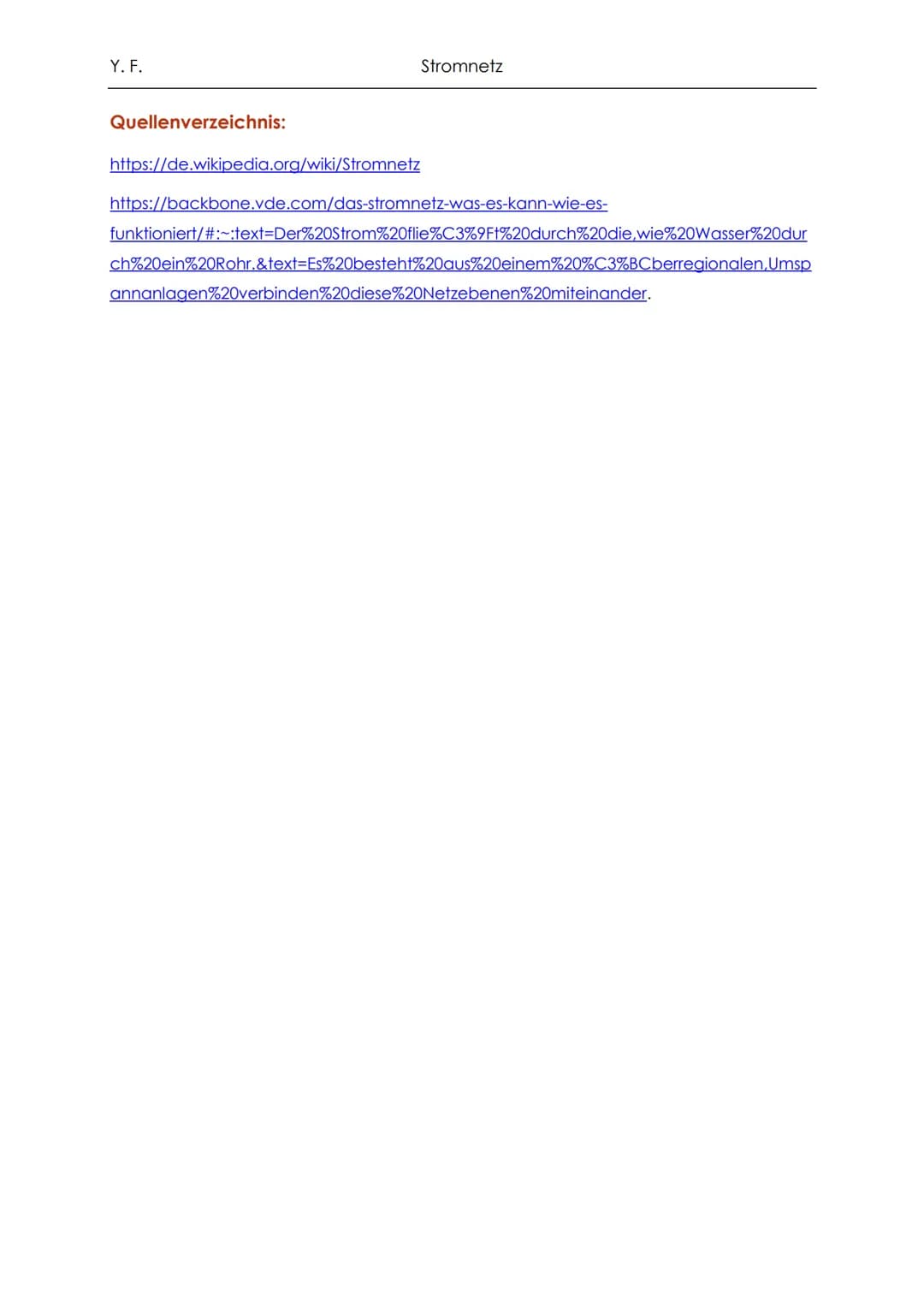

Quellenangaben und Referenzen

Die Informationen basieren auf verschiedenen Fachquellen und dem VDE-Backbone.

Highlight: Die Dokumentation stützt sich auf fundierte Quellen zur Beschreibung des Stromnetz Aufbau.

Definition: Die technischen Spezifikationen entsprechen den Spannungsebenen VDE und anderen relevanten Normen.

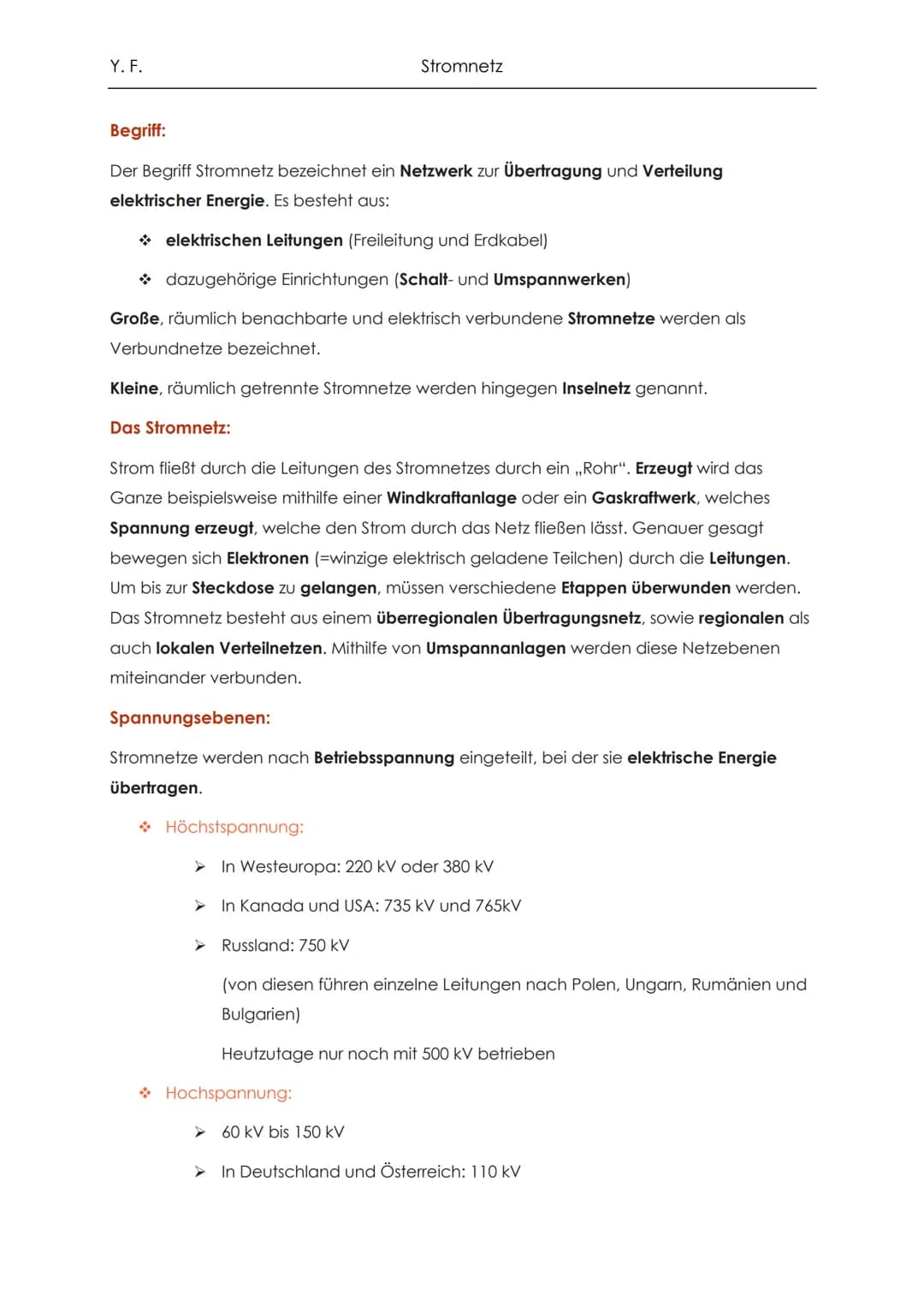

Grundlagen des Stromnetzes

Das Stromnetz Deutschland ist ein komplexes Netzwerk zur Übertragung und Verteilung elektrischer Energie. Es besteht aus elektrischen Leitungen (Freileitungen und Erdkabel) sowie dazugehörigen Einrichtungen wie Schalt- und Umspannwerken. Große, räumlich benachbarte und elektrisch verbundene Stromnetze werden als Verbundnetze bezeichnet, während kleine, räumlich getrennte Stromnetze als Inselnetze bekannt sind.

Definition: Ein Stromnetz ist ein System zur Übertragung und Verteilung elektrischer Energie, bestehend aus Leitungen und technischen Einrichtungen.

Der Stromfluss im Netz lässt sich vereinfacht als Bewegung von Elektronen durch Leitungen vorstellen. Die Energie wird beispielsweise durch Windkraftanlagen oder Gaskraftwerke erzeugt, die eine Spannung aufbauen, welche den Strom durch das Netz treibt.

Highlight: Das Stromnetz gliedert sich in ein überregionales Übertragungsnetz sowie regionale und lokale Verteilnetze, die durch Umspannanlagen miteinander verbunden sind.

Die Spannungsebenen im Stromnetz Deutschland sind wie folgt strukturiert:

1. Höchstspannung: In Westeuropa 220 kV oder 380 kV
2. Hochspannung: In Deutschland und Österreich typischerweise 110 kV
3. Mittelspannung: 1 kV bis 35 kV, oft 20 kV bis 25 kV in ländlichen Gebieten
4. Niederspannung: 230 V/400 V für Haushalte, bis zu 690 V in der Industrie

Vocabulary: kV steht für Kilovolt, eine Maßeinheit für elektrische Spannung.
