Entendiendo el Circuito Eléctrico

_54i16@_54i16

Add to Google sources

¿Alguna vez te has preguntado cómo funcionan los circuitos eléctricos...

1 / 10

of 10

10
80
COS (100
土
20л 400m H
200m H
M
m
m
300MH +
10~
VO
Souf
720 cos(100t+90°) v
temporal
→ Sasorial.
R= 202
B=202
400mH
2=2200(400m) = 40;

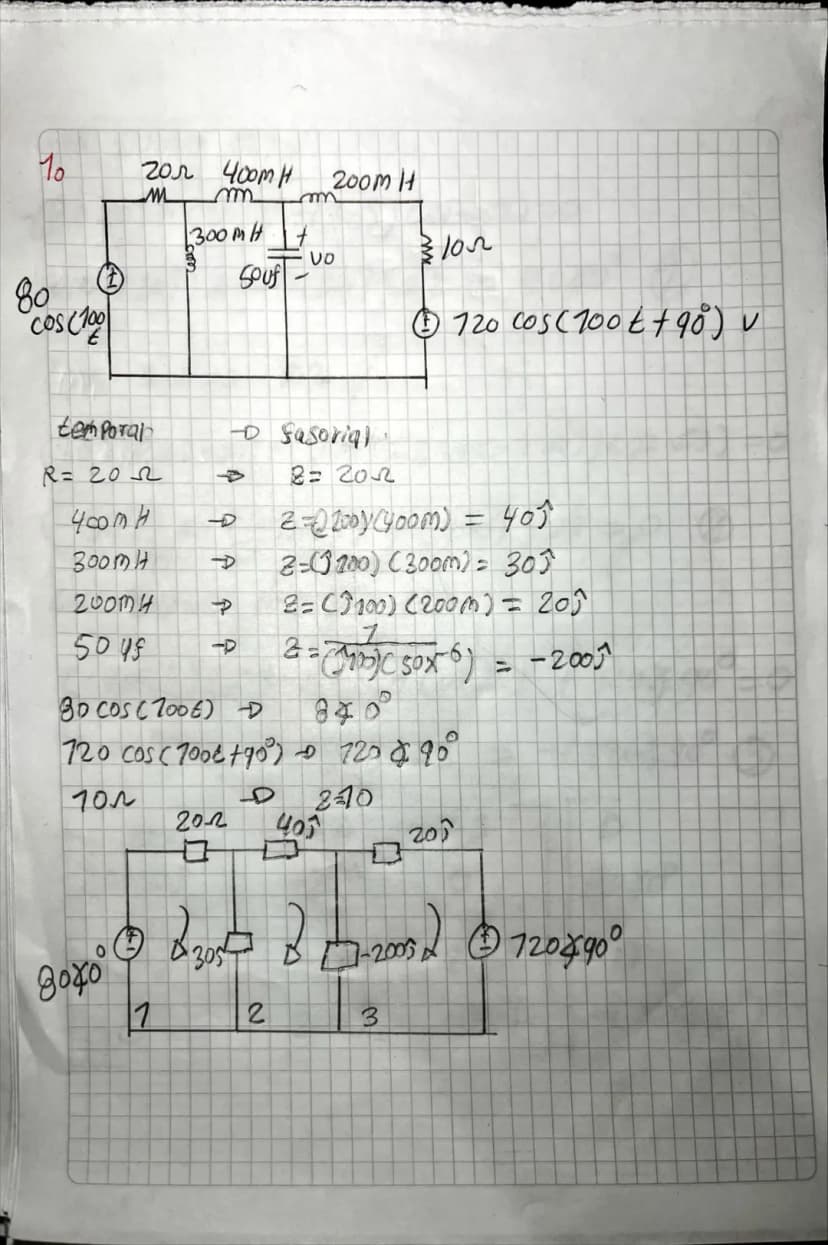

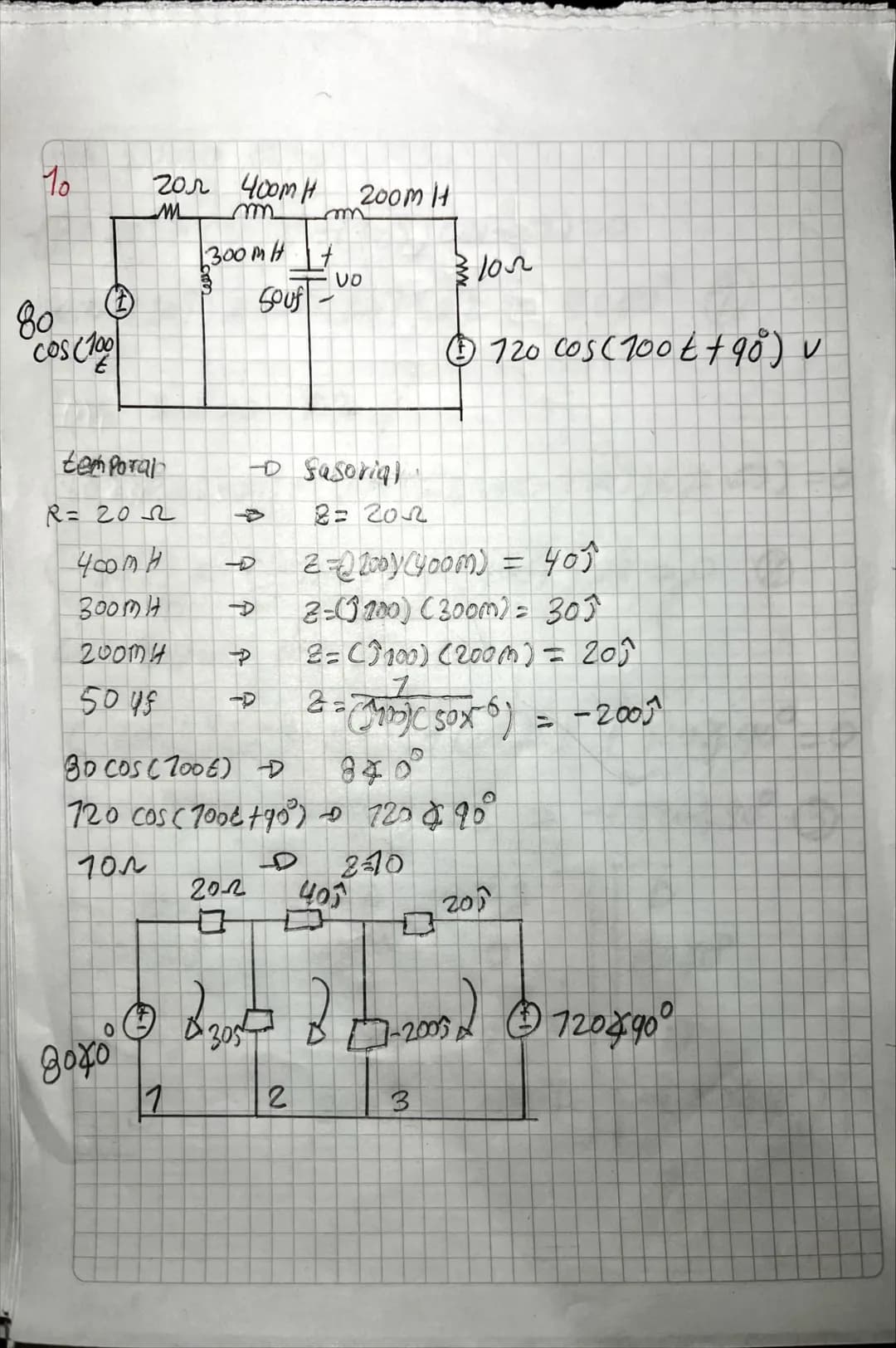

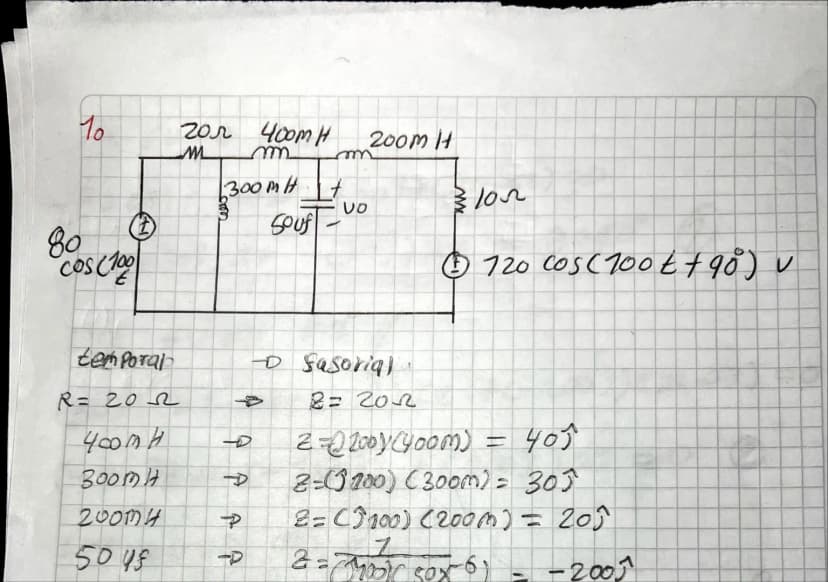

Configuración del Circuito con Impedancias

Imagínate que tienes un circuito con diferentes componentes como resistencias, inductancias y capacitores conectados entre sí. En este problema trabajamos con impedancias complejas que se miden en ohms (Ω) y una fuente de voltaje alterna.

El circuito tiene tres nodos principales con impedancias de 400mH, 300mH y 200mH. La fuente de voltaje es 720 cos $100t+90°$ V, que es una señal senoidal con frecuencia específica.

Para resolver este tipo de circuitos, convertimos todo al dominio fasorial, donde las señales senoidales se representan como números complejos. Esto hace los cálculos mucho más manejables.

Tip clave: Recuerda que en el dominio fasorial, las inductancias se convierten en jωL y las capacitancias en -j/(ωC), donde ω = 100 rad/s.

of 10

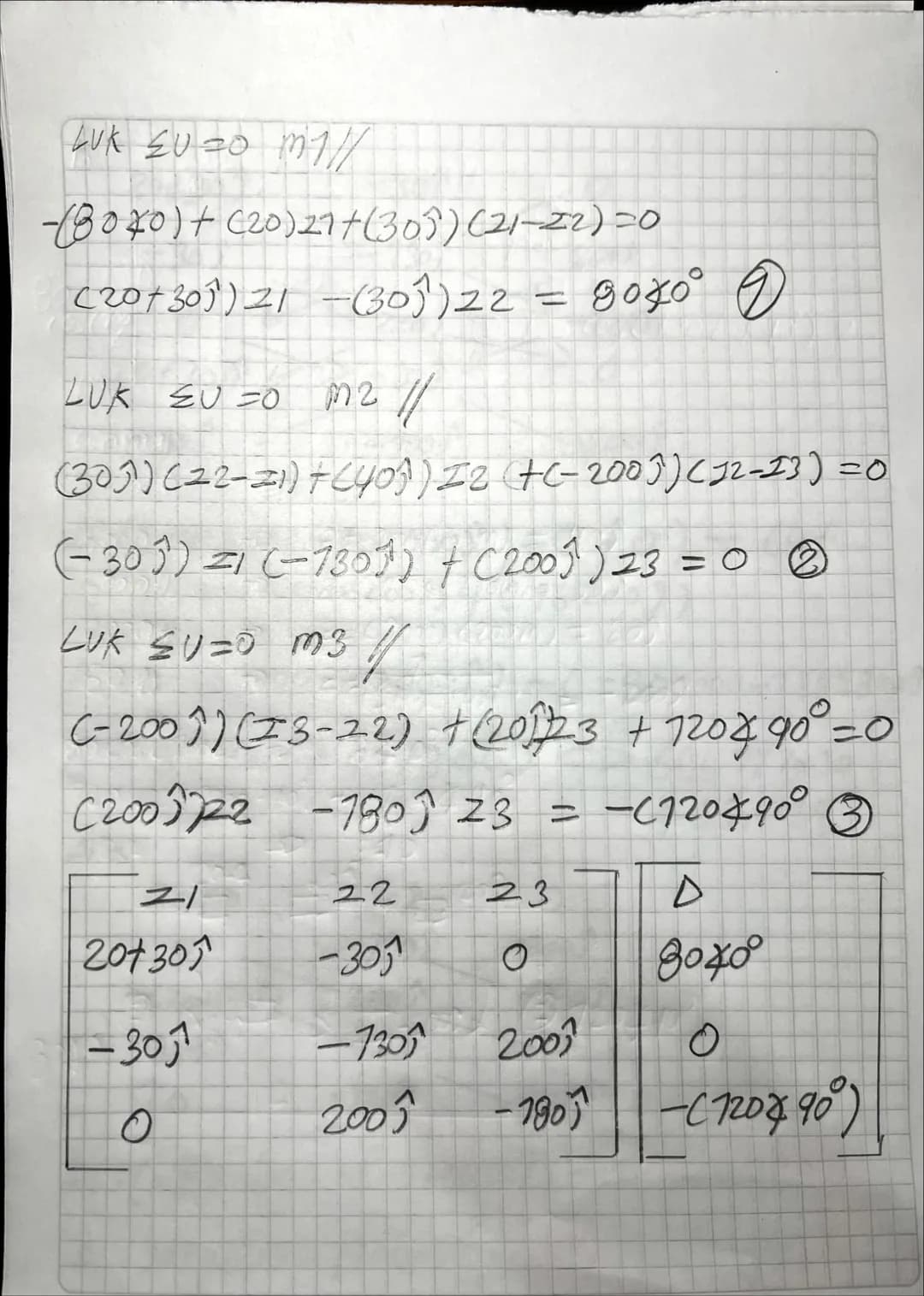

Aplicación de las Leyes de Kirchhoff

Ahora viene la parte donde aplicamos las leyes de Kirchhoff para cada nodo del circuito. Es como escribir ecuaciones que describen cómo se comporta la corriente en cada punto.

Para cada nodo, la suma de corrientes que entran debe ser igual a la suma de corrientes que salen. Esto nos da un sistema de ecuaciones lineales que podemos resolver usando métodos matriciales.

Las ecuaciones quedan expresadas en términos de las corrientes I₁, I₂ e I₃, donde cada una tiene su propia impedancia característica. El resultado son tres ecuaciones simultáneas con números complejos.

Dato importante: Las impedancias calculadas son: Z₁ = 40Ω, Z₂ = 30Ω, y Z₃ = 20Ω para este circuito específico.

of 10

Formulación del Sistema Matricial

Aquí organizamos todas las ecuaciones en forma matricial para poder resolverlas sistemáticamente. Es como ordenar toda la información en una tabla gigante que la calculadora puede procesar.

La matriz del sistema tiene la forma [A][I] = [B], donde [A] contiene los coeficientes de las impedancias, [I] son las corrientes desconocidas, y [B] contiene los términos de la fuente de voltaje.

El determinante principal de la matriz nos indica si el sistema tiene solución única. En este caso, el determinante Δ resulta ser un número complejo que confirma que podemos resolver el sistema.

Estrategia de estudio: Practica organizando las ecuaciones paso a paso antes de intentar resolver la matriz completa.

of 10

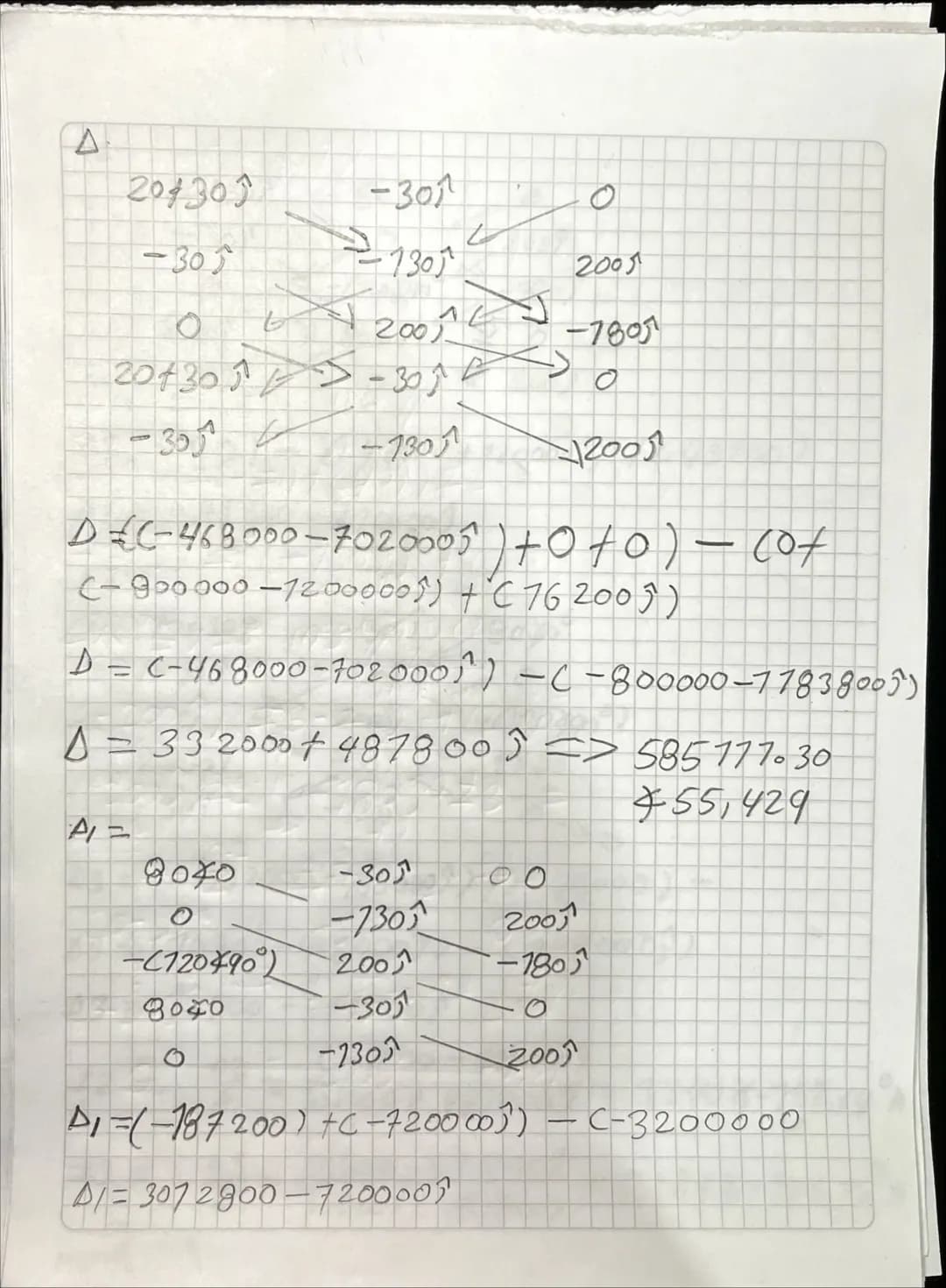

Cálculo de Determinantes

Este es el momento donde hacemos el trabajo pesado de calcular los determinantes para encontrar las corrientes. Usamos la regla de Cramer, que básicamente dice que cada corriente es igual a un determinante dividido por el determinante principal.

Para encontrar I₁, calculamos Δ₁ reemplazando la primera columna de la matriz con los términos independientes. El mismo proceso se repite para Δ₂ y Δ₃.

Los números se vuelven grandes y complejos, pero con paciencia y calculadora obtienes: Δ = 585,177.30°. Este será el denominador para todas las corrientes.

Consejo práctico: Usa una calculadora científica que maneje números complejos para evitar errores de cálculo.

of 10

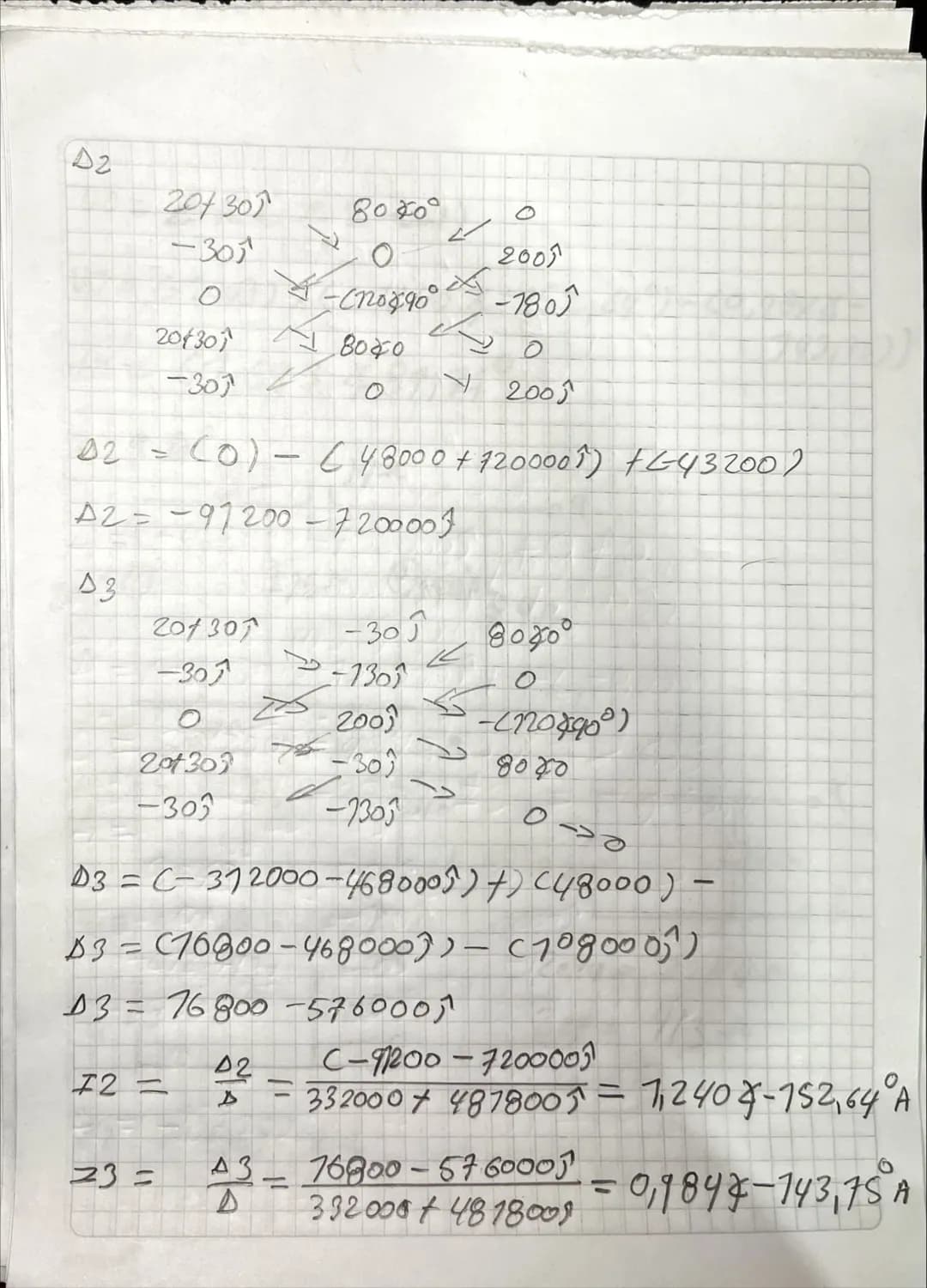

Resolución de las Corrientes

Ya con los determinantes calculados, podemos encontrar cada corriente fasorial del circuito. Es como despejar las incógnitas en un sistema de ecuaciones, pero con números complejos.

Las corrientes se calculan como: I₁ = Δ₁/Δ, I₂ = Δ₂/Δ, I₃ = Δ₃/Δ. Cada resultado tiene una magnitud y un ángulo de fase que nos dice tanto la intensidad como el desfase de la corriente.

Los resultados muestran corrientes con diferentes fases, lo que es típico en circuitos de corriente alterna. Por ejemplo, I₂ = 0,9844∠-143,75° A.

Punto clave: El ángulo negativo indica que esta corriente está atrasada respecto a la referencia del voltaje.

of 10

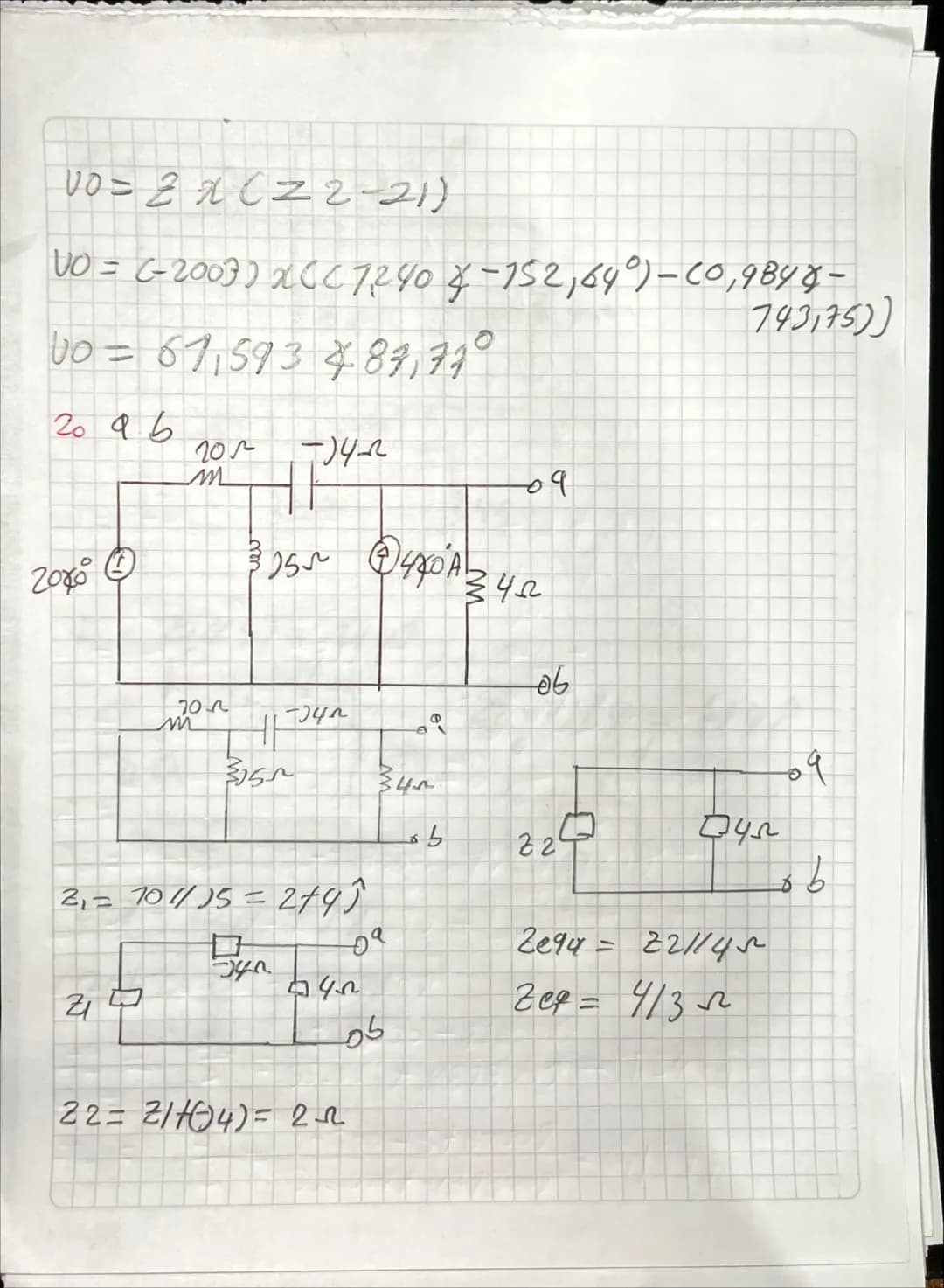

Verificación con Voltajes Nodales

Para asegurarnos de que nuestros cálculos están correctos, verificamos los voltajes en los nodos usando la ley de Ohm en forma compleja: V = Z × I.

El voltaje V₀ se calcula como la diferencia entre las corrientes multiplicada por las impedancias correspondientes. Esto nos da V₀ = 67,593∠89,770° V.

También calculamos las corrientes individuales en forma rectangular: I₁ = 2+j4 A, I₂ = 6+j4 A. Esta forma es útil para hacer sumas y restas de corrientes.

Verificación importante: Los voltajes calculados deben ser consistentes con la fuente original del circuito.

of 10

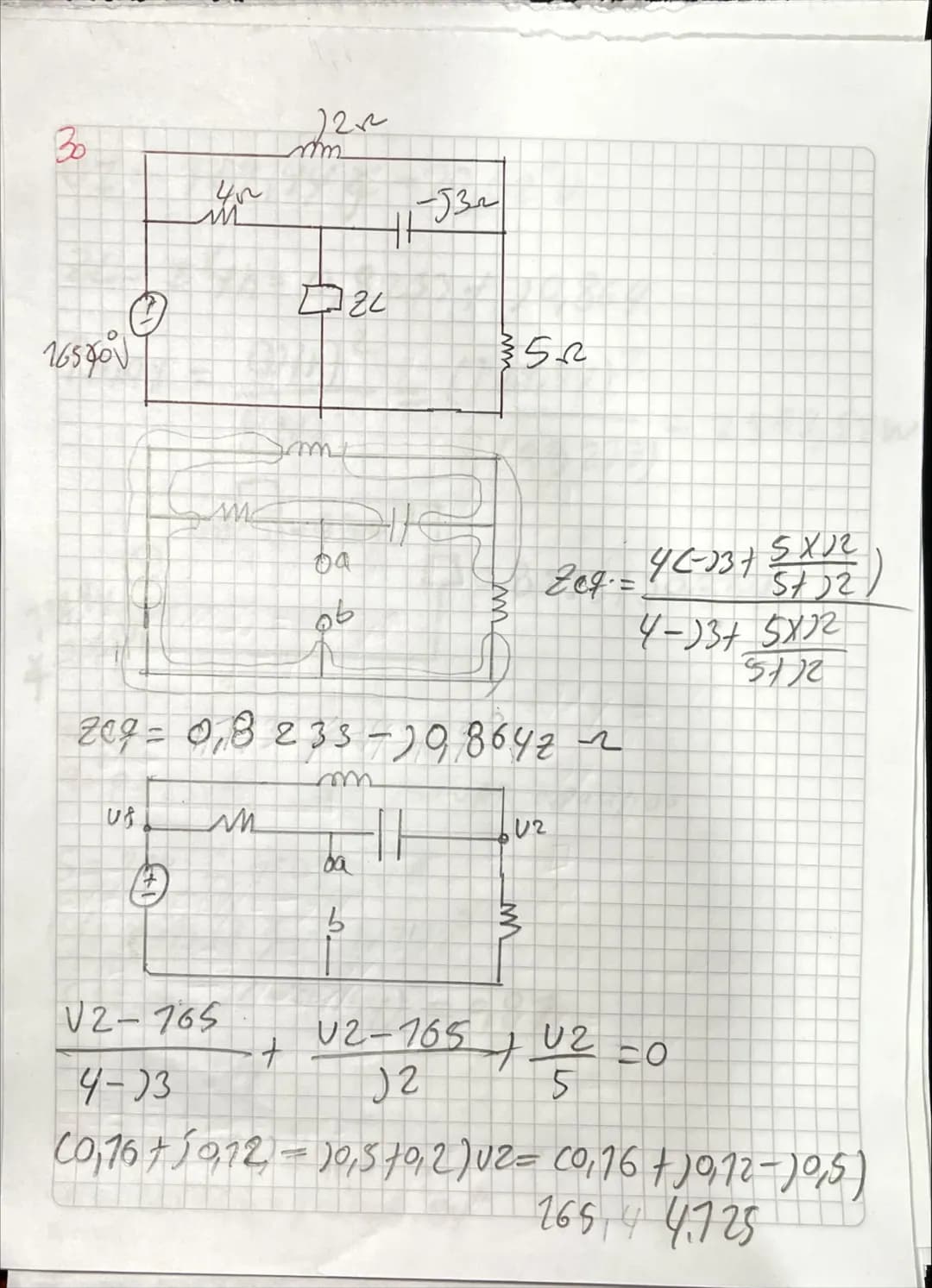

Análisis de Impedancias Equivalentes

En esta sección analizamos cómo se comportan las impedancias equivalentes cuando tenemos resistencias e reactancias en paralelo y serie. Es como simplificar un circuito complejo en uno más manejable.

Las impedancias se combinan según las reglas: en serie se suman directamente, en paralelo se usa la fórmula del producto sobre la suma. Con números complejos esto incluye tanto la parte real (resistiva) como la imaginaria (reactiva).

Por ejemplo, una impedancia de 70Ω en paralelo con -j4Ω da una impedancia equivalente diferente que debemos calcular cuidadosamente.

Regla de oro: Siempre convierte todo a forma rectangular antes de hacer sumas, y a forma polar antes de hacer multiplicaciones.

of 10

Cálculos de Potencia en AC

Ahora llegamos a la parte práctica: calcular la potencia real que consume el circuito. En corriente alterna, la potencia no es tan simple como V×I porque hay desfases entre voltaje y corriente.

Tenemos tres tipos de potencia: potencia real (P, en watts), potencia reactiva (Q, en VAR), y potencia aparente (S, en VA). Estas se relacionan mediante el triángulo de potencias.

Los cálculos muestran valores como V₂ = 129,994∠-20,62° V y una potencia máxima de Pmax = 2563,52 W para las condiciones dadas del circuito.

Aplicación real: Estos cálculos son fundamentales para diseñar sistemas eléctricos eficientes en hogares e industrias.

of 10

Factor de Potencia y Eficiencia

El factor de potencia te dice qué tan eficientemente está usando la energía tu circuito. Un factor de potencia bajo significa que estás "desperdiciando" energía en componentes reactivos.

En este ejemplo, obtenemos un factor de potencia fp = cos(-29,74°) = 0,87, lo que indica una eficiencia bastante buena. La potencia real es P = 269 W, mientras que la potencia reactiva es Q = 750 VAR capacitivo.

La potencia aparente total es S = 799 VA, y el ángulo de fase θ = -29,74° nos confirma que el circuito tiene carácter capacitivo.

Dato curioso: Un factor de potencia de 0,87 significa que el 87% de la energía se usa productivamente, mientras que el 13% se "pierde" en efectos reactivos.

of 10

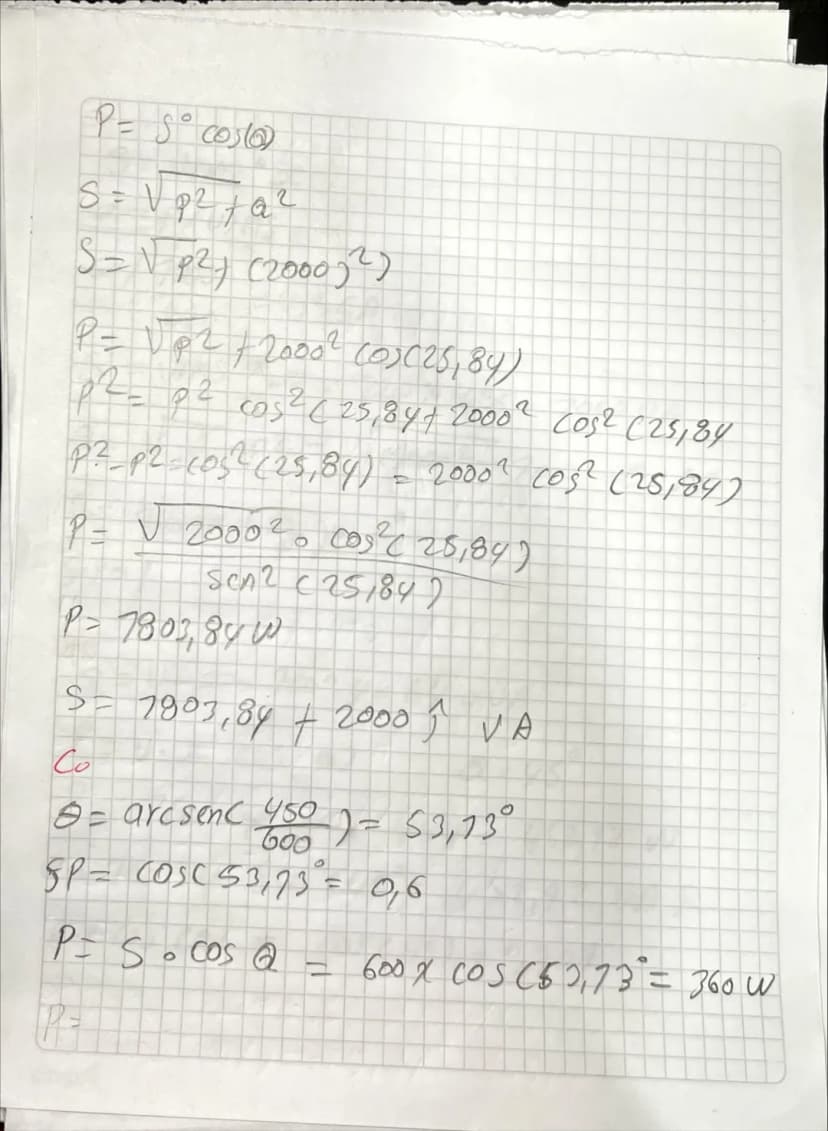

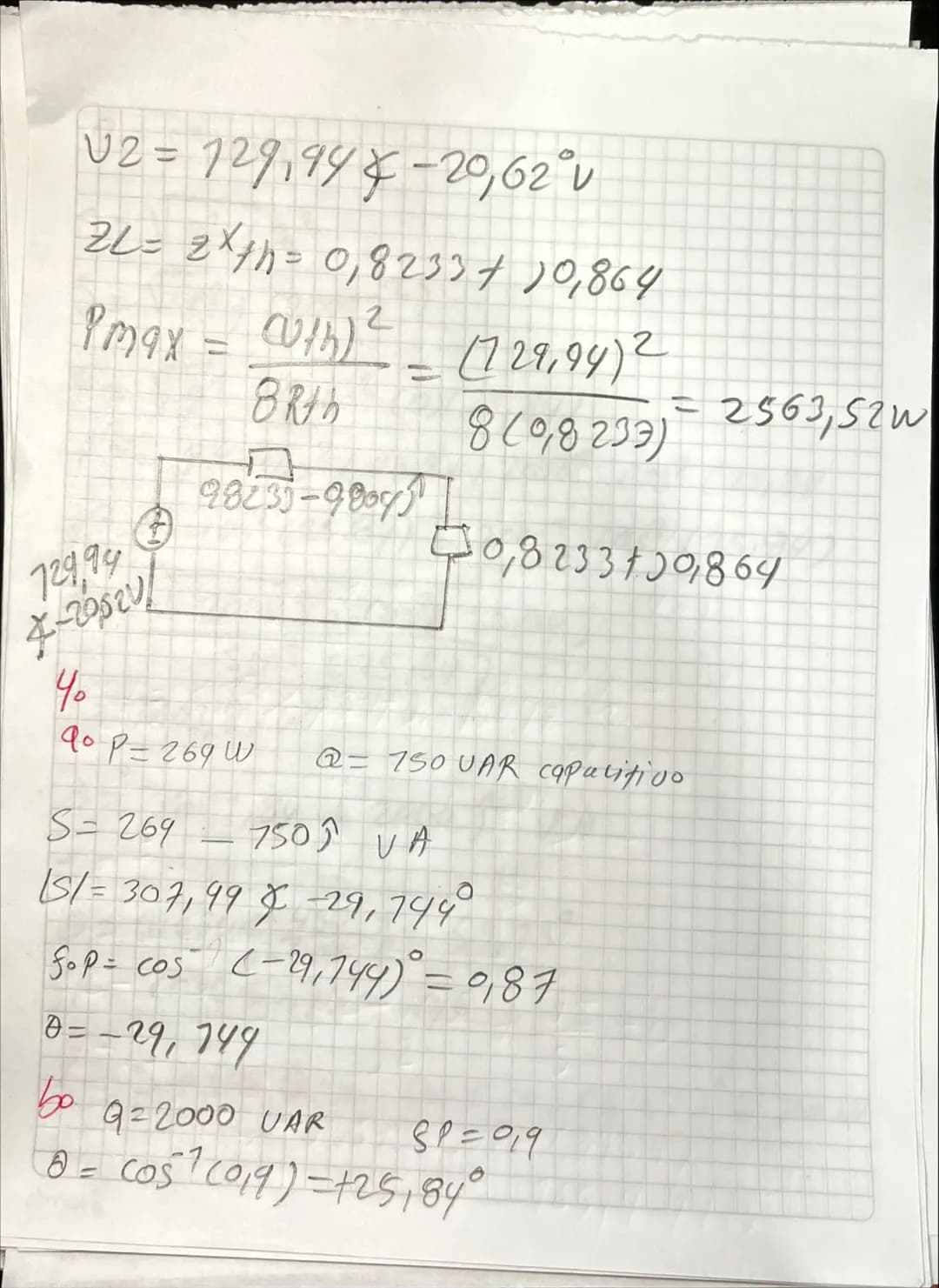

Optimización de Potencia

Para finalizar, aprendemos a calcular la potencia óptima en diferentes condiciones de carga. Esto es crucial cuando diseñas circuitos que deben trabajar con máxima eficiencia.

Usando las relaciones P = S·cos(θ) y S = √ $P² + Q²$ , podemos encontrar los valores ideales para diferentes escenarios. Por ejemplo, con Q = 2000 VAR y un ángulo de 25,84°, obtenemos P = 7803,84 W.

El último ejemplo muestra un circuito con S = 600 VA y θ = 53,73°, resultando en P = 360 W de potencia útil. Este tipo de cálculos son esenciales en ingeniería eléctrica.

Aplicación práctica: Estos principios te ayudarán a entender por qué algunas empresas pagan multas por bajo factor de potencia y cómo corregirlo.
