Fundamentos de la Neumática e Hidráulica

¿Has visto alguna vez cómo funciona un taladro neumático o una grúa hidráulica? La neumática usa aire comprimido a presión para hacer trabajo, mientras que la hidráulica emplea agua comprimida con el mismo objetivo.

El aire tiene grandes ventajas: es abundante, limpio y no explota como otros combustibles. Además, permite trabajar a velocidades muy altas que puedes regular fácilmente. Sin embargo, también tiene sus pegas: hace bastante ruido y no puede aplicar fuerzas tan grandes como otros sistemas.

Las leyes fundamentales que rigen estos sistemas son bastante sencillas. La ley de Boyle-Mariotte te dice que si mantienes la temperatura constante, la presión y el volumen siempre se compensan. Las leyes de Gay-Lussac y Charles explican cómo la temperatura afecta al volumen y la presión respectivamente.

Recuerda: El aire que respiramos está compuesto por 78% nitrógeno, 21% oxígeno y 1% otros gases. ¡Esta mezcla es perfecta para sistemas neumáticos!

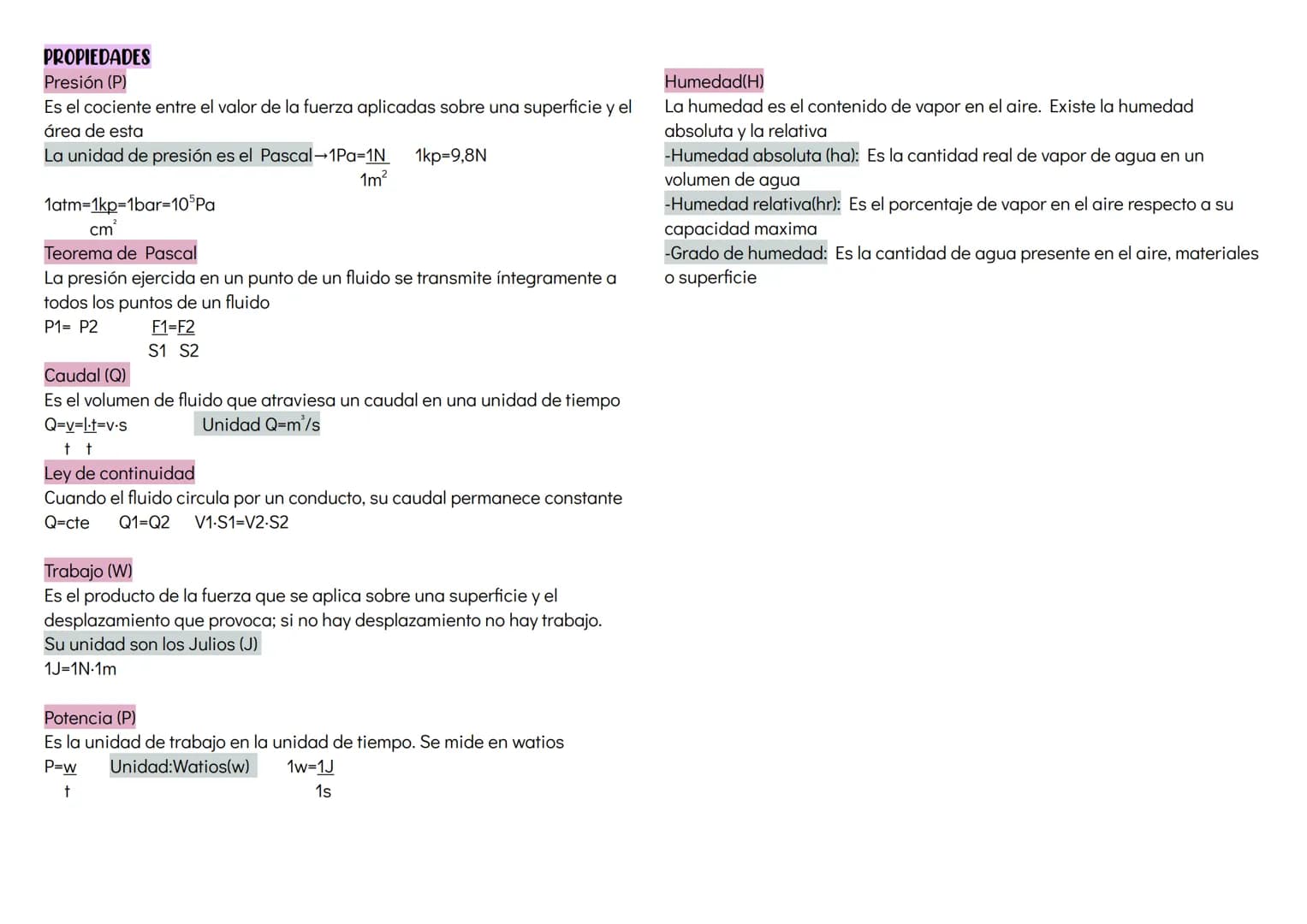

Propiedades Físicas Fundamentales

Entender la presión es clave para dominar estos sistemas. Se calcula dividiendo la fuerza aplicada entre el área de la superficie, y se mide en Pascales. El teorema de Pascal es genial: la presión que ejerces en un punto se transmite por igual a todo el fluido.

El caudal te indica cuánto fluido pasa por un punto en un tiempo determinado. Piensa en una manguera: si reduces el diámetro, el agua sale con más velocidad para mantener el mismo caudal. Esto es la ley de continuidad.

El trabajo solo existe cuando hay fuerza Y desplazamiento. Si empujas una pared sin moverla, no realizas trabajo físico (aunque te canses). La potencia mide qué tan rápido haces ese trabajo, como la diferencia entre subir escaleras caminando o corriendo.

La humedad del aire puede fastidiar los sistemas neumáticos. Por eso es importante distinguir entre humedad absoluta (cantidad real de vapor) y humedad relativa (porcentaje respecto al máximo posible).

Dato útil: 1 atmósfera = 1 bar = 10⁵ Pascales. ¡Memorizarlo te ahorrará cálculos!

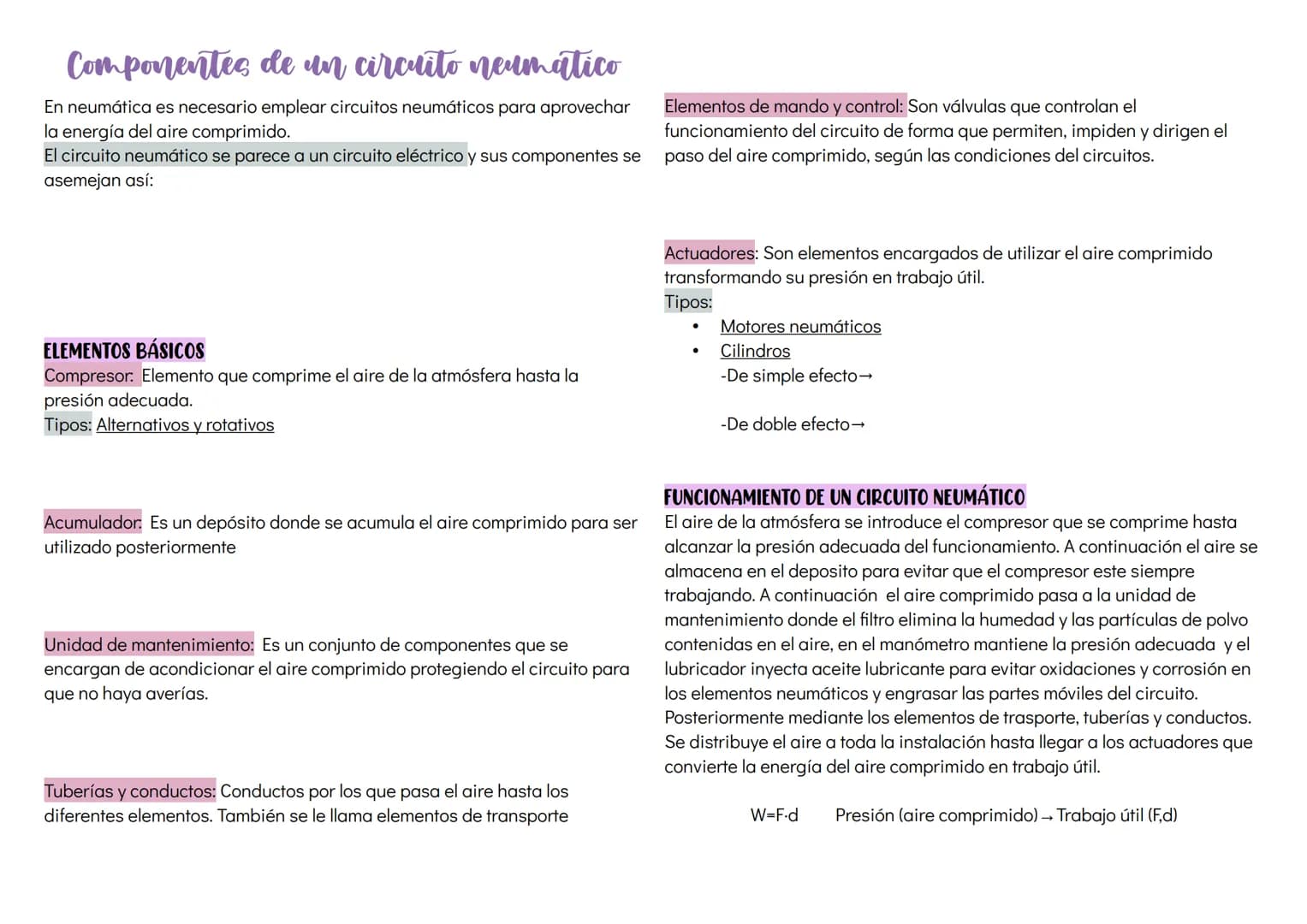

Componentes del Circuito Neumático

Un circuito neumático funciona como uno eléctrico, pero en lugar de corriente, circula aire comprimido. Cada componente tiene una función específica que mantiene todo el sistema funcionando correctamente.

El compresor es el corazón del sistema: toma aire de la atmósfera y lo comprime hasta la presión necesaria. El acumulador actúa como una batería, almacenando aire comprimido para que el compresor no tenga que trabajar constantemente. La unidad de mantenimiento limpia, regula y lubrica el aire antes de llegar a los componentes principales.

Los actuadores son donde ocurre la magia: transforman la presión del aire en trabajo útil. Los cilindros de simple efecto solo empujan en una dirección, mientras que los de doble efecto pueden empujar y tirar. Los motores neumáticos crean movimiento rotativo.

El funcionamiento es un proceso ordenado: aire atmosférico → compresor → depósito → filtrado y regulación → distribución → trabajo útil. Cada paso es esencial para que el sistema funcione eficientemente.

Consejo práctico: La fórmula W = F × d te ayudará a calcular el trabajo realizado por cualquier actuador.

Válvulas y Control del Sistema

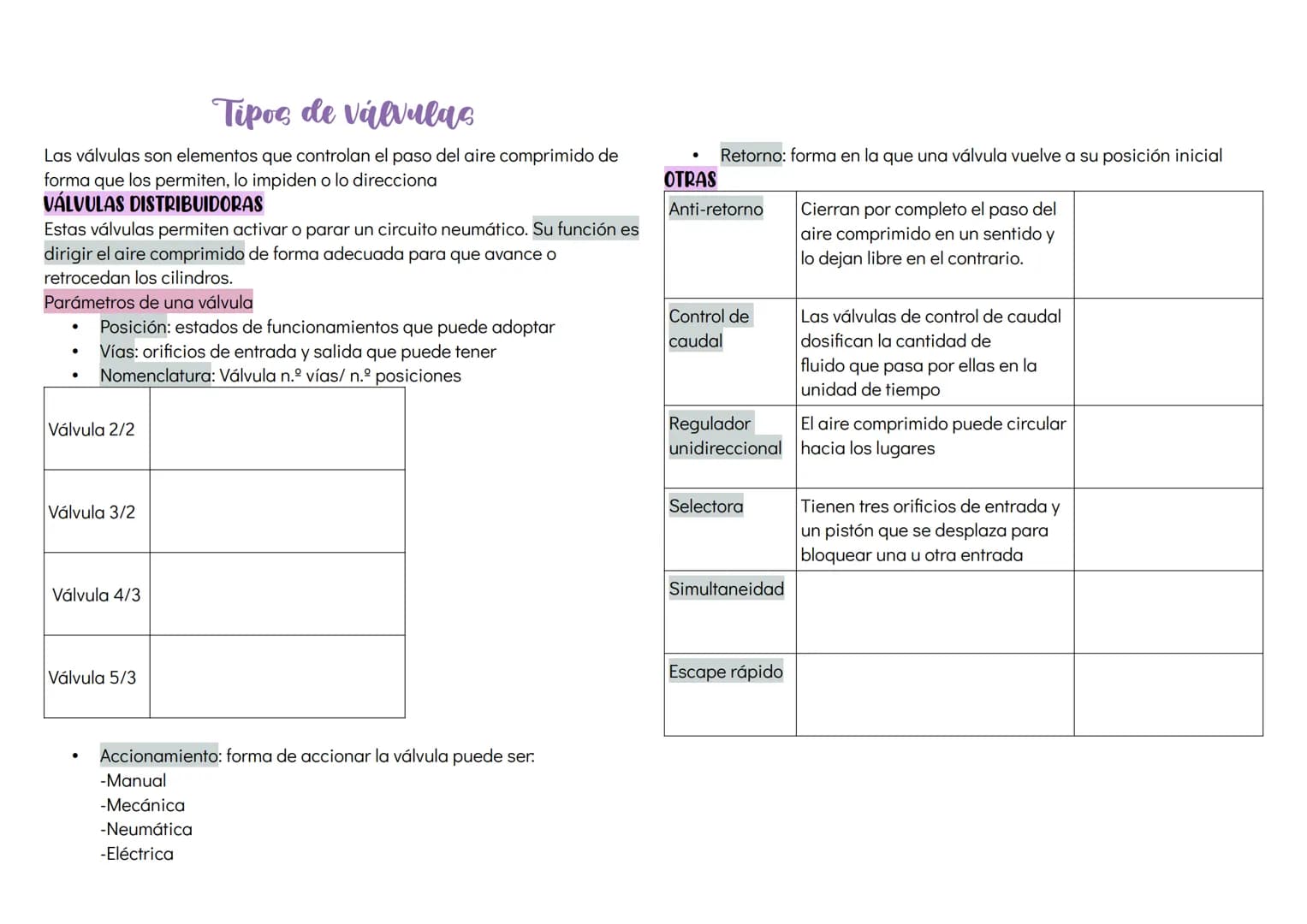

Las válvulas son como los interruptores y direccionales del circuito: controlan cuándo, dónde y cómo fluye el aire comprimido. Sin ellas, sería imposible controlar cualquier sistema neumático.

Las válvulas distribuidoras son las más importantes porque deciden la dirección del aire. Se clasifican por vías (orificios) y posiciones (estados). Una válvula 4/3 tiene 4 vías y 3 posiciones, lo que permite control muy preciso del movimiento.

El accionamiento puede ser manual (tu presionas), mecánico (algo toca un sensor), neumático (usa la propia presión del aire) o eléctrico (mediante señales). El retorno determina cómo vuelve la válvula a su posición original.

Existen válvulas especializadas para cada necesidad: anti-retorno (solo permite flujo en una dirección), control de caudal (regula la velocidad), selectora (elige entre dos entradas) y escape rápido (acelera el retorno de cilindros). Cada una resuelve problemas específicos del circuito.

Truco para exámenes: La nomenclatura siempre es "vías/posiciones". ¡No lo olvides!
