¿Has notado que tu móvil funciona diferente a los electrodomésticos...

1 / 10

of 10

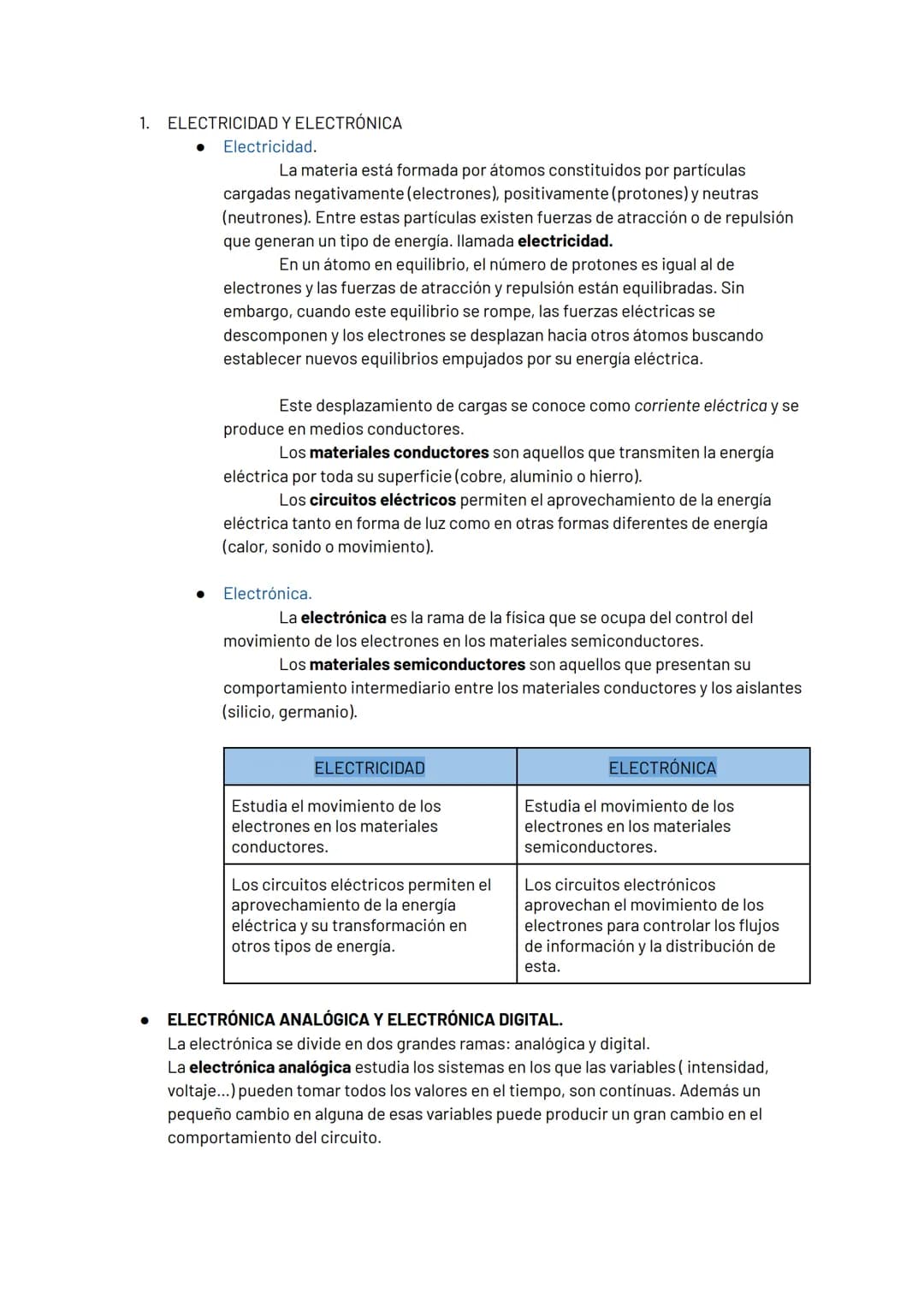

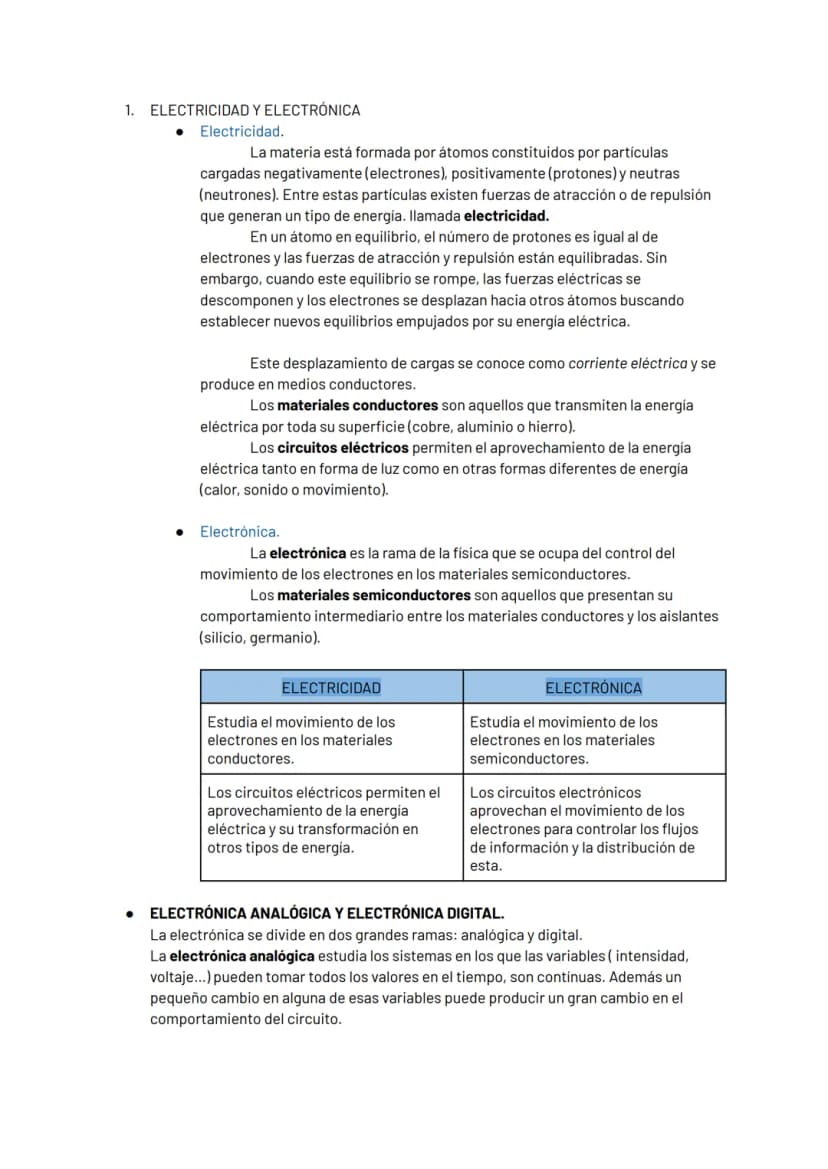

1. ELECTRICIDAD Y ELECTRÓNICA
* Electricidad.

La materia está formada por átomos constituidos por partículas
cargadas negativamente (elec

Conceptos básicos: Electricidad y Electrónica

La electricidad surge del movimiento de partículas microscópicas en los átomos. Imagínate que cada átomo es como un sistema solar diminuto con electrones (carga negativa) girando alrededor de protones (carga positiva) y neutrones (sin carga).

Cuando se rompe el equilibrio entre estas partículas, los electrones se mueven buscando nuevos equilibrios. Este movimiento es lo que llamamos corriente eléctrica, y solo ocurre en materiales conductores como el cobre o el aluminio.

Los circuitos eléctricos nos permiten aprovechar esta energía transformándola en luz, calor, sonido o movimiento. Es lo que hace que funcionen desde una linterna hasta una lavadora.

La electrónica va un paso más allá: se encarga de controlar este movimiento de electrones usando materiales semiconductores como el silicio. Estos materiales tienen propiedades intermedias entre conductores y aislantes, lo que los hace perfectos para crear dispositivos inteligentes.

¡Dato curioso! Tu smartphone contiene millones de componentes electrónicos trabajando juntos para procesar información.

of 10

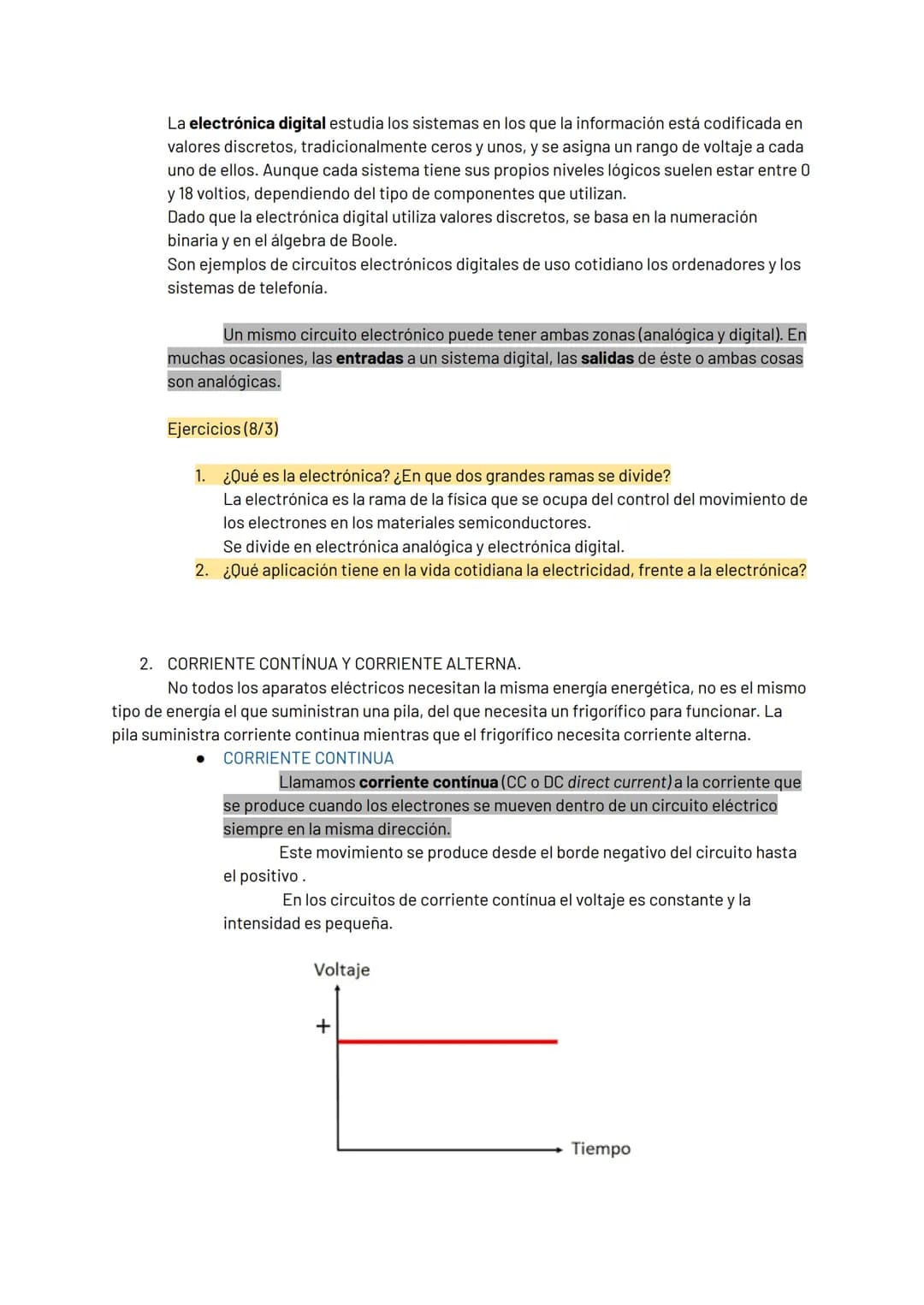

Electrónica digital y tipos de corriente

La electrónica digital funciona con un lenguaje muy simple: solo entiende de ceros y unos. Cada número se representa con diferentes niveles de voltaje, normalmente entre 0 y 18 voltios. Es como si los dispositivos digitales solo supieran decir "sí" o "no".

Esta simplicidad permite que ordenadores, móviles y sistemas de telefonía procesen información de forma increíblemente rápida. Muchos dispositivos combinan partes analógicas y digitales para funcionar correctamente.

Corriente continua (CC) es cuando los electrones viajan siempre en la misma dirección, del polo negativo al positivo. Las pilas y baterías proporcionan este tipo de corriente, que tiene voltaje constante e intensidad pequeña.

Corriente alterna (CA) cambia constantemente de dirección de forma cíclica. Es la que llega a tu casa desde las centrales eléctricas y alimenta electrodomésticos como frigoríficos, televisores o microondas.

Recuerda: Las pilas de tu mando a distancia dan corriente continua, pero el televisor necesita corriente alterna del enchufe.

of 10

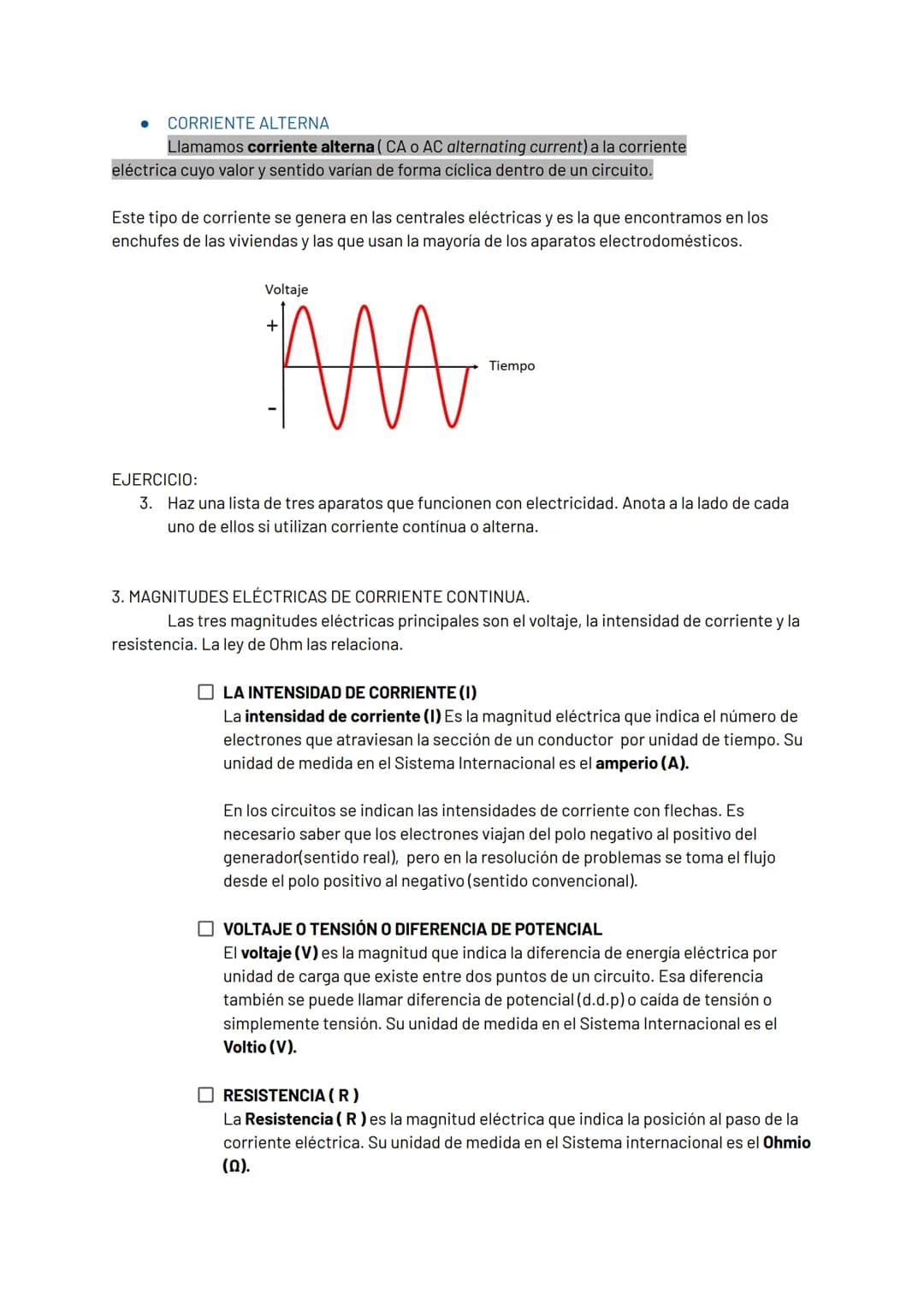

Magnitudes eléctricas fundamentales

Tres conceptos clave te ayudarán a entender cualquier circuito eléctrico. La intensidad de corriente (I) mide cuántos electrones pasan por un punto cada segundo, como contar coches en una carretera. Se mide en amperios (A).

El voltaje (V) o tensión es la "fuerza" que empuja a los electrones a moverse. Es como la presión del agua en una tubería. Se mide en voltios (V) y también se llama diferencia de potencial.

La resistencia (R) es la oposición que encuentra la corriente al pasar por un material. Es como la rugosidad de una tubería que dificulta el paso del agua. Se mide en ohmios (Ω).

Estas tres magnitudes están relacionadas por la Ley de Ohm: I = V/R. Esta ecuación te permite calcular cualquiera de las tres si conoces las otras dos. Es una de las fórmulas más útiles en electricidad.

Truco de estudio: Recuerda la Ley de Ohm como "VIR": Voltaje = Intensidad × Resistencia.

of 10

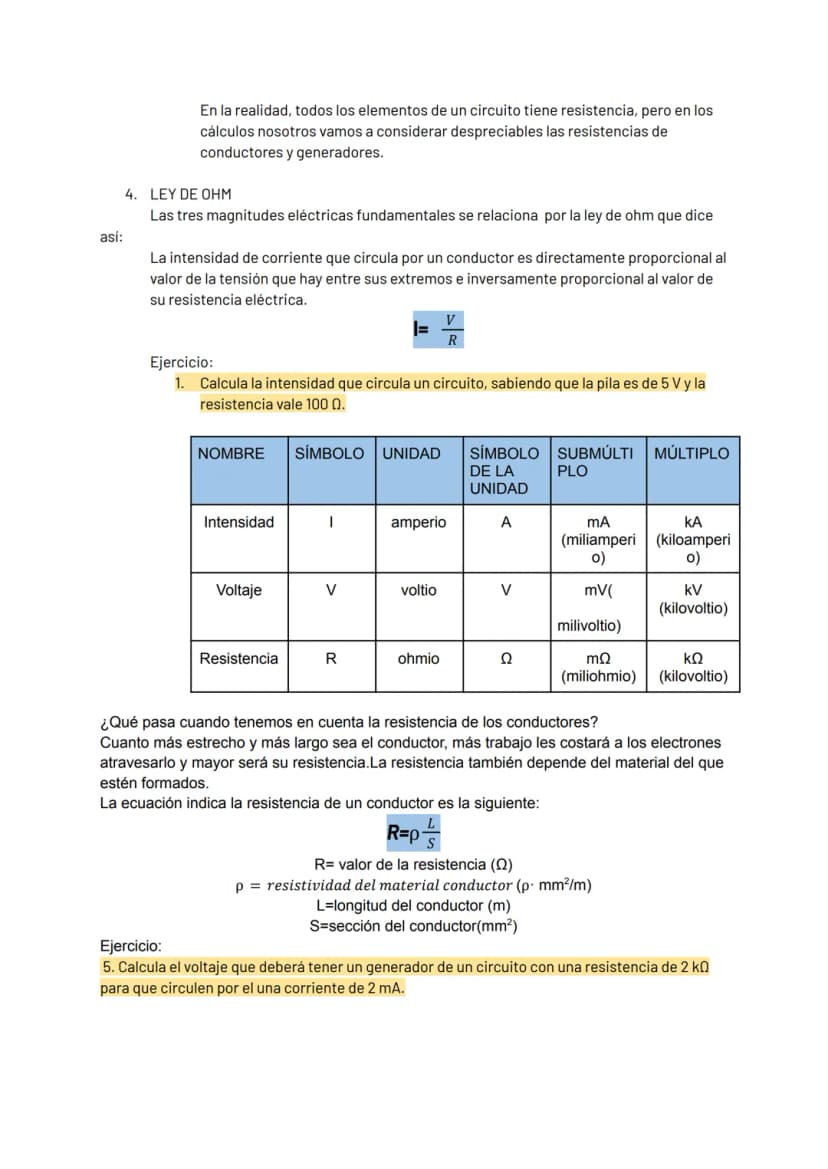

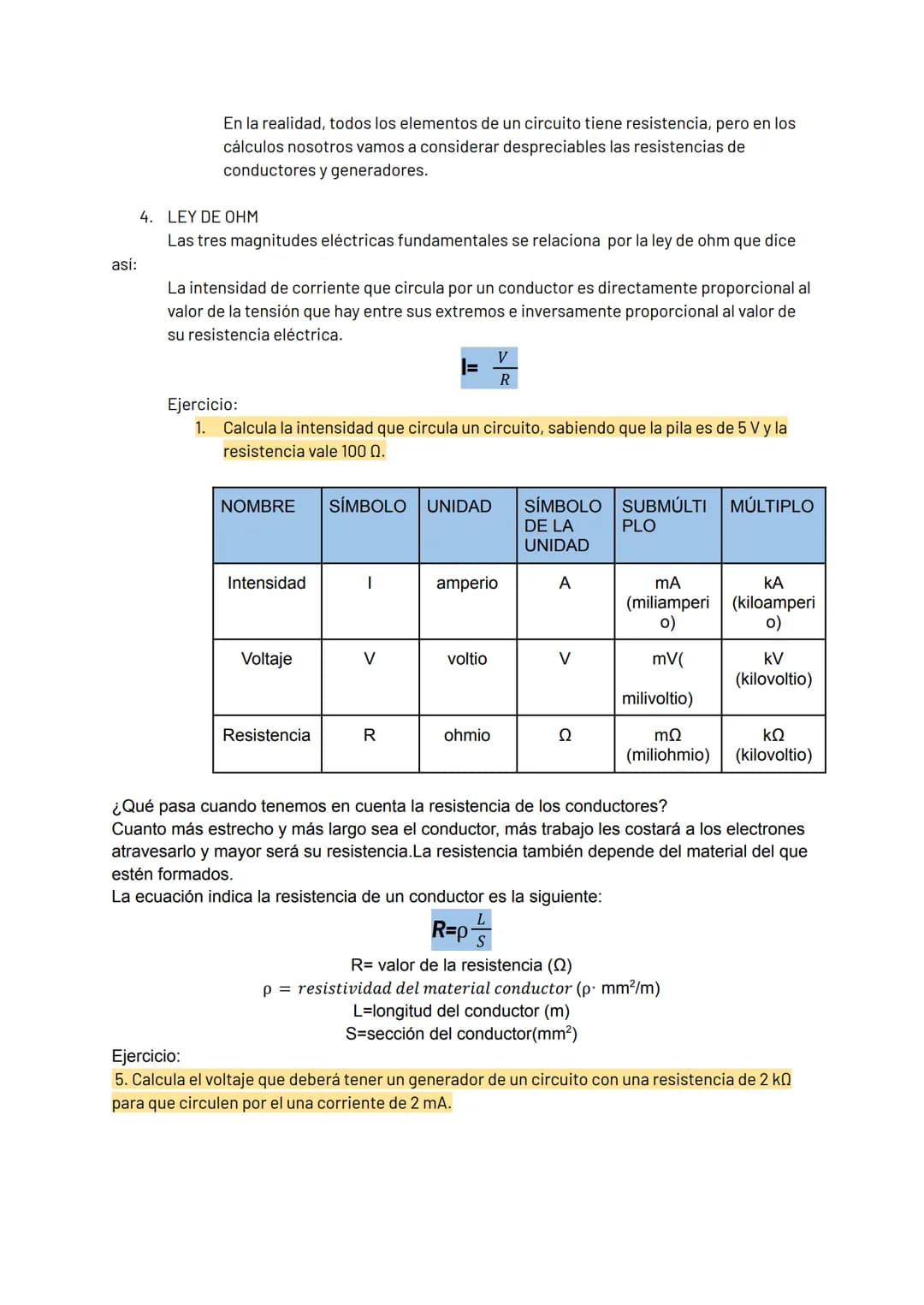

La Ley de Ohm en acción

La Ley de Ohm establece que la intensidad es directamente proporcional al voltaje e inversamente proporcional a la resistencia. Si aumentas el voltaje, aumenta la intensidad. Si aumentas la resistencia, la intensidad disminuye.

Para los cálculos básicos, despreciaremos las resistencias de cables y generadores. En la realidad todos los elementos tienen resistencia, pero son tan pequeñas que no afectan significativamente.

La resistencia de un conductor depende de tres factores: el material (cada uno tiene su resistividad), la longitud $más largo = más resistencia$ y la sección $más ancho = menos resistencia$ .

Las unidades más comunes incluyen submúltiplos y múltiplos. Para intensidad: miliamperios (mA). Para voltaje: milivoltios (mV) y kilovoltios (kV). Para resistencia: kiloohmios (kΩ) y megaohmios (MΩ).

Consejo práctico: Cuando resuelvas problemas, siempre convierte las unidades antes de aplicar las fórmulas.

of 10

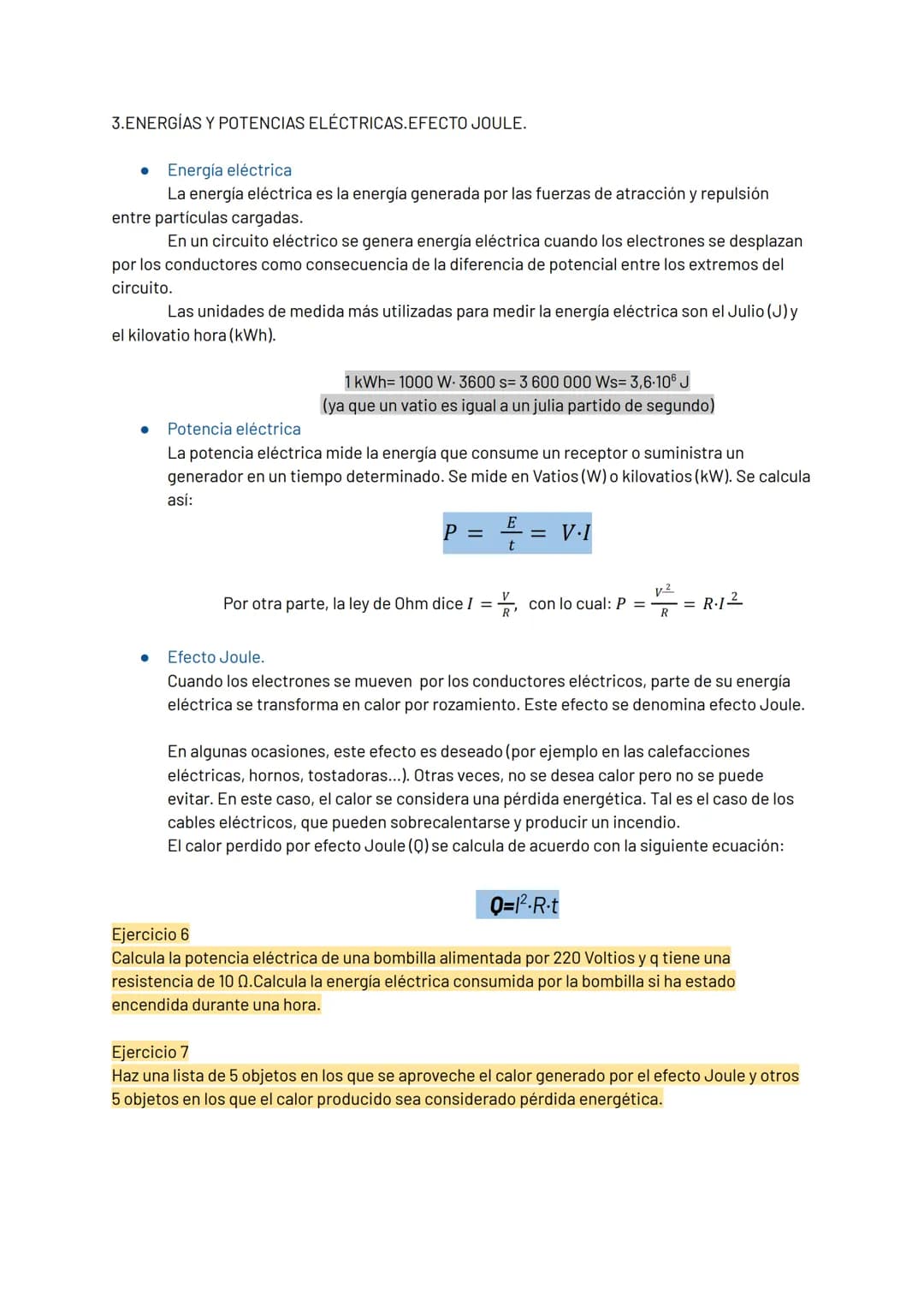

Energía, potencia y efecto Joule

La energía eléctrica surge del movimiento de electrones por diferencias de potencial. Se mide principalmente en julios (J) para cálculos científicos y en kilovatios-hora (kWh) para consumo doméstico.

La potencia eléctrica indica cuánta energía consume un aparato por segundo. Se calcula con P = V × I y se mide en vatios (W). También puedes usar P = V²/R o P = R × I² según los datos disponibles.

El efecto Joule explica por qué los cables se calientan: parte de la energía eléctrica se convierte en calor por rozamiento. A veces es útil (calefacciones, tostadoras) y otras veces es una pérdida energética indeseada.

El calor generado se calcula con Q = I² × R × t. Este efecto puede ser peligroso en instalaciones mal dimensionadas, causando sobrecalentamientos e incluso incendios.

Dato importante: La factura eléctrica de tu casa se mide en kWh, no en kW. Pagas por la energía consumida, no por la potencia instalada.

of 10

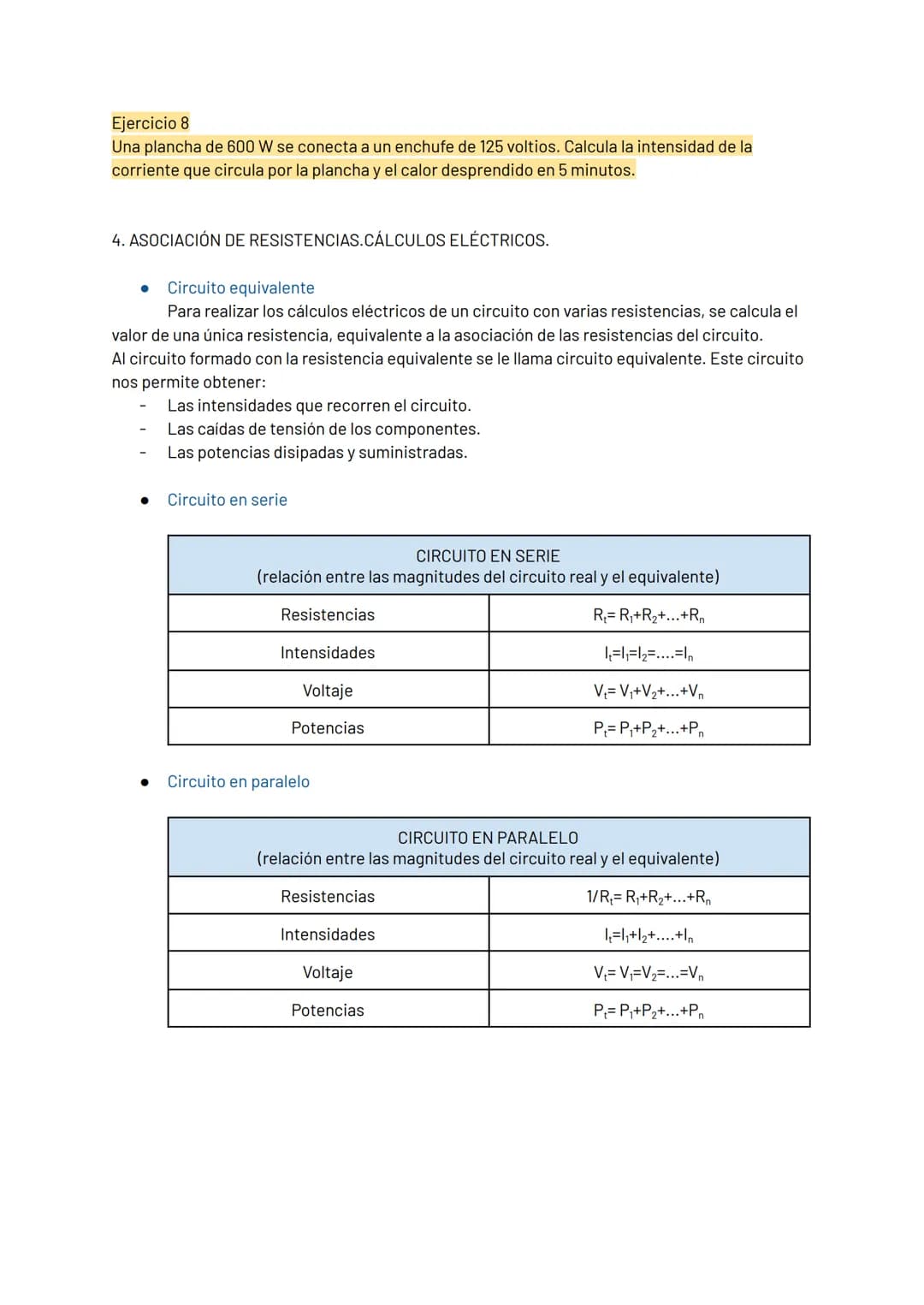

Asociación de resistencias

Para analizar circuitos complejos, calculamos una resistencia equivalente que simplifique todos los cálculos. Esto nos permite encontrar intensidades, voltajes y potencias de forma ordenada.

En circuitos serie, las resistencias se suman: Rt = R1 + R2 + R3. La intensidad es igual en todas partes, pero el voltaje se reparte. Es como una cadena donde si se rompe un eslabón, se para todo.

En circuitos paralelo, las resistencias se combinan según: 1/Rt = 1/R1 + 1/R2 + 1/R3. El voltaje es igual en todas las ramas, pero la intensidad se reparte. Es como varios caminos paralelos para los electrones.

Las potencias siempre se suman en ambos tipos de circuitos: Pt = P1 + P2 + P3. Esto cumple el principio de conservación de la energía: la potencia total suministrada debe igualar la total consumida.

Regla práctica: En serie todo comparte la misma intensidad; en paralelo todo comparte el mismo voltaje.

of 10

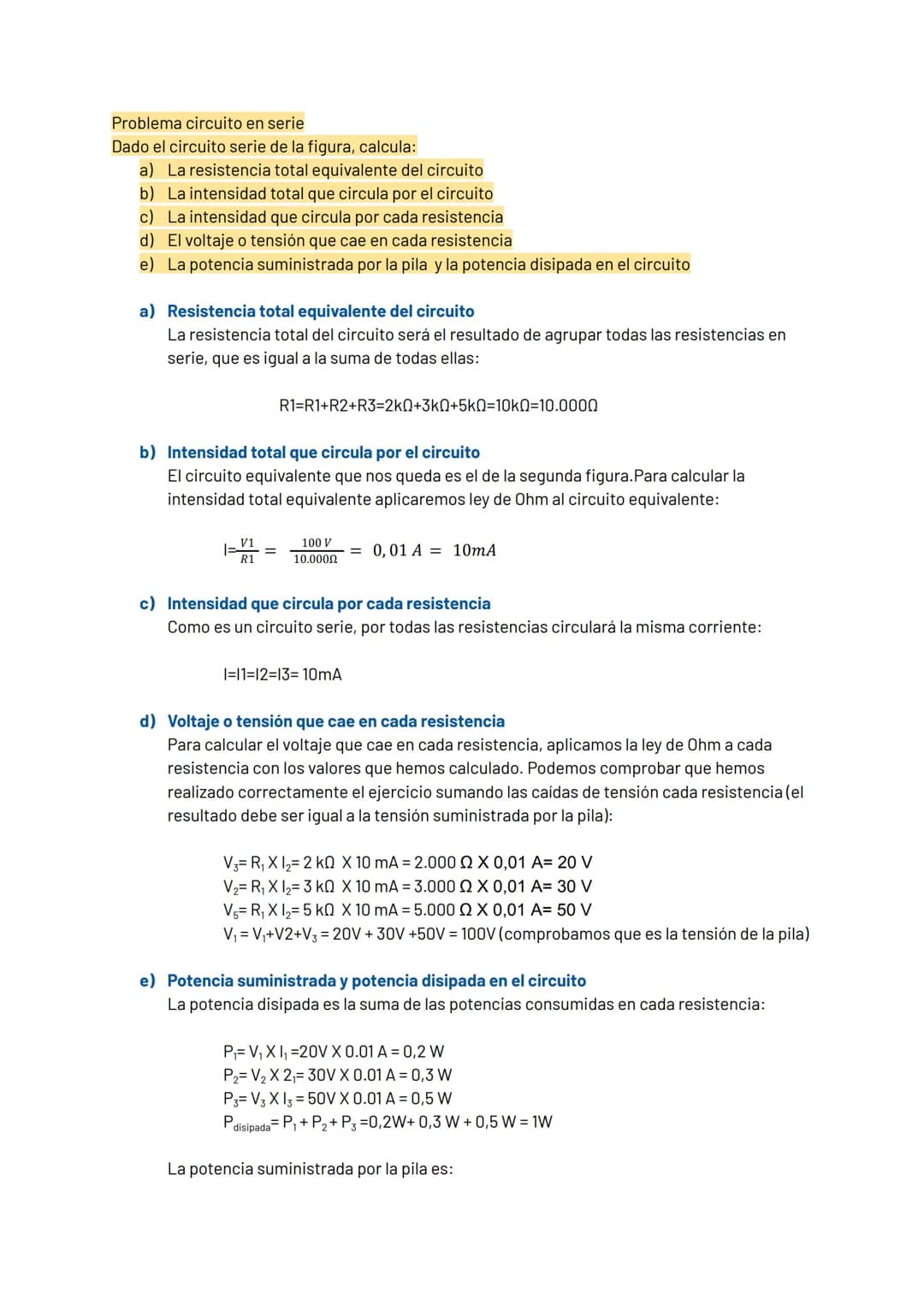

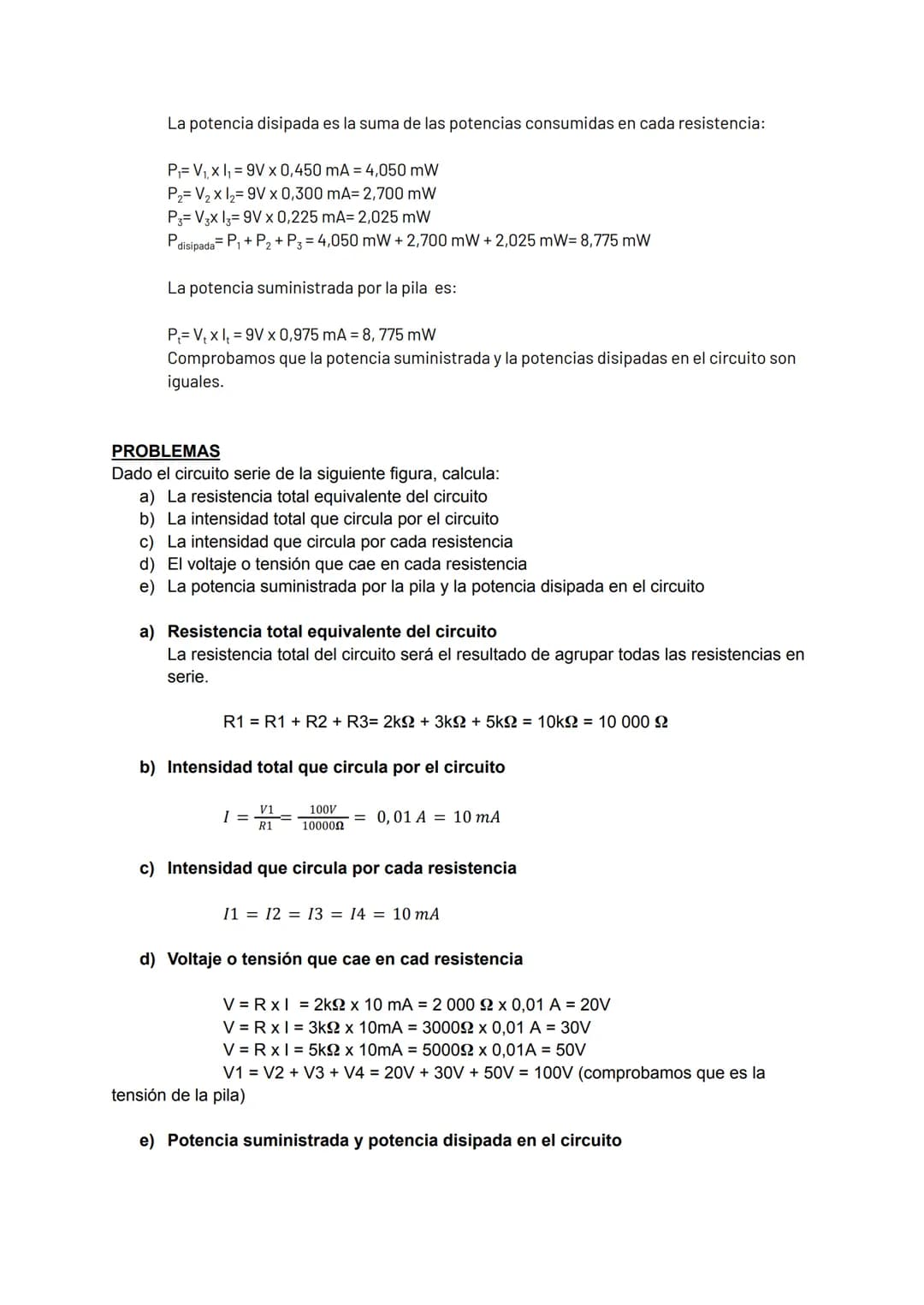

Resolución de circuitos serie

Los problemas de circuitos serie siguen siempre la misma metodología. Primero calculas la resistencia total sumando todas las resistencias del circuito.

Después aplicas la Ley de Ohm al circuito equivalente para encontrar la intensidad total: I = V/Rt. Esta intensidad será la misma que pase por cada resistencia individual.

Para encontrar el voltaje en cada resistencia, multiplicas su valor por la intensidad común: V = R × I. La suma de todos estos voltajes debe igualar el voltaje del generador.

Finalmente, calculas las potencias multiplicando voltaje por intensidad en cada elemento: P = V × I. La potencia total suministrada debe igualar la suma de potencias consumidas.

Verificación clave: Siempre comprueba que los voltajes suman el total y que las potencias se equilibran.

of 10

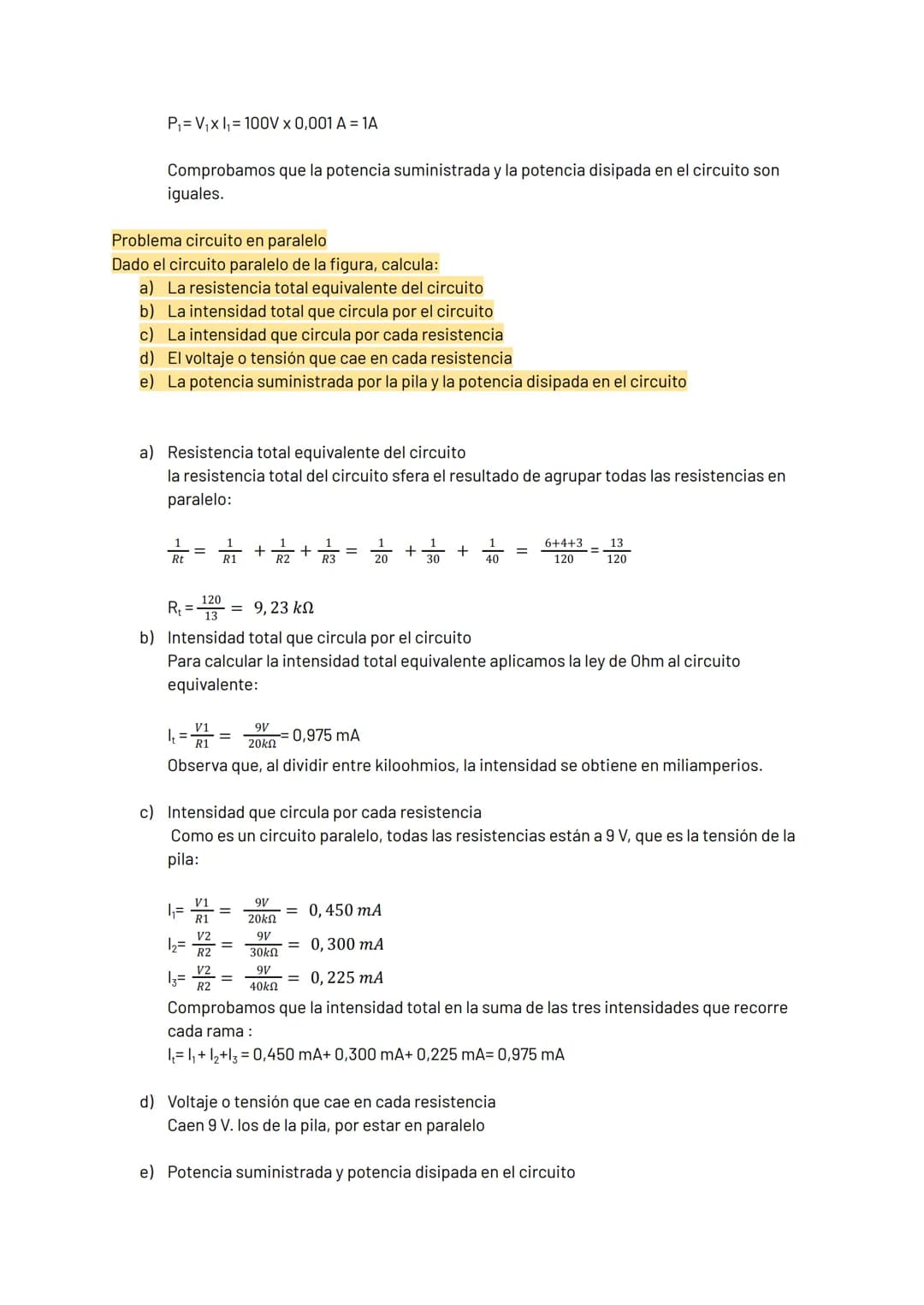

Resolución de circuitos paralelo

Los circuitos paralelo requieren un enfoque diferente. Empiezas calculando la resistencia equivalente usando la fórmula: 1/Rt = 1/R1 + 1/R2 + 1/R3.

Con la resistencia equivalente, calculas la intensidad total que sale del generador usando I = V/Rt. Esta intensidad se repartirá entre las diferentes ramas.

Para cada rama individual, el voltaje es el mismo (el del generador), pero cada una tendrá su propia intensidad: I = V/R. La suma de intensidades de rama debe igualar la intensidad total.

Las potencias se calculan para cada rama $P = V × I$ y se suman para obtener la potencia total. Como siempre, debe coincidir con la potencia suministrada por el generador.

Punto clave: En paralelo, si falla una rama, las demás siguen funcionando normalmente.

of 10

Problemas resueltos paso a paso

La resolución sistemática de problemas requiere seguir siempre el mismo orden. Identifica primero si el circuito es serie, paralelo o mixto, porque cada tipo tiene sus propias reglas.

Para circuitos serie: suma resistencias, calcula intensidad total, aplica la misma intensidad a cada elemento, calcula voltajes individuales y verifica que sumen el total.

Para circuitos paralelo: calcula resistencia equivalente con la fórmula del inverso, encuentra intensidad total, calcula intensidades individuales con el mismo voltaje, verifica que las intensidades sumen la total.

En ambos casos, las potencias siempre se suman y deben equilibrarse entre lo suministrado y lo consumido. Este equilibrio energético es fundamental en cualquier análisis de circuitos.

Consejo de examen: Practica hasta que puedas resolver estos problemas sin mirar las fórmulas. La repetición construye confianza.

of 10

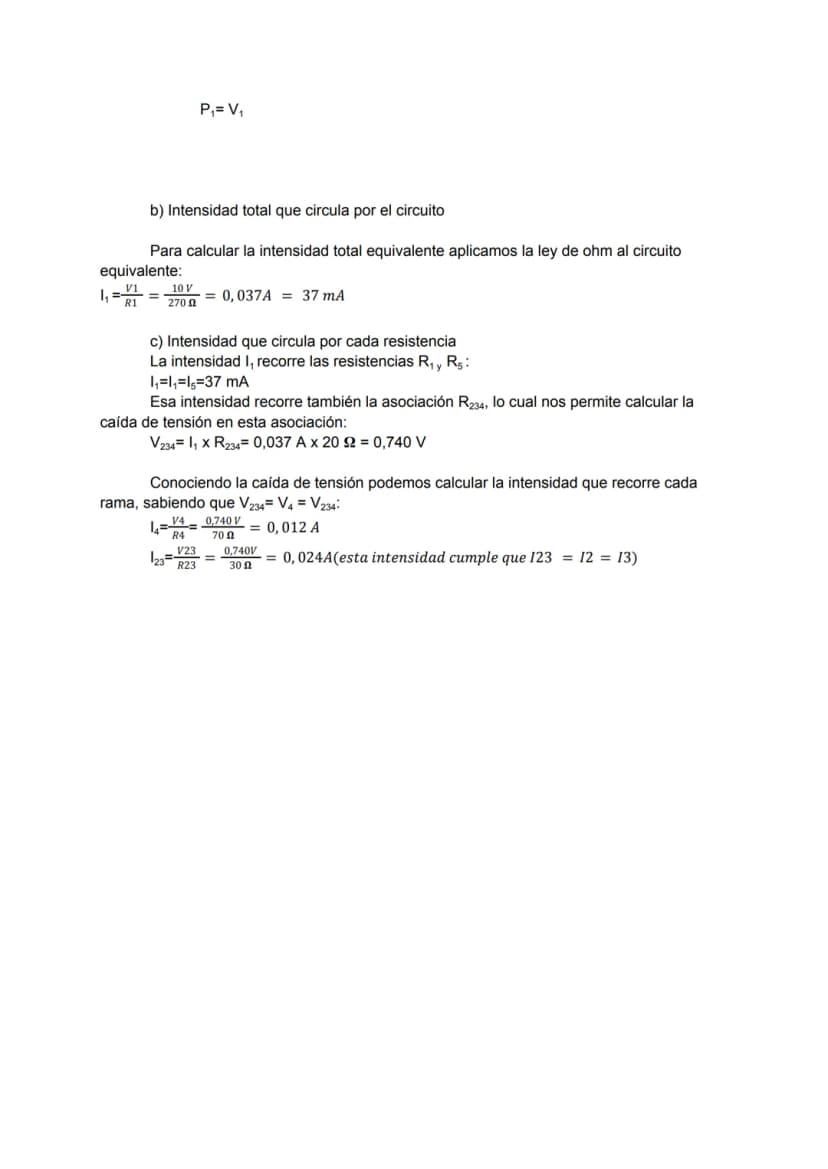

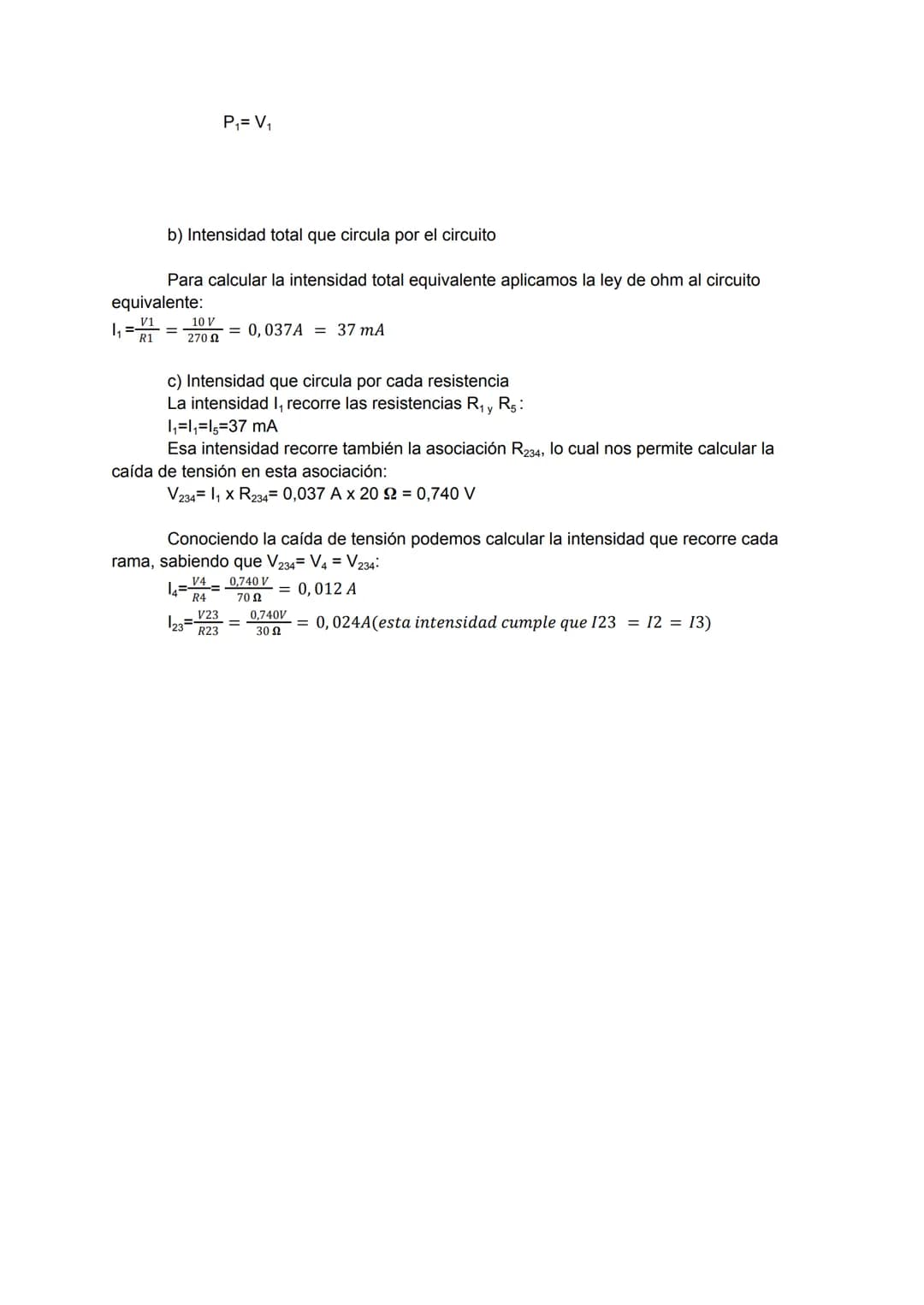

Circuitos mixtos avanzados

Los circuitos reales combinan elementos en serie y paralelo, creando configuraciones más complejas. La clave está en identificar qué partes están en serie y cuáles en paralelo.

Empieza simplificando las asociaciones más pequeñas primero. Si tienes resistencias en paralelo dentro de un circuito serie, calcula primero su equivalente paralelo.

Una vez que tengas todas las resistencias equivalentes, el circuito se convierte en uno más simple (solo serie o solo paralelo). Aplica entonces las reglas correspondientes para calcular la intensidad total.

Después, "deshaz" el proceso: usa la intensidad total para calcular voltajes en las asociaciones, y estos voltajes para calcular intensidades individuales en cada rama.

Estrategia ganadora: Dibuja el circuito equivalente en cada paso. Ver la simplificación te ayudará a no perderte en los cálculos.
