¿Qué son los Diagramas de Flujo?

Imagínate que necesitas explicar un proceso complicado a alguien más: los diagramas de flujo son exactamente eso, pero usando símbolos especiales que todos entienden. Son la representación gráfica de un algoritmo que te permite visualizar cada paso de manera ordenada.

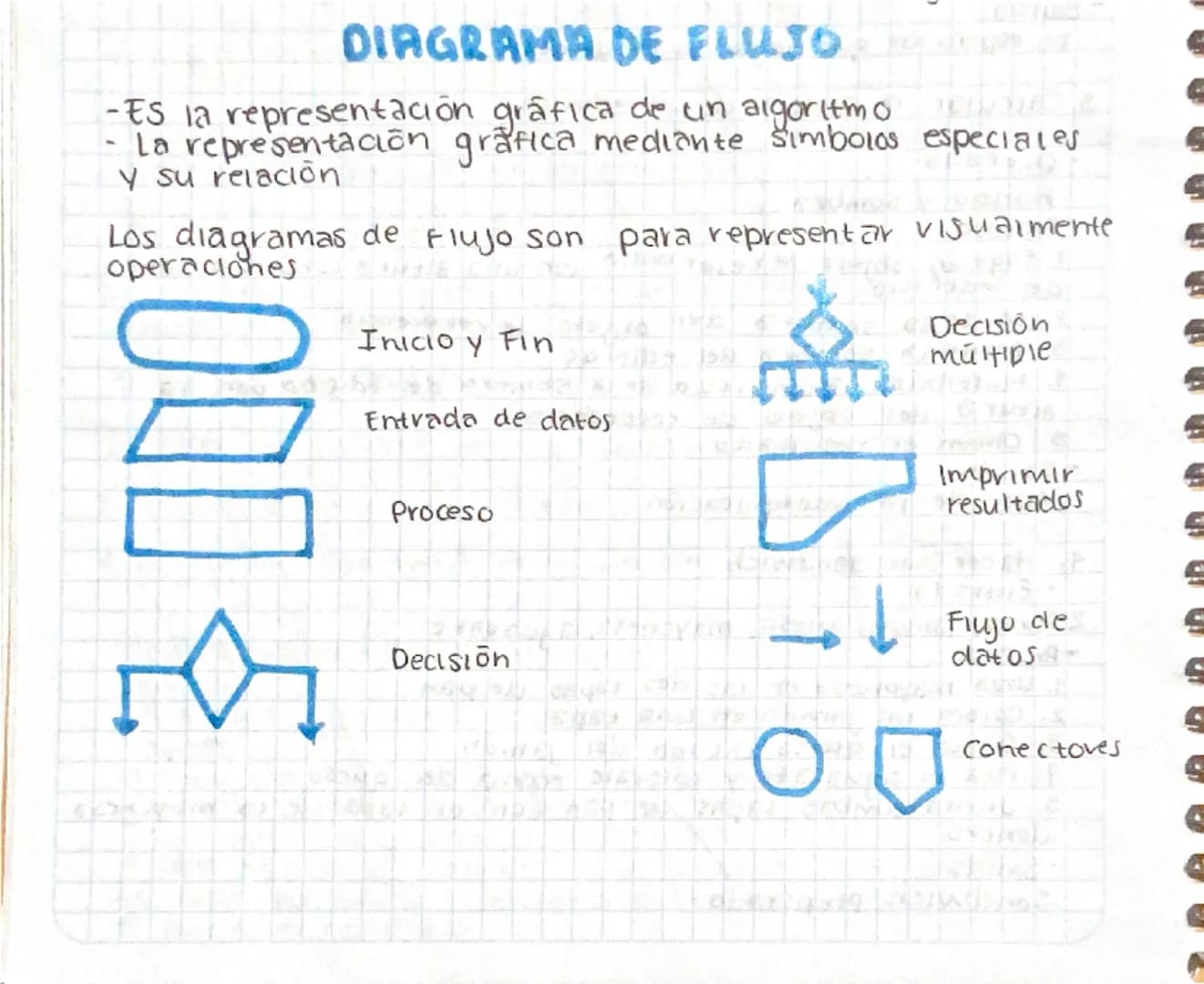

Cada símbolo tiene un significado específico. Los óvalos marcan el inicio y fin, los rectángulos representan procesos o cálculos, los paralelogramos muestran entrada y salida de datos, y los rombos indican decisiones.

Las líneas con flechas conectan todos estos símbolos, mostrando el flujo de datos y la secuencia exacta que debe seguirse. También existen conectores para unir diferentes partes del diagrama cuando es muy largo.

💡 Tip clave: Cada símbolo tiene una función específica, así que úsalos correctamente para que tu diagrama sea fácil de entender.

Ejemplos Prácticos de Diagramas

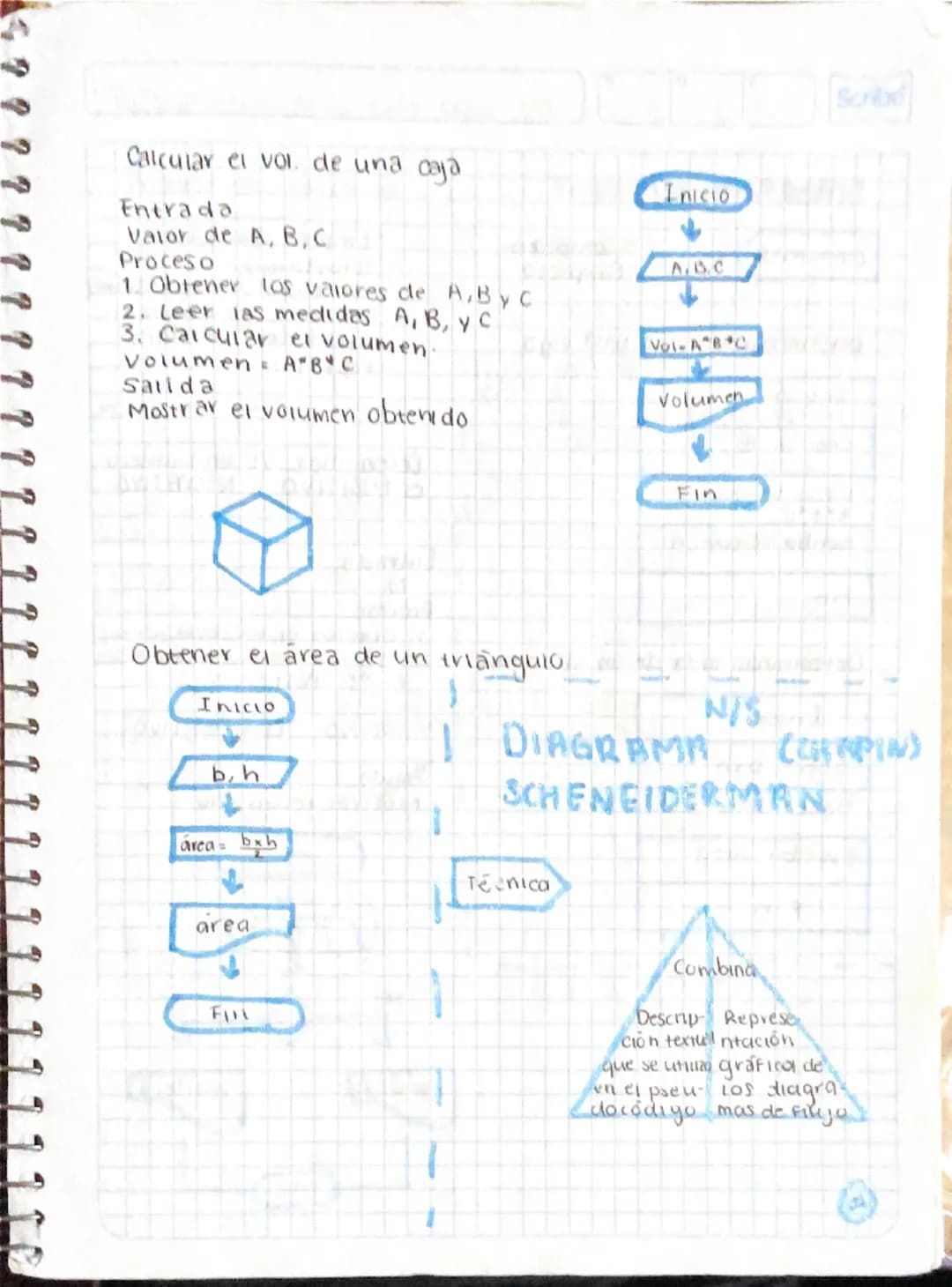

Vamos a ver cómo funciona esto en la vida real. Para calcular el volumen de una caja, necesitas tres pasos básicos: obtener los valores de largo, ancho y alto (A, B, C), multiplicarlos entre sí, y mostrar el resultado.

El proceso siempre empieza con "Inicio" y termina con "Fin". En el medio colocas la entrada de datos (leer A, B, C), el proceso $Volumen = A × B × C$, y la salida (mostrar el volumen).

Para el área de un triángulo es similar: lees la base y altura, calculas área = (base × altura) ÷ 2, y muestras el resultado. La clave está en seguir siempre el mismo orden lógico.

💡 Recuerda: Los diagramas de flujo te permiten detectar errores antes de programar, ahorrándote tiempo y dolores de cabeza.

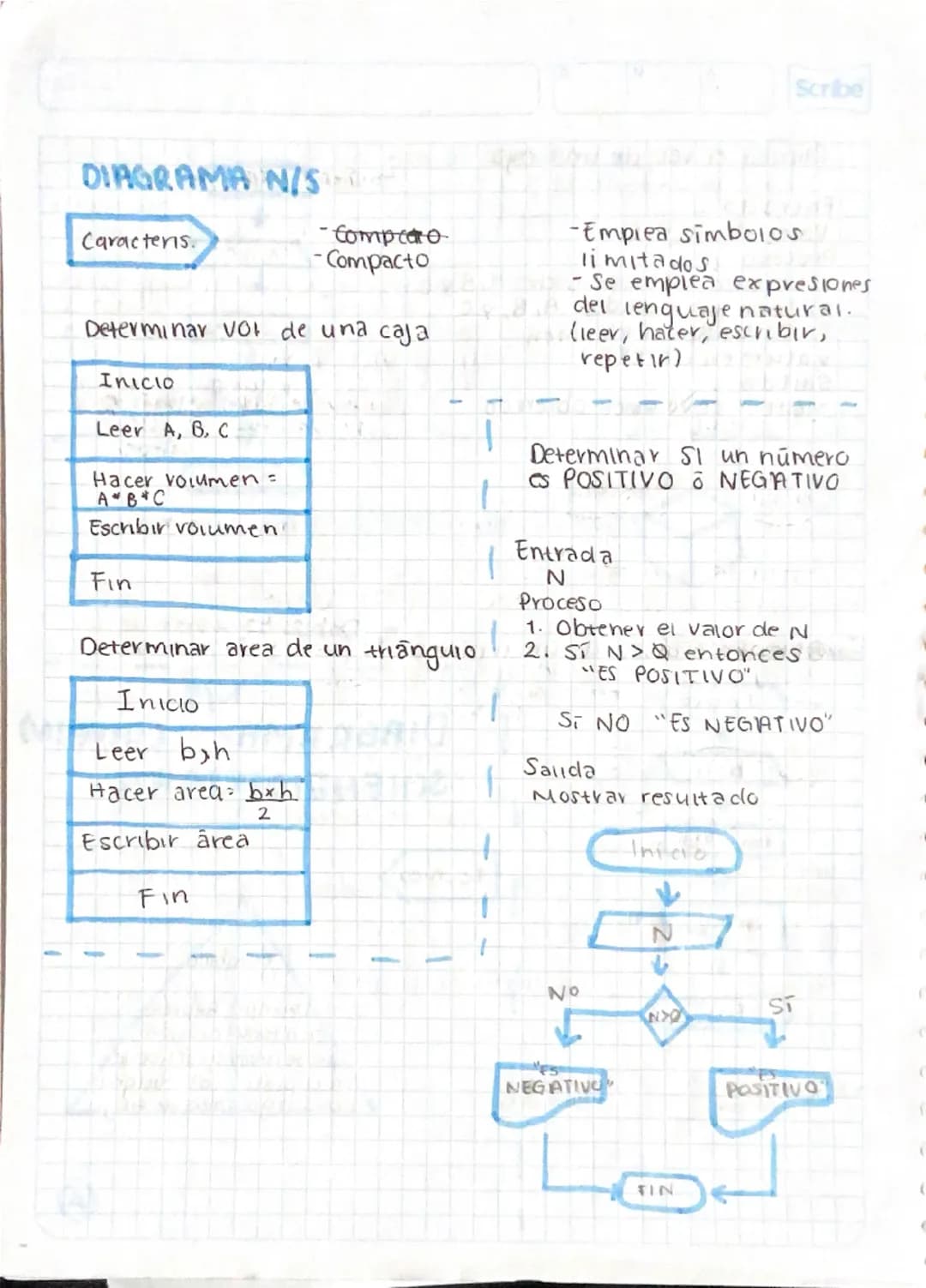

Diagramas de Nassi-Shneiderman $N/S$

Los diagramas N/S son una alternativa más compacta a los diagramas de flujo tradicionales. También se conocen como diagramas de Chapin y combinan descripción textual con representación gráfica.

Su gran ventaja es que usan símbolos limitados y expresiones del lenguaje natural como "leer", "hacer" y "escribir". Esto los hace más fáciles de entender y escribir, especialmente para problemas complejos con decisiones.

Cuando necesitas evaluar condiciones (como determinar si un número es positivo o negativo), los diagramas N/S son perfectos. Dividen claramente las opciones: "Si N > 0 entonces 'ES POSITIVO', Si no 'ES NEGATIVO'".

Su estructura rectangular te ayuda a organizar mejor el código y evita los "espaguetis" que a veces se forman con las flechas de los diagramas tradicionales.

💡 Ventaja clave: Los diagramas N/S son ideales para problemas con muchas decisiones porque mantienen todo organizado en bloques rectangulares.
