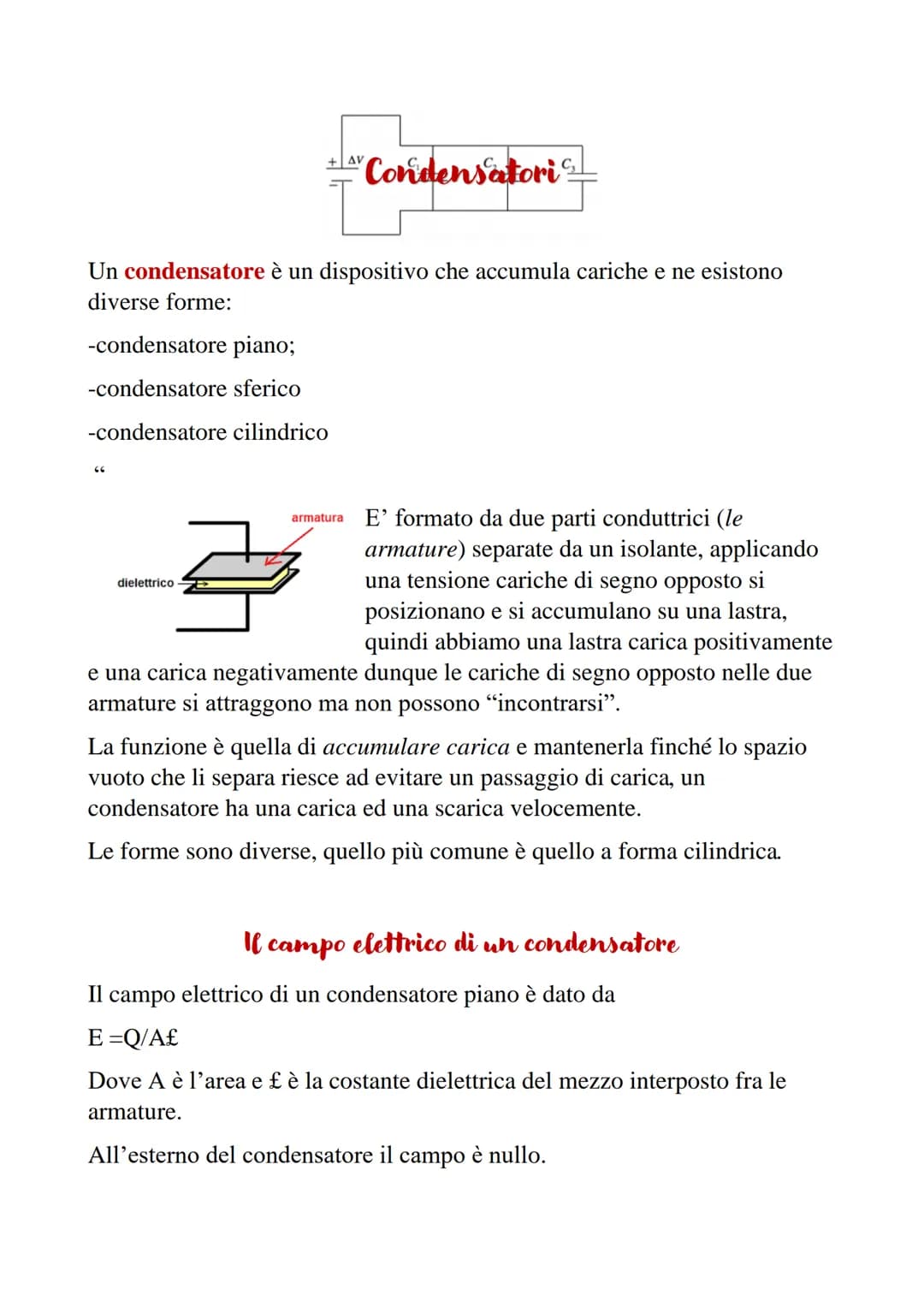

Struttura e funzionamento del condensatore

Un condensatore è un dispositivo che accumula cariche elettriche e può avere diverse forme: piano, sferico o cilindrico. È composto da due parti conduttrici (le armature) separate da un materiale isolante chiamato dielettrico.

Quando si applica una tensione, le cariche di segno opposto si accumulano sulle armature: una si carica positivamente e l'altra negativamente. Queste cariche si attraggono ma non possono incontrarsi grazie all'isolante interposto. La funzione principale del condensatore è accumulare e mantenere queste cariche, con la capacità di caricarsi e scaricarsi rapidamente.

Il campo elettrico all'interno di un condensatore piano è dato dalla formula E = Q/Aε, dove A è l'area delle armature ed ε è la costante dielettrica del materiale isolante. Una caratteristica importante è che il campo elettrico all'esterno del condensatore è nullo.

💡 Curiosità: Il condensatore più comune ha forma cilindrica, ma il modello piano è quello più semplice da studiare teoricamente!

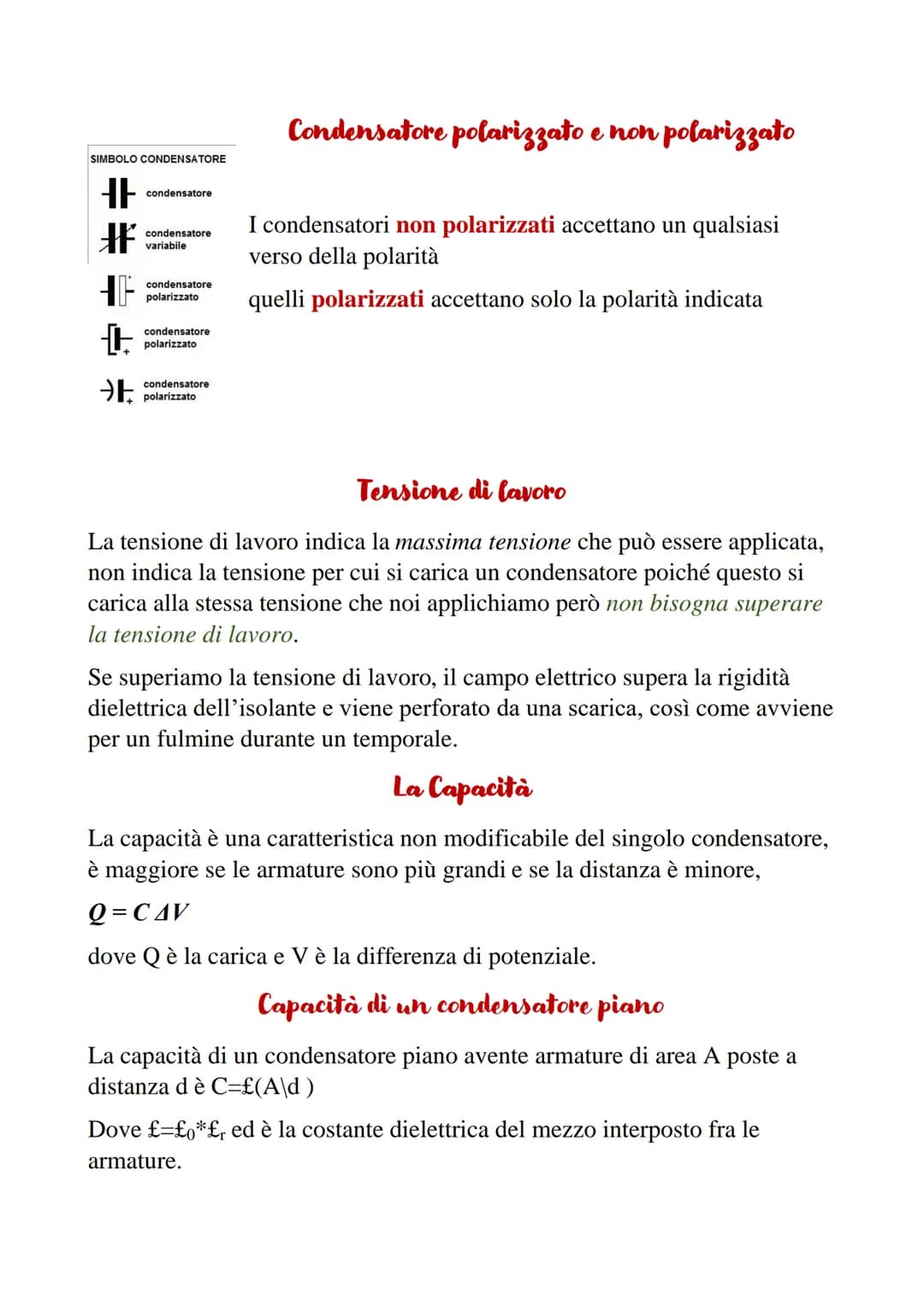

Caratteristiche tecniche dei condensatori

I condensatori si distinguono in polarizzati e non polarizzati. I primi accettano solo la polarità indicata nel loro simbolo, mentre i secondi funzionano con qualsiasi verso della polarità. Questa differenza è fondamentale quando si progettano circuiti!

La tensione di lavoro rappresenta la massima tensione applicabile al condensatore. Attenzione: un condensatore si carica alla stessa tensione che applichiamo, ma non dobbiamo mai superare questo limite. Se ciò accade, il campo elettrico supera la rigidità dielettrica dell'isolante causando una scarica che perfora il dielettrico, proprio come accade con un fulmine.

La capacità è una caratteristica intrinseca e non modificabile del condensatore, misurata in Farad. È maggiore quando le armature sono più grandi e la distanza tra esse è minore. Si esprime con la formula Q = C·ΔV, dove Q è la carica e ΔV è la differenza di potenziale.

Per un condensatore piano, la capacità si calcola con la formula C = ε$A/d$, dove A è l'area delle armature, d la loro distanza ed ε la costante dielettrica del mezzo interposto.

⚠️ Attenzione: Collegare un condensatore polarizzato con polarità invertita può danneggiarlo irreparabilmente!

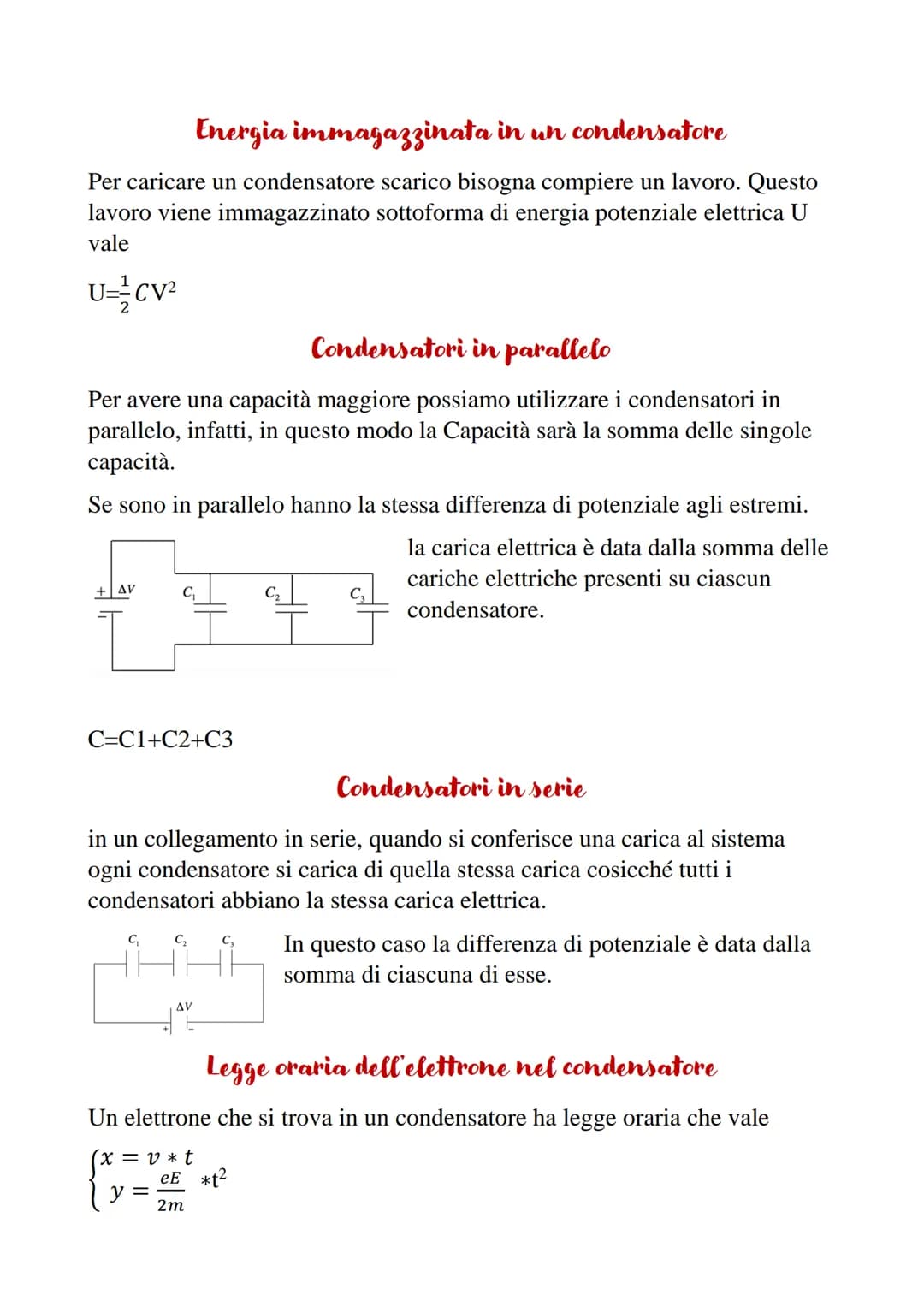

Energia e configurazioni dei condensatori

Caricare un condensatore richiede lavoro, che viene immagazzinato sotto forma di energia potenziale elettrica. Questa energia si calcola con la formula U = ½CV², dove C è la capacità e V la tensione applicata.

I condensatori possono essere collegati in parallelo per aumentare la capacità totale. In questa configurazione, tutti hanno la stessa differenza di potenziale e la capacità equivalente è la somma delle singole capacità: C = C₁ + C₂ + C₃. La carica totale sarà la somma delle cariche di ciascun condensatore.

Nel collegamento in serie, invece, tutti i condensatori hanno la stessa carica elettrica. La differenza di potenziale totale è la somma delle singole differenze di potenziale. In questo caso, la capacità equivalente è inferiore alla più piccola delle capacità singole.

Un elettrone all'interno di un condensatore segue una particolare legge oraria descritta dal sistema di equazioni: x = v·t e y = $eE/2m$·t², dove e è la carica dell'elettrone, E il campo elettrico, m la massa dell'elettrone e t il tempo.

🔍 Approfondimento: Quando colleghi condensatori in serie, la capacità totale diminuisce, mentre in parallelo aumenta. È come con le resistenze, ma al contrario!
