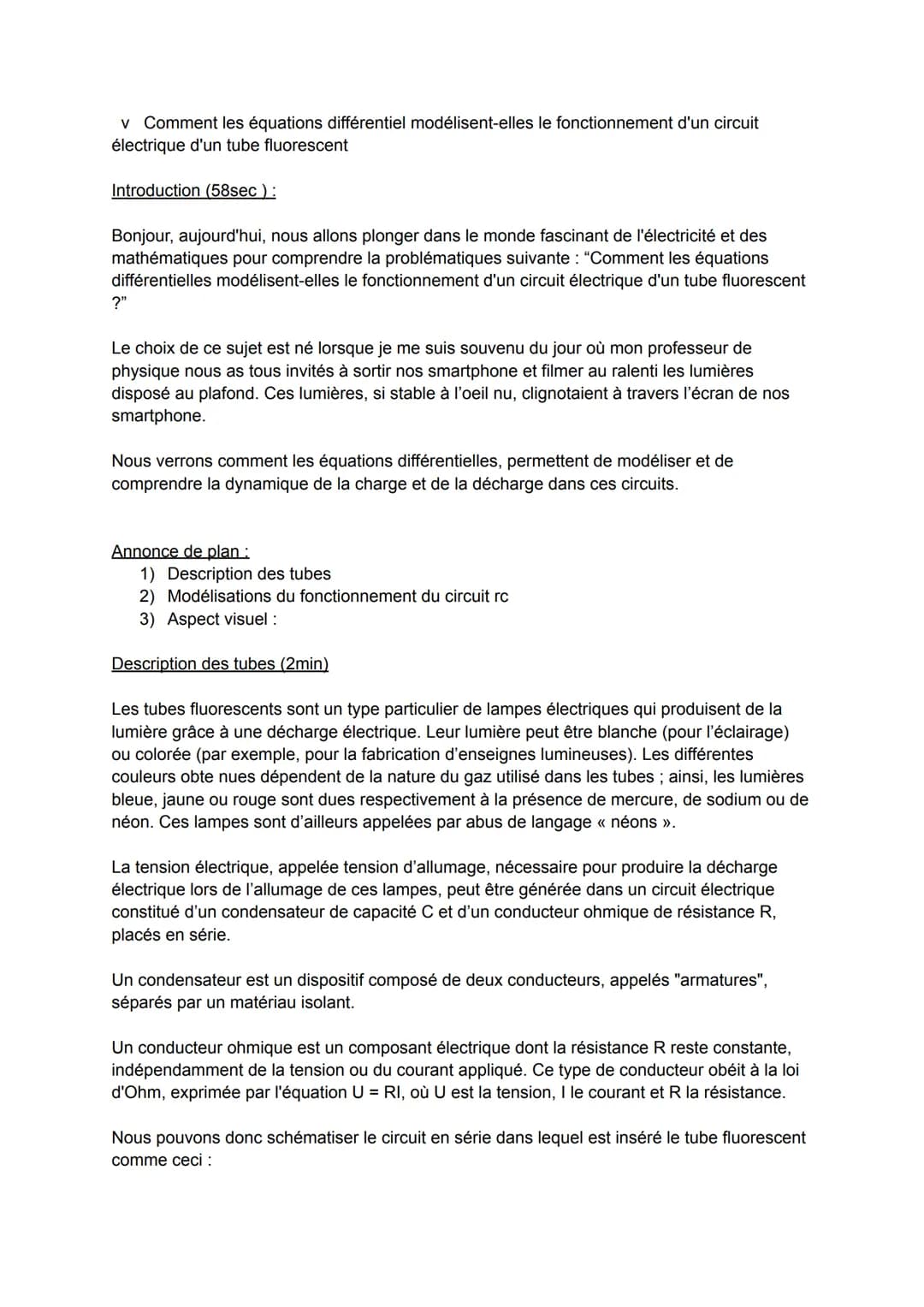

Les tubes fluorescents : bien plus que de simples néons

Tu croises ces tubes fluorescents tous les jours au lycée ou à la maison. Ces lampes produisent leur lumière grâce à une décharge électrique dans un gaz - du mercure pour le bleu, du sodium pour le jaune, du néon pour le rouge.

Pour s'allumer, ces tubes ont besoin d'une tension d'allumage assez élevée. Cette tension est générée par un circuit électrique spécial composé d'un condensateur (capacité C) et d'une résistance (R) branchés en série.

Le condensateur, c'est comme une petite "réserve" d'électricité avec deux plaques conductrices séparées par un isolant. La résistance, elle, freine le passage du courant selon la loi d'Ohm : U = RI.

Astuce : Pense au condensateur comme à une éponge qui se remplit d'eau (électricité) progressivement !

La phase de charge : quand le condensateur se remplit

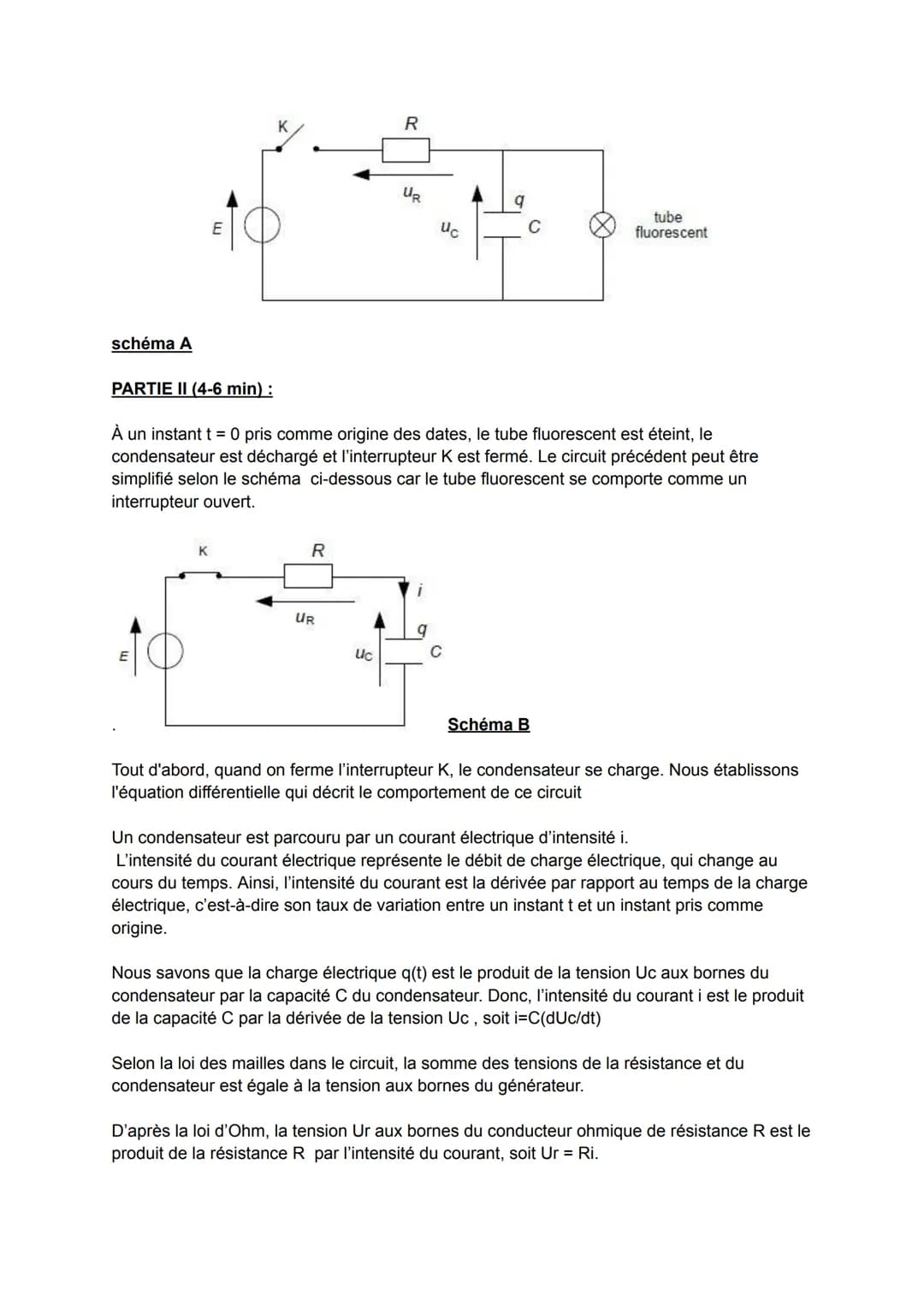

Au début $t = 0$, tout est éteint : le condensateur est vide et on ferme l'interrupteur. Le tube se comporte alors comme un interrupteur ouvert - le courant ne peut pas passer à travers.

L'intensité du courant i représente la vitesse à laquelle les charges électriques bougent. Mathématiquement, c'est la dérivée de la charge par rapport au temps : i = C$dUc/dt$.

En appliquant la loi des mailles (la somme des tensions dans le circuit), on obtient une relation cruciale. La tension du générateur E doit égaler la somme des tensions aux bornes de la résistance et du condensateur.

Point clé : La loi d'Ohm nous dit que UR = Ri, ce qui nous permet de lier toutes les grandeurs du circuit.

L'équation différentielle : le cœur du problème

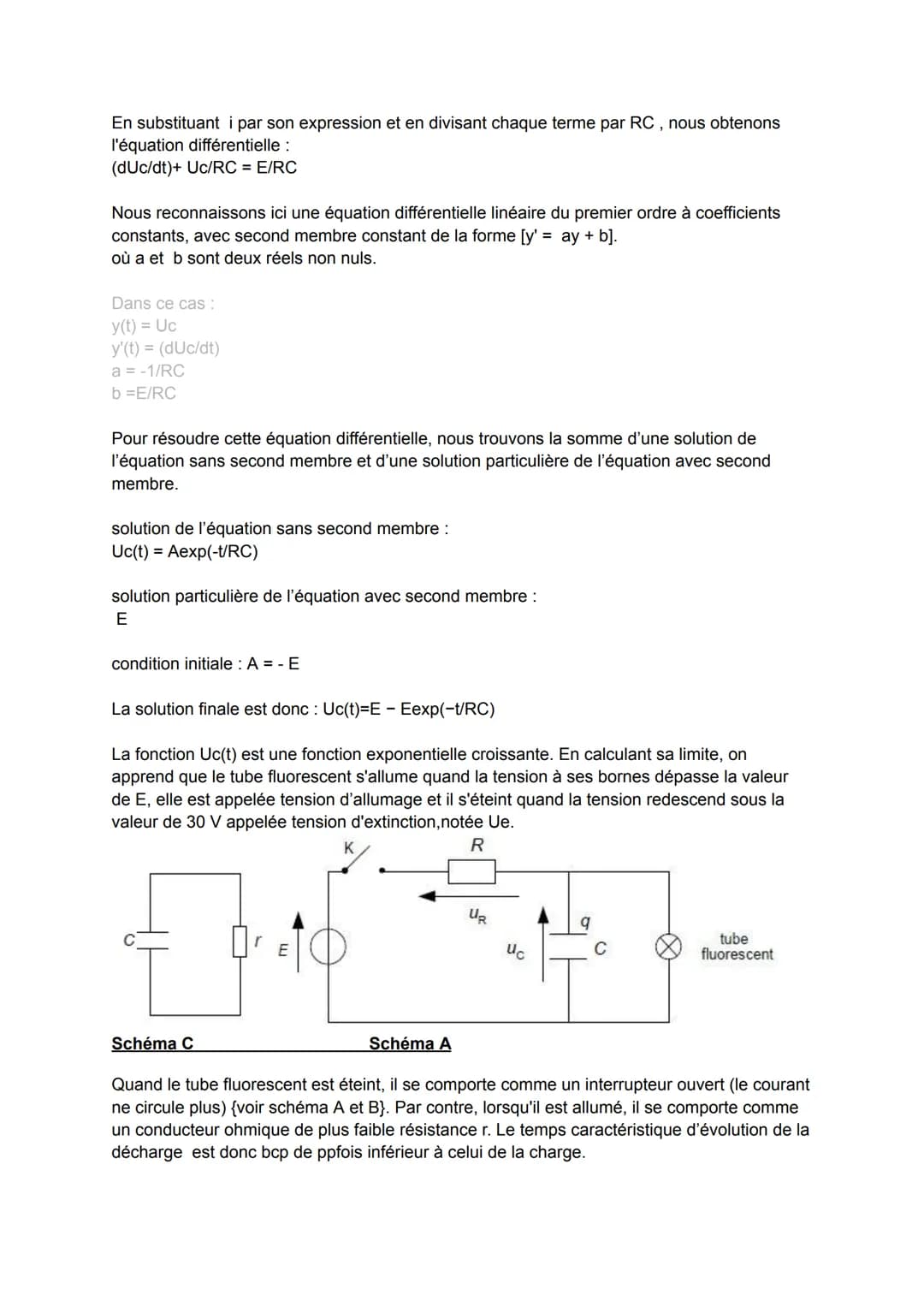

En combinant toutes nos équations, on arrive à cette équation différentielle : $dUc/dt$ + Uc/RC = E/RC.

C'est une équation linéaire du premier ordre de la forme y' = ay + b, où y représente Uc, a = -1/RC et b = E/RC. Pour la résoudre, on cherche une solution générale plus une solution particulière.

La solution finale est : Uc(t) = E - E×exp$-t/RC$. Cette fonction croissante montre comment la tension monte progressivement jusqu'à atteindre E.

Quand cette tension dépasse la tension d'allumage, le tube s'allume ! Mais dès qu'elle redescend sous la tension d'extinction (30V), il s'éteint. Ce cycle se répète indéfiniment, créant un régime périodique.

Attention : Quand le tube s'allume, sa résistance chute drastiquement, provoquant une décharge quasi-instantanée.

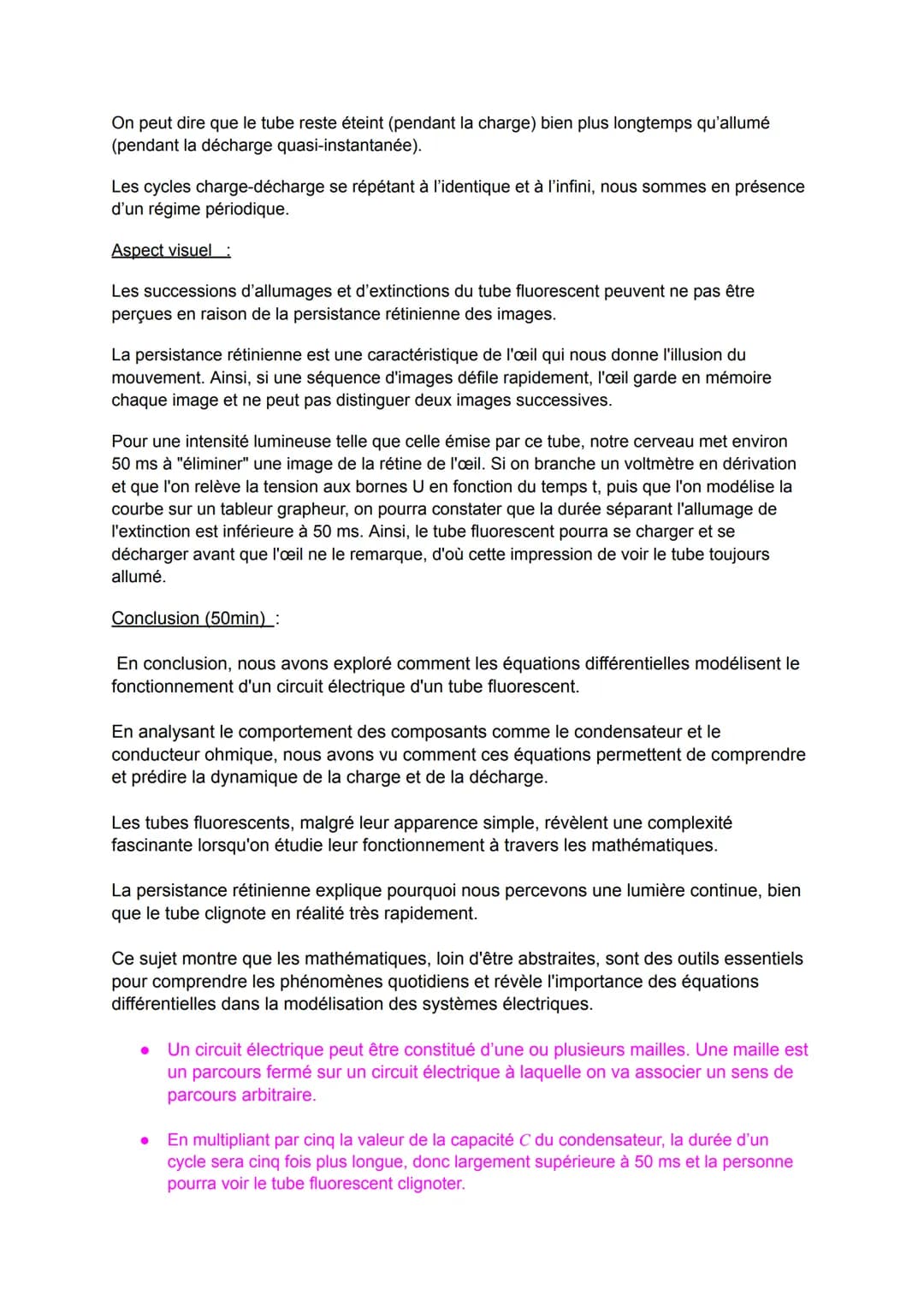

L'illusion visuelle : pourquoi on ne voit pas clignoter

Voici le truc génial : tu ne vois pas le tube clignoter à cause de la persistance rétinienne ! Ton cerveau met environ 50 ms à "effacer" une image de ta rétine.

Or, le cycle charge-décharge du tube est bien plus rapide que ces 50 ms. Du coup, ton œil garde en mémoire la lumière précédente avant même que le tube ne s'éteigne - d'où l'impression de lumière continue.

C'est exactement le même principe qui permet au cinéma de créer l'illusion du mouvement avec 24 images par seconde ! Les équations différentielles nous aident à prédire précisément ces durées.

Si tu multiplies la capacité C par 5, le cycle devient 5 fois plus long et dépasse les 50 ms. Là, tu verrais enfin le tube clignoter !

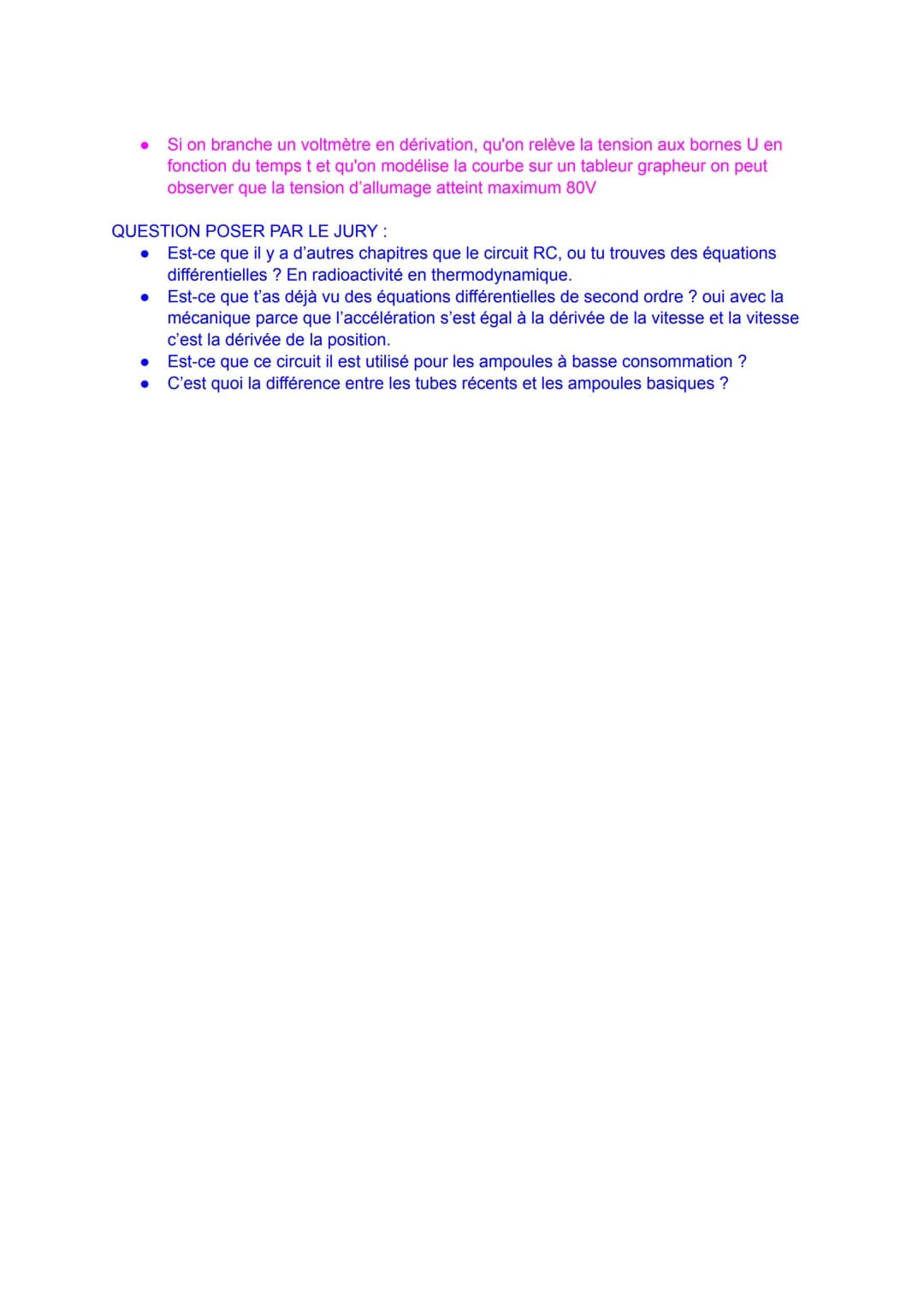

Fun fact : Un voltmètre révélerait que la tension d'allumage peut atteindre jusqu'à 80V - bien plus que tes prises domestiques !

Pour aller plus loin : les équations différentielles partout

Les équations différentielles ne se limitent pas aux circuits RC ! Tu les retrouves en radioactivité (désintégration), en thermodynamique (échanges de chaleur), et même en mécanique avec les équations du second ordre.

En mécanique, l'accélération est la dérivée de la vitesse, qui est elle-même la dérivée de la position. Cela donne des équations différentielles du second ordre, plus complexes que notre exemple.

Ce principe de circuit RC est d'ailleurs utilisé dans les ampoules basse consommation modernes. La différence avec les ampoules classiques ? Ces dernières chauffent un filament, tandis que les tubes utilisent la décharge électrique dans un gaz.

Les mathématiques ne sont donc pas abstraites - elles expliquent des phénomènes que tu observes tous les jours !

Réflexion : Maintenant que tu connais le secret, filme un néon avec ton smartphone pour voir ce clignotement invisible à l'œil nu !
