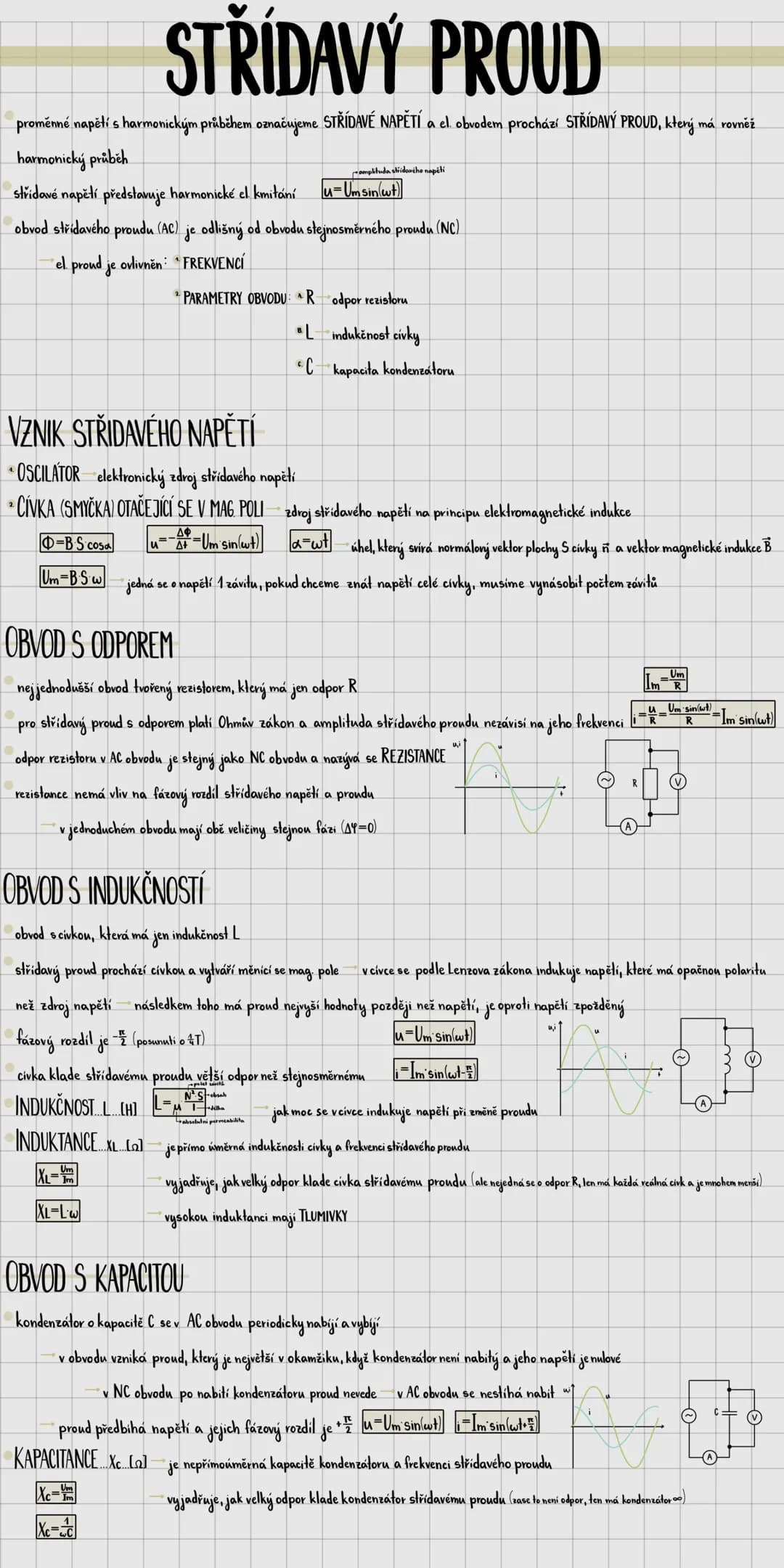

# STŘÍDAVÝ PROUD

- proměnné napětí s harmonickým průběhem označujeme STŘÍDAVÉ NAPĚTÍ a el. obvodem prochází STŘÍDAVÝ PROUD, který má rovněž

Střídavý proud a jeho vznik

Střídavé napětí má harmonický průběh podle rovnice u = Um sin ωt, což znamená, že se hodnota napětí neustále mění v čase. Hlavní rozdíl oproti stejnosměrnému proudu je, že střídavý proud je ovlivněn frekvencí - čím rychleji se mění, tím jinak se chová v obvodu.

Střídavé napětí vzniká dvěma způsoby. Elektronické oscilátory generují střídavé napětí přímo, zatímco rotující cívka v magnetickém poli vytváří napětí na principu elektromagnetické indukce podle vztahu Φ = BS cos α.

V obvodu s pouhým odporem R platí klasický Ohmův zákon a proud má stejnou fázi jako napětí. Rezistance se chová stejně jako u stejnosměrného proudu a frekvence na ni nemá vliv.

Tip: Představ si střídavý proud jako houpání - napětí se pohybuje nahoru a dolů podle sinusovky, zatímco stejnosměrný proud jede stále stejným směrem.

Obvod s cívkou je zajímavější - proud se zpožďuje za napětím o π/2 kvůli Lenzovu zákonu. Induktance XL = ωL roste s frekvencí, takže vyšší frekvence znamená větší odpor pro proud.

of 3

Kondenzátory a obvod RLC

Kondenzátor v AC obvodu se neustále nabíjí a vybíjí, takže jím proud prochází (na rozdíl od DC obvodu). Proud předbíhá napětí o π/2 a kapacitance XC = 1/(ωC) je nepřímo úměrná frekvenci - vyšší frekvence znamená menší odpor.

V sériovém obvodu RLC se kombinují všechny tři prvky. Napětí se sčítají vektorově, ne obyčejně! Impedance Z = √ $R² + (XL - XC)²$ představuje celkový odpor obvodu.

Resonance nastává, když XL = XC při resonanční frekvenci ω₀ = 1/√(LC). V resonanci obvod klade nejmenší odpor a nedochází ke ztrátám energie - toto využívají například rádiové přijímače pro ladění stanic.

Zapamatuj si: V resonanci se induktance a kapacitance vzájemně ruší, obvod se chová jako čistý odpor.

Výkon střídavého proudu počítáme pomocí efektivních hodnot I = Im/√2 a U = Um/√2. Činný výkon P = IU cos φ závisí na účiníku cos φ - čím blíž jedničce, tím lepší účinnost.

of 3

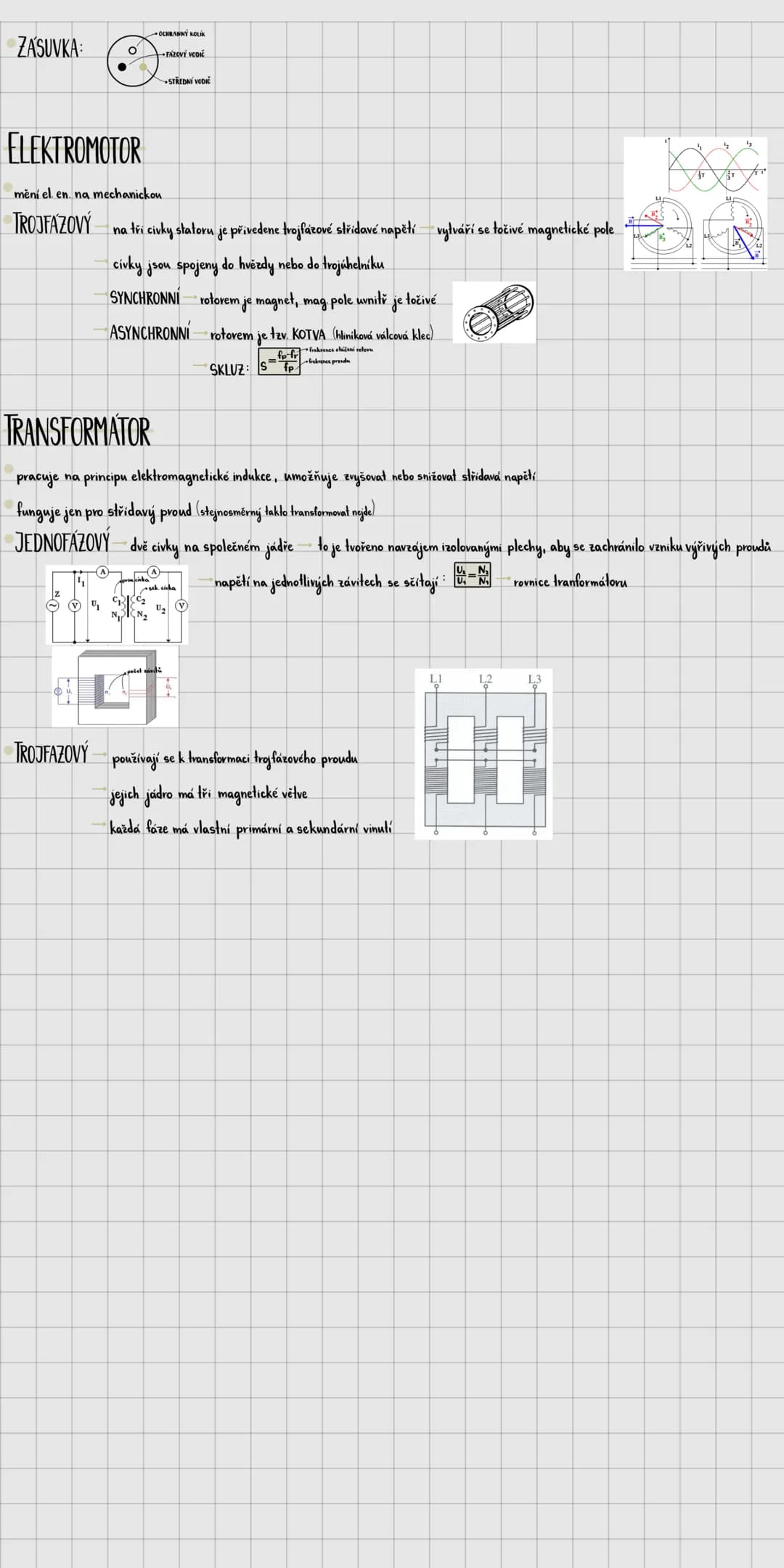

Generátory a transformátory

Generátory vyrábějí střídavý proud otáčením cívky v magnetickém poli - princip, na kterém fungují všechny elektrárny. Tříbázový alternátor vytváří tři napětí posunutá o 2π/3, která se sčítají k nule: u₁ + u₂ + u₃ = 0.

Elektromotory pracují opačně - mění elektrickou energii na mechanickou. Asynchronní motory mají "skluz" S = $n₁ - n₂$ /n₁, protože rotor se otáčí pomaleji než magnetické pole statoru.

Transformátory fungují jen pro střídavý proud a umožňují měnit napětí podle vztahu U₁/U₂ = N₁/N₂. Trojfázové transformátory mají tři magnetické větve, každá pro jednu fázi.

Proč to funguje: Transformátor potřebuje měnící se magnetické pole, které vytváří jen střídavý proud - proto nejde transformovat napětí z baterky.

Jádro transformátoru se skládá z izolovaných plechů, aby se zabránilo vířivým proudům, které by způsobovaly ztráty energie. Moderní transformátory dosahují účinnosti přes 99%.
