Cálculo del Momento de Torsión

El cálculo del momento de torsión puede variar dependiendo del ángulo de aplicación de la fuerza. Esta sección profundiza en los diferentes escenarios y proporciona ejemplos de torque para ilustrar los conceptos.

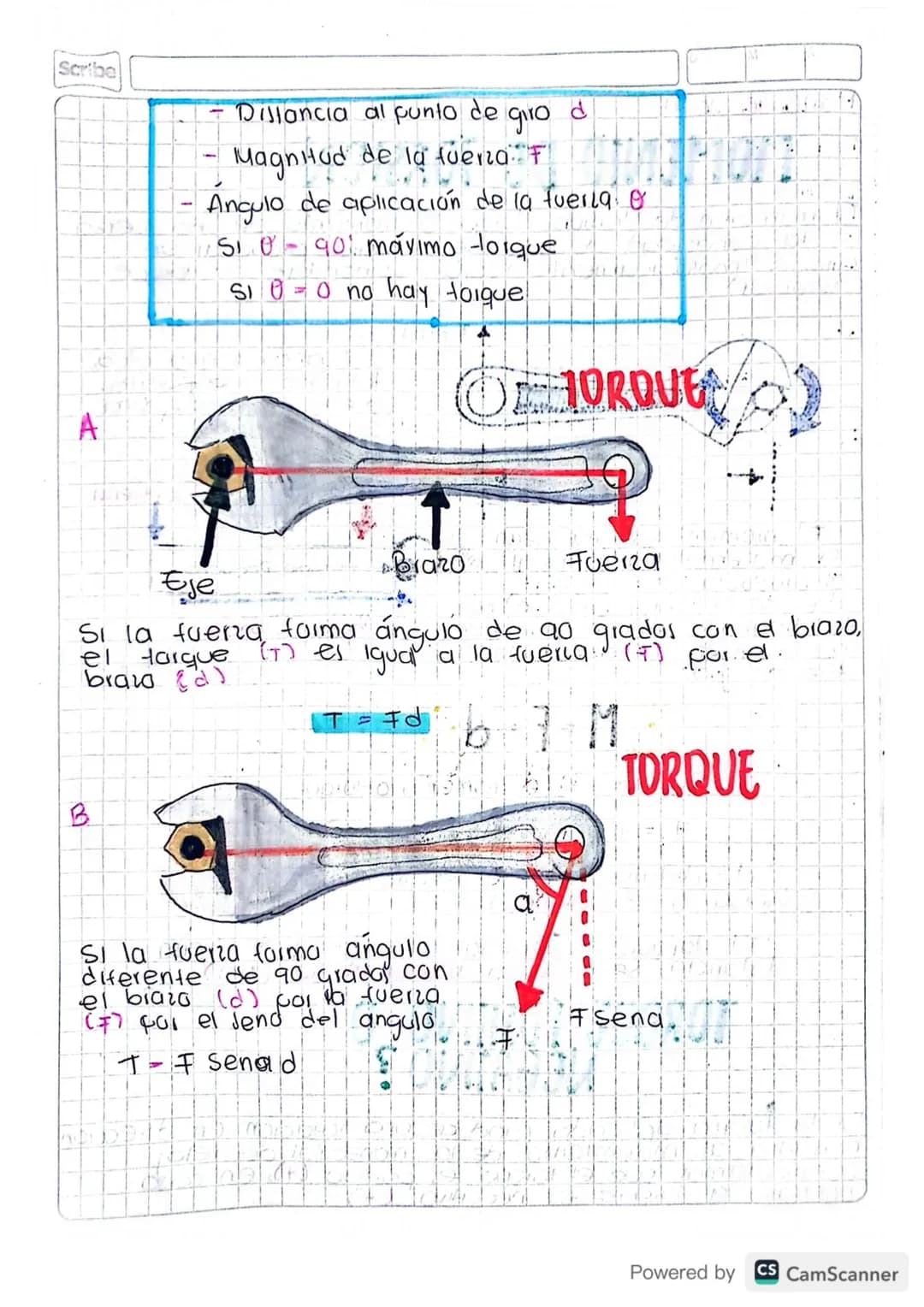

Cuando la fuerza se aplica perpendicularmente al brazo de palanca (ángulo de 90 grados), el torque se calcula simplemente como:

T = F × d

Sin embargo, cuando la fuerza forma un ángulo diferente de 90 grados con el brazo, la fórmula se modifica:

T = F × d × sen θ

Donde θ es el ángulo entre la fuerza y el brazo de palanca.

Highlight: El torque es máximo cuando la fuerza se aplica perpendicularmente al brazo $sen 90° = 1$, y es cero cuando la fuerza es paralela al brazo $sen 0° = 0$.

Ejemplo: Si una llave inglesa de 30 cm de longitud se usa para apretar un perno aplicando una fuerza de 50 N en un ángulo de 60°, el torque resultante sería: T = 50 N × 0.3 m × sen 60° = 13 Nm

Esta comprensión del ángulo de aplicación es crucial para optimizar la eficiencia en tareas mecánicas y diseño de herramientas.

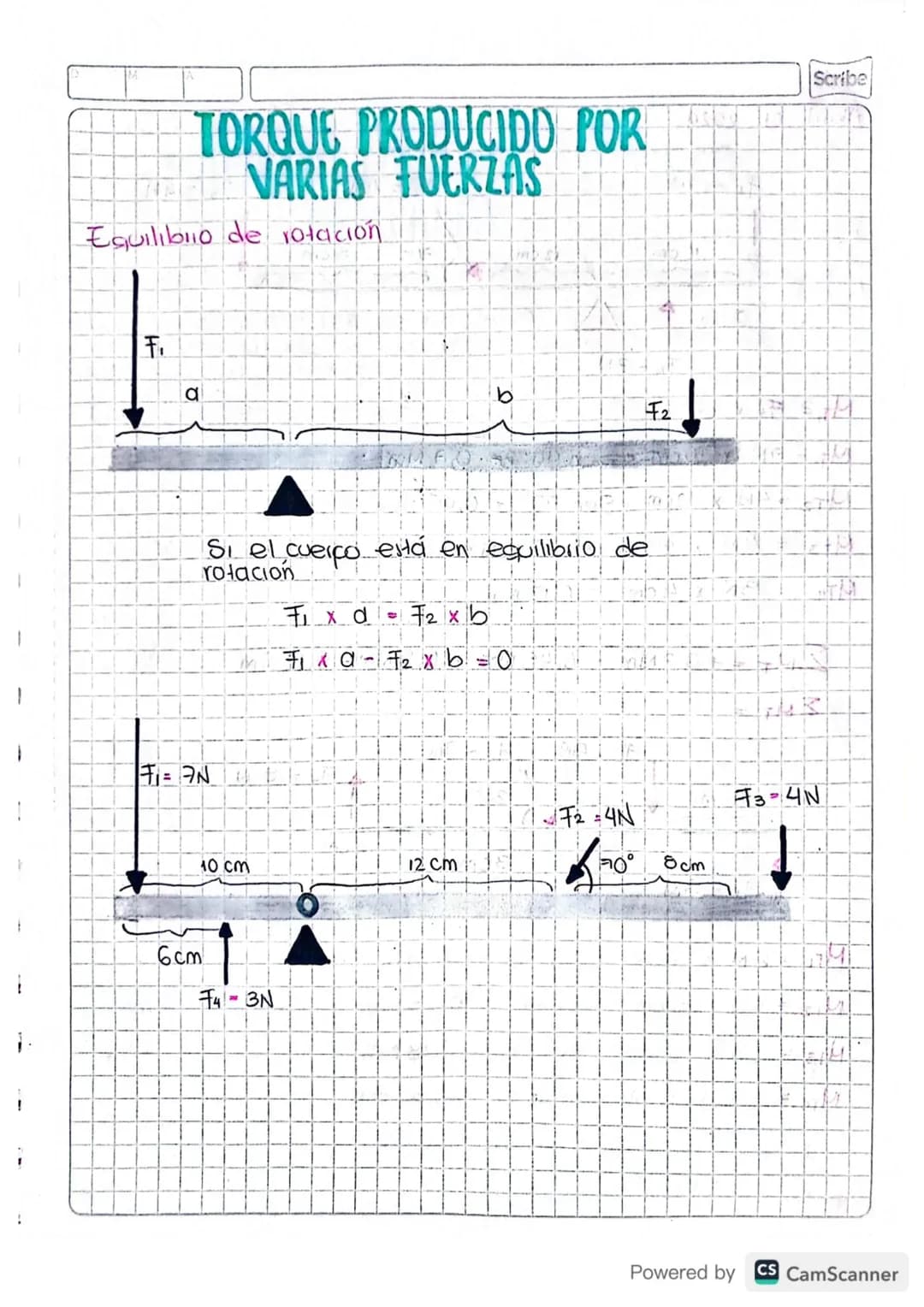

Equilibrio Rotacional y Torque Resultante

El equilibrio rotacional es un concepto fundamental en la física mecánica que se relaciona directamente con el momento de torsión. Esta sección explora cómo se aplica el torque en sistemas con múltiples fuerzas y proporciona ejercicios resueltos de momento de torsión.

Cuando un cuerpo está sometido a varias fuerzas, el momento de torsión resultante es la suma algebraica de los torques individuales. Para que un cuerpo esté en equilibrio rotacional, la suma de todos los torques debe ser cero.

Definición: Un cuerpo está en equilibrio rotacional cuando la suma de todos los torques que actúan sobre él es igual a cero.

Matemáticamente, esto se expresa como:

ΣT = 0

Ejemplo: Consideremos una barra horizontal sometida a dos fuerzas: F₁ = 7N aplicada a 10 cm del punto de giro, y F₂ = 4N aplicada a 12 cm del punto de giro en dirección opuesta. Para que la barra esté en equilibrio:

F₁ × d₁ = F₂ × d₂ 7N × 10cm = 4N × 12cm 70 Ncm = 48 Ncm

Como los torques no son iguales, la barra no está en equilibrio rotacional.

Este tipo de análisis es crucial en ingeniería y diseño, donde se busca el equilibrio en estructuras y máquinas.

Aplicaciones Prácticas y Ejercicios Complejos

El momento de torsión tiene numerosas aplicaciones en la vida real y en la ingeniería. Esta sección presenta ejercicios resueltos de momento de torsión más complejos y explora algunas aplicaciones prácticas.

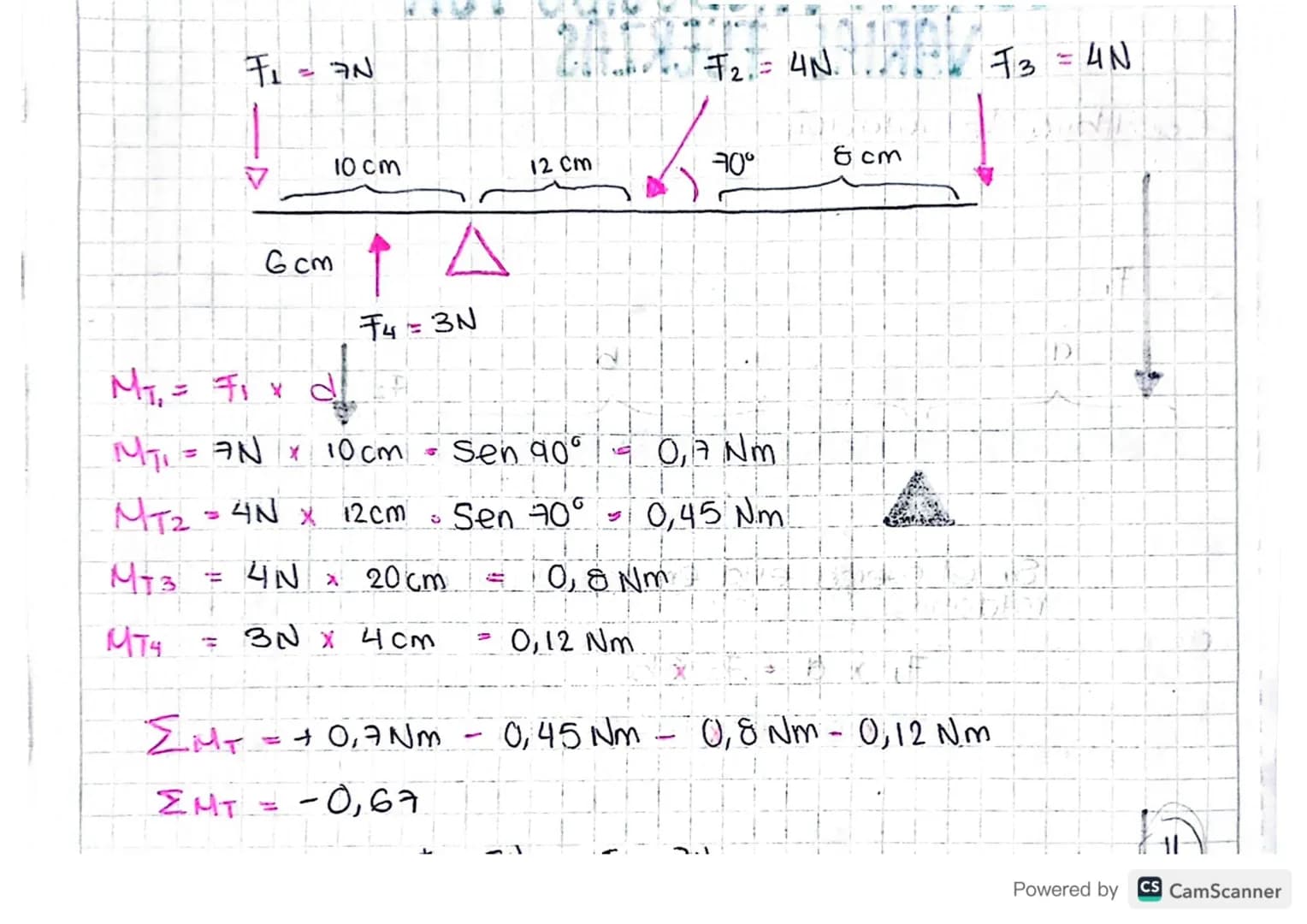

Ejemplo: Un sistema compuesto por cuatro fuerzas aplicadas a diferentes distancias y ángulos:

• F₁ = 7N aplicada a 10cm, perpendicular a la barra
• F₂ = 4N aplicada a 12cm, formando un ángulo de 70° con la barra
• F₃ = 3N aplicada a 20cm, perpendicular a la barra
• F₄ = 3N aplicada a 4cm, perpendicular a la barra

Calculemos el momento de torsión resultante:

T₁ = 7N × 10cm = 0.7 Nm T₂ = 4N × 12cm × sen 70° = 0.45 Nm T₃ = 3N × 20cm = 0.6 Nm T₄ = 3N × 4cm = 0.12 Nm

ΣT = 0.7 Nm - 0.45 Nm - 0.6 Nm - 0.12 Nm = -0.47 Nm

El torque resultante negativo indica que el sistema tiende a girar en sentido horario.

Highlight: En aplicaciones prácticas, como en el diseño de motores, el torque se expresa a menudo en Newton metro (Nm). Por ejemplo, un motor de automóvil puede producir un torque de 300 Nm, lo que indica su capacidad para acelerar y superar resistencias.

Comprender el momento de torsión es esencial en campos como la ingeniería mecánica, la robótica y la biomecánica, donde se diseñan y analizan sistemas que involucran rotación y equilibrio.

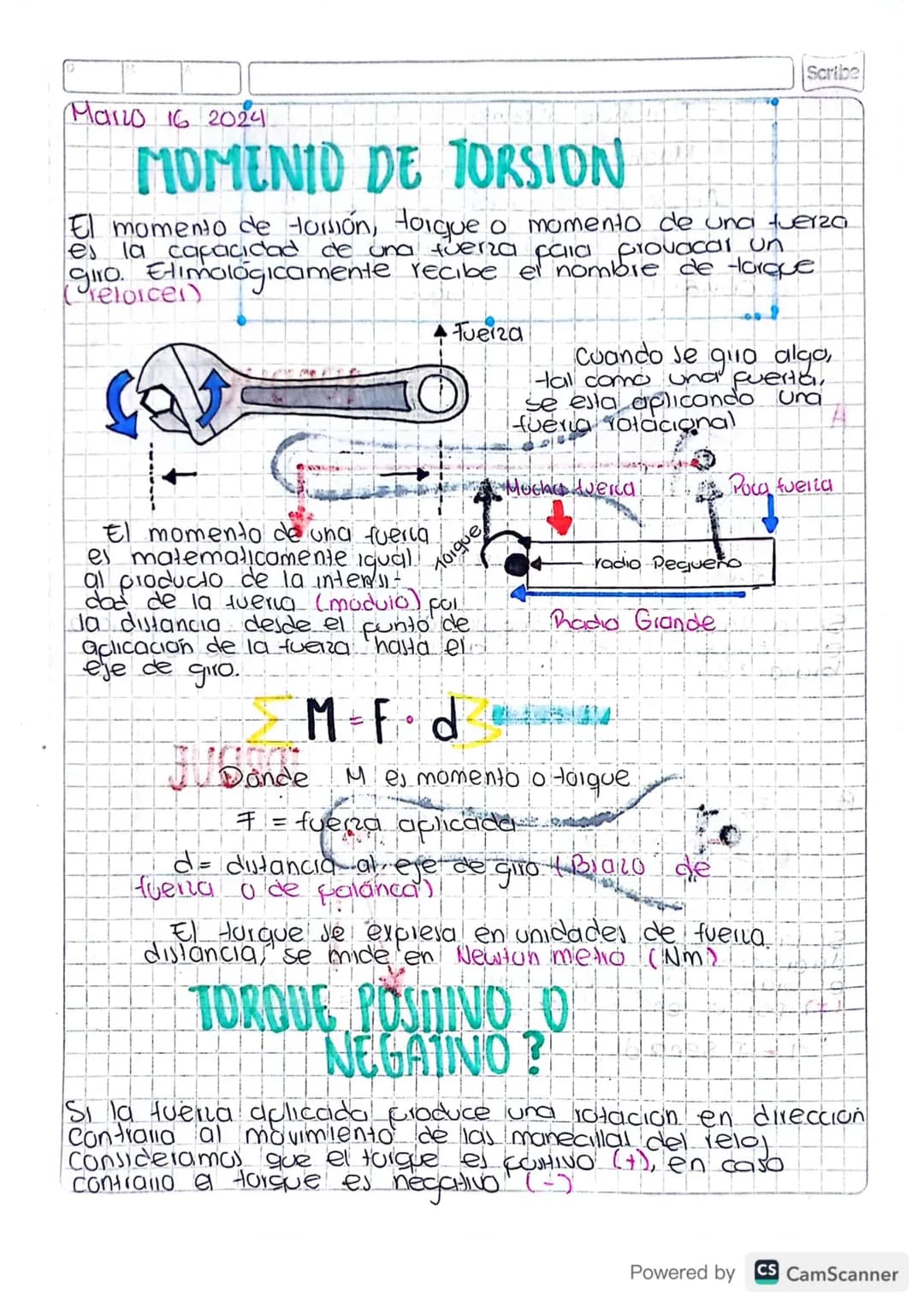

Fundamentos del Momento de Torsión

El momento de torsión, también conocido como torque o momento de una fuerza, es un concepto crucial en física que describe la capacidad de una fuerza para provocar un giro. Este fenómeno es omnipresente en nuestra vida cotidiana, desde abrir una puerta hasta girar una llave.

Definición: El momento de torsión es matemáticamente igual al producto de la intensidad de la fuerza (módulo) por la distancia desde el punto de aplicación de la fuerza hasta el eje de giro.

La fórmula del momento de torsión se expresa como:

M = F × d

Donde:

• M es el momento o torque
• F es la fuerza aplicada
• d es la distancia al eje de giro (también conocida como brazo de fuerza o de palanca)

Vocabulario: Las unidades del torque se expresan en términos de fuerza por distancia, siendo la unidad estándar el Newton-metro (Nm).

Ejemplo: Al girar una puerta, se aplica una fuerza rotacional. Cuanto mayor sea la distancia desde el punto de aplicación de la fuerza hasta el eje de giro (las bisagras), menor será la fuerza necesaria para abrir la puerta.

Es importante entender el concepto de momento de torsión positivo y negativo:

Highlight: Si la fuerza aplicada produce una rotación en dirección contraria al movimiento de las manecillas del reloj, se considera que el torque es positivo (+). En caso contrario, el torque es negativo (-).

Este principio es fundamental para comprender el equilibrio rotacional en sistemas mecánicos y estructuras.
