# TENA B OPTICA GEOMETRICA

Óptica geométrica parte de la firica que estrela los cambios que experimenta la dirección de
propagación de los

Fundamentos de la Óptica Geométrica

La óptica geométrica estudia cómo cambia la dirección de los rayos de luz cuando se reflejan o refractan, usando representaciones geométricas súper útiles. Imagínate que puedes "dibujar" el camino de la luz para predecir dónde aparecerá una imagen.

Los principios básicos son bastante lógicos: la luz viaja en línea recta, los rayos no se interfieren entre sí, y siguen leyes específicas de reflexión y refracción. Además, los rayos son reversibles, lo que significa que pueden "volver" por el mismo camino.

Los espejos planos son los más fáciles de entender. Cuando te miras en uno, ves una imagen virtual (no se puede proyectar en una pantalla), derecha, del mismo tamaño y a la misma distancia que tú estás del espejo.

Los espejos esféricos cóncavos son más complejos pero súper interesantes. Dependiendo de dónde coloques el objeto, puedes obtener imágenes reales o virtuales, más grandes o más pequeñas, derechas o invertidas. Si el objeto está muy lejos, la imagen será real, invertida y menor.

💡 Tip clave: En los espejos cóncavos, si el objeto está entre el foco y el espejo, siempre obtienes una imagen virtual, derecha y mayor (como los espejos de maquillaje).

of 5

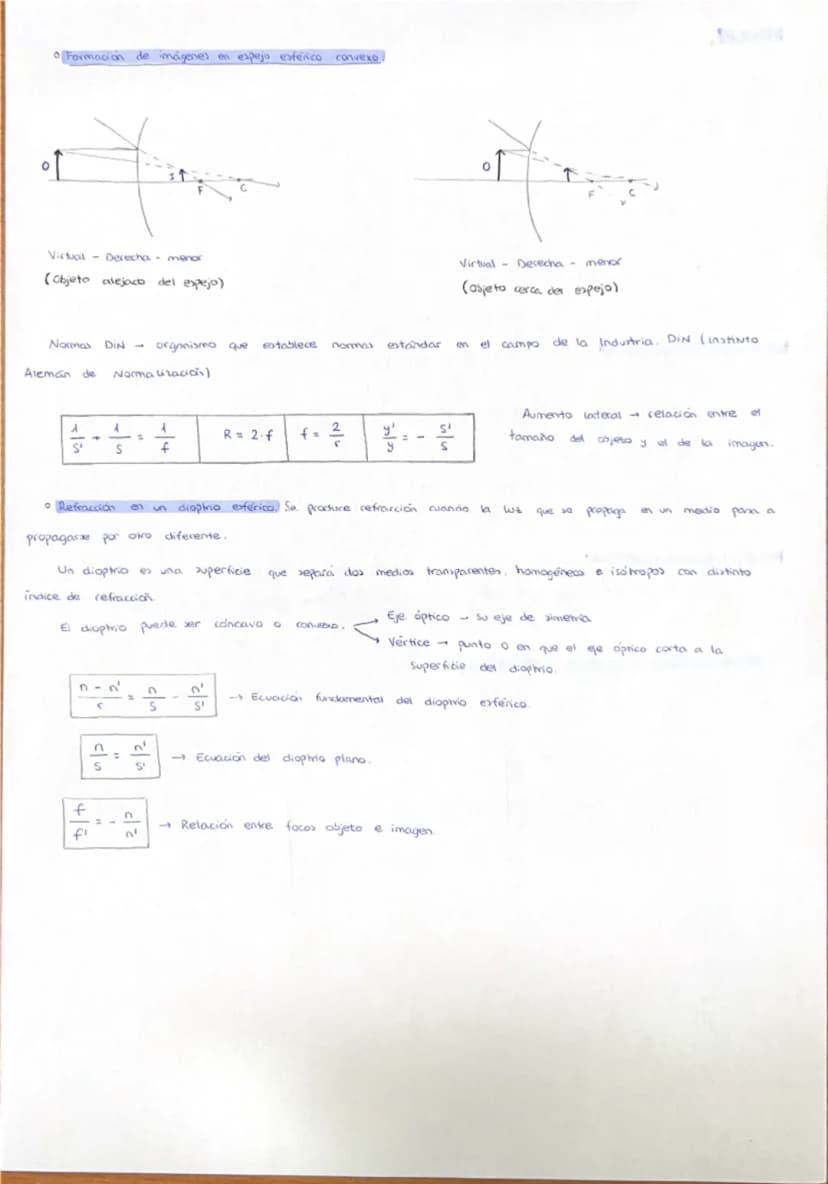

Espejos Convexos y Dioptrios

Los espejos esféricos convexos son mucho más predecibles que los cóncavos. No importa dónde pongas el objeto, siempre obtienes una imagen virtual, derecha y menor. Por eso se usan como retrovisores en coches: te permiten ver un campo visual más amplio.

Las ecuaciones fundamentales te ayudan a calcular exactamente dónde se formará la imagen: 1/s' + 1/s = 1/f, donde s es la distancia del objeto, s' la distancia de la imagen, y f la distancia focal. La relación R = 2·f conecta el radio de curvatura con el foco.

Cuando la luz pasa de un medio a otro (como del aire al agua), se produce refracción en dioptrios. Un dioptrio es simplemente la superficie que separa dos medios transparentes con diferente índice de refracción.

La ecuación fundamental del dioptrio esférico parece complicada, pero básicamente te dice cómo se dobla la luz al cambiar de medio. Para dioptrios planos (como una ventana), la ecuación se simplifica bastante.

💡 Recuerda: La norma DIN establece los estándares industriales para estos cálculos, así que las fórmulas que usas están internacionalmente aceptadas.

of 5

Lentes Delgadas: Convergentes y Divergentes

Las lentes son sistemas ópticos formados por dos dioptrios, y hay dos tipos principales que debes dominar. Las lentes convergentes (biconvexas, planoconvexas, convexocóncavas) concentran los rayos de luz en un punto, mientras que las lentes divergentes (bicóncavas, planocóncavas, cóncavoconvexas) los dispersan.

La ecuación fundamental de lentes delgadas se simplifica a 1/s' - 1/s = 1/f', que es muy parecida a la de los espejos. La fórmula del constructor de lentes relaciona la distancia focal con los radios de curvatura y el índice de refracción del material.

Un concepto súper práctico es la potencia de una lente, que es la inversa de su distancia focal $P = 1/f'$ . Se mide en dioptrías, la unidad que aparece en tus gafas. Si la potencia es positiva, la lente es convergente; si es negativa, divergente.

Las lentes reales tienen pequeños defectos llamados aberraciones. La aberración esférica hace que los rayos alejados del eje no converjan exactamente en el foco, y la aberración cromática hace que cada color tenga su propio foco.

💡 Dato curioso: Las dioptrías de tus gafas te dicen directamente qué tipo de lente necesitas: positivas para miopía, negativas para hipermetropía.

of 5

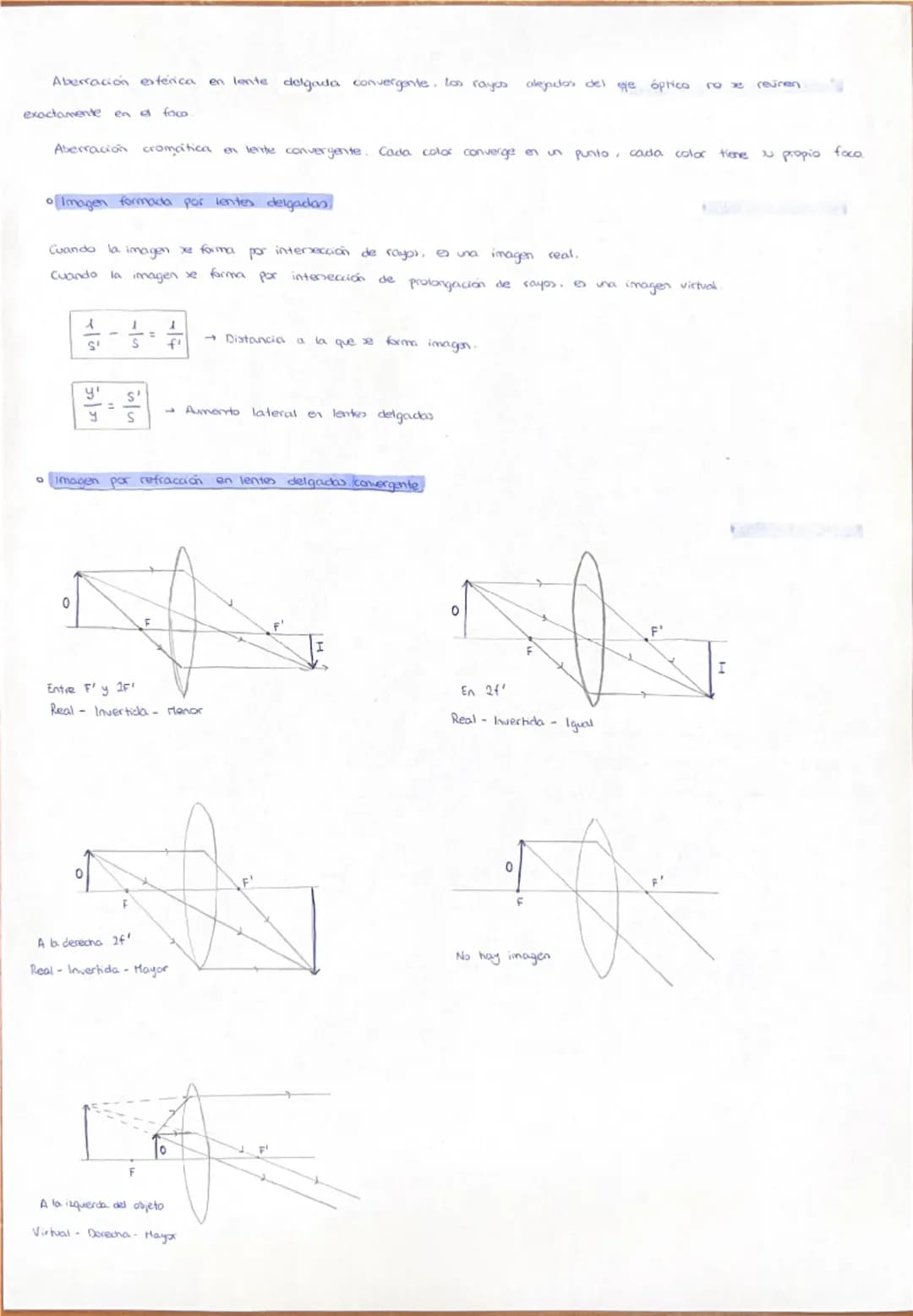

Formación de Imágenes en Lentes

Entender dónde se forma una imagen es clave para dominar las lentes convergentes. Cuando el objeto está entre f' y 2f', obtienes una imagen real, invertida y menor (como en tu ojo). Si está en 2f', la imagen es real, invertida e igual al objeto.

La posición del objeto determina completamente las características de la imagen. Si el objeto está más allá de 2f', la imagen será real, invertida y mayor. Cuando el objeto está entre el foco y la lente, aparece una imagen virtual, derecha y mayor (¡como una lupa!).

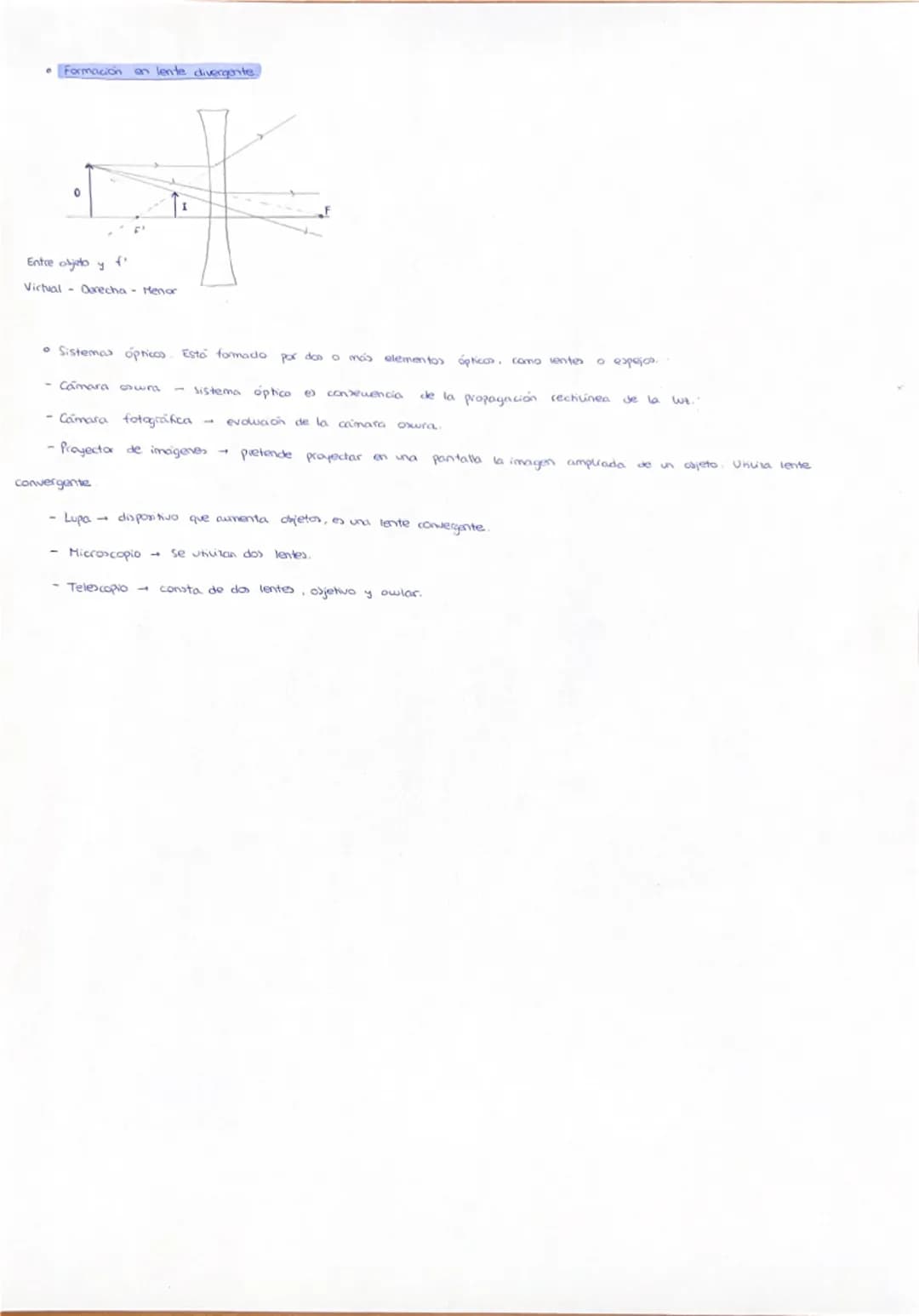

Las lentes divergentes son mucho más simples: siempre producen imágenes virtuales, derechas y menores, sin importar dónde pongas el objeto. Por eso se usan para corregir la miopía.

Las ecuaciones para calcular la posición $1/s' - 1/s = 1/f$ y el aumento $y'/y = s'/s$ de las imágenes son las mismas para ambos tipos de lentes. Solo cambian los signos según las convenciones.

💡 Truco visual: Si la imagen se forma por intersección real de rayos, es real (se puede proyectar). Si se forma por prolongaciones imaginarias, es virtual.

of 5

Sistemas Ópticos Cotidianos

Los sistemas ópticos combinan varios elementos para crear dispositivos que usas constantemente. La cámara oscura es el ejemplo más básico: funciona solo por la propagación rectilínea de la luz, sin lentes.

Tu cámara fotográfica es una evolución de la cámara oscura con lentes que enfocan la imagen en el sensor. Los proyectores usan una lente convergente para ampliar imágenes en una pantalla, mientras que las lupas son simplemente lentes convergentes que crean imágenes virtuales ampliadas.

El microscopio combina dos lentes: el objetivo crea una imagen real ampliada, y el ocular actúa como lupa para verla. Los telescopios funcionan de manera similar pero están optimizados para objetos muy lejanos.

Estos dispositivos aplican exactamente los mismos principios que has aprendido, solo que combinando múltiples elementos ópticos para lograr efectos más complejos.

💡 Aplicación práctica: Ahora entiendes por qué tu cámara tiene diferentes lentes y por qué las lupas solo funcionan a cierta distancia del objeto.
