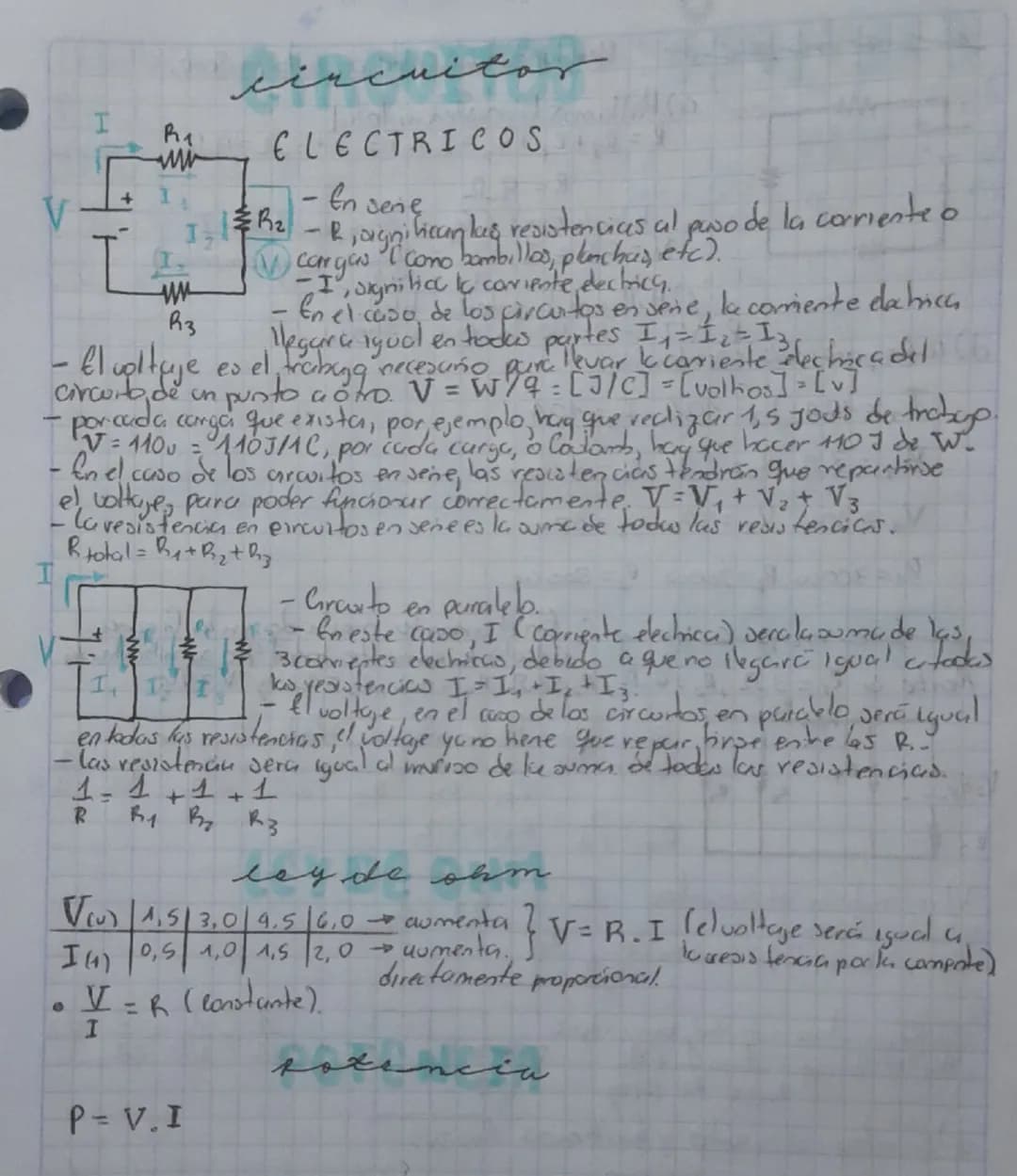

Circuitos eléctricos: Tipos y conceptos básicos

¿Sabías que todos los aparatos que usas diariamente funcionan gracias a circuitos eléctricos? Estos circuitos pueden estar conectados de dos formas principales: en serie y en paralelo.

En los circuitos en serie, la corriente eléctrica (I) sigue un único camino y es igual en todas partes $I₁=I₂=I₃$. Las resistencias (como bombillas o planchas) se reparten el voltaje para funcionar correctamente, por lo que el voltaje total es la suma de los voltajes individuales: V = V₁ + V₂ + V₃. La resistencia total en este tipo de circuito se calcula sumando todas las resistencias: Rtotal = R₁ + R₂ + R₃.

Por otro lado, en los circuitos en paralelo, la corriente se divide en diferentes caminos, siendo la corriente total la suma de todas las corrientes: I = I₁ + I₂ + I₃. A diferencia de los circuitos en serie, el voltaje es igual en todas las resistencias y no necesita repartirse. La resistencia total se calcula mediante la fórmula: 1/R = 1/R₁ + 1/R₂ + 1/R₃.

La Ley de Ohm establece la relación entre voltaje, corriente y resistencia: V = R·I. Esto significa que el voltaje es directamente proporcional al producto de la resistencia por la corriente. También es importante recordar que la potencia se calcula como: P = V·I.

💡 Dato práctico: Cuando conectas varios dispositivos en serie (como las luces navideñas antiguas), si uno falla, todos dejan de funcionar. En cambio, en un circuito paralelo (como el de tu casa), si un dispositivo falla, los demás siguen funcionando normalmente.
