Calcul de la multiplicité et compacité

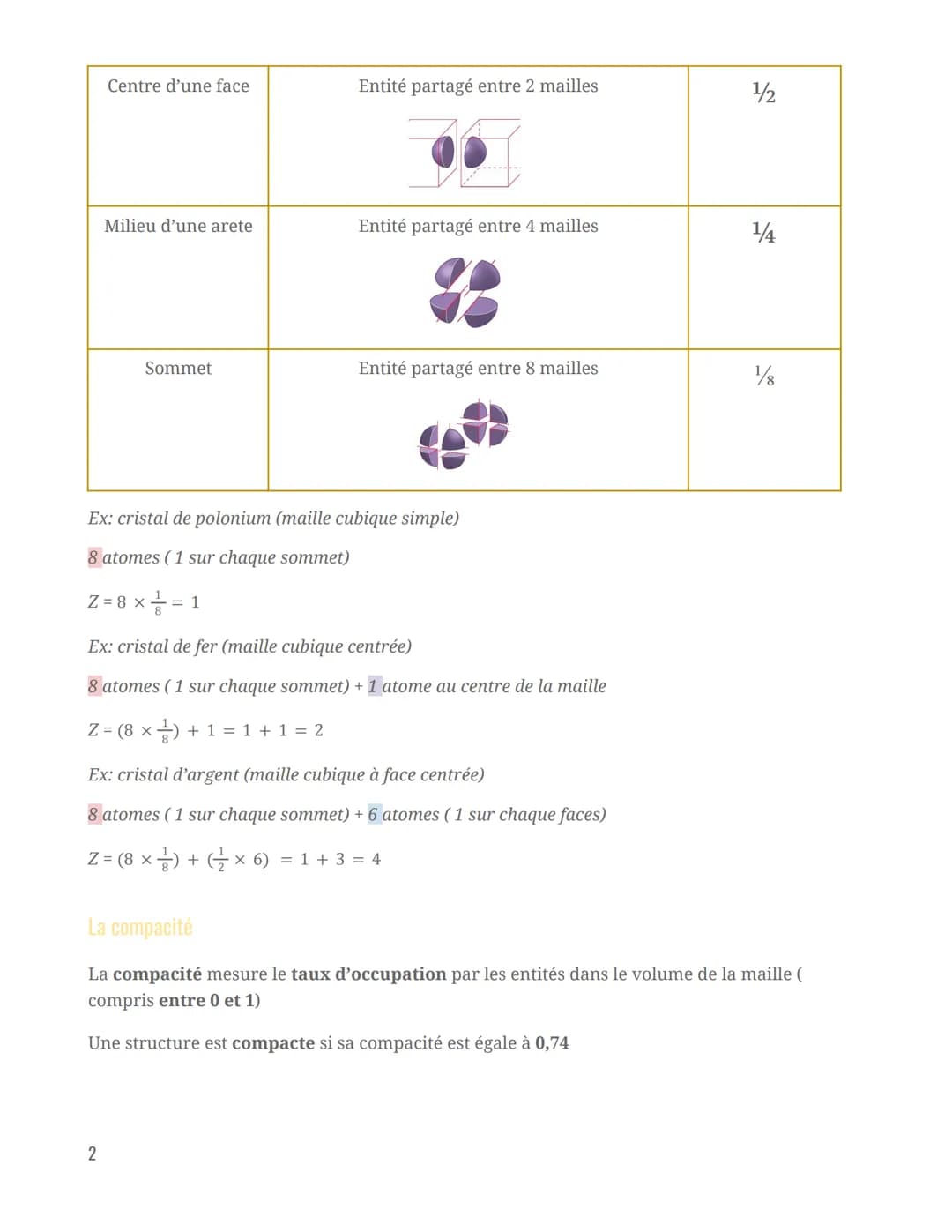

La multiplicité Z se calcule en tenant compte de la contribution de chaque atome à la maille :

• Centre de la maille : contribution de 1
• Centre d'une face : contribution de 1/2
• Milieu d'une arête : contribution de 1/4
• Sommet : contribution de 1/8

Exemples de calcul de Z :

• Cristal de polonium (cubique simple) : Z = 8 × 1/8 = 1
• Cristal de fer (cubique centré) : Z = (8 × 1/8) + 1 = 2
• Cristal d'argent (cubique à faces centrées) : Z = (8 × 1/8) + (6 × 1/2) = 4

La compacité mesure le taux d'occupation du volume de la maille par les atomes. Elle est comprise entre 0 et 1. Une structure est considérée comme compacte si sa compacité est égale à 0,74.

Vocabulaire : La compacité est le rapport entre le volume occupé par les atomes et le volume total de la maille cristalline. Elle permet d'évaluer l'efficacité de l'empilement des atomes dans la structure.

Highlight : Une structure cristalline est considérée comme compacte lorsque sa compacité atteint 0,74, ce qui correspond à l'empilement le plus efficace des atomes dans l'espace.

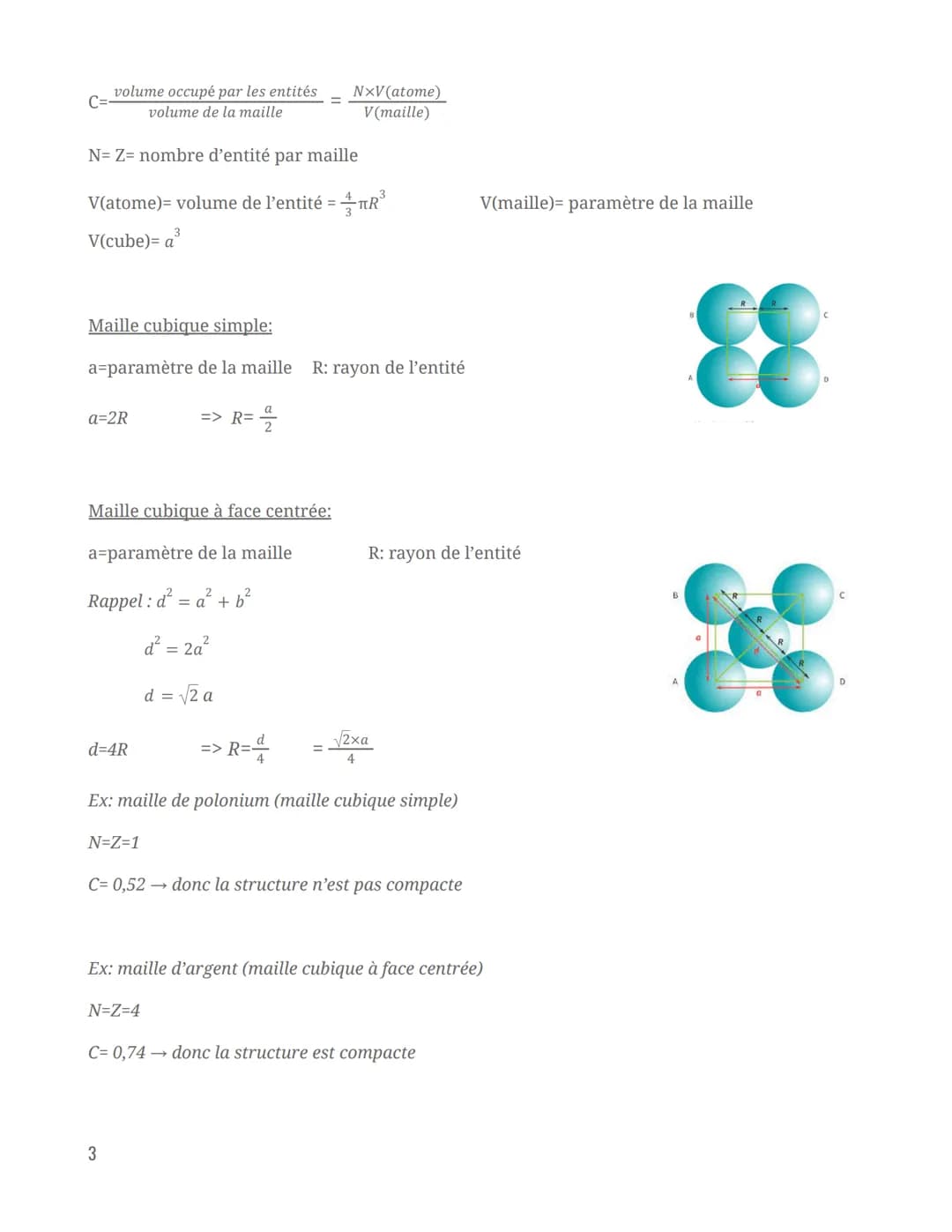

Calcul de la compacité et propriétés macroscopiques

La compacité se calcule avec la formule :

C = (N × V(atome)) / V(maille)

Où N est le nombre d'atomes par maille (Z), V(atome) est le volume d'un atome $4/3 × π × R³$, et V(maille) est le volume de la maille (a³ pour un cube).

Pour une maille cubique simple (ex: polonium) :

• a = 2R (R étant le rayon de l'atome)
• C = 0,52 (structure non compacte)

Pour une maille cubique à faces centrées (ex: argent) :

• a = 4R / √2
• C = 0,74 (structure compacte)

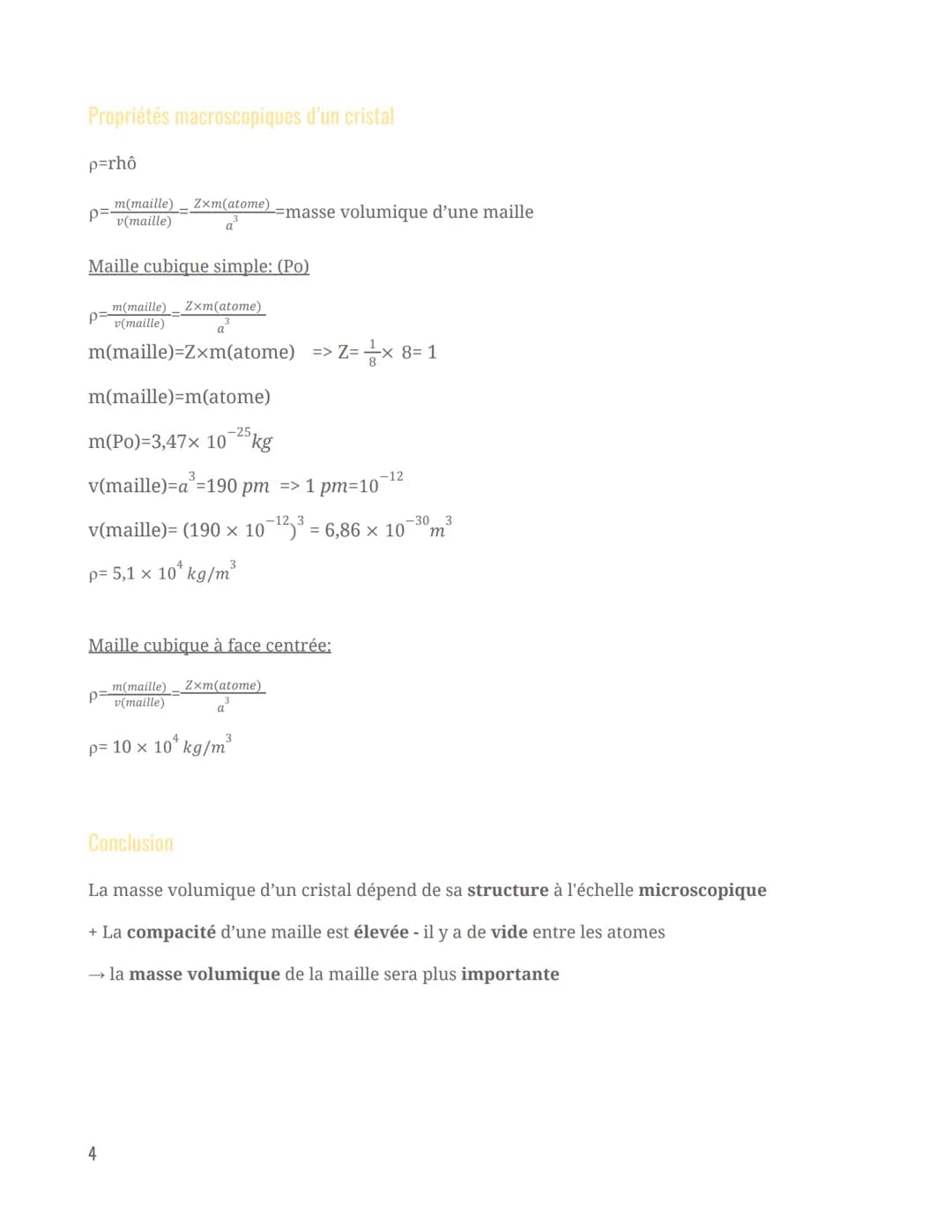

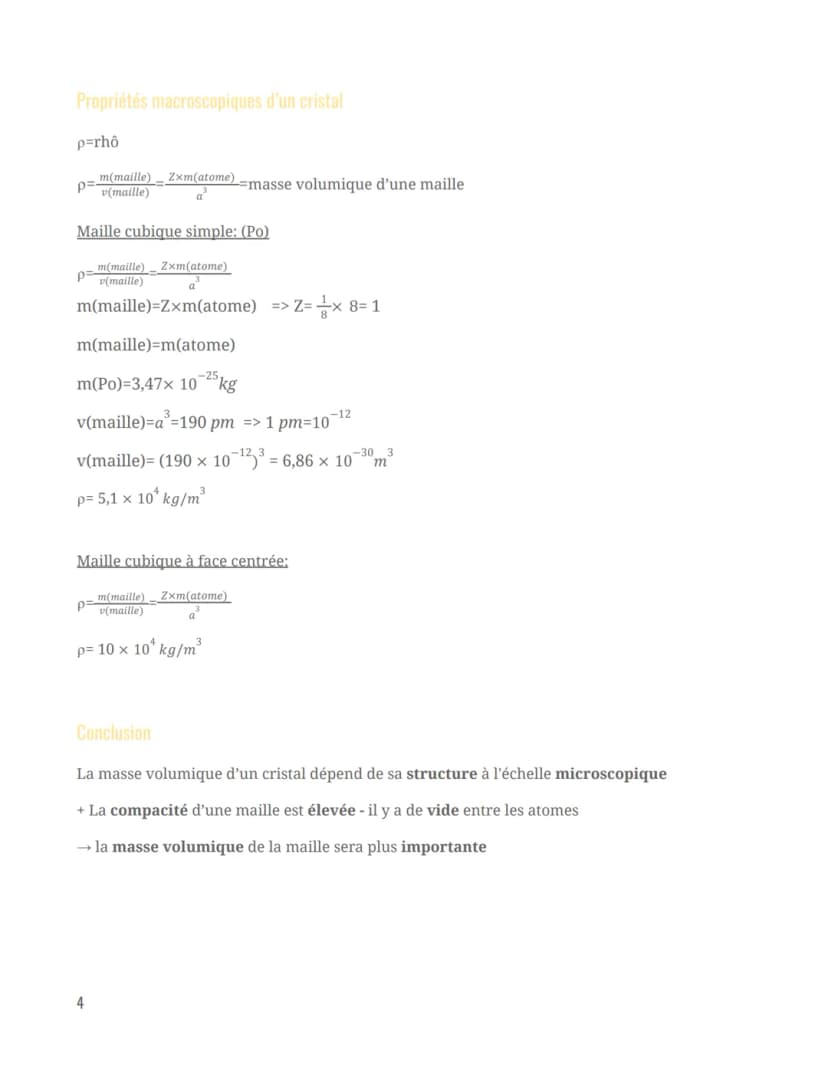

Les propriétés macroscopiques d'un cristal, comme sa masse volumique, dépendent de sa structure microscopique. La masse volumique se calcule par :

ρ = m(maille) / V(maille) = (Z × m(atome)) / a³

Exemple : Pour le polonium (maille cubique simple), avec m(Po) = 3,47 × 10⁻²⁵ kg et a = 190 pm, on obtient ρ = 5,1 × 10³ kg/m³.

Highlight : Plus la compacité d'une maille est élevée, moins il y a de vide entre les atomes, ce qui résulte en une masse volumique plus importante pour le cristal.

Conclusion sur les propriétés des cristaux

La structure des cristaux à l'échelle microscopique détermine leurs propriétés macroscopiques. La compacité de la maille cristalline influence directement la masse volumique du cristal : une compacité élevée signifie moins d'espace vide entre les atomes, ce qui se traduit par une masse volumique plus importante.

Cette relation entre la structure microscopique et les propriétés macroscopiques est fondamentale en cristallographie et permet d'expliquer de nombreuses caractéristiques des matériaux cristallins. Par exemple, la dureté, la conductivité thermique et électrique, ou encore les propriétés optiques des cristaux sont toutes influencées par l'arrangement des atomes dans la maille.

La compréhension de ces concepts est essentielle pour les étudiants en sciences, notamment en physique et en chimie, car elle permet d'appréhender comment les propriétés des matériaux peuvent être modifiées en altérant leur structure cristalline.

Vocabulaire : La cristallographie est la science qui étudie la formation, la structure et les propriétés des cristaux. Elle est essentielle pour comprendre le lien entre la structure microscopique et les propriétés macroscopiques des matériaux cristallins.

Highlight : Les propriétés macroscopiques d'un cristal, telles que sa masse volumique, sa dureté ou sa conductivité, sont directement liées à sa structure microscopique, notamment à la compacité de sa maille cristalline.

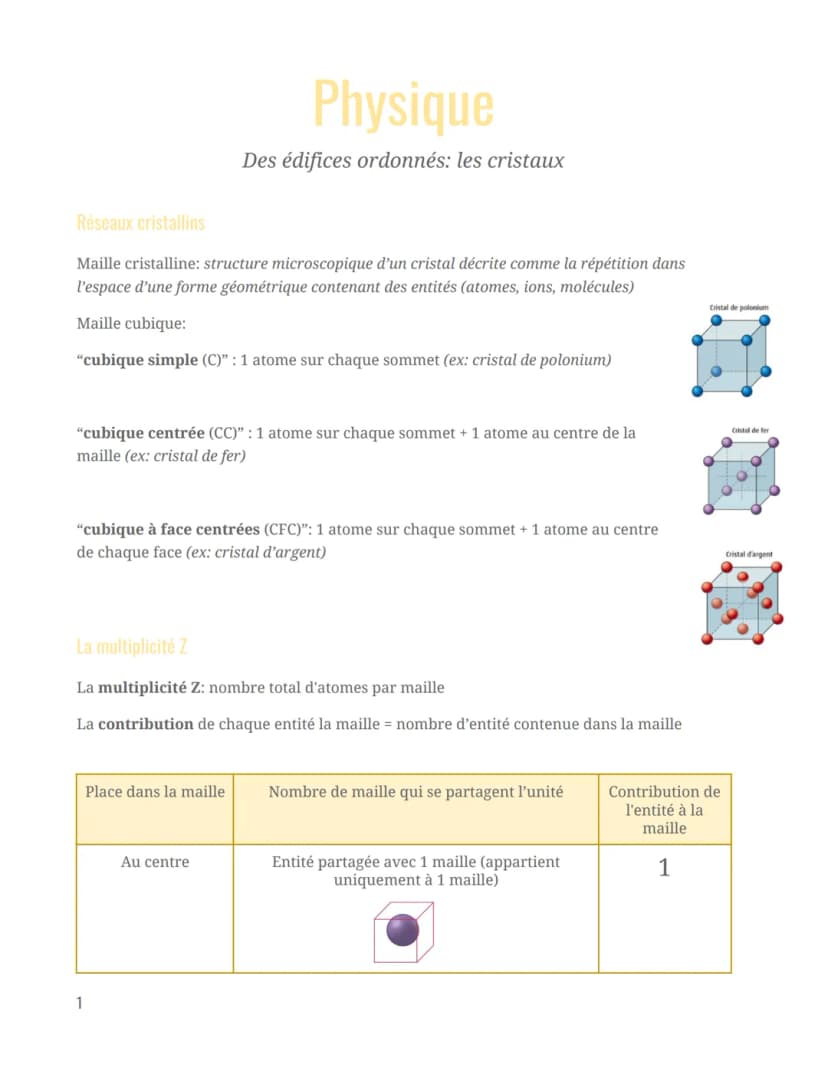

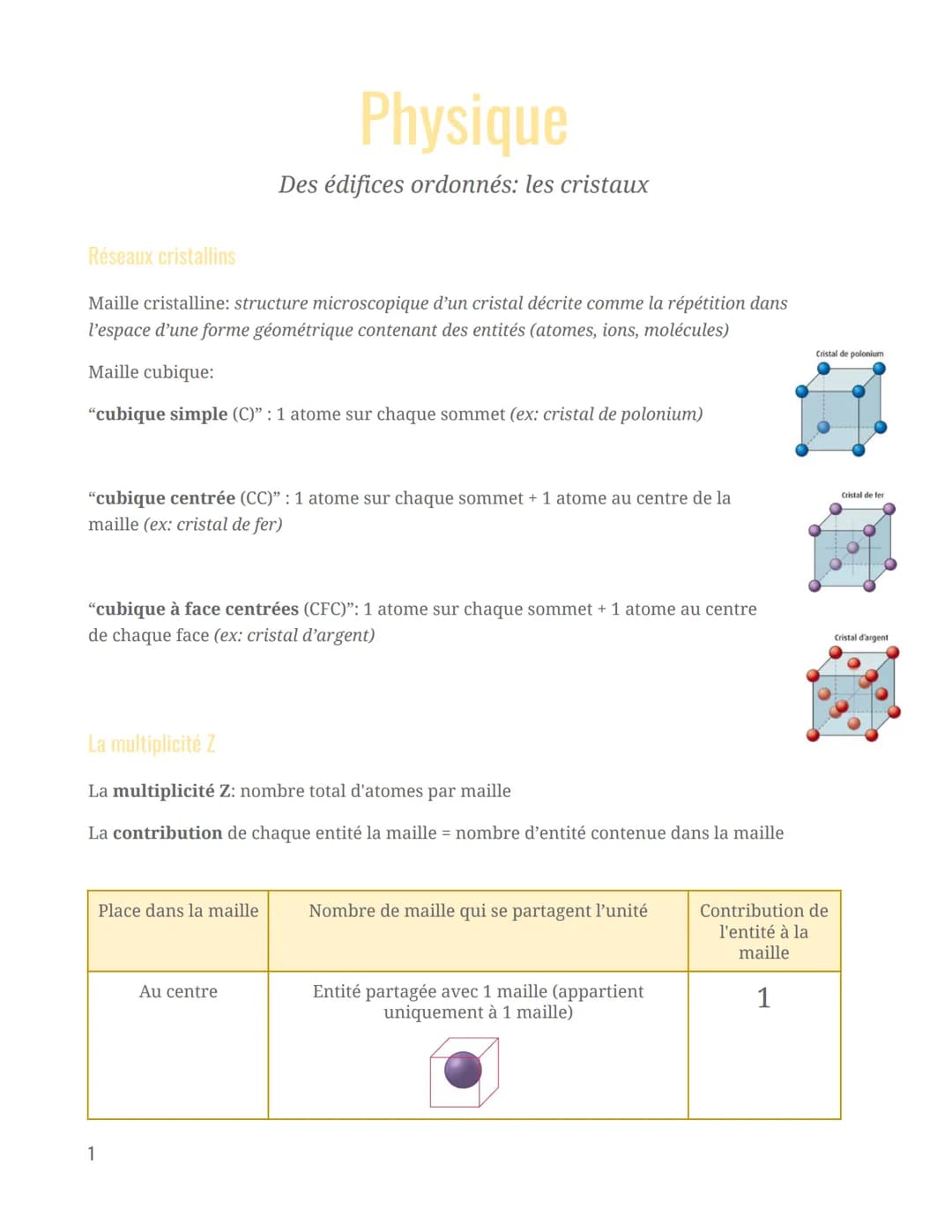

Réseaux cristallins et mailles

Les cristaux sont des structures ordonnées à l'échelle microscopique, décrites par leur maille cristalline. Cette maille est une forme géométrique contenant des entités (atomes, ions, molécules) qui se répète dans l'espace pour former le cristal. Il existe différents types de mailles cubiques :

• Cubique simple (C) : un atome à chaque sommet (ex: cristal de polonium)
• Cubique centrée (CC) : un atome à chaque sommet et un au centre (ex: cristal de fer)
• Cubique à faces centrées (CFC) : un atome à chaque sommet et un au centre de chaque face (ex: cristal d'argent)

La multiplicité Z représente le nombre total d'atomes par maille. Elle dépend de la contribution de chaque entité à la maille, qui varie selon sa position (centre, face, arête, sommet).

Définition : La multiplicité Z est le nombre total d'atomes par maille cristalline. Elle permet de caractériser la structure microscopique d'un cristal.

Exemple : Dans un cristal de polonium (maille cubique simple), Z = 1 car il y a 8 atomes aux sommets, chacun partagé entre 8 mailles (8 × 1/8 = 1).
