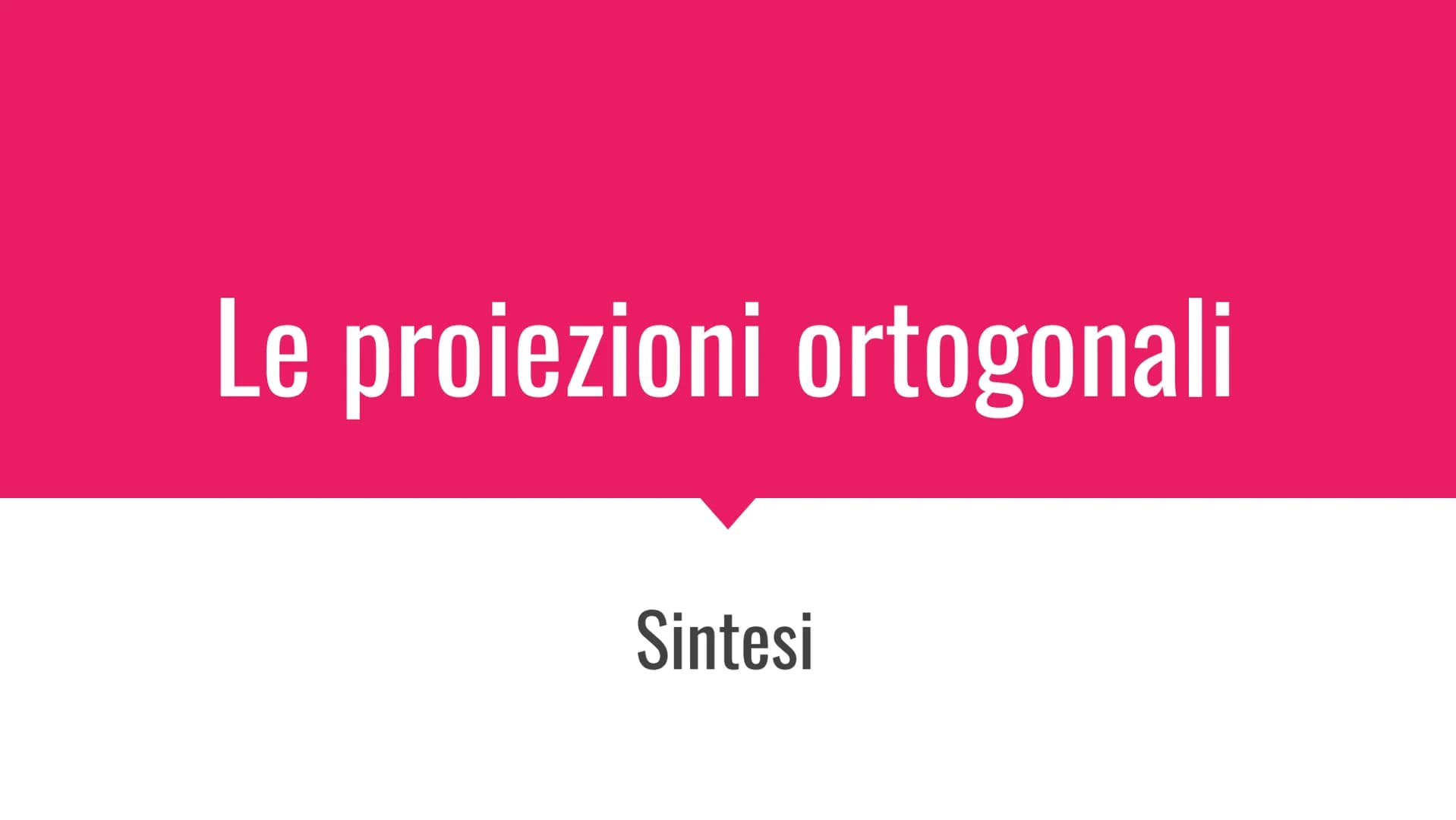

Le proiezioni ortogonali - Introduzione
Hai mai provato a disegnare un oggetto tridimensionale e ti sei accorto che non riuscivi a mostrare tutti i suoi dettagli? Ecco dove entrano in gioco le proiezioni ortogonali!

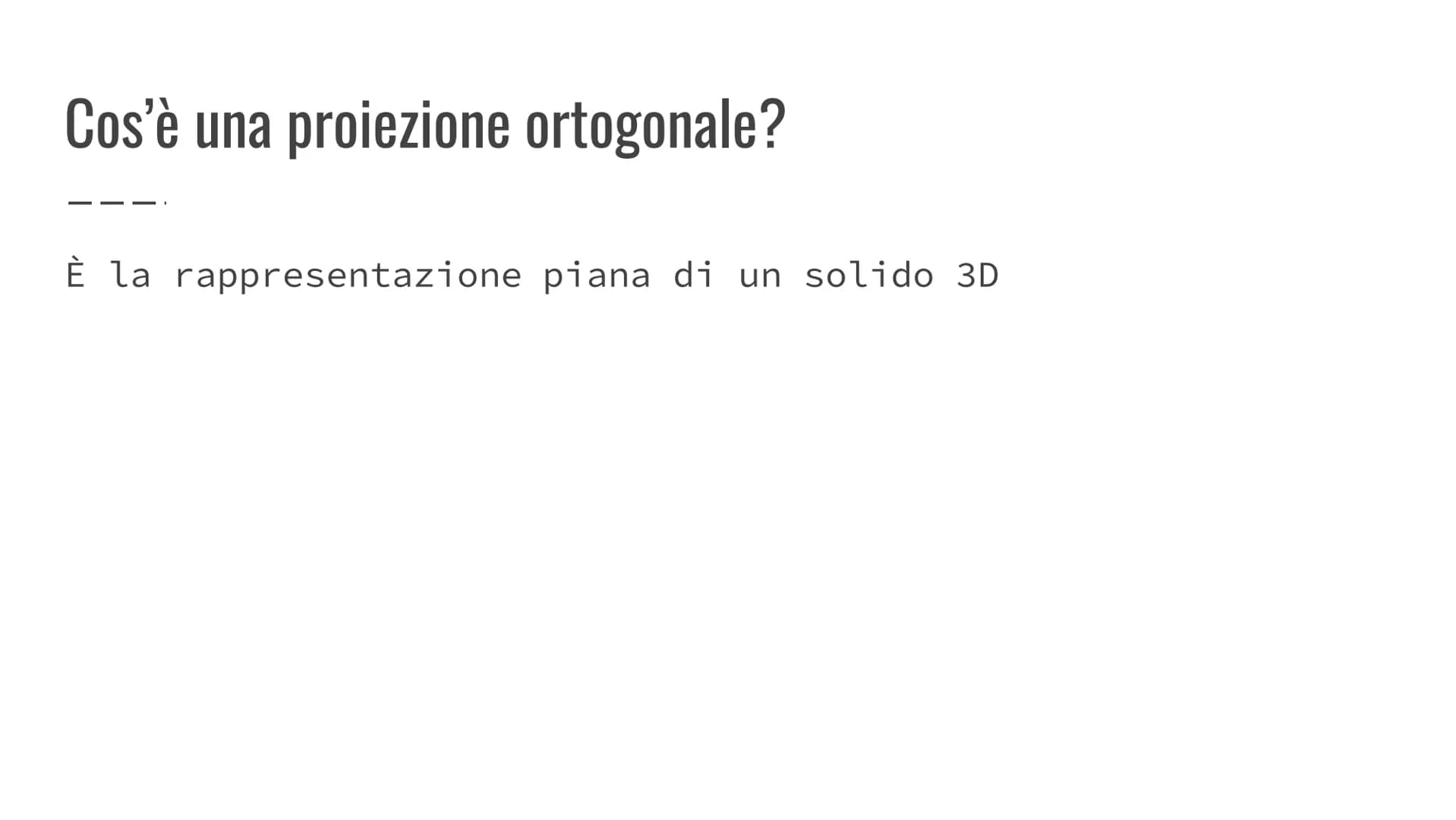

Una proiezione ortogonale è semplicemente la rappresentazione piana di un solido 3D. È come se prendessi un oggetto e lo "schiacciassi" su un foglio guardandolo da direzioni diverse.
💡 Suggerimento: Pensa alle proiezioni come alle ombre che un oggetto fa quando lo illumini da tre direzioni diverse!
2
of 10

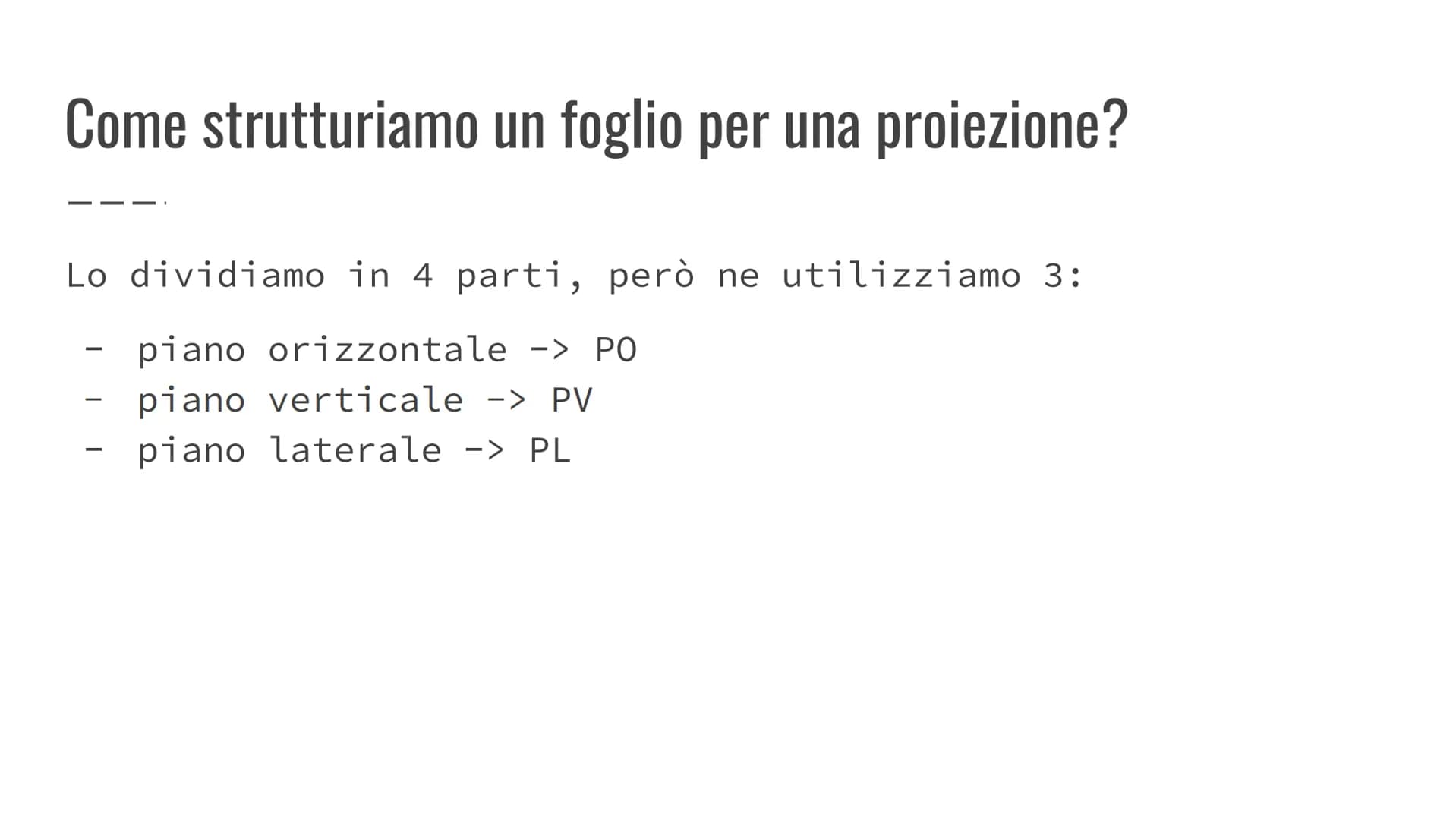

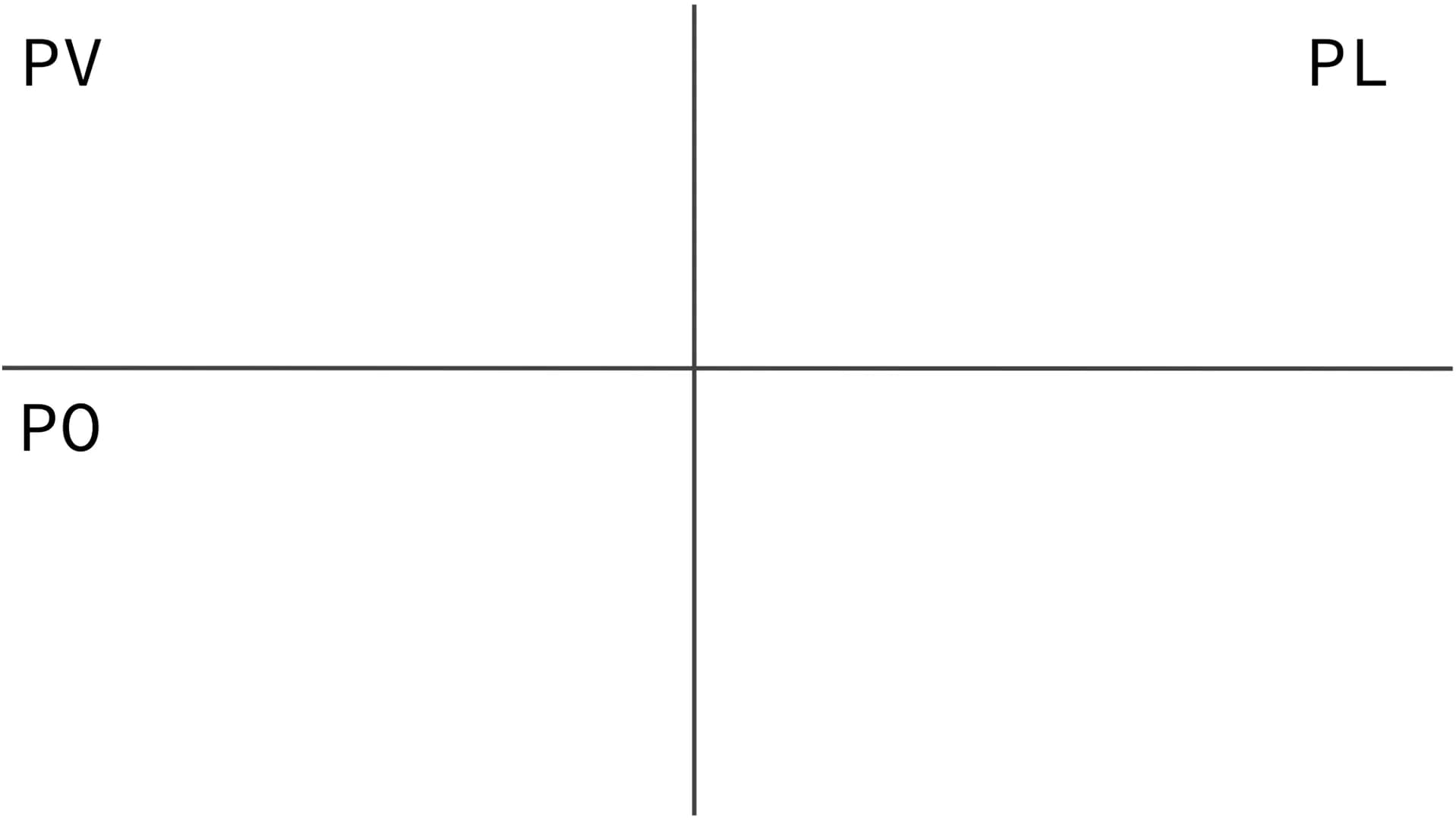

Come organizzare il foglio
Per fare le proiezioni ortogonali devi dividere il tuo foglio in modo intelligente. Lo dividiamo in 4 parti, ma ne usiamo solo 3 - è più semplice di quello che sembra!
Le tre parti che usiamo sono:
- Piano orizzontale (PO) - la vista dall'alto
- Piano verticale (PV) - la vista frontale
- Piano laterale (PL) - la vista dal lato sinistro
💡 Trucco: Ricorda PO-PV-PL come "Pò Vedere Perfettamente" - ti aiuterà a memorizzare l'ordine!
3
of 10

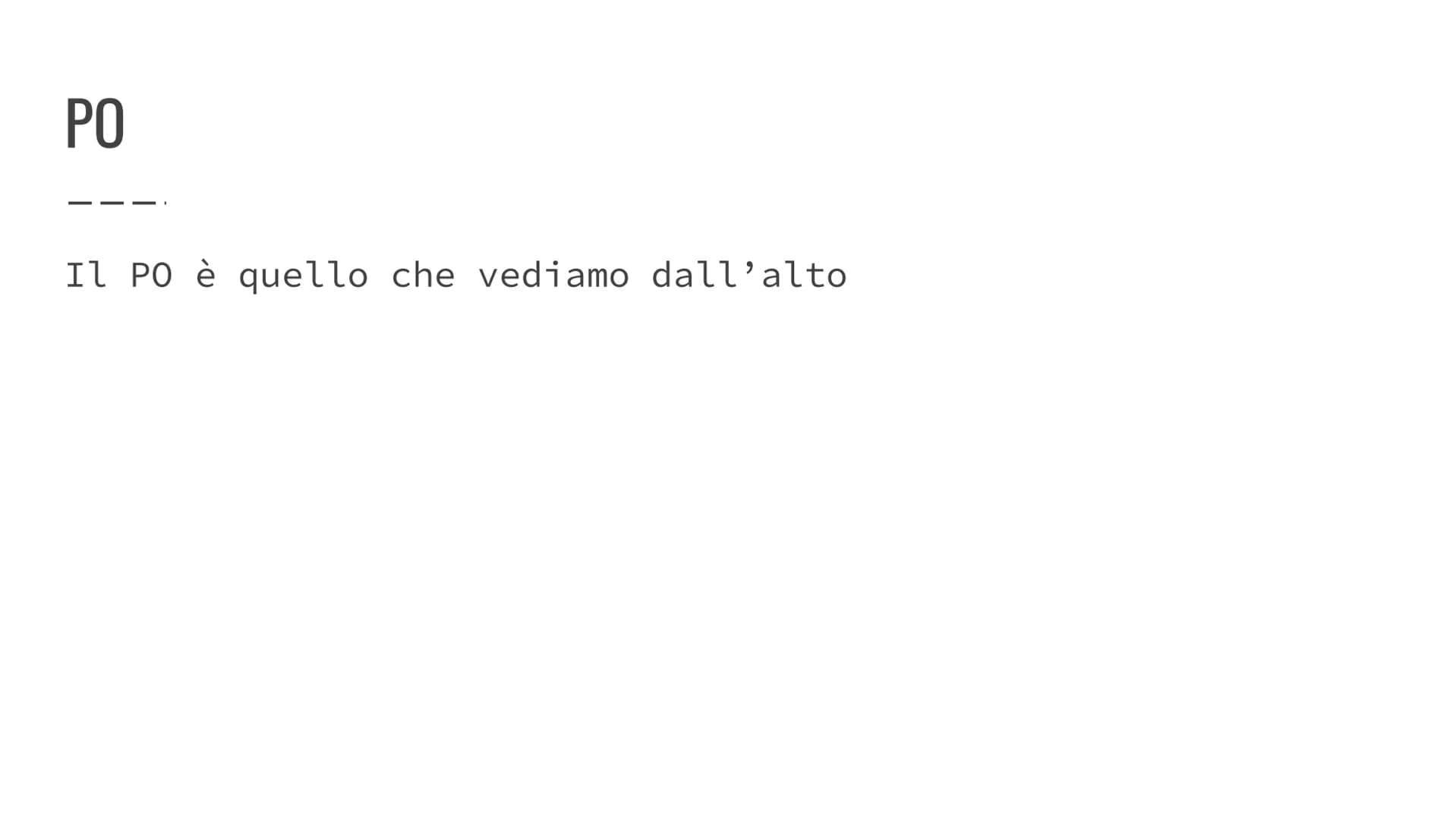

Piano Orizzontale (PO)
Il piano orizzontale è quello che vedi quando guardi l'oggetto dall'alto verso il basso. È come se fossi un uccello che vola sopra l'oggetto!
Questa vista ti mostra la larghezza e la profondità dell'oggetto. Immagina di guardare un tavolo dall'alto - vedresti la sua forma rettangolare ma non l'altezza.

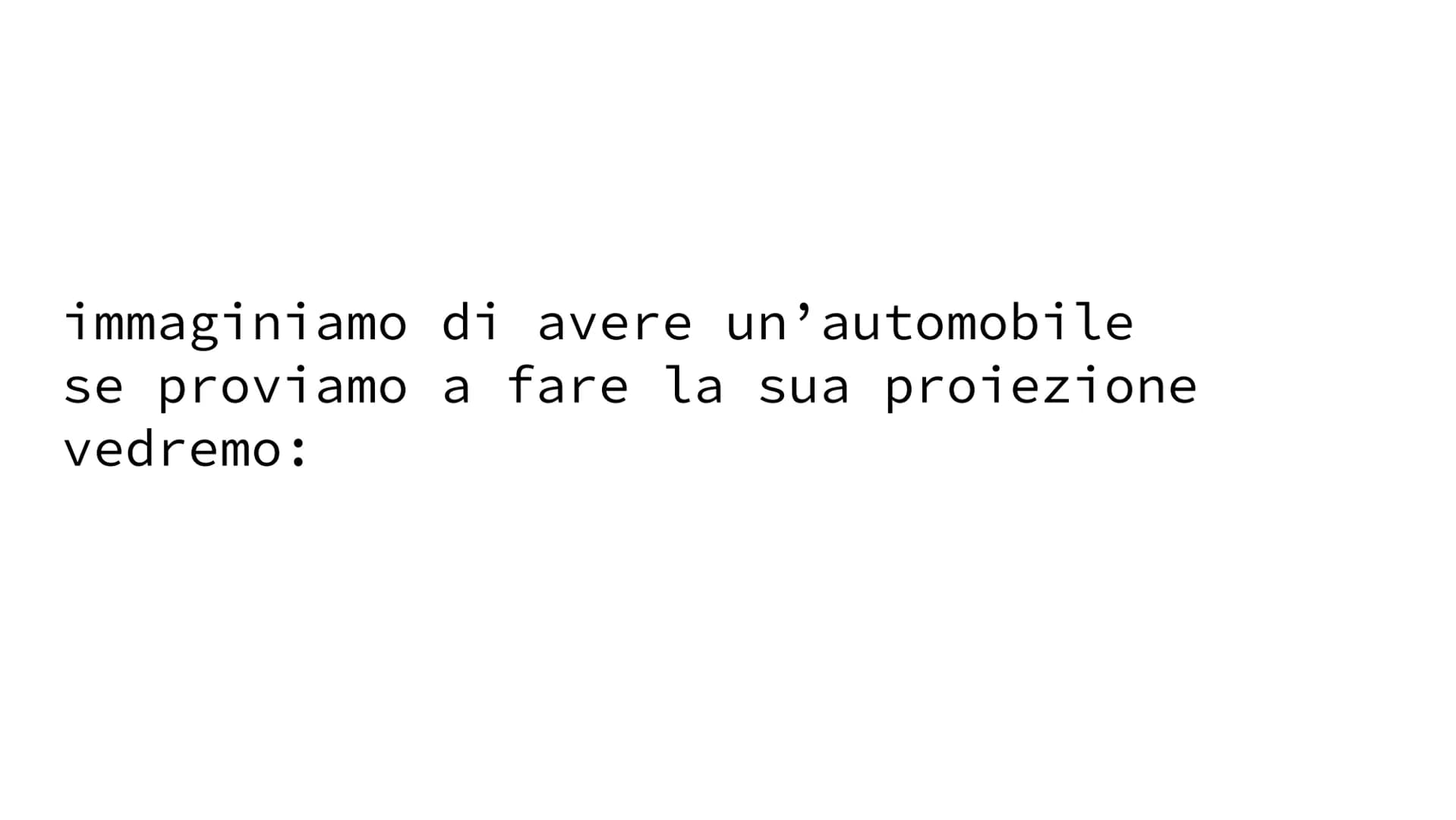

💡 Esempio pratico: Se guardi un'automobile dall'alto, vedi il tettuccio, i finestrini e la forma generale, ma non le ruote o le portiere di lato!
4
of 10

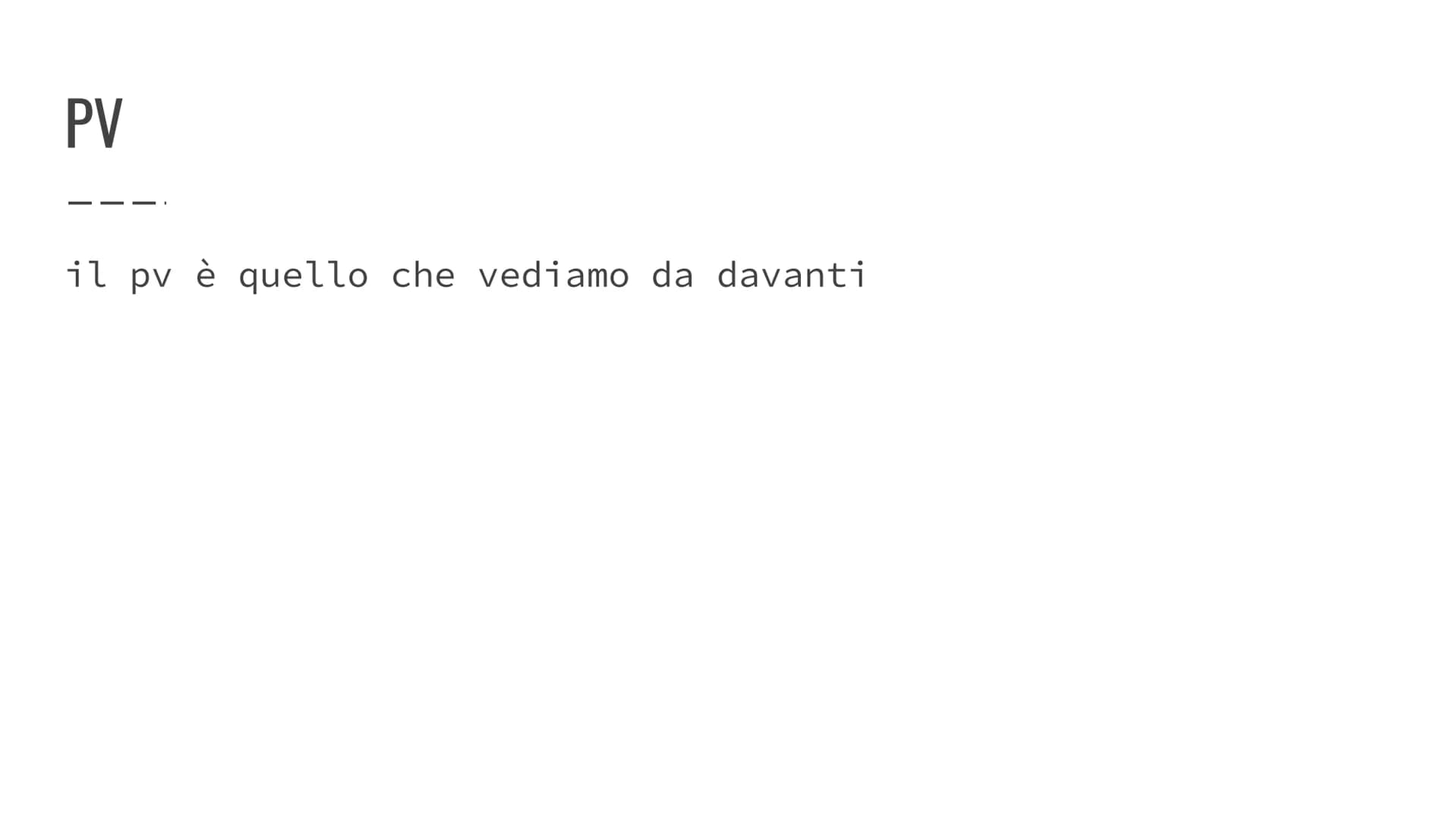

Piano Verticale (PV)
Il piano verticale è la vista che hai quando guardi l'oggetto da davanti. È la prospettiva più naturale - quella che usi normalmente quando osservi qualcosa!
Questa proiezione ti mostra l'altezza e la larghezza dell'oggetto. È perfetta per capire quanto è alto e largo qualcosa.
💡 Pensaci così: È come fare una foto frontale - vedi tutti i dettagli principali che ti interessano di più!
5
of 10

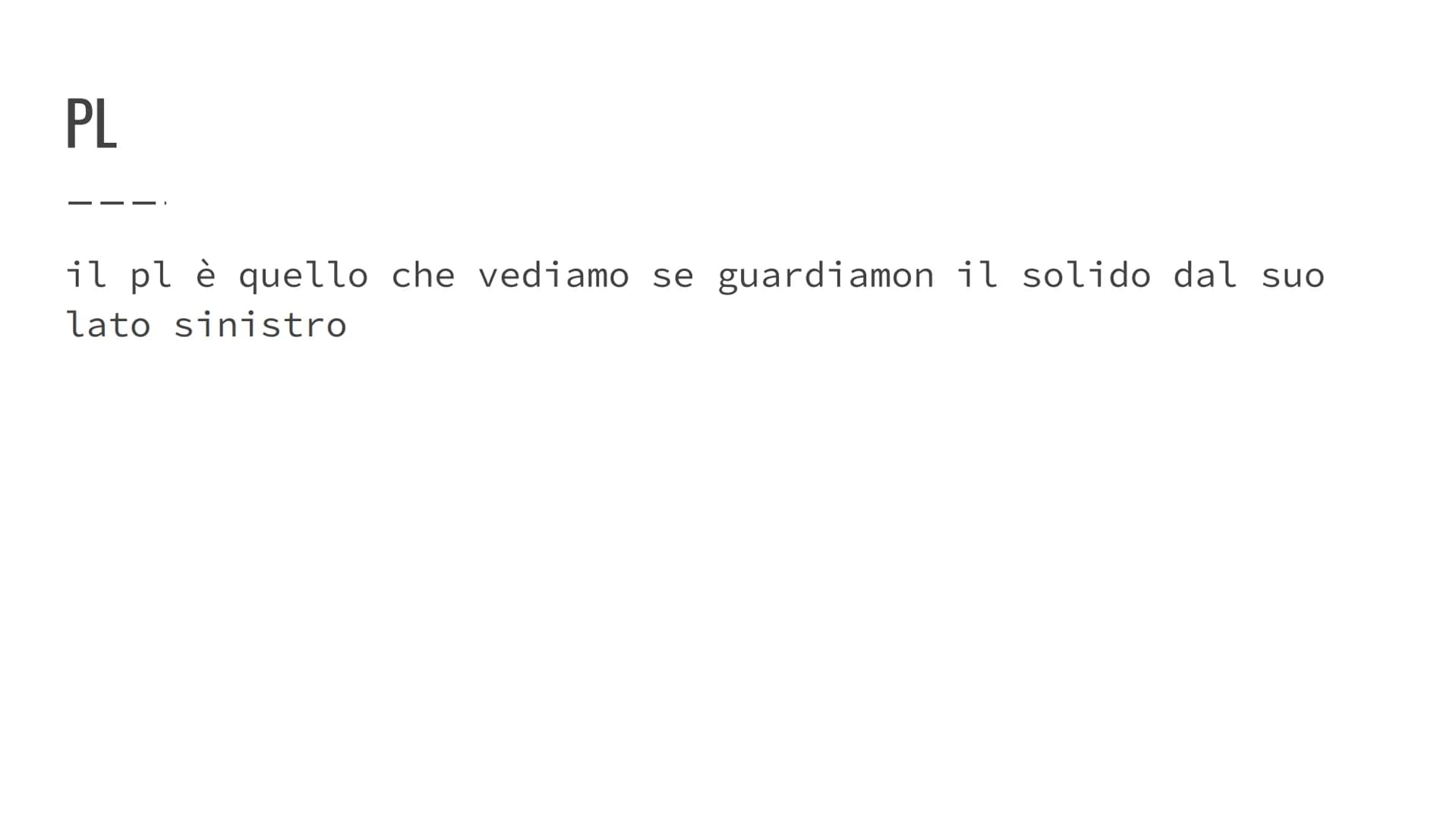

Piano Laterale (PL)
Il piano laterale mostra l'oggetto visto dal lato sinistro. È come se ti spostassi di lato per vedere i dettagli che non riuscivi a cogliere dalla vista frontale.
Questa vista rivela l'altezza e la profondità dell'oggetto. Ti aiuta a capire quanto è "spesso" e come si sviluppa nello spazio.
💡 Esempio dell'auto: Dal lato vedresti le portiere, le ruote, e quanto è lunga l'automobile - dettagli impossibili da cogliere frontalmente!
