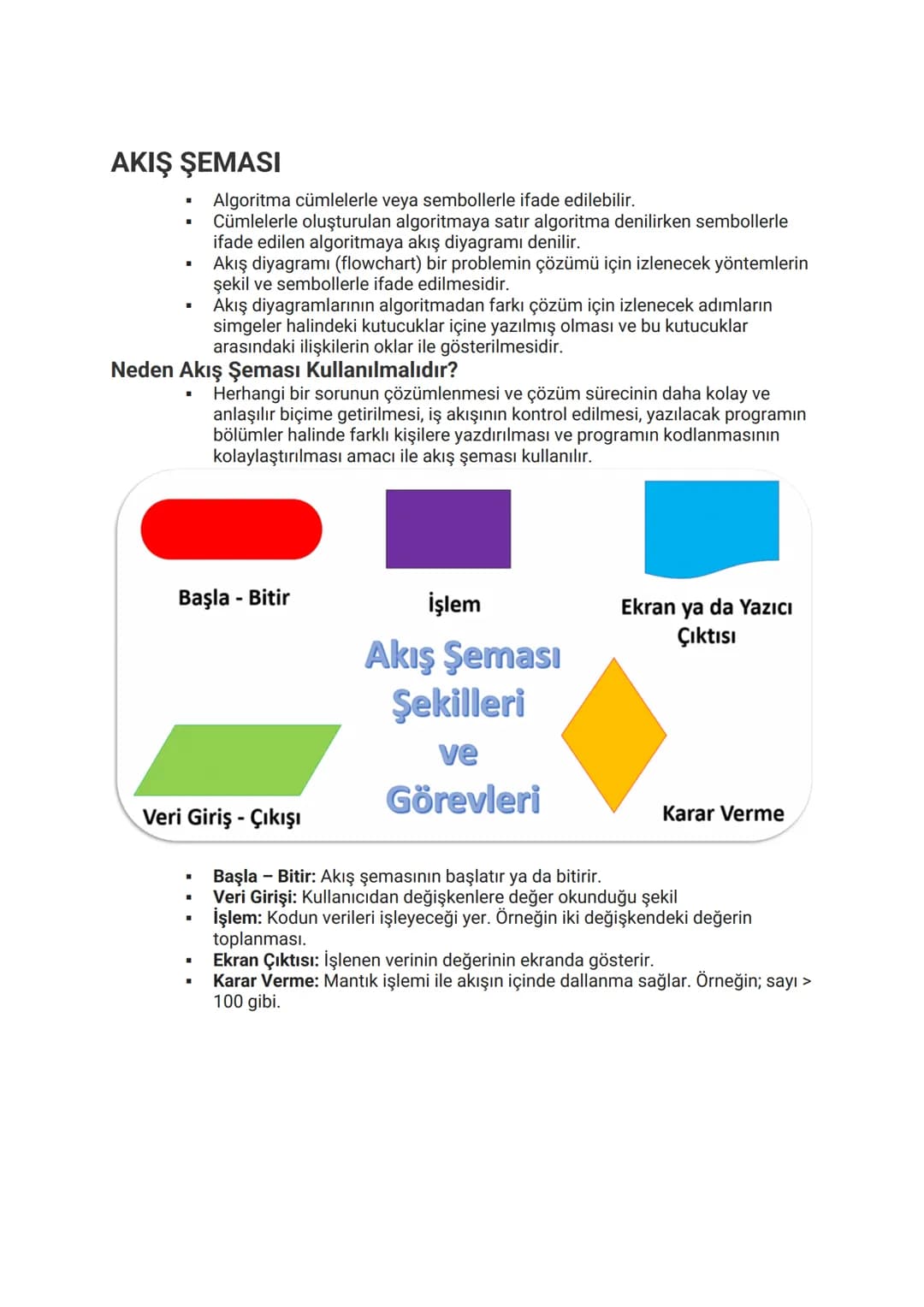

# AKIŞ ŞEMASI

• Algoritma cümlelerle veya sembollerle ifade edilebilir.

Cümlelerle oluşturulan algoritmaya satır algoritma denilirken semb

Akış Şeması Nedir?

Algoritmaları iki şekilde ifade edebiliriz: cümlelerle (satır algoritma) veya sembollerle (akış şeması). Akış diyagramı (flowchart), bir problemin çözümünü şekil ve sembollerle adım adım gösterir.

Akış şeması kullanmanın birçok faydası vardır. Sorunların çözümünü daha anlaşılır hale getirir, iş akışını kontrol etmemizi sağlar ve programlama sürecini kolaylaştırır. Büyük projelerde farklı kişilerin birlikte çalışmasını da mümkün kılar.

Akış şemasında kullandığımız şekiller ve görevleri şöyledir:

Başla-Bitir: Şemayı başlatıp bitirir
Veri Girişi: Kullanıcıdan değer almak için kullanılır
İşlem: Verilerin işlendiği yerdir (örn. toplama işlemi)
Ekran Çıktısı: İşlenen verinin ekranda gösterilmesini sağlar
Karar Verme: Mantık işlemi ile akışta dallanma oluşturur

💡 İpucu: Akış şemaları, aklındaki algoritmayı görsel olarak ifade etmene yardımcı olur. Bu sayede hataları daha kolay fark edebilir ve çözüme daha hızlı ulaşabilirsin!

of 3

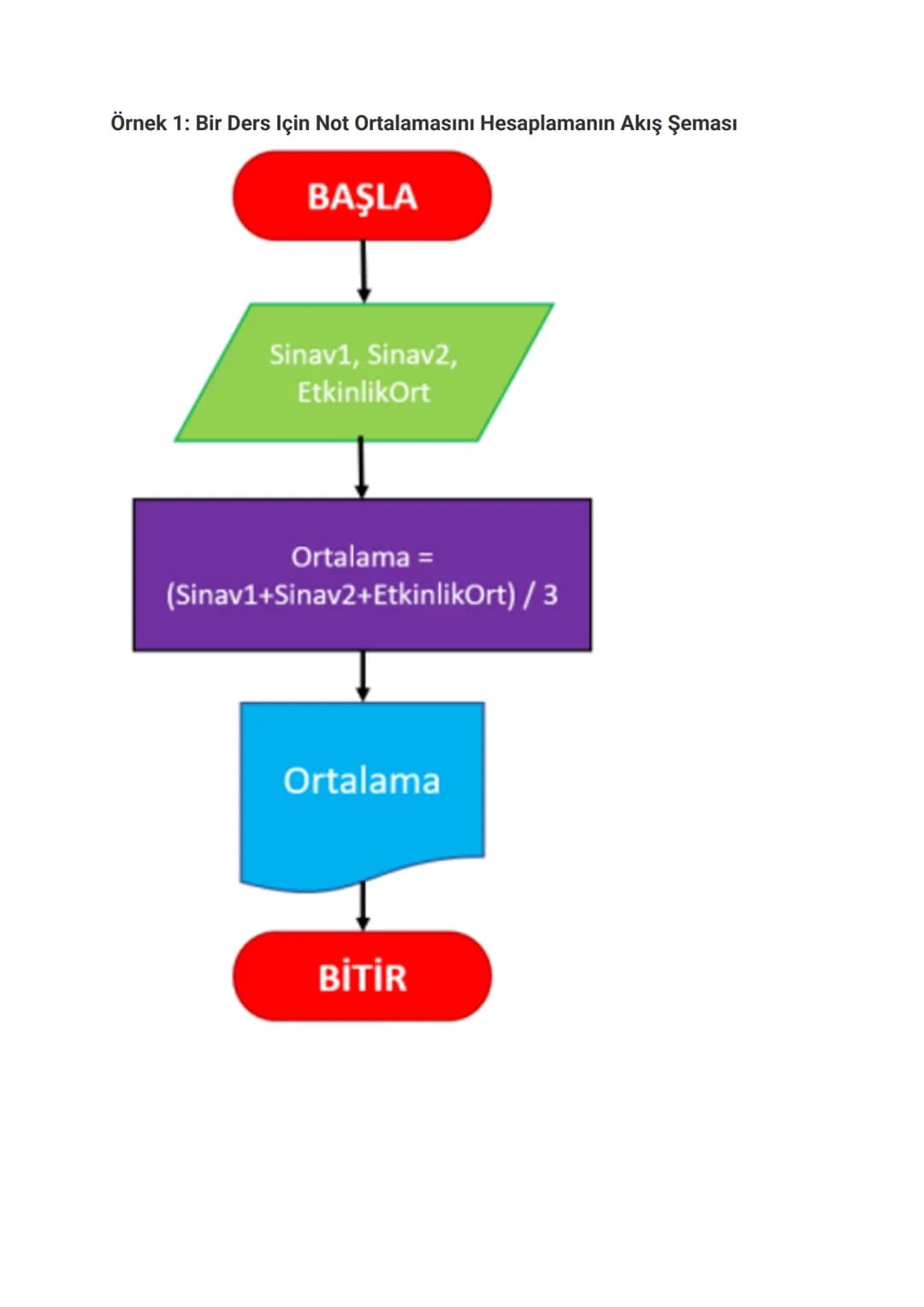

Örnek Akış Şeması: Not Ortalaması Hesaplama

Bu örnekte bir dersin not ortalamasını hesaplayan basit bir akış şeması görüyoruz. Akış şeması "BAŞLA" ile başlayıp "BİTİR" ile sonlanıyor.

Şemaya göre önce üç değer alıyoruz: Sınav1, Sınav2 ve EtkinlikOrt. Bu değerler öğrencinin ders notlarıdır. Sonra bir işlem kutucuğunda bu üç değeri toplayıp 3'e bölerek ortalamayı hesaplıyoruz.

Son olarak, hesaplanan Ortalama değerini ekrana yazdırıyoruz. Bu şemayı takip ederek, not hesaplama işleminin tüm adımlarını kolayca görebilirsin.

🔍 Dikkat: Akış şemasında her adım için doğru şekli kullanmak önemlidir. Örneğin, veri girişi için veri giriş şekli, işlemler için işlem şekli kullanılmalıdır.

of 3

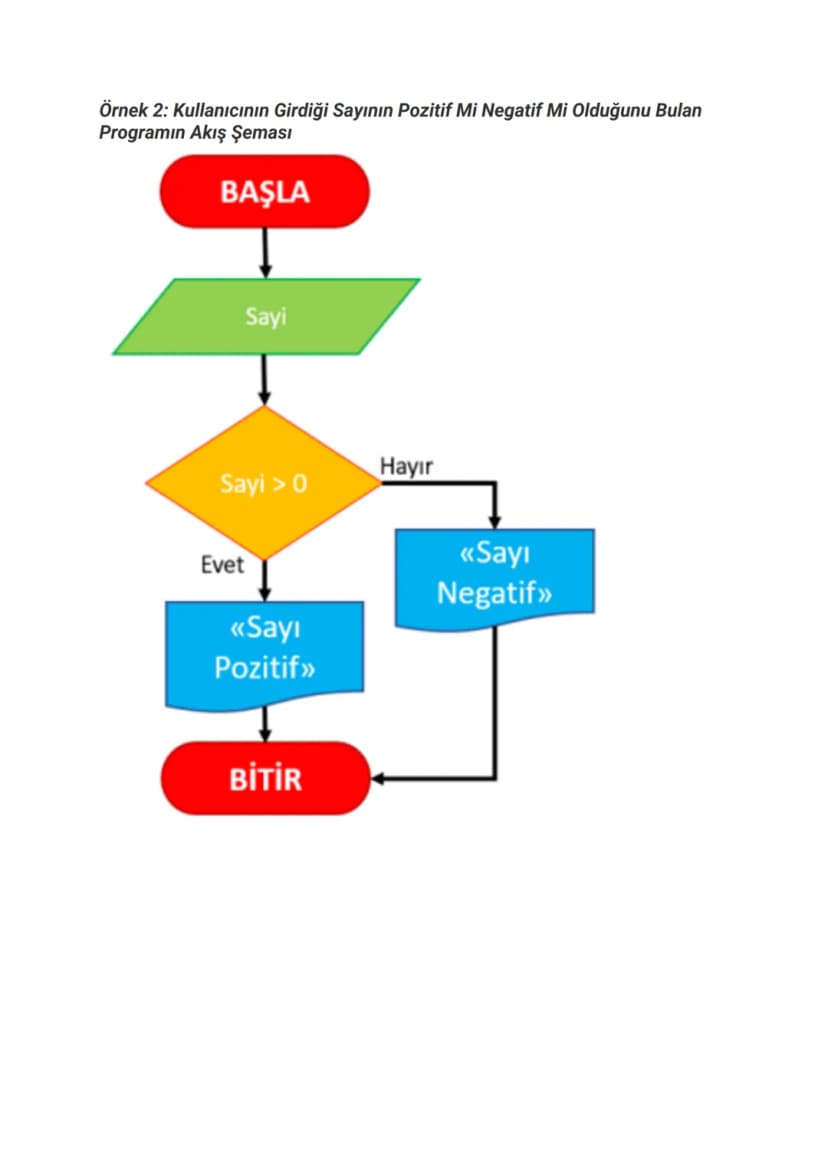

Örnek Akış Şeması: Pozitif-Negatif Sayı Kontrolü

Bu akış şeması, kullanıcının girdiği bir sayının pozitif mi yoksa negatif mi olduğunu kontrol eden bir programı gösteriyor. Yine "BAŞLA" ile başlayıp "BİTİR" ile sonlanıyor.

Önce kullanıcıdan bir Sayı alıyoruz. Sonra karar verme şeklinde "Sayı > 0" kontrolü yapıyoruz. Bu kontrol sonucunda iki olası yol var:

Eğer kontrol sonucu "Evet" ise (yani sayı sıfırdan büyükse), "Sayı Pozitif" mesajını ekrana yazdırıyoruz. Eğer kontrol sonucu "Hayır" ise (yani sayı sıfırdan küçük veya sıfıra eşitse), "Sayı Negatif" mesajını ekrana yazdırıyoruz.

🌟 Bunu yapabilirsin!: Karar verme kutuları, programlamada "if-else" yapılarının akış şemasındaki karşılığıdır. Bu örneği anladıysan, programlamada koşullu ifadeleri kullanmaya hazırsın demektir!
