¿Te has preguntado alguna vez cómo los ingenieros y arquitectos...

1 / 6

of 6

6. Acotación.

➡ACOTAR:

Indicar las medidas reales (en mm) de un 1
I objeto sobre el dibujo, de modo que su!
interpretación sea sencilla, p

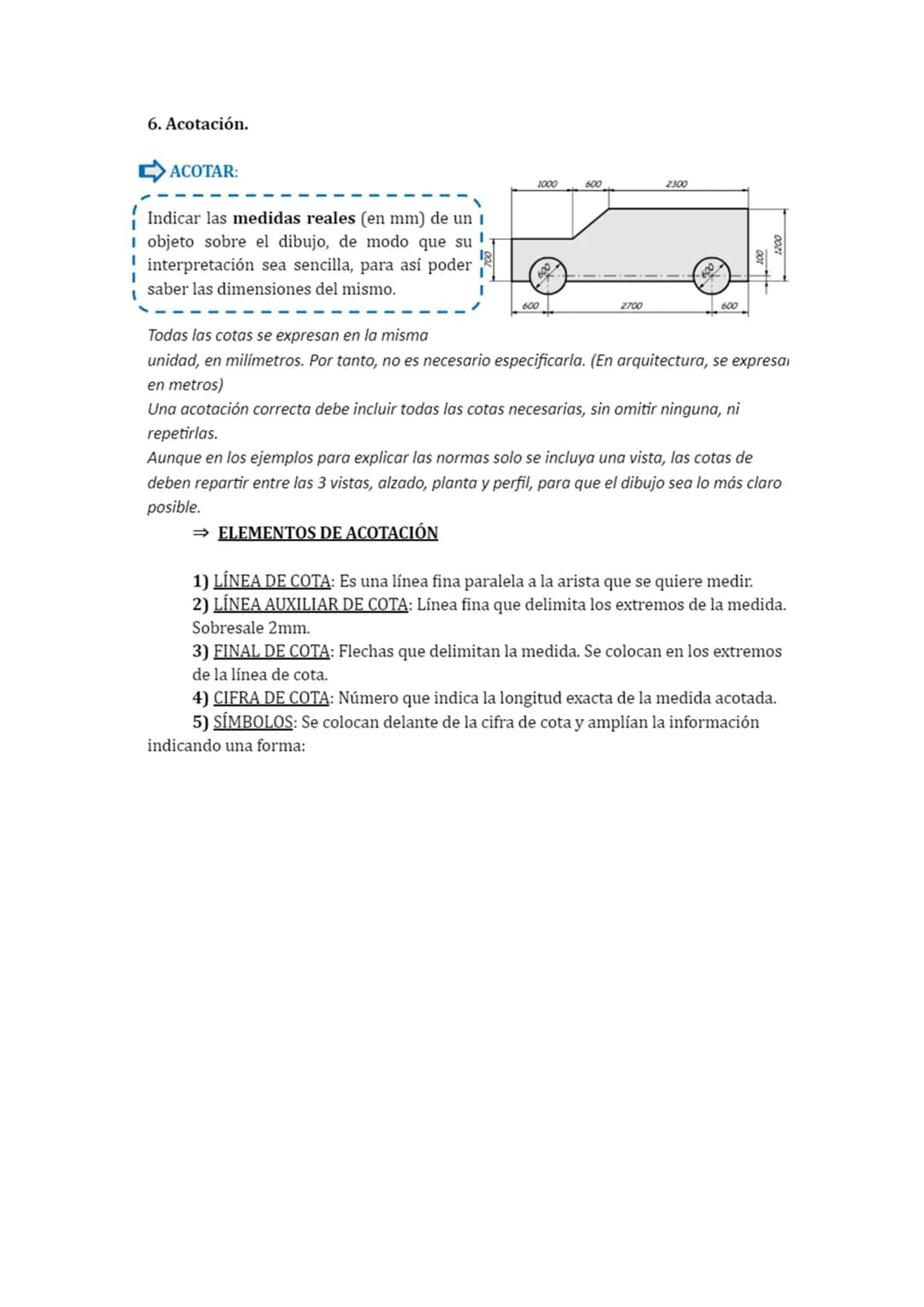

¿Qué es la acotación?

Acotar significa escribir las medidas reales de un objeto directamente sobre el dibujo para que cualquier persona pueda entender sus dimensiones exactas. Es como darle una "tarjeta de identidad" con todas las medidas a tu diseño.

Todas las cotas (las medidas) se expresan en milímetros, por lo que no necesitas escribir "mm" cada vez. Solo en arquitectura se usan metros porque las construcciones son enormes.

Una regla de oro: tu acotación debe incluir todas las medidas necesarias, sin olvidar ninguna pero tampoco repetirlas. Las cotas se reparten entre las tres vistas (alzado, planta y perfil) para que el dibujo sea súper claro.

💡 Recuerda: Una buena acotación es como una receta perfecta: tiene todos los ingredientes necesarios, ni más ni menos.

of 6

Elementos de la acotación

Cada acotación tiene cinco partes fundamentales que debes conocer como la palma de tu mano. La línea de cota es una línea fina y paralela a lo que quieres medir, como si fuera una regla dibujada.

Las líneas auxiliares de cota delimitan los extremos de la medida y siempre sobresalen 2mm de la línea de cota. Los finales de cota son las flechas que van en los extremos y marcan exactamente dónde empieza y termina la medida.

La cifra de cota es el número que indica la longitud exacta, y los símbolos (como R para radio) van delante del número para dar información extra sobre la forma.

💡 Tip: Piensa en estos elementos como las partes de una flecha: punta (flechas), cuerpo (línea de cota), plumas (líneas auxiliares) y el número que le da sentido.

of 6

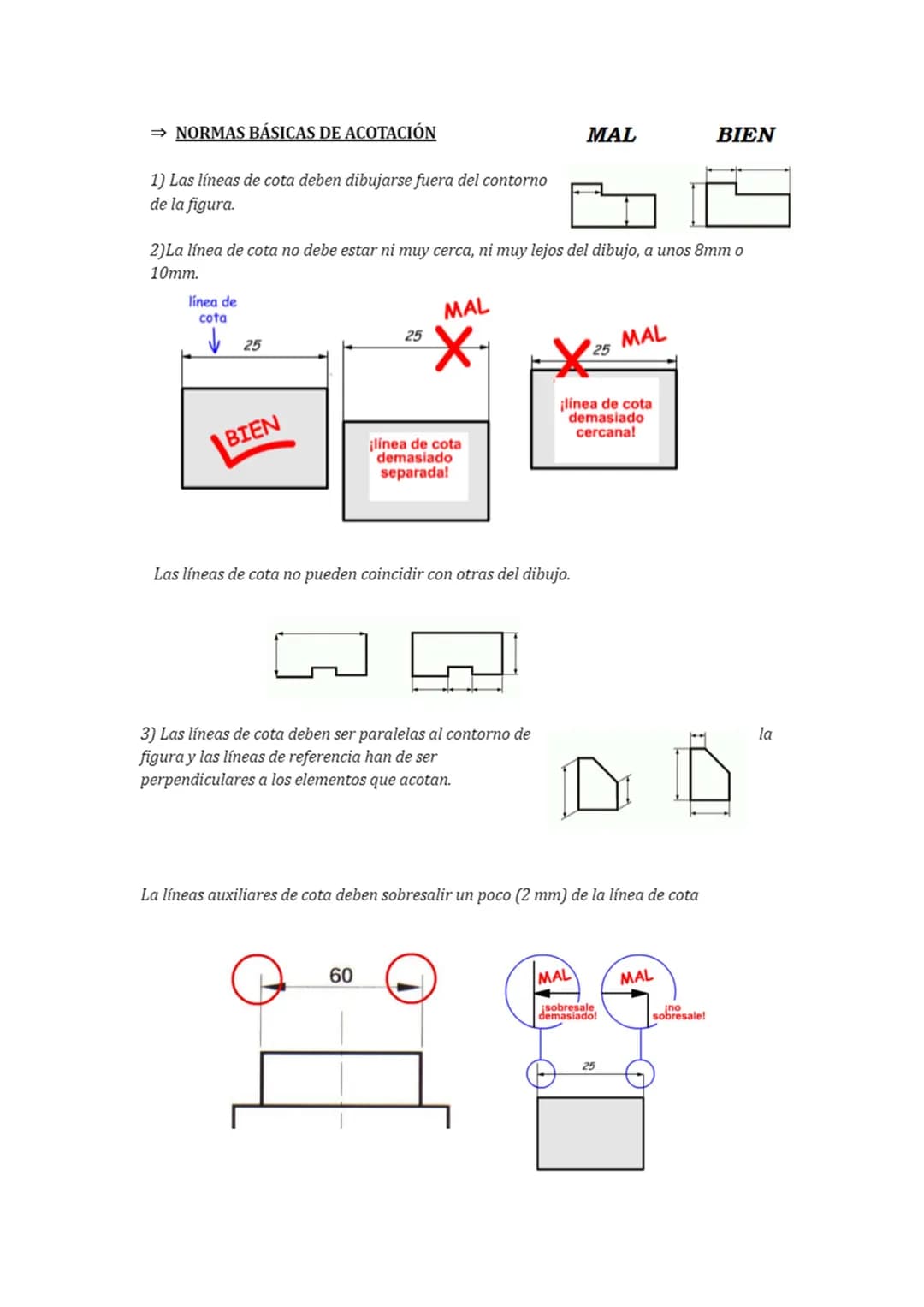

Normas básicas que debes dominar

Las líneas de cota siempre van fuera del contorno de la figura, nunca por encima. Deben estar a unos 8-10mm del dibujo: ni muy cerca que moleste, ni tan lejos que se pierda.

Las líneas de cota deben ser paralelas al contorno que mides, y las auxiliares siempre perpendiculares. Las líneas auxiliares sobresalen exactamente 2mm de la línea de cota.

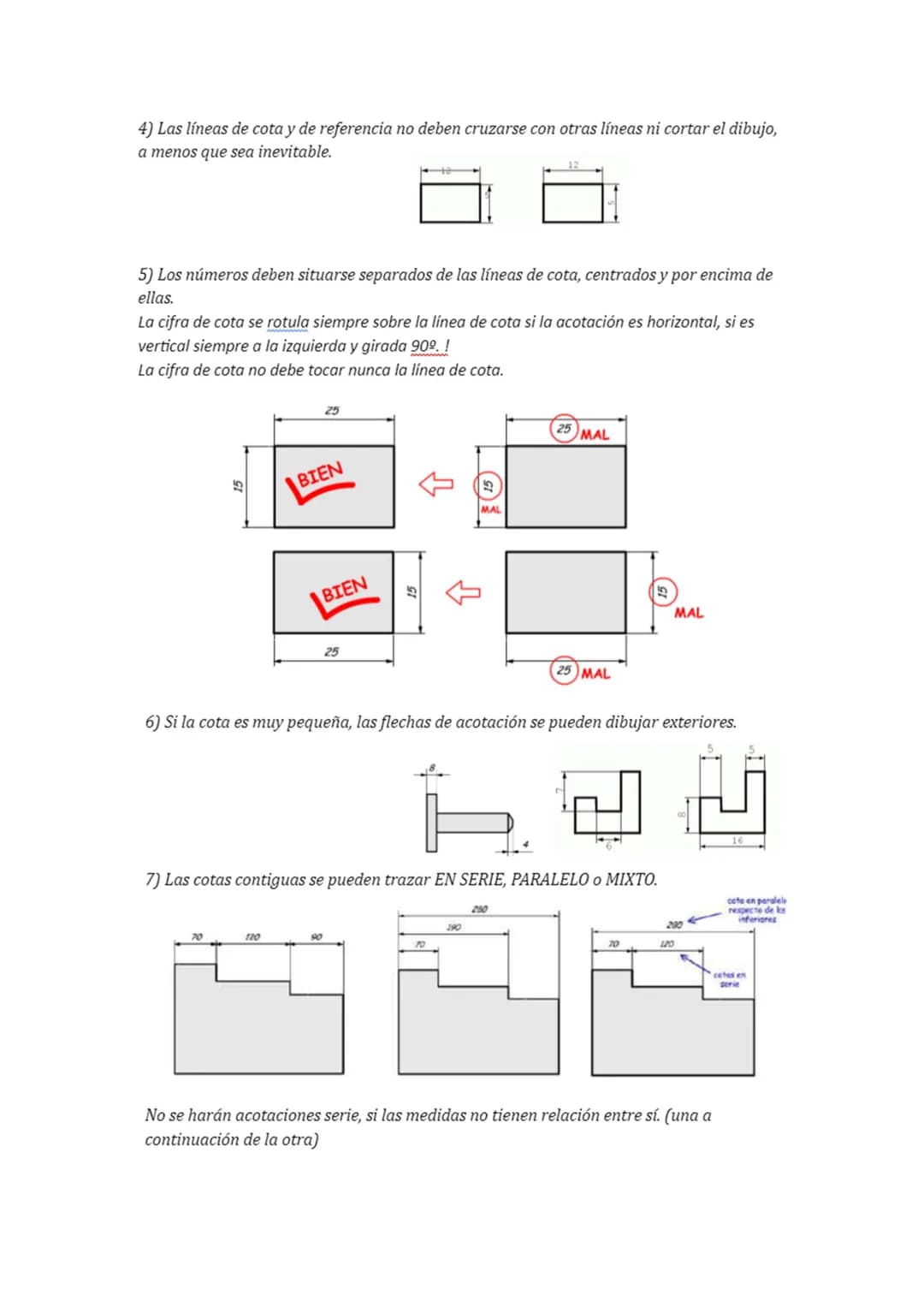

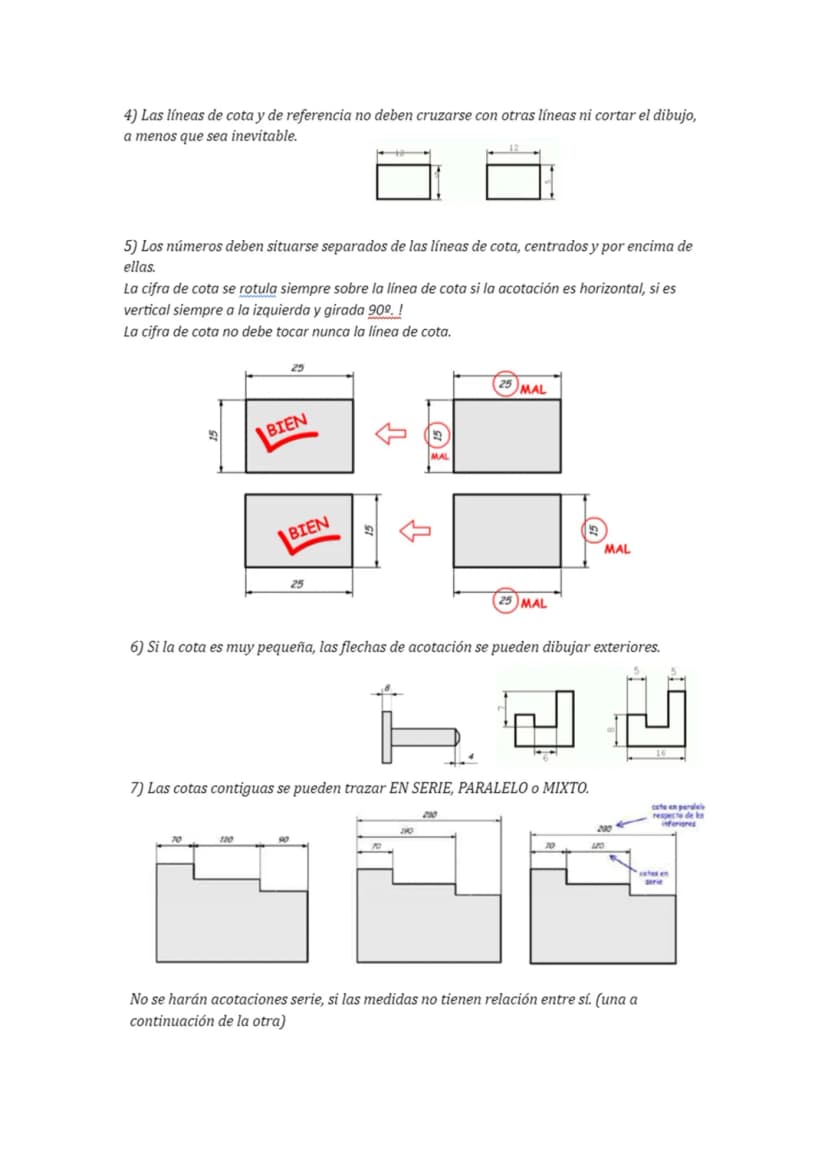

Los números van centrados y separados de la línea de cota. Si la cota es horizontal, el número va arriba; si es vertical, va a la izquierda girado 90°. Cuando la cota es muy pequeña, puedes poner las flechas por fuera.

💡 Consejo: Las líneas nunca deben cruzarse ni cortar el dibujo, a menos que sea absolutamente inevitable.

of 6

Tipos de acotación

Existen tres formas de organizar las cotas cuando tienes varias medidas juntas. La acotación en serie coloca las cotas una después de otra, como vagones de tren conectados.

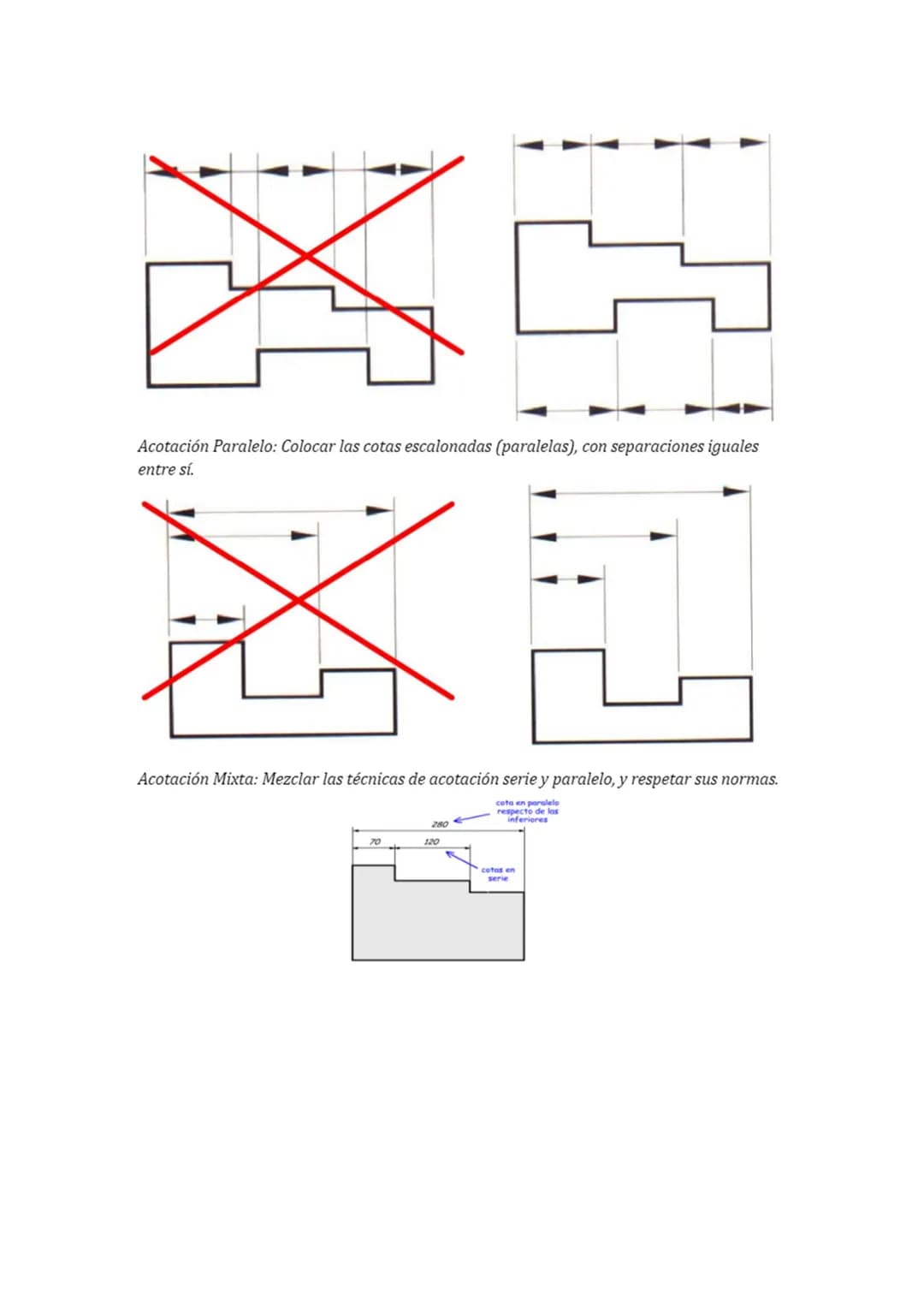

La acotación en paralelo escalona las cotas con separaciones iguales entre sí, creando un patrón ordenado y limpio. Es perfecta cuando necesitas mostrar distancias desde un punto de referencia común.

La acotación mixta combina ambas técnicas según lo que necesites. Puedes usar cotas en serie para medidas relacionadas y en paralelo para las que parten de un punto común.

💡 Importante: Solo usa acotación en serie cuando las medidas tengan relación directa entre sí.

of 6

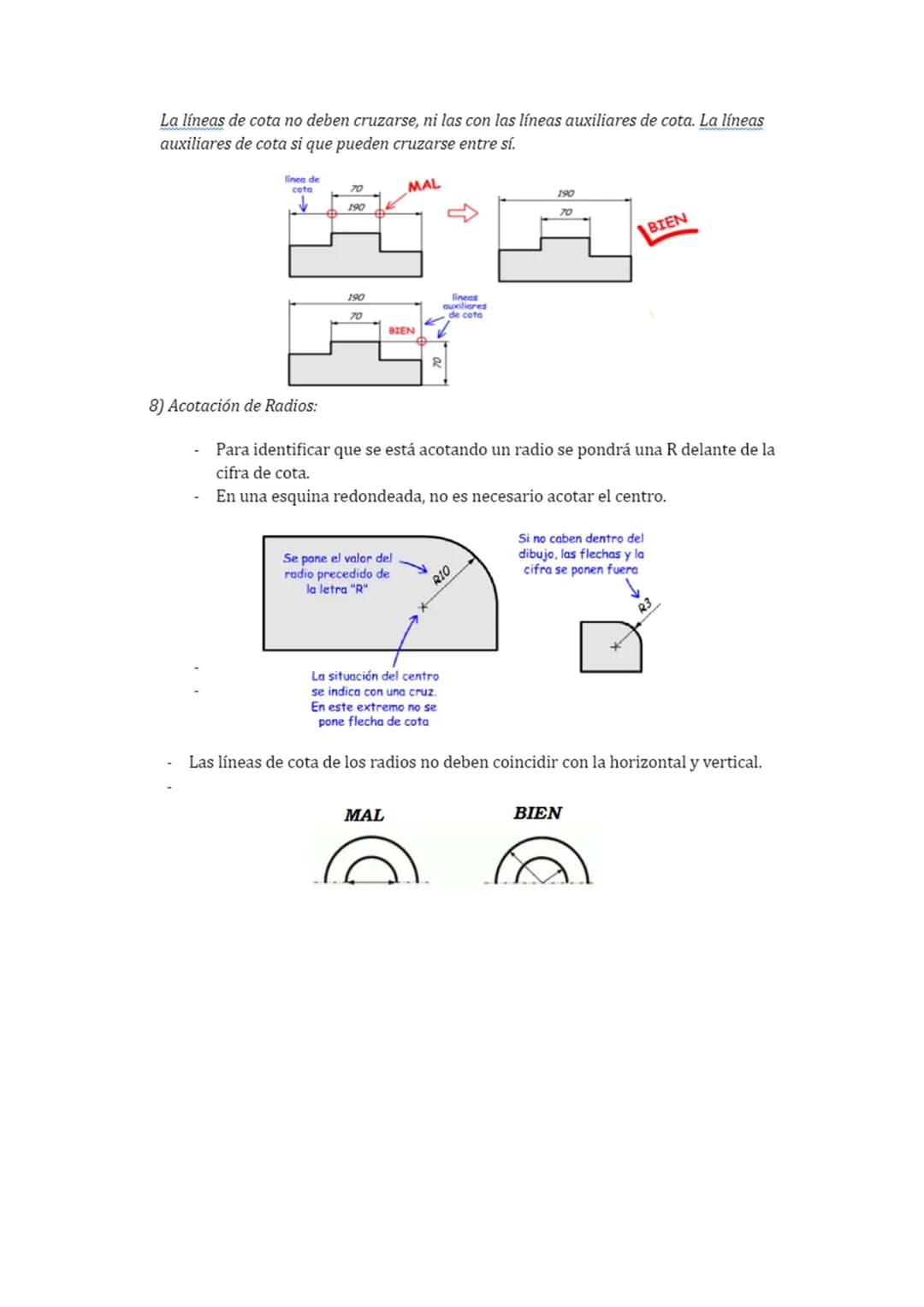

Acotación de radios

Para acotar radios, siempre pon una "R" delante del número de la cota. La línea de cota va desde el centro hasta el borde de la curva, pero solo lleva flecha en el extremo que toca la curva.

En esquinas redondeadas pequeñas no necesitas marcar el centro. Si el radio es muy grande, puedes indicar el centro con una pequeña cruz y hacer la línea de cota más corta.

Las líneas de cota de radios nunca deben ser horizontales o verticales perfectas: siempre van un poco inclinadas para distinguirlas de otras líneas del dibujo.

💡 Truco: Si no caben la flecha y el número dentro del dibujo, ponlos fuera pero manteniendo la línea de cota en su posición correcta.

of 6

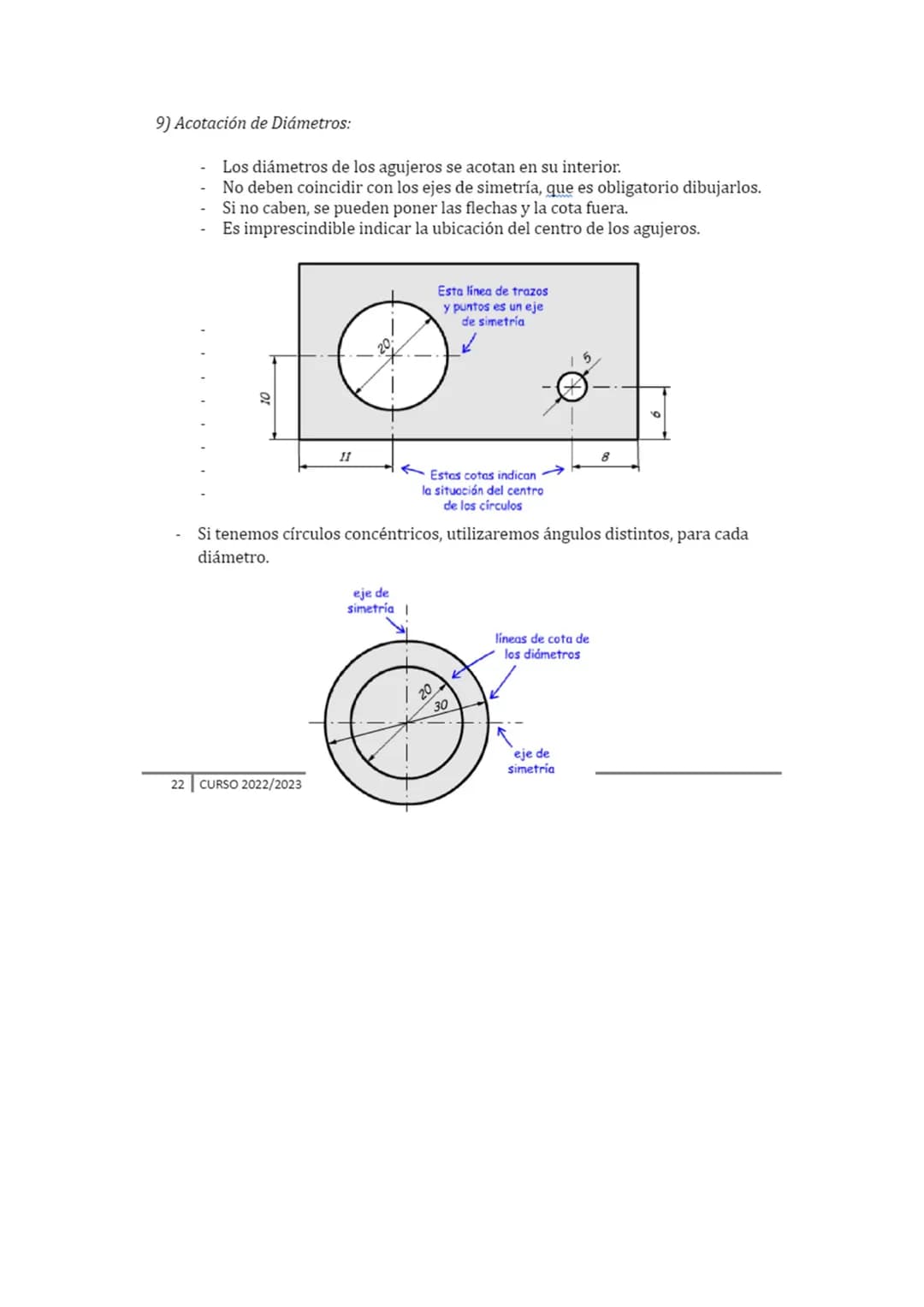

Acotación de diámetros

Los diámetros de agujeros se acotan siempre en el interior del círculo, precedidos del símbolo Ø. Nunca hagas que la línea de cota coincida con los ejes de simetría, que son obligatorios en círculos.

Es imprescindible indicar dónde está el centro de los agujeros con cotas adicionales. Si tienes círculos concéntricos (uno dentro de otro), usa ángulos diferentes para cada diámetro para evitar confusiones.

Cuando el diámetro es muy pequeño y no caben las flechas dentro, ponlas fuera junto con la cifra, pero manteniendo la línea de cota cruzando el círculo.

💡 Esencial: Los ejes de simetría (líneas de trazos y puntos) son obligatorios en todos los círculos y nunca deben coincidir con las líneas de cota.
