Esta es tu guía completa para entender las entradas y salidas en sistemas electrónicos y programación con Arduino.

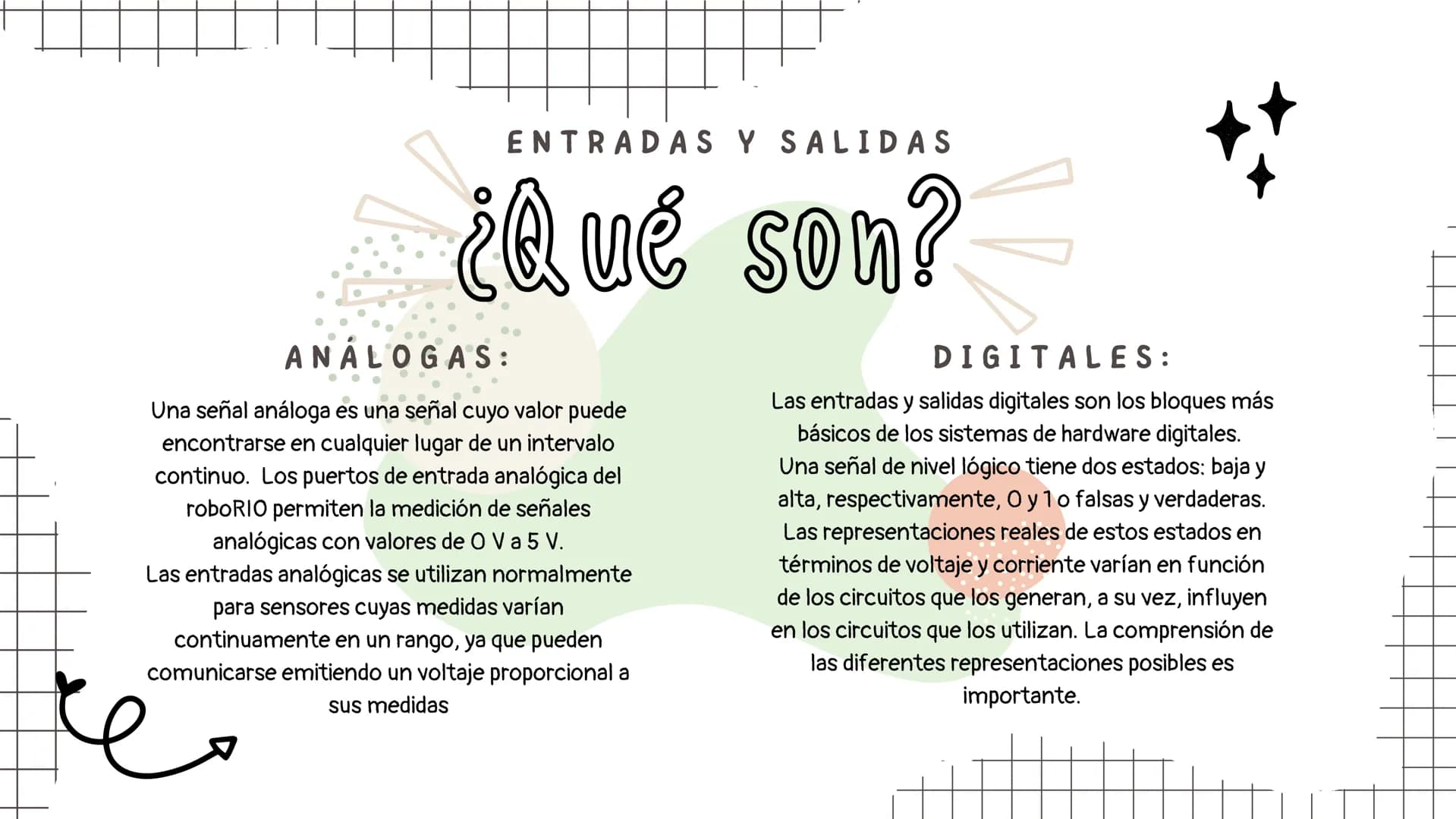

Entradas y Salidas: Analógicas vs Digitales

Imaginate que estás controlando la intensidad de una luz con un dimmer - eso es una señal analógica. Una señal analógica puede tener cualquier valor dentro de un rango continuo, como de 0 a 5 voltios. Es perfecta para sensores que miden temperatura, luz o sonido porque estos valores cambian gradualmente.

Por otro lado, las señales digitales son como un interruptor de luz: está encendido (1, TRUE) o apagado (0, FALSE). No hay términos medios. Son los bloques básicos de todos los sistemas digitales que usamos a diario.

¡Dato curioso! Tu smartphone usa ambos tipos de señales: digitales para procesar información y analógicas para detectar el brillo de la pantalla y ajustarla automáticamente.

La diferencia principal es que las analógicas te dan información precisa y continua, mientras que las digitales te dan respuestas simples de sí o no.

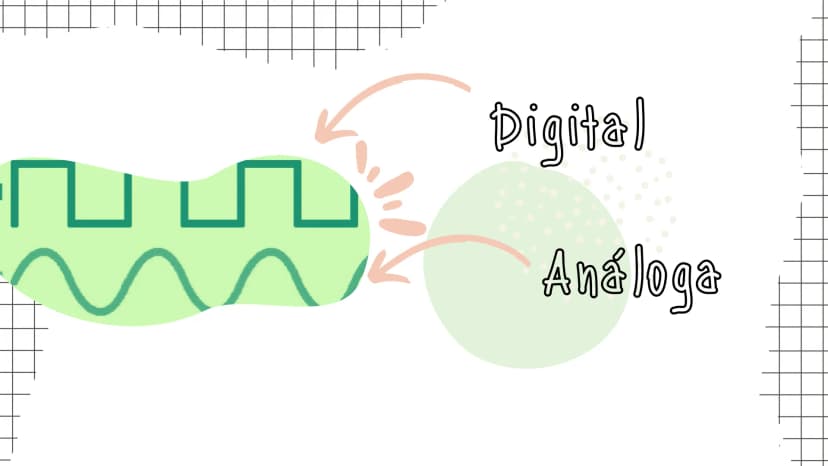

Digital vs Análoga

Las señales digitales y analógicas trabajan de maneras completamente diferentes en tus proyectos de Arduino.

Las digitales son perfectas cuando necesitas respuestas claras: ¿está presionado el botón? ¿Se detectó movimiento? Las analógicas son ideales cuando quieres medir intensidad: ¿qué tan brillante está? ¿cuál es la temperatura exacta?

Entender esta diferencia te ayudará a elegir los sensores correctos para tus proyectos.

¿Cómo Leerlas en Arduino?

Para leer señales digitales en Arduino, usas esta instrucción súper simple: Estado = digitalRead$PIN_DIGITAL$;. Esta función te devuelve un 0 o 1 dependiendo de lo que detecte el sensor. Es como preguntarle a Arduino: "¿hay señal o no?"

Para señales analógicas, el proceso es similar pero más preciso: Valor = analogRead$PIN_ANALOGICO$;. Esta función te da un número entre 0 y 1023 que representa la intensidad de la señal.

Tip de programación: Siempre asigna el resultado a una variable para poder usarlo después en tu código.

La diferencia está en que digitalRead() te da respuestas simples, mientras que analogRead() te da información detallada sobre la intensidad de lo que estás midiendo.

Funciones Digitales Esenciales

Estas tres funciones son tus mejores amigas para trabajar con señales digitales en Arduino:

pinMode() configura si un pin va a recibir información (INPUT) o enviar información (OUTPUT). Es como decirle a Arduino qué papel va a jugar cada pin en tu proyecto.

digitalWrite() envía una señal HIGH (encendido) o LOW (apagado) a un pin específico. Úsala para controlar LEDs, motores o cualquier dispositivo que necesite encenderse o apagarse.

digitalRead() lee el estado actual de un pin y te dice si está HIGH o LOW. Perfecta para detectar si alguien presionó un botón o si un sensor detectó algo.

Recuerda: Siempre configura tus pines con pinMode() antes de usarlos. ¡Es como presentar a los componentes antes de que trabajen juntos!

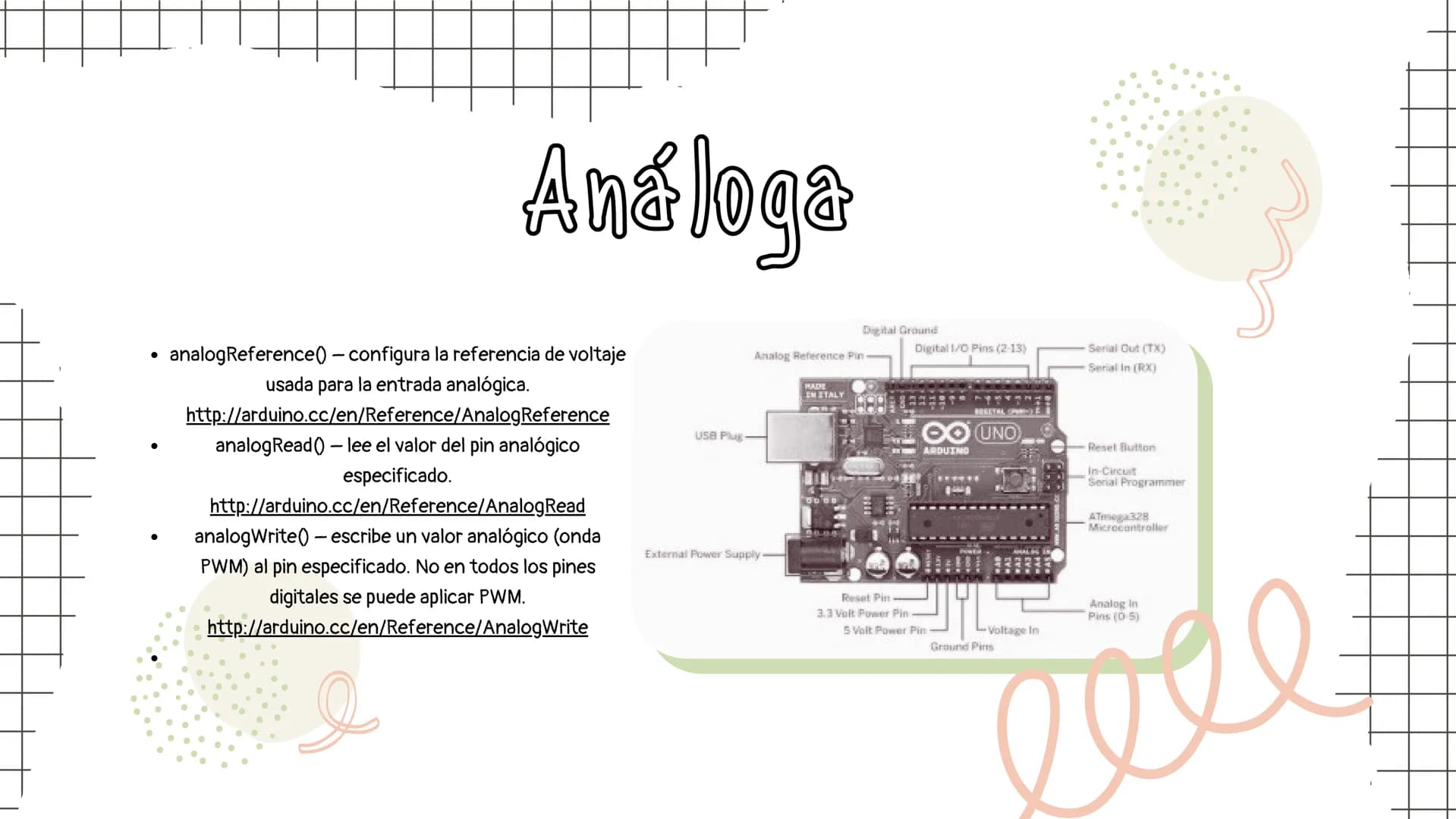

Funciones Analógicas Esenciales

Para trabajar con señales analógicas, Arduino te ofrece tres funciones súper útiles:

analogReference() establece el voltaje de referencia para las mediciones analógicas. Imagínalo como calibrar una báscula antes de usarla.

analogRead() lee el valor de un pin analógico y te devuelve un número entre 0 y 1023. Mientras más alto el número, más intensa es la señal que está detectando.

analogWrite() envía una señal PWM (como una señal analógica simulada) para controlar la intensidad de LEDs o la velocidad de motores. ¡No todos los pines digitales pueden hacer esto!

Dato importante: Los pines analógicos siempre están numerados del 0 al 5 en un Arduino UNO, y son diferentes a los pines digitales.

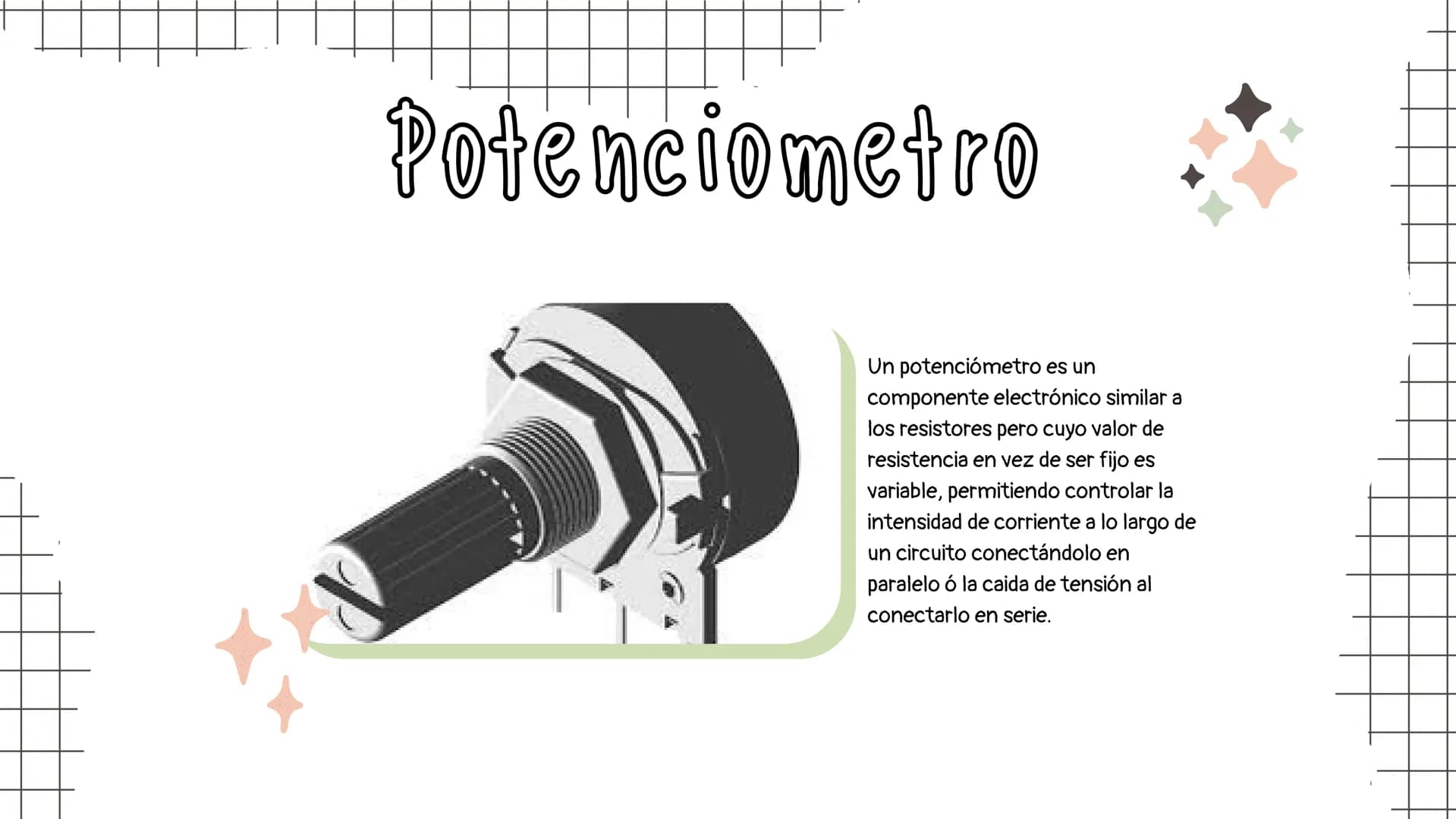

El Potenciómetro

Un potenciómetro es básicamente una perilla que puedes girar para cambiar la resistencia en un circuito. Es como el control de volumen de tu equipo de sonido o el dimmer de las luces de tu casa.

Lo genial del potenciómetro es que te permite controlar valores de forma manual y continua. Al girarlo, cambia la cantidad de corriente que pasa por el circuito.

Aplicación práctica: Los potenciómetros son perfectos para controlar la velocidad de motores, el brillo de LEDs, o cualquier cosa que necesite ajuste manual.

Es uno de los componentes más útiles para aprender porque te da control total sobre las señales analógicas en tus proyectos.

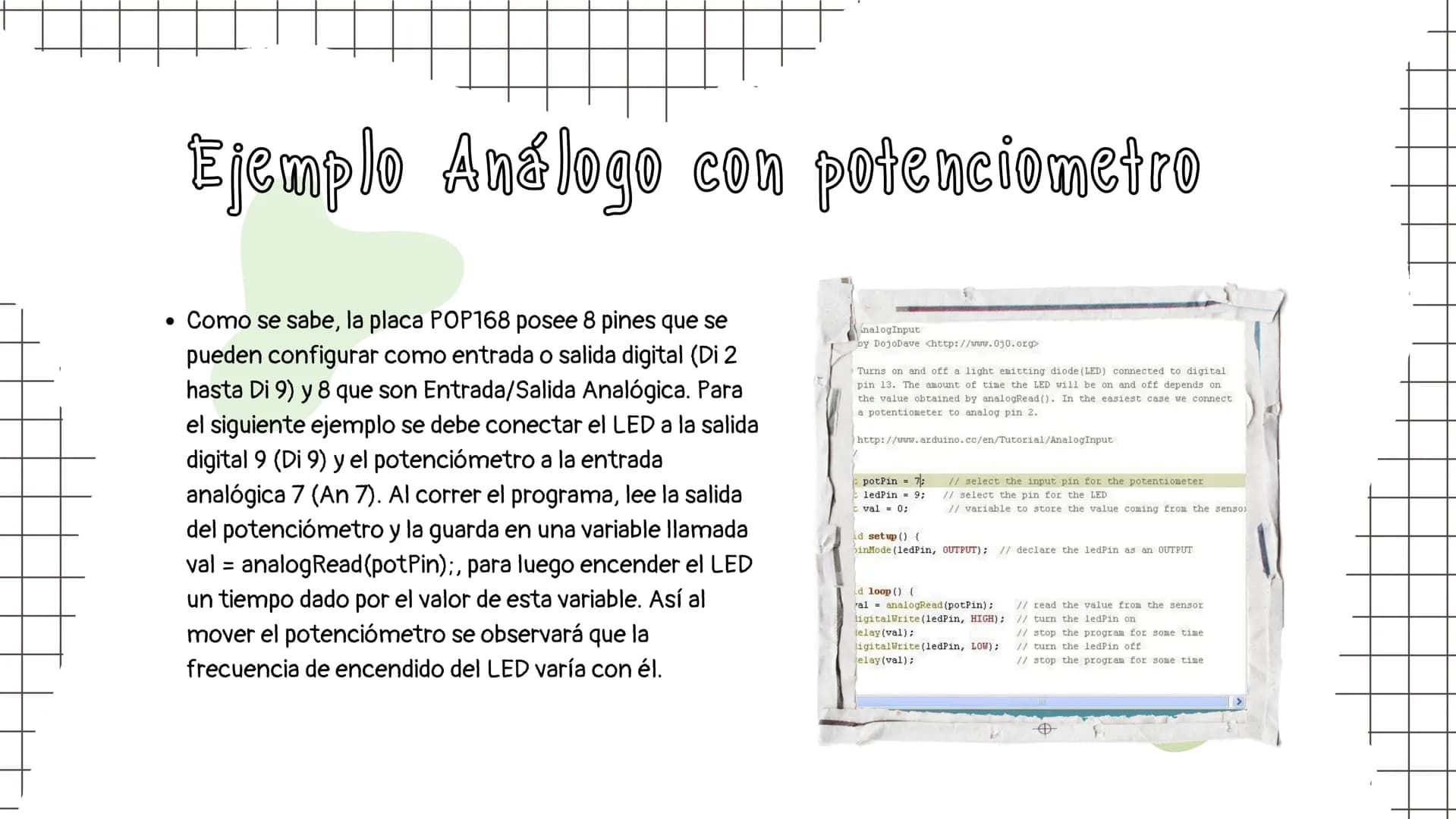

Proyecto Práctico: LED con Potenciómetro

¡Hora de poner todo en práctica! Este proyecto conecta un potenciómetro al pin analógico 7 y un LED al pin digital 9.

El código lee continuamente el valor del potenciómetro con analogRead(potPin) y usa ese valor para controlar cuánto tiempo el LED permanece encendido y apagado. Al girar el potenciómetro, verás cómo cambia la frecuencia de parpadeo del LED.

La magia está en delay(val) - esta línea usa el valor del potenciómetro para determinar cuánto tiempo esperar entre encender y apagar el LED. Valores altos = parpadeo lento, valores bajos = parpadeo rápido.

Experimenta: Prueba cambiar digitalWrite(ledPin, HIGH) y digitalWrite(ledPin, LOW) por analogWrite() para controlar el brillo en lugar de la frecuencia.

Este proyecto te enseña cómo combinar entradas analógicas y salidas digitales - la base de muchísimos proyectos más complejos.
