Componentes Básicos de la Electrónica

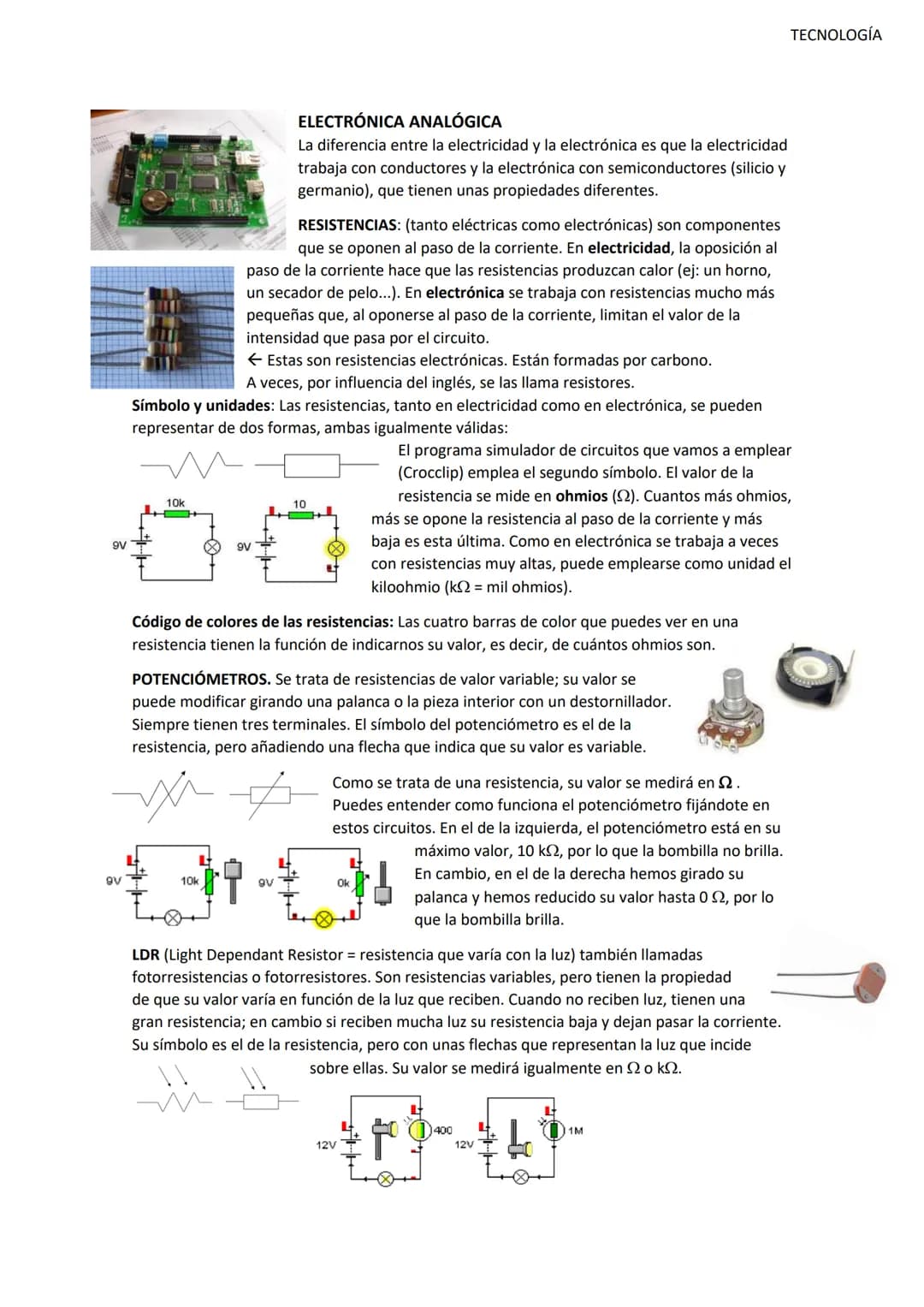

Las resistencias son como los "frenos" de los circuitos electrónicos. A diferencia de las eléctricas que producen calor, las electrónicas son diminutas y simplemente limitan cuánta corriente pasa por el circuito. Se miden en ohmios (Ω) y a mayor número de ohmios, menos corriente deja pasar.

Las resistencias electrónicas están hechas de carbono y tienen cuatro barras de colores que te dicen exactamente cuántos ohmios tienen. Es como un código secreto que una vez que lo aprendes, puedes leer cualquier resistencia al instante.

Los potenciómetros son resistencias que puedes ajustar girando una perilla o con un destornillador. Siempre tienen tres patas y son perfectos para controlar la intensidad de una bombilla o el volumen de un altavoz. Imagínate el control de volumen de tus auriculares: ¡eso es un potenciómetro!

¡Dato curioso! Las LDR o fotorresistencias cambian su valor según la luz que reciben. Con mucha luz dejan pasar más corriente, con poca luz se comportan como un muro. Por eso se usan en las farolas automáticas que se encienden cuando oscurece.

Componentes Inteligentes que Reaccionan

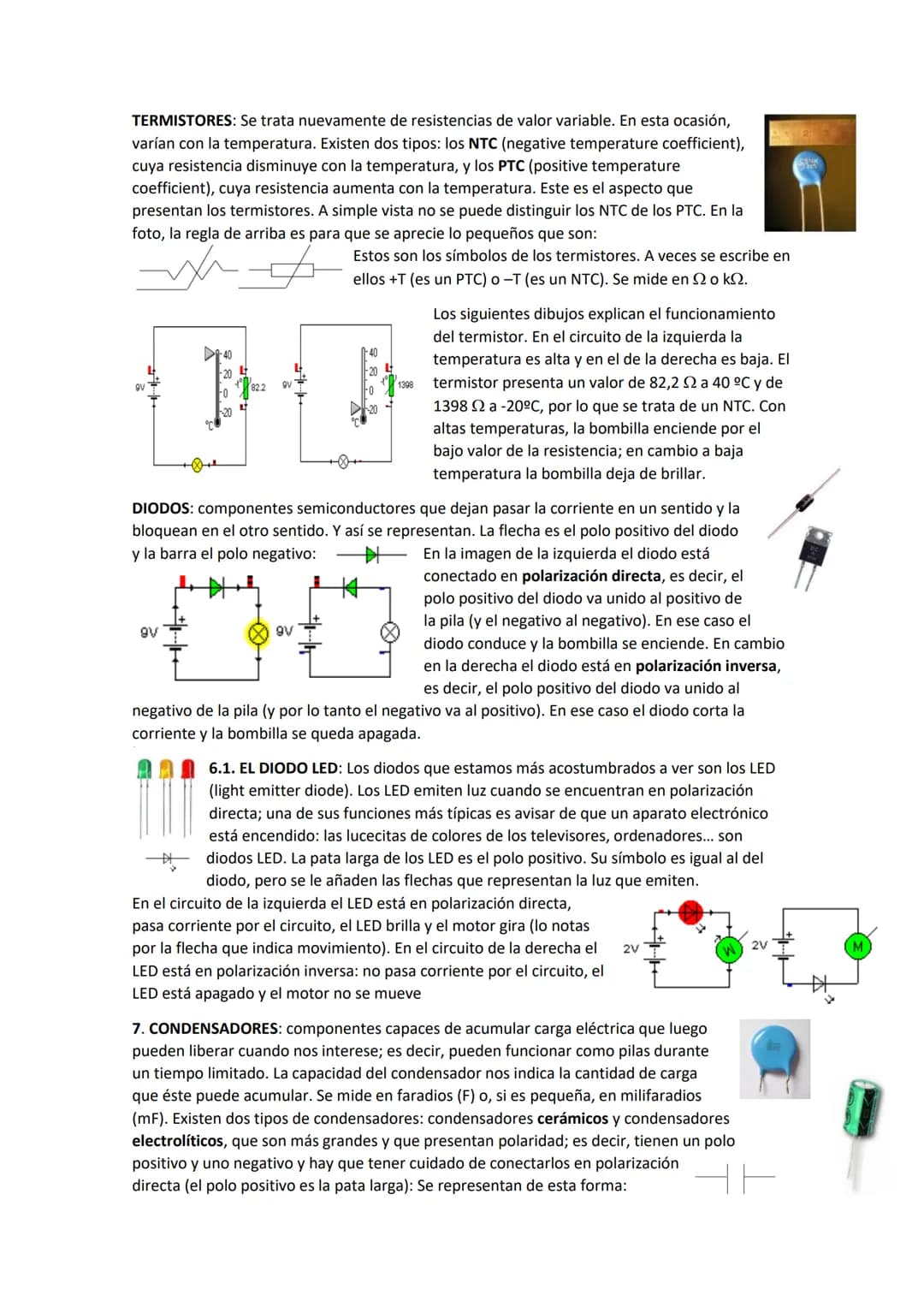

Los termistores son resistencias que cambian según la temperatura. Hay dos tipos: los NTC (su resistencia baja cuando sube la temperatura) y los PTC (su resistencia sube con la temperatura). Los encuentras en aires acondicionados y sistemas de calefacción.

Los diodos son como válvulas de un solo sentido para la electricidad. Solo dejan pasar la corriente en una dirección, bloqueándola completamente en la otra. Cuando están bien conectados (polarización directa) conducen; cuando están al revés (polarización inversa) cortan totalmente la corriente.

Los diodos LED son los más familiares para ti. Son diodos normales pero que emiten luz cuando pasa corriente por ellos. Esas lucecitas de colores en tu TV, ordenador o cargador del móvil son LEDs. La pata larga siempre es el polo positivo.

Tip importante: Los condensadores son como baterías temporales que pueden almacenar energía y liberarla después. Se miden en faradios (F) y los electrolíticos tienen polaridad, así que hay que conectarlos bien.

Componentes Avanzados y Sistemas Complejos

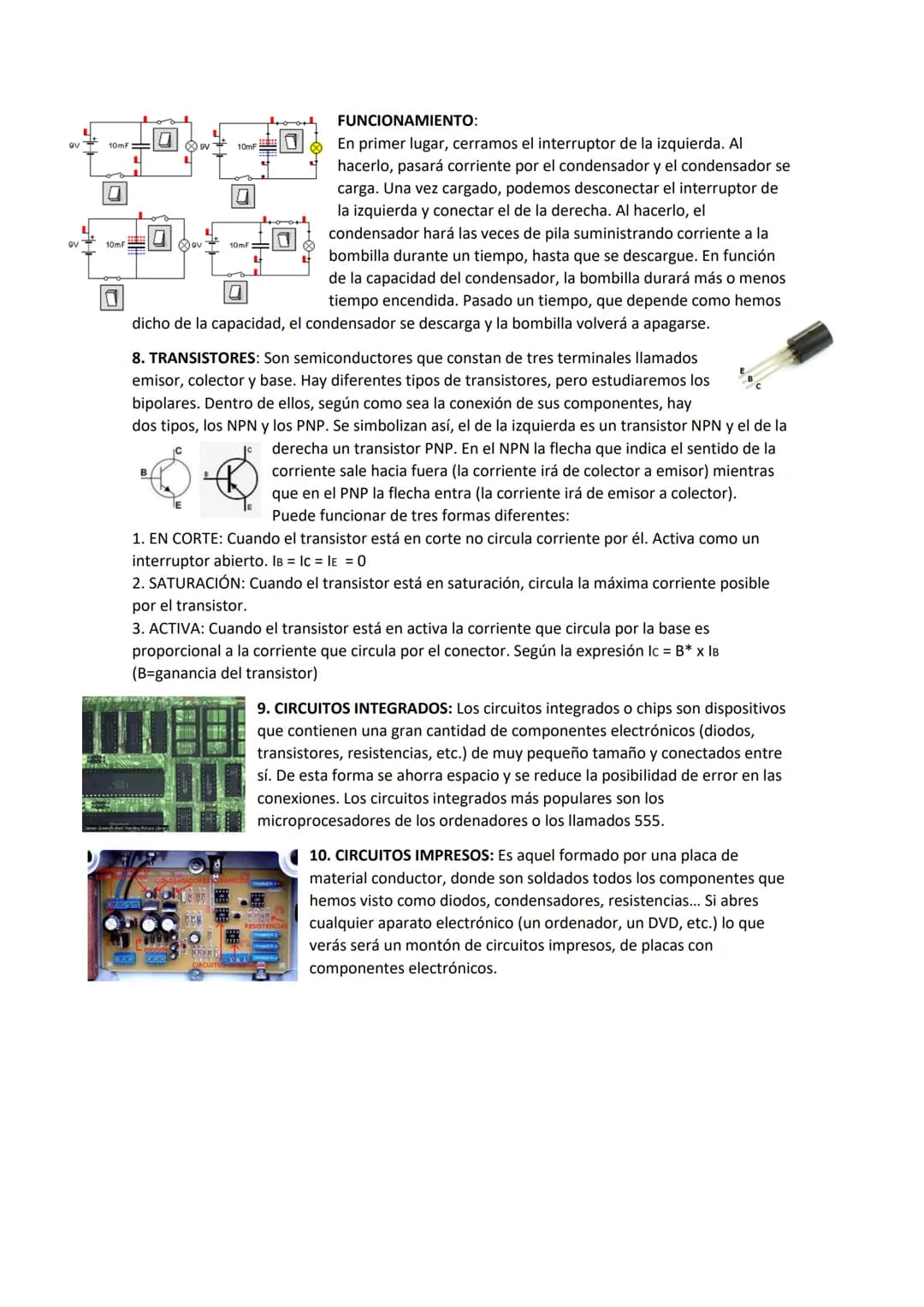

Los condensadores funcionan como pequeños depósitos de energía. Primero se cargan conectándolos a una fuente de corriente, y después pueden alimentar un circuito durante un tiempo limitado hasta que se descargan. Cuanta mayor capacidad tengan, más tiempo mantendrán funcionando el circuito.

Los transistores son los componentes más importantes de la electrónica moderna. Tienen tres patas (emisor, colector y base) y pueden funcionar de tres formas: en corte (no pasa nada de corriente), en saturación (pasa toda la corriente posible) o en activa (amplifican la señal).

Existen dos tipos principales: NPN (donde la corriente va de colector a emisor) y PNP (donde va de emisor a colector). Son como interruptores súper rápidos que pueden encenderse y apagarse millones de veces por segundo.

¡Increíble pero cierto! Los circuitos integrados o chips contienen miles o millones de transistores, diodos y resistencias microscópicos. Tu móvil tiene varios chips, cada uno más potente que los primeros ordenadores que ocupaban habitaciones enteras.

Los circuitos impresos son las placas verdes que ves cuando abres cualquier aparato electrónico. Todos estos componentes se sueldan sobre ellas de forma organizada, creando los dispositivos que usas cada día.
