Página 2: Transmisión Lineal

Esta sección aborda los mecanismos donde el movimiento de entrada y salida es lineal o forma un arco pequeño asimilable a movimiento lineal.

Definition: La palanca es un mecanismo consistente en una barra con un punto de apoyo que permite obtener una fuerza en un extremo al aplicar otra en el extremo opuesto.

Example: Los tres tipos de palancas se clasifican según la posición de sus elementos:

• Primer grado: Punto de apoyo entre fuerza y resistencia
• Segundo grado: Resistencia entre punto de apoyo y fuerza
• Tercer grado: Fuerza entre punto de apoyo y resistencia

Highlight: La ley de la palanca establece que F·df = R·dr, donde F es la fuerza aplicada, R la resistencia, y d las distancias respectivas.

Página 3: Sistemas de Transmisión de Giro

La transmisión de giro puede realizarse mediante diferentes elementos mecánicos, cada uno con características específicas para distintas aplicaciones.

Definition: Los polipastos son conjuntos de poleas fijas y móviles que permiten reducir la fuerza necesaria para levantar una carga.

Example: Aplicaciones comunes:

• Poleas y ruedas de fricción: juguetes, electrodomésticos
• Engranajes y cadenas: relojes, automóviles

Highlight: La relación entre velocidad y tamaño de las poleas determina si el sistema es multiplicador, reductor o constante.

Página 4: Relaciones de Transmisión

Esta sección explica las relaciones matemáticas entre velocidades y dimensiones de los elementos de transmisión.

Definition: Los trenes de poleas o engranajes son sistemas compuestos por múltiples elementos conectados que transmiten y modifican el movimiento.

Vocabulary:

• D: Diámetro
• N: Velocidad de giro
• Z: Número de dientes

Highlight: La relación de transmisión determina cómo se modifica la velocidad entre elementos conectados.

Página 5: Transformación de Movimiento

La sección final aborda la transformación del movimiento circular en lineal.

Definition: La rueda es un elemento que facilita el desplazamiento al reducir la superficie de contacto con el suelo y el rozamiento.

Highlight: El tamaño de la rueda afecta directamente la velocidad de desplazamiento y la fuerza necesaria para el movimiento.

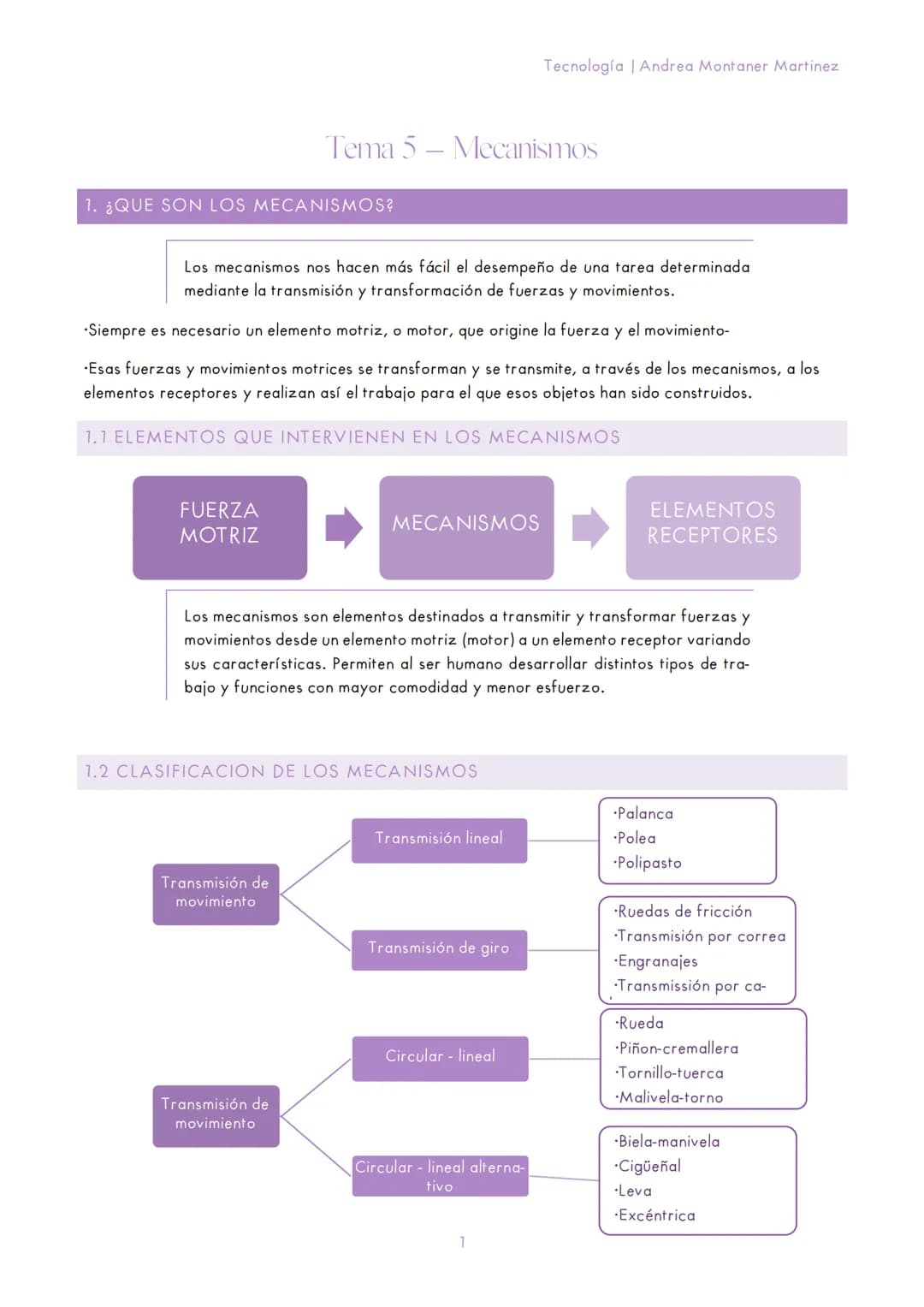

Página 1: Introducción a los Mecanismos

Los mecanismos son dispositivos que facilitan tareas mediante la transmisión y transformación de fuerzas y movimientos. Se requiere un elemento motriz que origine la fuerza inicial, la cual se transmite a través del mecanismo hasta los elementos receptores.

Definición: Los mecanismos son elementos destinados a transmitir y transformar fuerzas y movimientos desde un motor hasta un receptor, modificando sus características para facilitar el trabajo humano.

Highlight: La clasificación principal divide los mecanismos en transmisión lineal (palancas, poleas, polipastos) y transmisión de giro (ruedas de fricción, correas, engranajes).

Vocabulary:

• Elemento motriz: Componente que genera la fuerza inicial
• Elemento receptor: Componente que recibe y aplica la fuerza transformada
