Introducción al Sistema Diédrico

¿Alguna vez te has preguntado cómo los arquitectos dibujan edificios en papel? El sistema diédrico es la respuesta y es más fácil de lo que parece.

Este sistema usa dos planos principales: el Plano Horizontal (P.H.) y el Plano Vertical (P.V.). La línea donde se cruzan se llama Línea de Tierra (L.T.) y es tu punto de referencia básico.

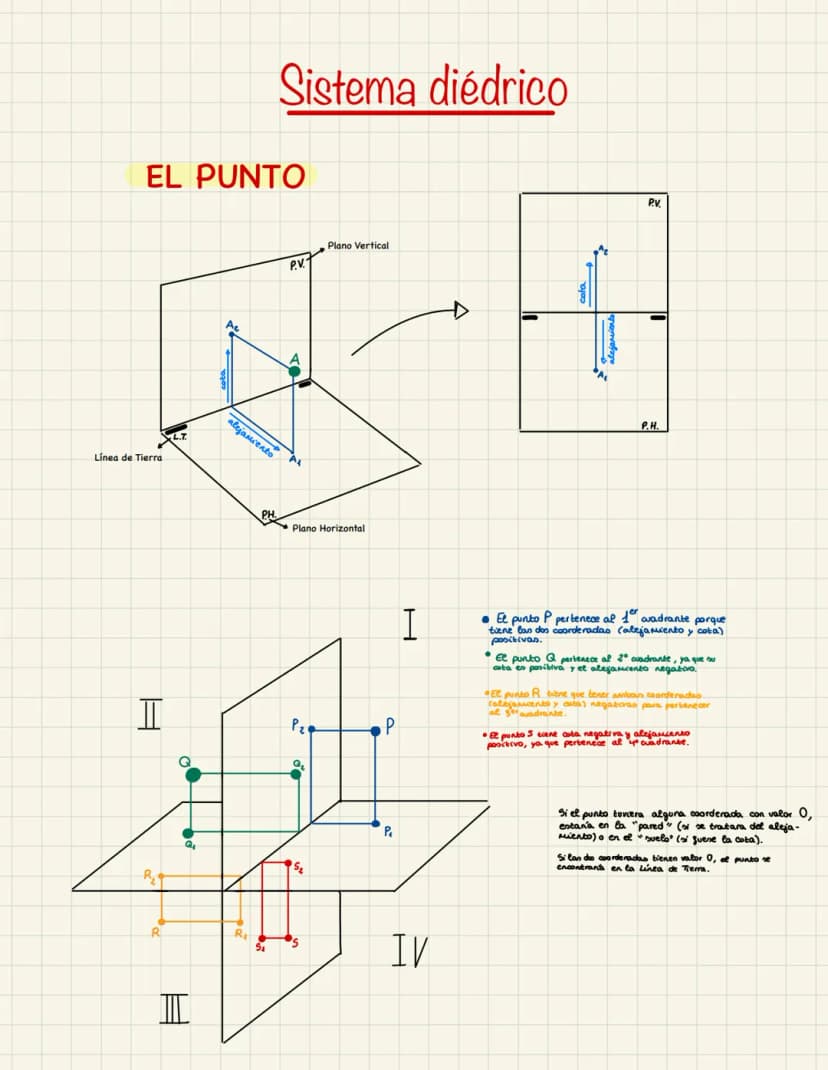

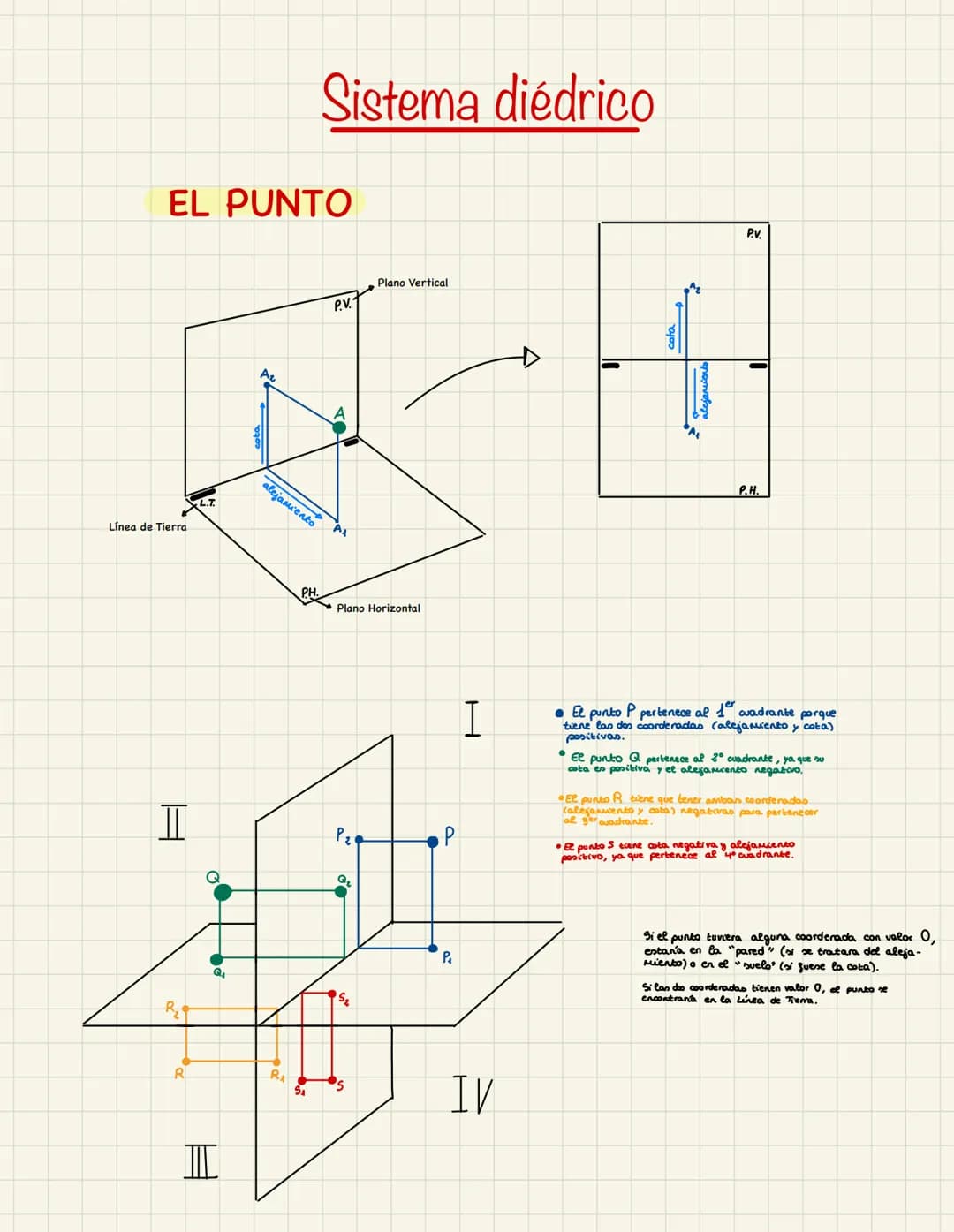

El Punto en Sistema Diédrico

Los puntos se definen con dos coordenadas súper importantes: el alejamiento (distancia al plano vertical) y la cota (altura sobre el plano horizontal). Es como dar direcciones en 3D.

Dependiendo de si estas coordenadas son positivas o negativas, el punto estará en diferentes cuadrantes. Por ejemplo, si ambas son positivas, tu punto está en el primer cuadrante.

Si alguna coordenada vale 0, el punto toca una "pared" o el "suelo". Y si las dos valen 0, ¡está justo en la Línea de Tierra!

Truco: Piensa en las coordenadas como si estuvieras dando direcciones: "camina 3 pasos hacia delante (alejamiento) y sube 2 escalones (cota)".

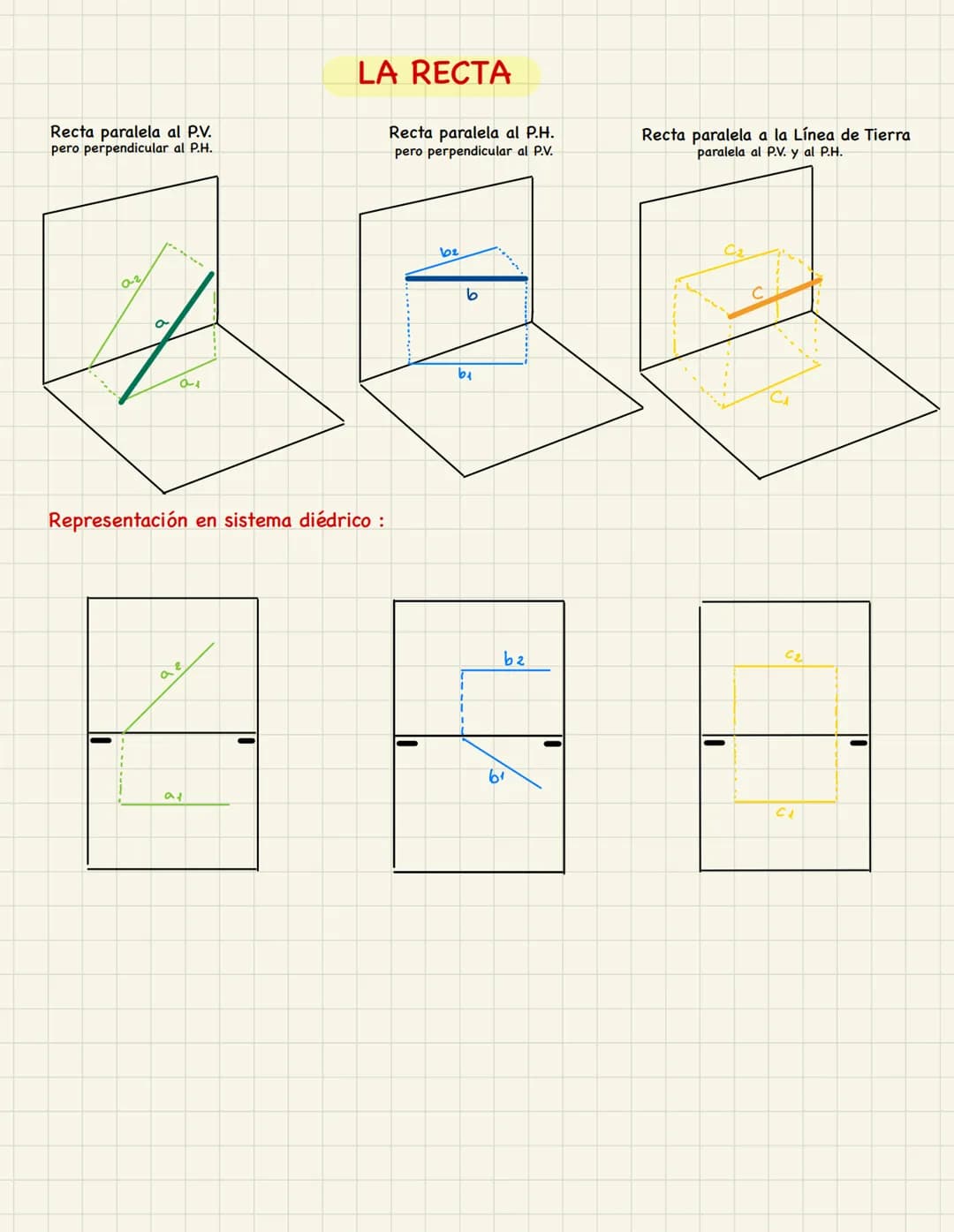

La Recta: Casos Básicos

Las rectas se comportan de forma diferente según su posición respecto a los planos principales. Cada tipo tiene su "personalidad" gráfica.

Una recta paralela al P.V. mantiene la misma distancia del plano vertical, mientras que una paralela al P.H. se mantiene a la misma altura. Son los casos más sencillos de dibujar.

La recta paralela a la Línea de Tierra es especial porque es paralela a ambos planos a la vez. En el dibujo aparece como dos líneas paralelas entre sí.

Consejo: Memoriza estos tres casos básicos; son la base para entender rectas más complejas.

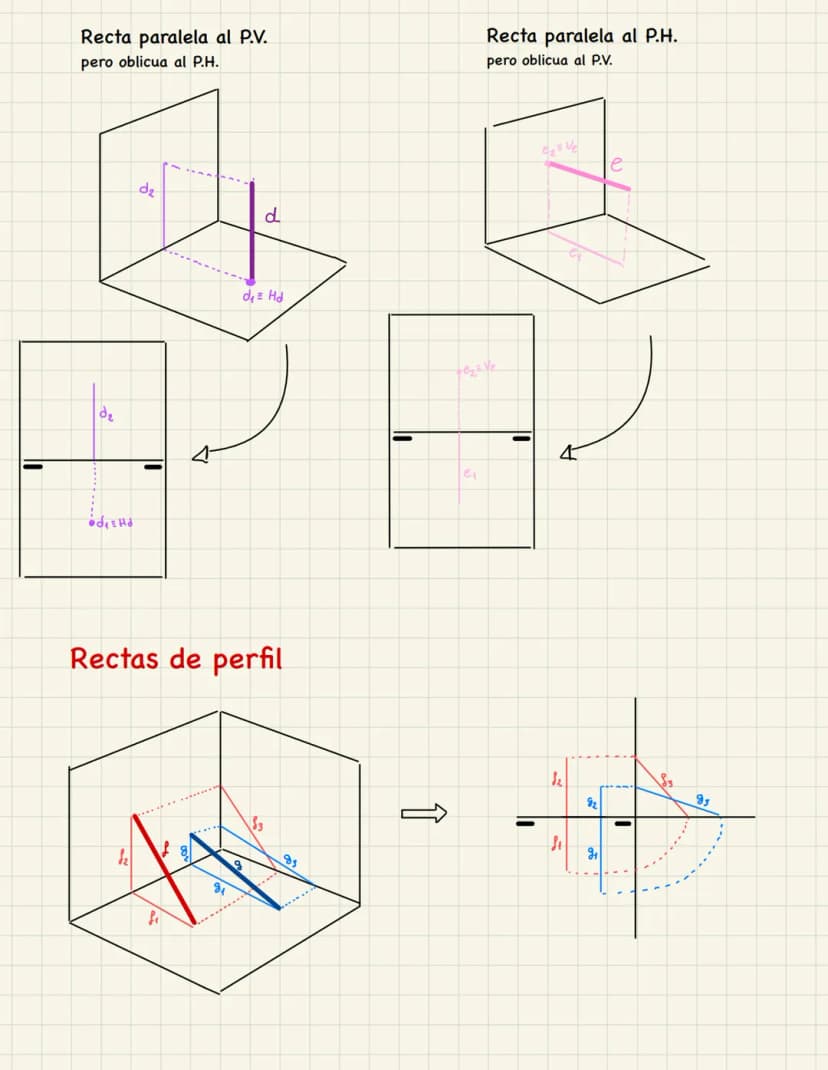

Rectas Oblicuas y de Perfil

Ahora vienen las rectas más interesantes. Las rectas oblicuas forman ángulo con uno de los planos principales, creando proyecciones diferentes en cada vista.

Las rectas de perfil son las más especiales porque son perpendiculares a la Línea de Tierra. Necesitas una vista adicional (alzado lateral) para verlas completamente.

Estas rectas requieren más atención al dibujar, pero siguen las mismas reglas básicas del sistema.

Importante: Las rectas de perfil siempre aparecen como puntos en una de las vistas principales.

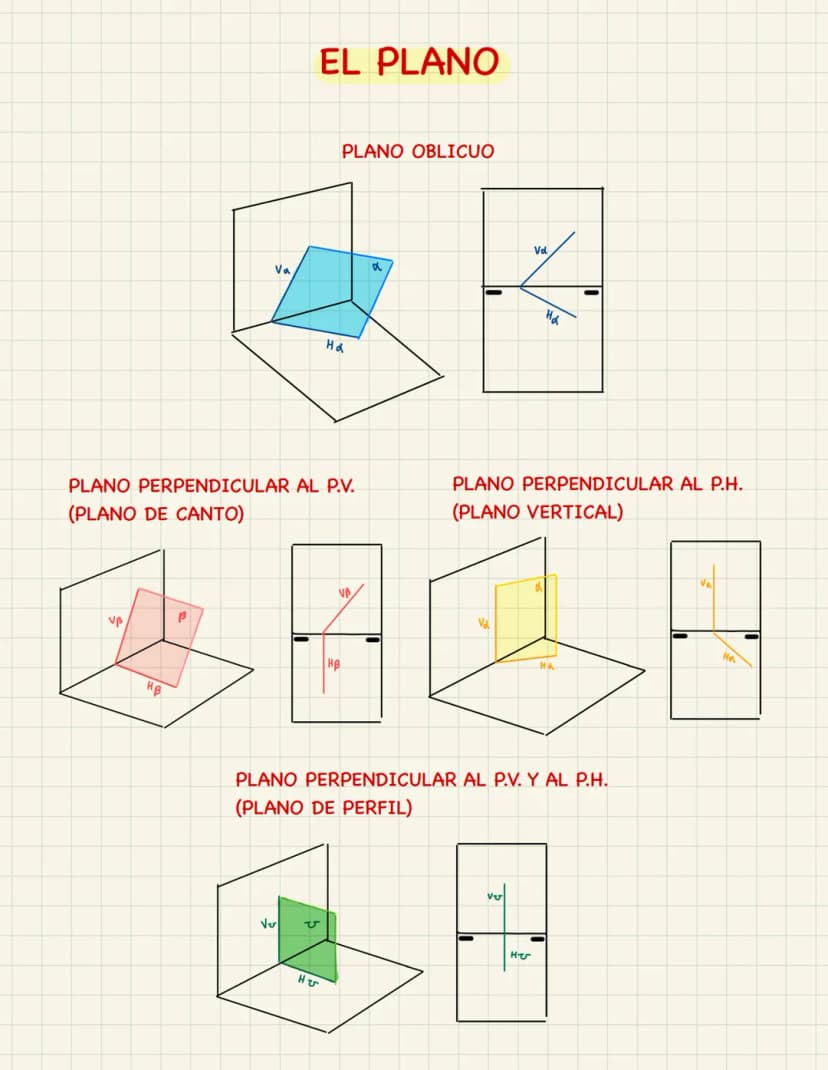

El Plano: Tipos Perpendiculares

Los planos son como "hojas gigantes" colocadas en diferentes posiciones del espacio. Cada tipo tiene una representación característica que debes reconocer.

Un plano perpendicular al P.V. (plano de canto) se ve como una línea en la vista vertical. El plano perpendicular al P.H. (plano vertical) aparece como línea en la vista horizontal.

El plano de perfil es perpendicular a ambos planos principales y necesita representación especial, similar a las rectas de perfil.

Visual: Imagina estos planos como paredes: una pared frontal, una del suelo, y una lateral.

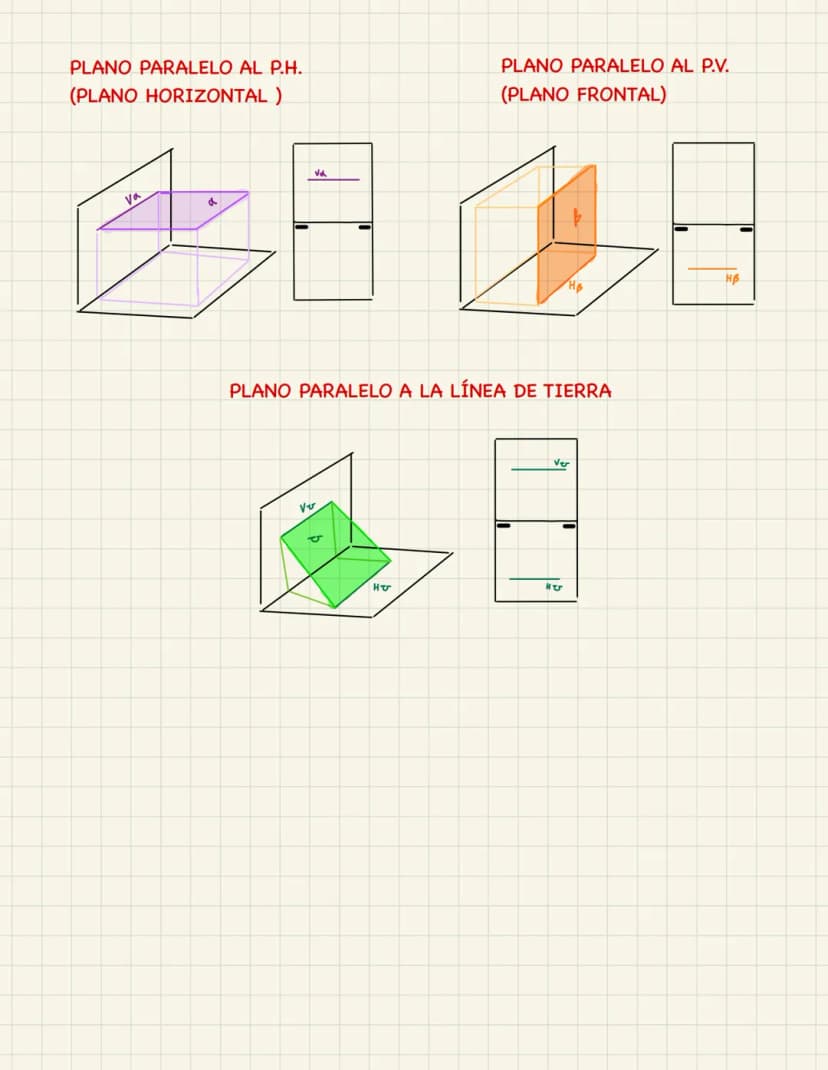

Planos Paralelos y Oblicuos

Los planos paralelos son los más fáciles de reconocer. Un plano paralelo al P.H. (horizontal) es como el suelo de una habitación, mientras que uno paralelo al P.V. (frontal) es como una pared.

El plano paralelo a la Línea de Tierra mantiene la misma distancia de esta línea en toda su extensión.

Los planos oblicuos forman ángulo con ambos planos principales y requieren dos rectas para su definición completa.

Tip de examen: Los planos paralelos siempre se representan con líneas paralelas a los ejes principales.

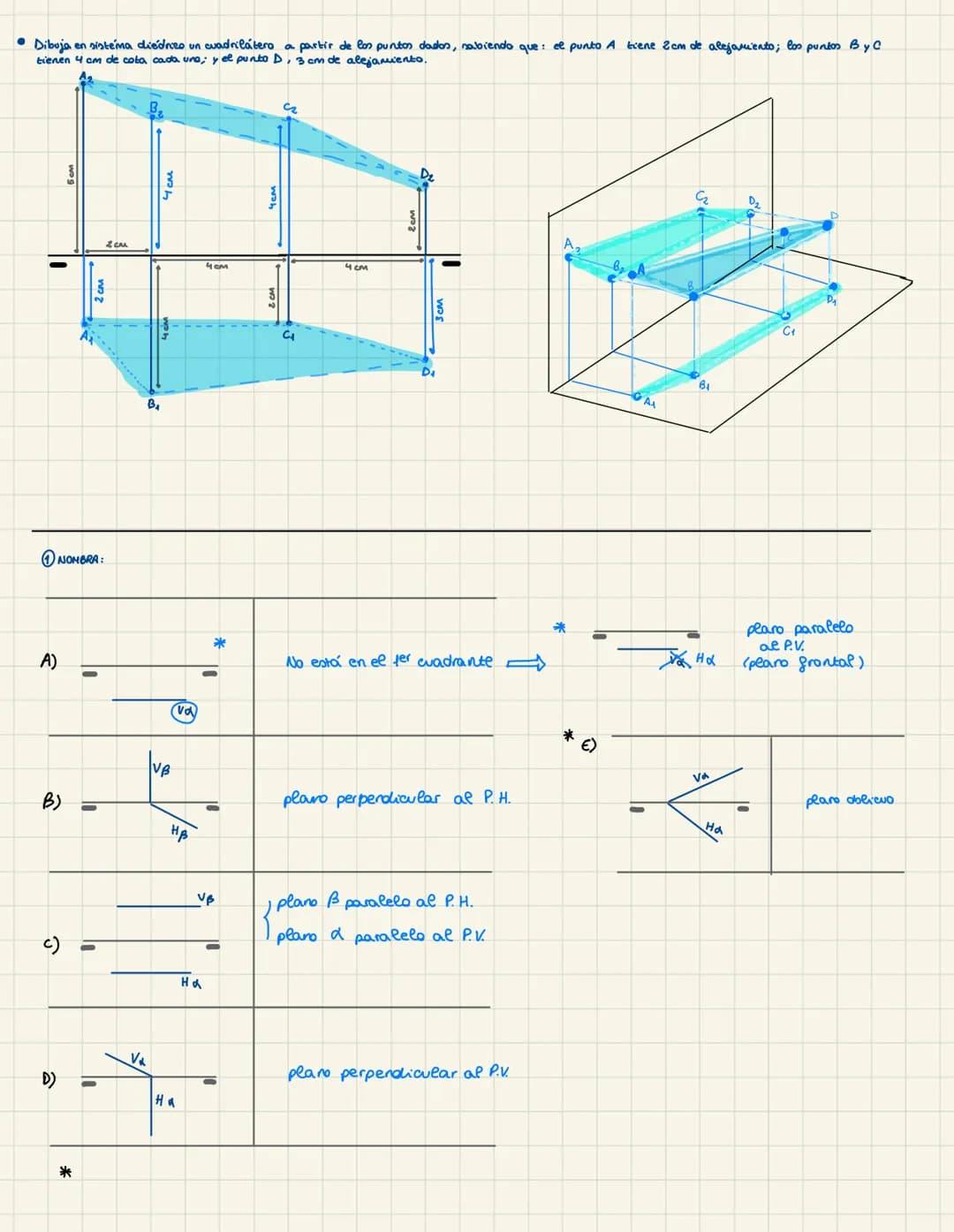

Ejercicios Prácticos

La práctica hace al maestro en sistema diédrico. Este ejercicio te muestra cómo construir un cuadrilátero a partir de coordenadas específicas.

Fíjate cómo cada punto se coloca según sus coordenadas de alejamiento y cota. El punto A con 2cm de alejamiento, los puntos B y C con 4cm de cota cada uno.

Los diferentes tipos de planos (perpendiculares, paralelos, oblicuos) aparecen representados con sus características distintivas.

Práctica: Intenta resolver primero sin mirar la solución. Es la mejor forma de aprender.

Representación en 3D

El último paso es visualizar tus dibujos en representación tridimensional. Esta habilidad conecta el sistema diédrico con la realidad.

Cada ejercicio anterior puede transformarse en una imagen 3D que ayuda a entender mejor las relaciones espaciales.

La práctica constante entre 2D y 3D te dará la confianza necesaria para dominar completamente el sistema diédrico.

Consejo final: Alterna siempre entre vistas diédricas y representación 3D para desarrollar tu visión espacial.
