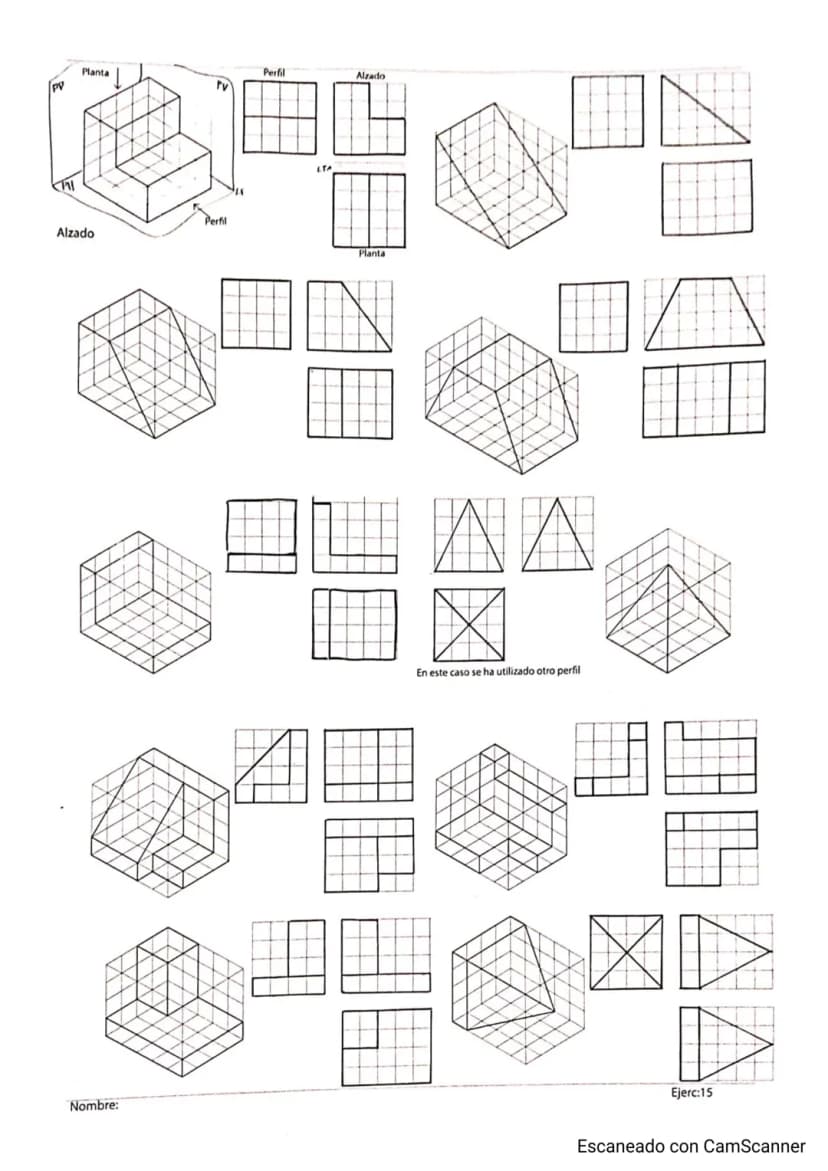

Conceptos Básicos de Vistas Técnicas

¿Alguna vez te has preguntado cómo los arquitectos comunican sus ideas de forma tan precisa? En dibujo técnico, utilizamos tres vistas principales: planta, perfil y alzado.

La planta es la vista desde arriba del objeto, como si lo miraras desde el techo. El alzado es la vista frontal, lo que ves de frente. El perfil muestra la vista lateral del objeto.

💡 Tip clave: Imagina que eres una cámara que se mueve alrededor del objeto. Cada posición te da una vista diferente que aporta información única.

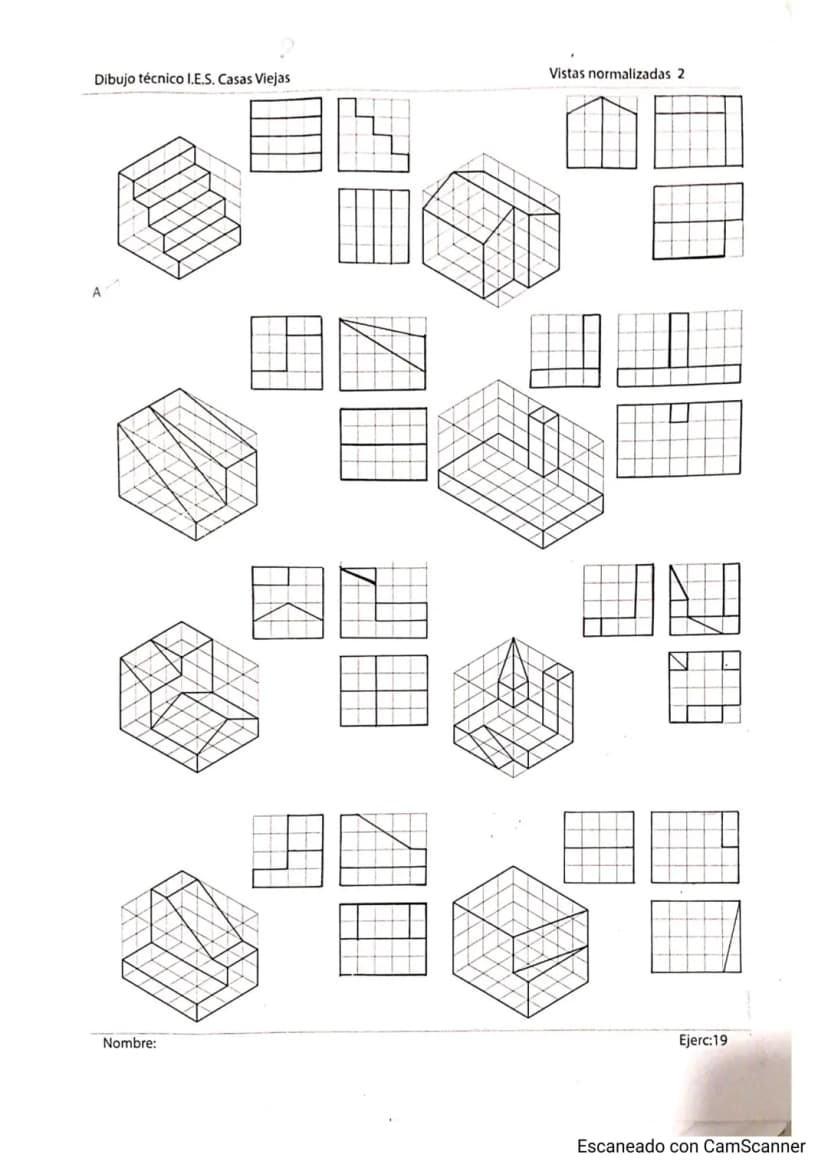

Vistas Normalizadas - Ejercicio 19

Las vistas normalizadas siguen reglas internacionales que todos los técnicos del mundo entienden. Es como un idioma universal del diseño.

Cuando trabajas con vistas normalizadas, cada línea tiene un significado específico. Las líneas continuas gruesas muestran contornos visibles, mientras que las discontinuas representan aristas ocultas.

La clave está en ser sistemático: primero observas el objeto, identificas sus características principales y luego las proyectas en cada vista siguiendo las normas establecidas.

💡 Recuerda: La precisión es fundamental. Una línea mal trazada puede cambiar completamente el significado del dibujo.

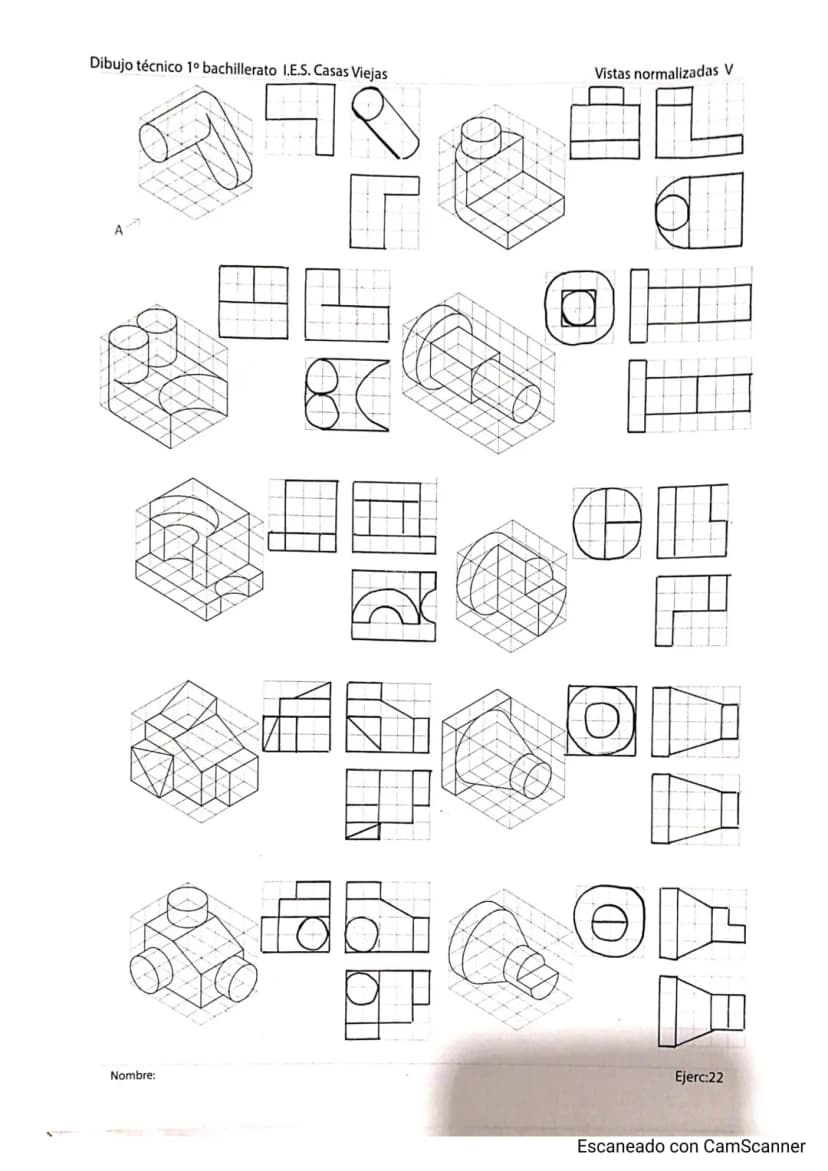

Vistas Normalizadas Avanzadas - Ejercicio 22

En 1º de bachillerato, el nivel de complejidad aumenta. Ahora trabajas con objetos más elaborados que requieren mayor análisis espacial.

Las vistas normalizadas te permiten representar cualquier objeto, por complejo que sea, descomponiéndolo en sus tres proyecciones básicas. Es como desarmar mentalmente una pieza para entender todas sus partes.

El truco está en visualizar cómo cada elemento del objeto aparece en cada vista. Algunas partes serán visibles en una vista pero ocultas en otra.

💡 Estrategia: Practica con objetos reales de tu entorno. Toma una caja, un vaso o cualquier objeto y dibuja sus tres vistas.

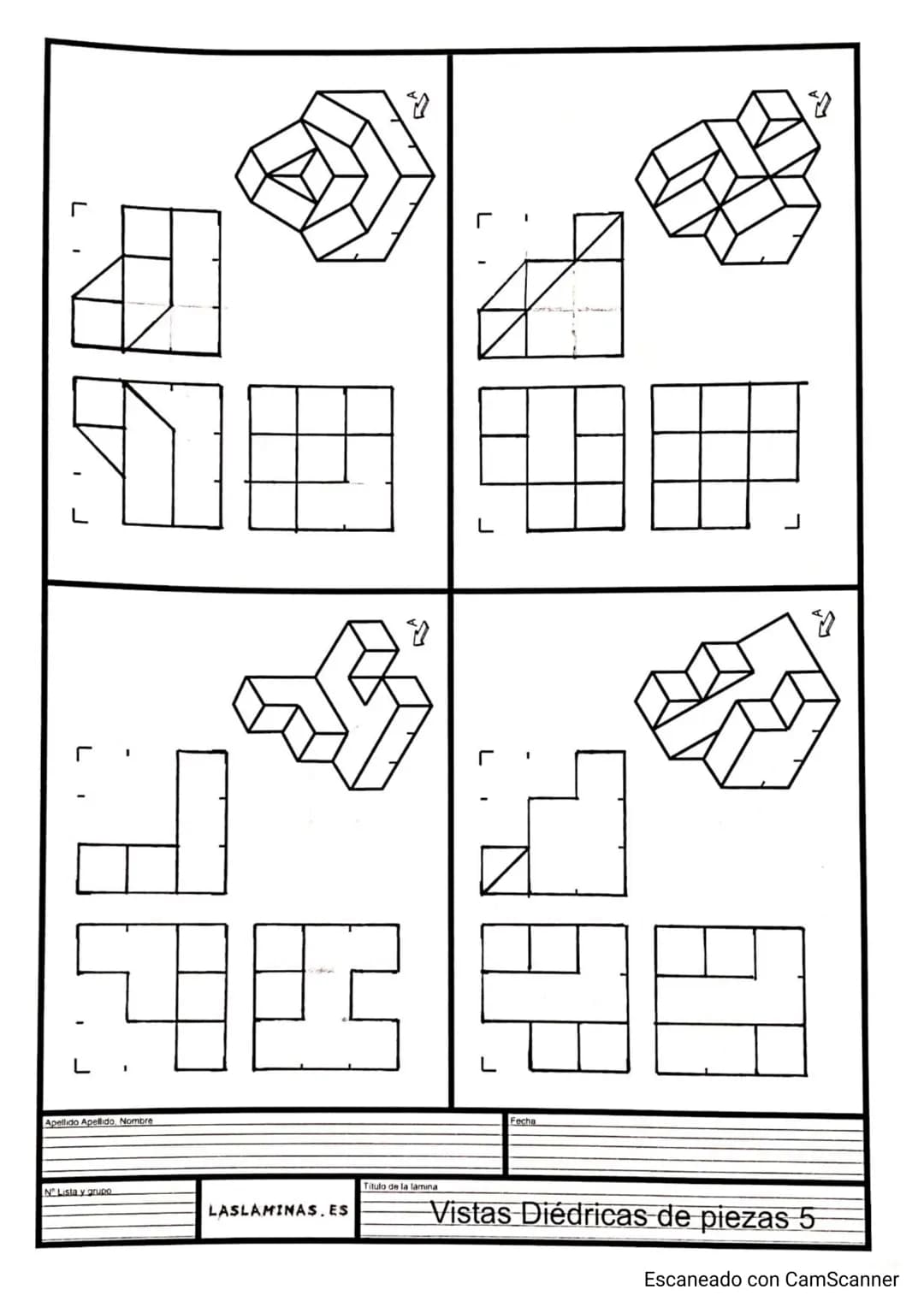

Vistas Diédricas de Piezas - Nivel 5

Las vistas diédricas son el siguiente paso en tu formación técnica. Aquí ya trabajas con piezas industriales reales que podrían fabricarse.

Este sistema de proyección diédrica te permite representar objetos complejos con total precisión. Cada vista debe estar perfectamente alineada con las demás para que la información sea coherente.

La presentación también importa: usar el formato correcto con tu nombre, fecha y número de lámina demuestra profesionalidad desde el principio.

💡 Importante: La limpieza y orden en tus láminas son tan importantes como la precisión técnica.

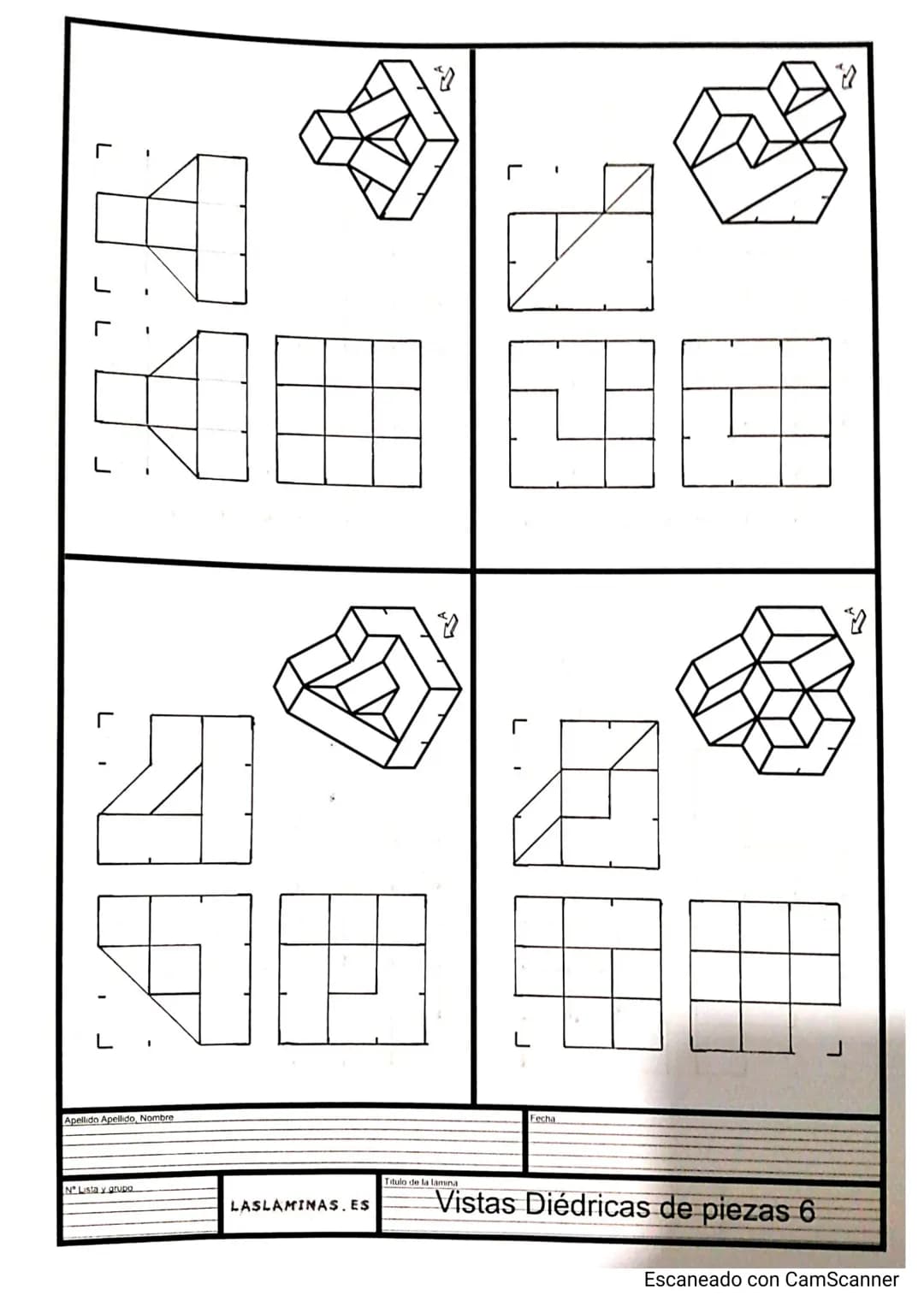

Vistas Diédricas Avanzadas - Nivel 6

En este nivel avanzado, dominas completamente el sistema de representación diédrica. Ya puedes interpretar y crear planos técnicos profesionales.

Las piezas que dibujas ahora tienen formas más complejas: agujeros, chaflanes, redondeos y otras características industriales. Cada detalle debe aparecer correctamente en las vistas correspondientes.

Tu capacidad de visualización espacial se ha desarrollado considerablemente. Puedes imaginar cómo es un objeto tridimensional solo viendo sus vistas en papel.

💡 ¡Enhorabuena!: Has desarrollado una habilidad que te será útil en ingeniería, arquitectura, diseño y muchas otras profesiones técnicas.
