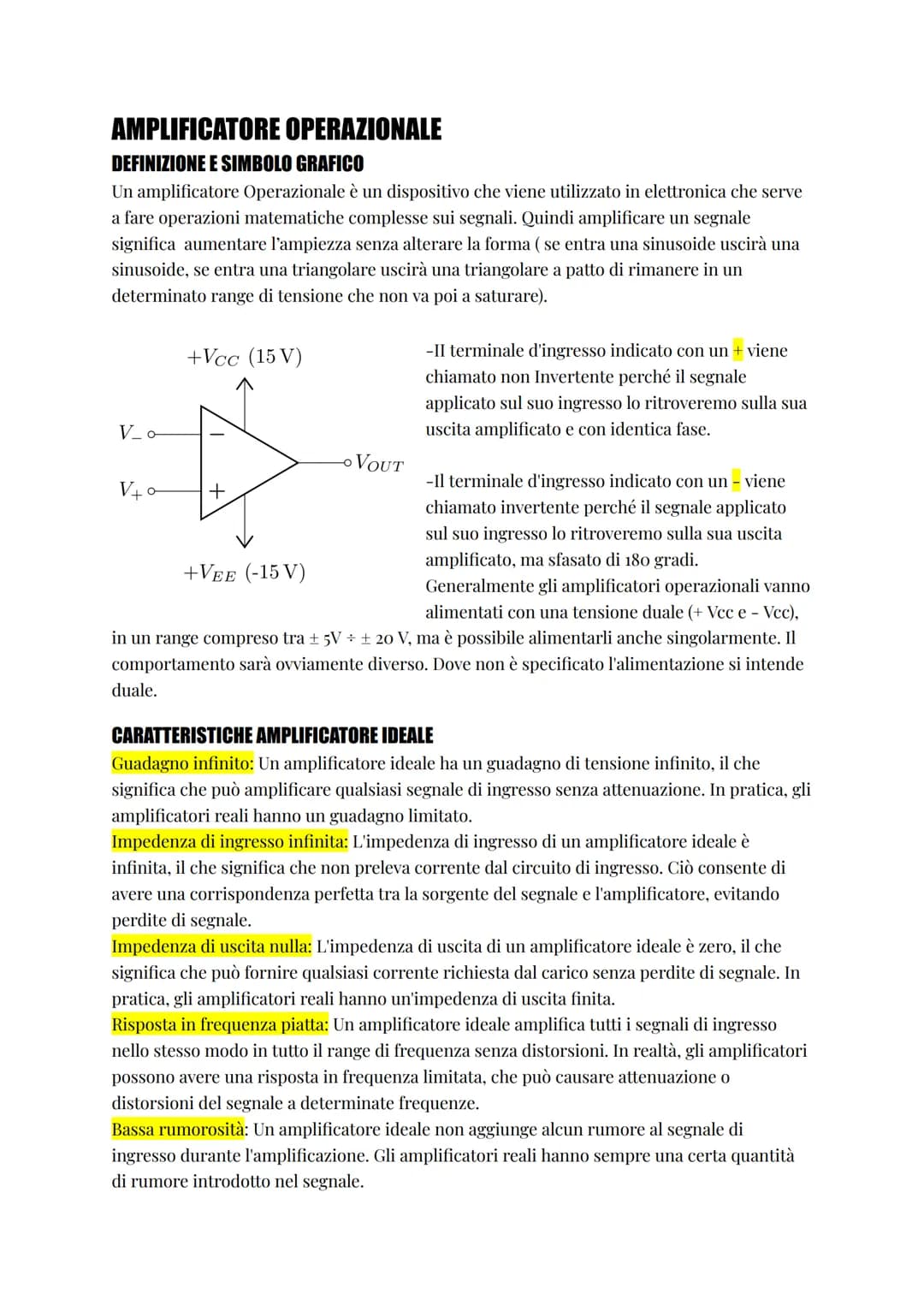

Amplificatore Operazionale - Le Basi
Pensa all'amplificatore operazionale come a un amplificatore super intelligente che non si limita solo ad aumentare il volume. Può fare operazioni matematiche complesse sui segnali elettrici, mantenendo sempre la forma originale del segnale.
Il simbolo grafico ha due ingressi: il terminale non invertente (+) mantiene la stessa fase del segnale, mentre il terminale invertente (-) sfasa il segnale di 180°. È come guardare un'immagine normale o riflessa in uno specchio.
Per funzionare, ha bisogno di alimentazione duale (solitamente ±15V), anche se può lavorare con alimentazione singola. Quando vedi un circuito senza alimentazione specificata, è sempre duale.
Ricorda: Se entra una sinusoide, esce una sinusoide amplificata - la forma non cambia mai!
2
of 7

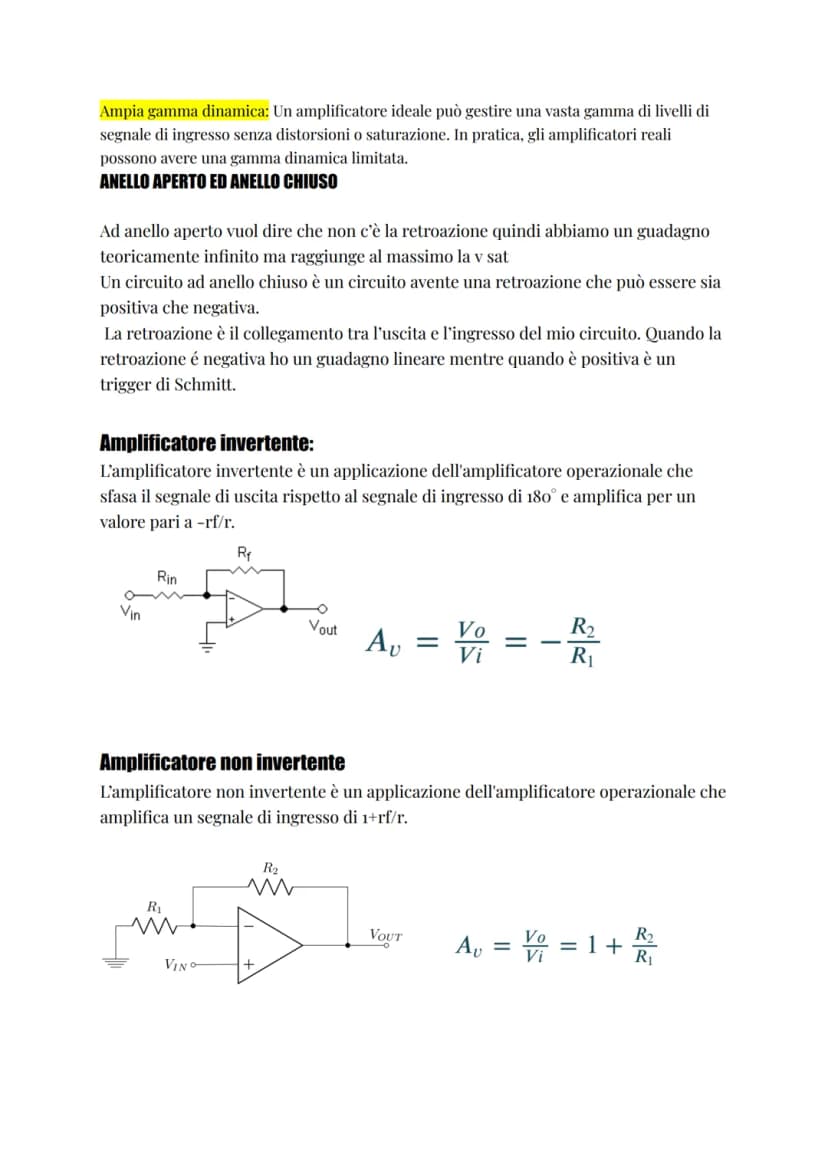

Caratteristiche dell'Amplificatore Ideale e Configurazioni
Un amplificatore ideale sarebbe perfetto: guadagno infinito, impedenza di ingresso infinita, impedenza di uscita nulla e risposta in frequenza piatta. Nella realtà, ovviamente, ci avviciniamo solo a questi valori.
La differenza tra anello aperto e anello chiuso è fondamentale. Ad anello aperto hai guadagno teoricamente infinito ma raggiungi solo la tensione di saturazione. Con l'anello chiuso introduci la retroazione che controlla il guadagno.
L'amplificatore invertente sfasa di 180° e amplifica per -Rf/R, mentre quello non invertente amplifica per 1+Rf/R. La differenza sta in dove colleghi il segnale di ingresso.
Trucco: Retroazione negativa = guadagno lineare, retroazione positiva = trigger di Schmitt!
3
of 7
Sommatori - Fare Matematica con i Segnali
I sommatori sono incredibilmente utili quando devi combinare più segnali. Il sommatore invertente fa - quando tutte le resistenze sono uguali - è come un mixer audio che inverte la fase.
Il sommatore non invertente è più complesso ma mantiene la fase originale. Quando le resistenze sono tutte uguali, ottieni semplicemente V1+V2 senza inversione.
Caso speciale interessante: se Ri e R2 sono uguali e doppie di Rf, il sommatore calcola la media dei segnali di ingresso. Perfetto per applicazioni di controllo automatico!
Applicazione pratica: I sommatori sono usati nei mixer audio, nei sistemi di controllo e ovunque serva combinare segnali!
4
of 7
Buffer e Amplificatore Differenziale
Il buffer (o inseguitore di tensione) è il più semplice ma fondamentale: ingresso e uscita identici. Il suo superpotere è adattare le impedenze, evitando cadute di tensione indesiderate nei partitori.
L'amplificatore differenziale è il più sofisticato: calcola la differenza tra due segnali e la amplifica per Rf/R. È come avere un comparatore intelligente che ti dice non solo quale segnale è maggiore, ma di quanto.
Per analizzarlo usi la sovrapposizione: prima consideri V1=0 (comportamento da invertente), poi V2=0 (comportamento da non invertente), infine sommi i risultati.
Curiosità: L'amplificatore differenziale è alla base di molti strumenti di misura professionali!
5
of 7
Configurazioni Non Lineari - I Comparatori
Le configurazioni non lineari usano l'amplificatore ad anello aperto o con retroazione positiva, producendo uscite che saltano tra i valori di saturazione. È il mondo digitale che incontra l'analogico!
I comparatori sono interruttori intelligenti: confrontano un segnale con una tensione di riferimento e "decidono" se l'uscita deve essere ALTA o BASSA. Come un termostato che accende o spegne il riscaldamento.
Il comparatore invertente ha la tensione di riferimento sul terminale + e va alto quando l'ingresso scende sotto la soglia. Il non invertente fa l'opposto: va alto quando l'ingresso supera la soglia.
Attenzione: Piccoli disturbi possono causare commutazioni indesiderate - per questo esistono i trigger di Schmitt!
6
of 7
Trigger di Schmitt - Comparatori con Memoria
Il trigger di Schmitt risolve il problema dei disturbi usando due soglie: una superiore (VTH) e una inferiore (VTL). La distanza tra le due si chiama isteresi - più è larga, maggiore è l'immunità ai disturbi.
Funziona con retroazione positiva: una volta che commuta, "ricorda" lo stato fino a quando non viene superata l'altra soglia. È come un interruttore con memoria che evita oscillazioni fastidiose.
Puoi avere soglie simmetriche (centrate sullo zero) o non simmetriche (spostate). Le formule sembrano complicate ma seguono sempre la stessa logica: la retroazione determina i valori di soglia.
Applicazione reale: I trigger di Schmitt sono usati per "pulire" segnali rumorosi e creare onde quadre perfette!
7
of 7

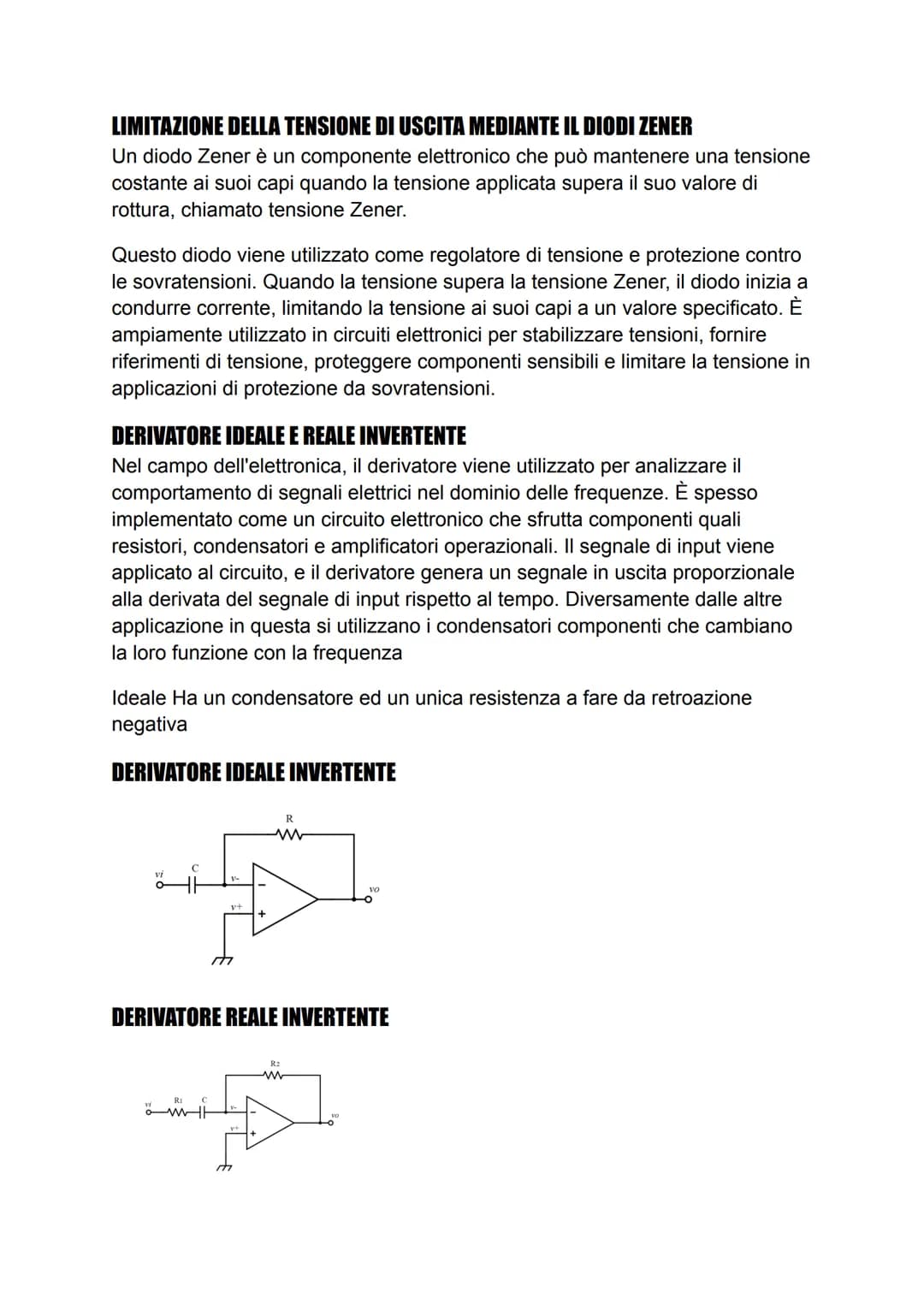

Limitazione con Zener e Derivatori
I diodi Zener sono perfetti per limitare la tensione di uscita a valori sicuri. Quando la tensione supera il valore Zener, il diodo inizia a condurre, "tagliando" i picchi eccessivi. È come un fusibile intelligente.
Il derivatore è diverso dalle altre applicazioni perché usa condensatori, componenti che cambiano comportamento con la frequenza. Calcola la derivata matematica del segnale di ingresso rispetto al tempo.
Il derivatore ideale ha solo un condensatore e una resistenza di retroazione, ma quello reale include componenti aggiuntivi per stabilità e prestazioni migliori alle alte frequenze.
Nota importante: I derivatori sono sensibili al rumore ad alta frequenza, per questo si usano quasi sempre versioni "reali" con filtri!
