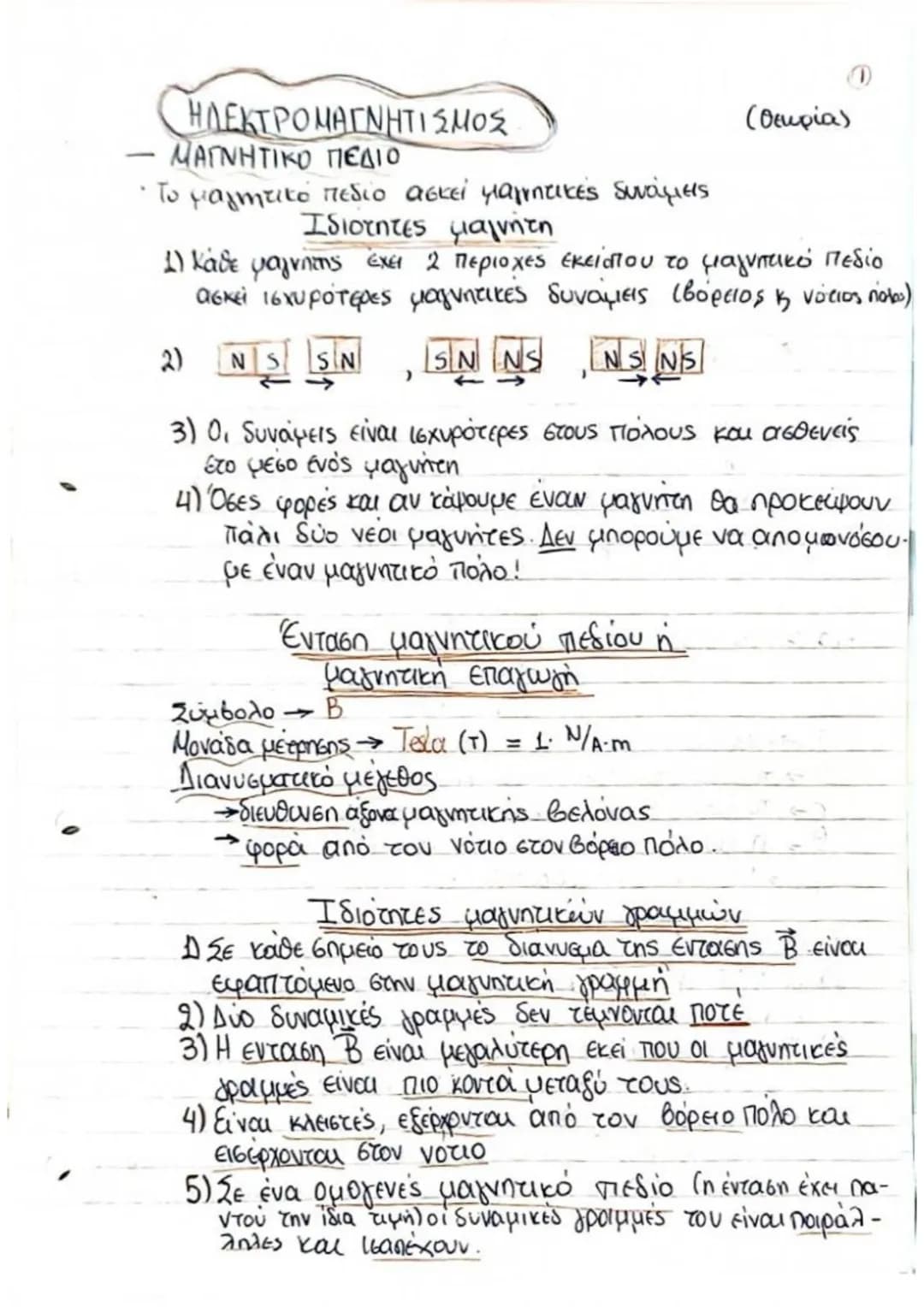

Μαγνητικό Πεδίο και Βασικές Ιδιότητες

Κάθε μαγνήτης έχει δύο πόλους - βόρειο και νότιο - όπου οι μαγνητικές δυνάμεις είναι ισχυρότερες. Είναι σαν τα άκρα ενός μπαταρίας, μόνο που δε μπορούμε να τα χωρίσουμε!

Ανεξάρτητα από το πόσο μικρά κομμάτια κόψουμε έναν μαγνήτη, πάντα θα έχουμε δύο πόλους. Αυτό σημαίνει ότι δεν μπορούμε να απομονώσουμε έναν μαγνητικό πόλο - μια σημαντική διαφορά από τα ηλεκτρικά φορτία.

Η μαγνητική επαγωγή Β μετριέται σε Tesla (T) και είναι διανυσματικό μέγεθος. Η διεύθυνσή της ακολουθεί τη μαγνητική βελόνα, ενώ η φορά πάει από τον νότιο στον βόρειο πόλο.

Tip: Οι μαγνητικές γραμμές είναι κλειστές καμπύλες που ξεκινούν από τον βόρειο πόλο και καταλήγουν στον νότιο!

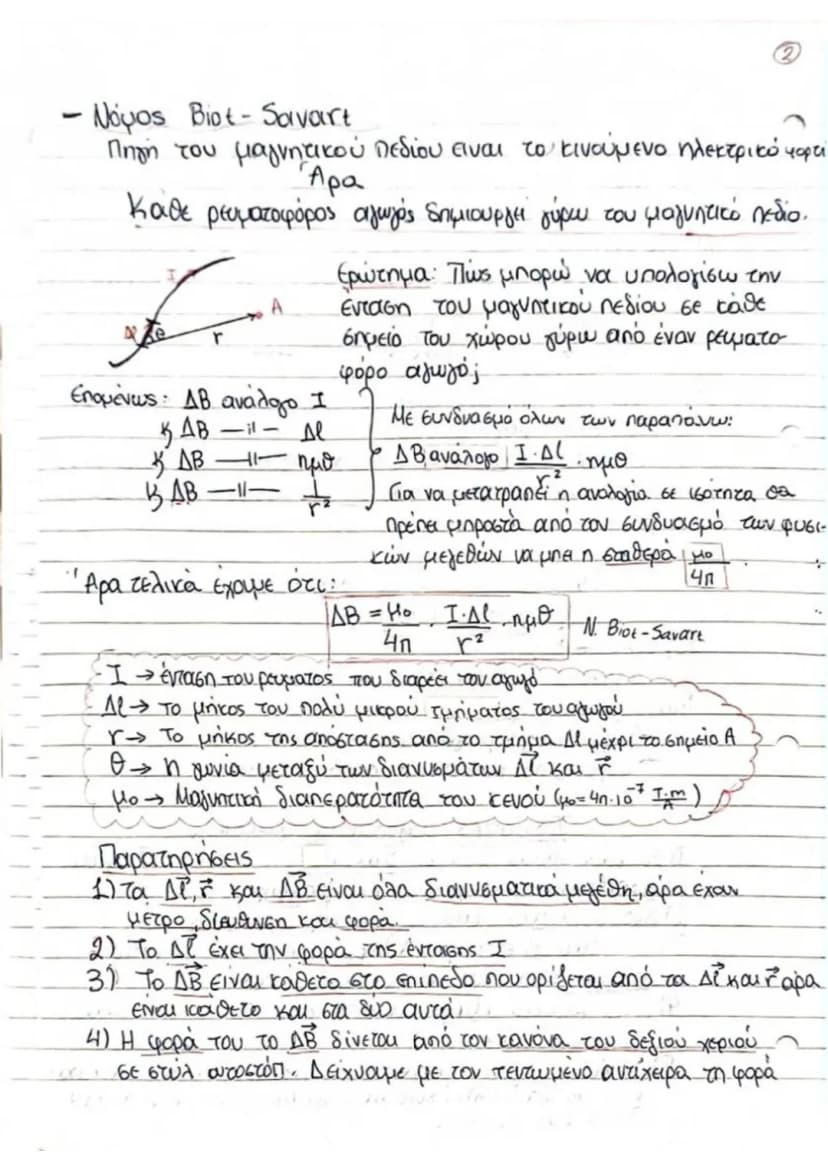

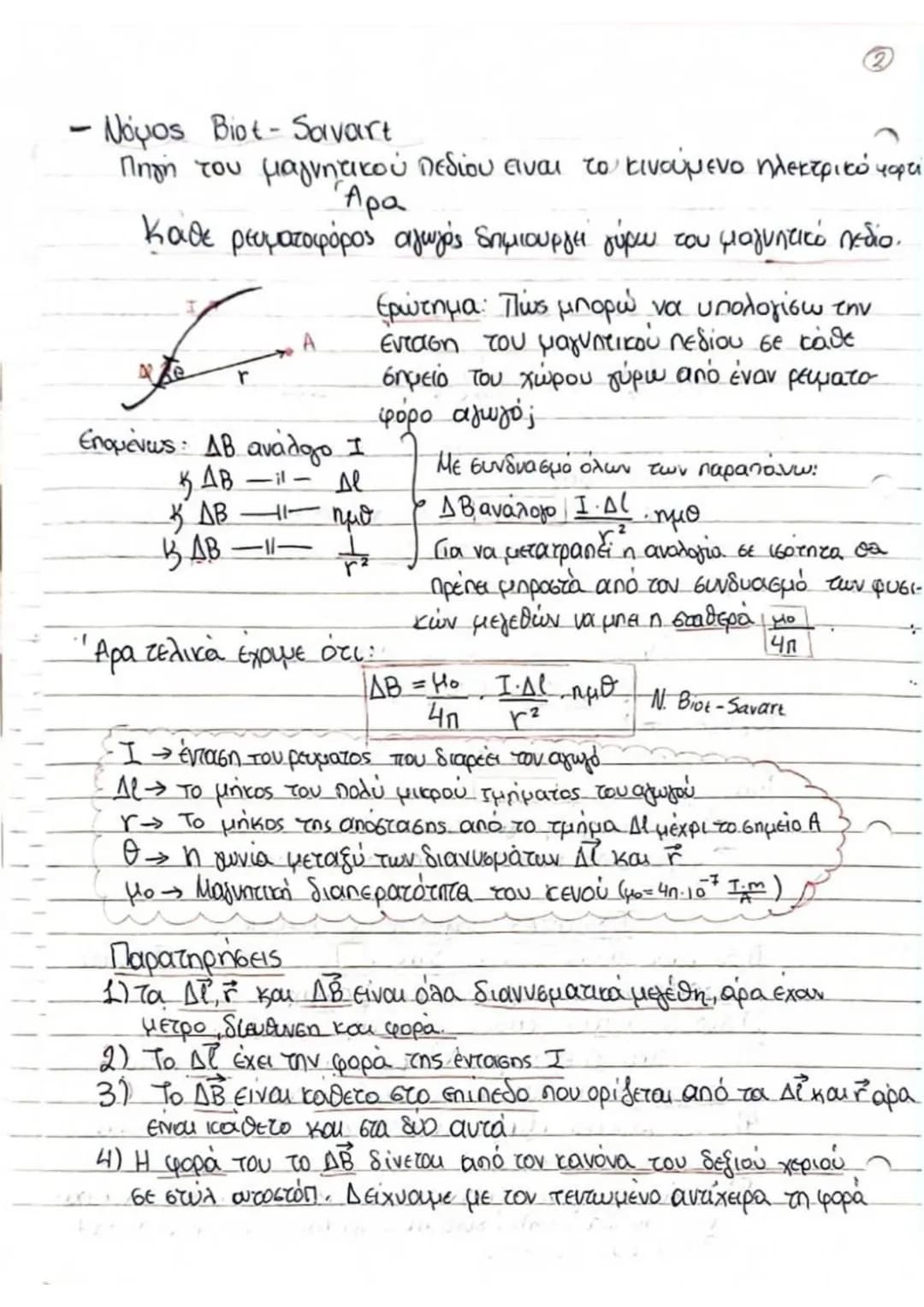

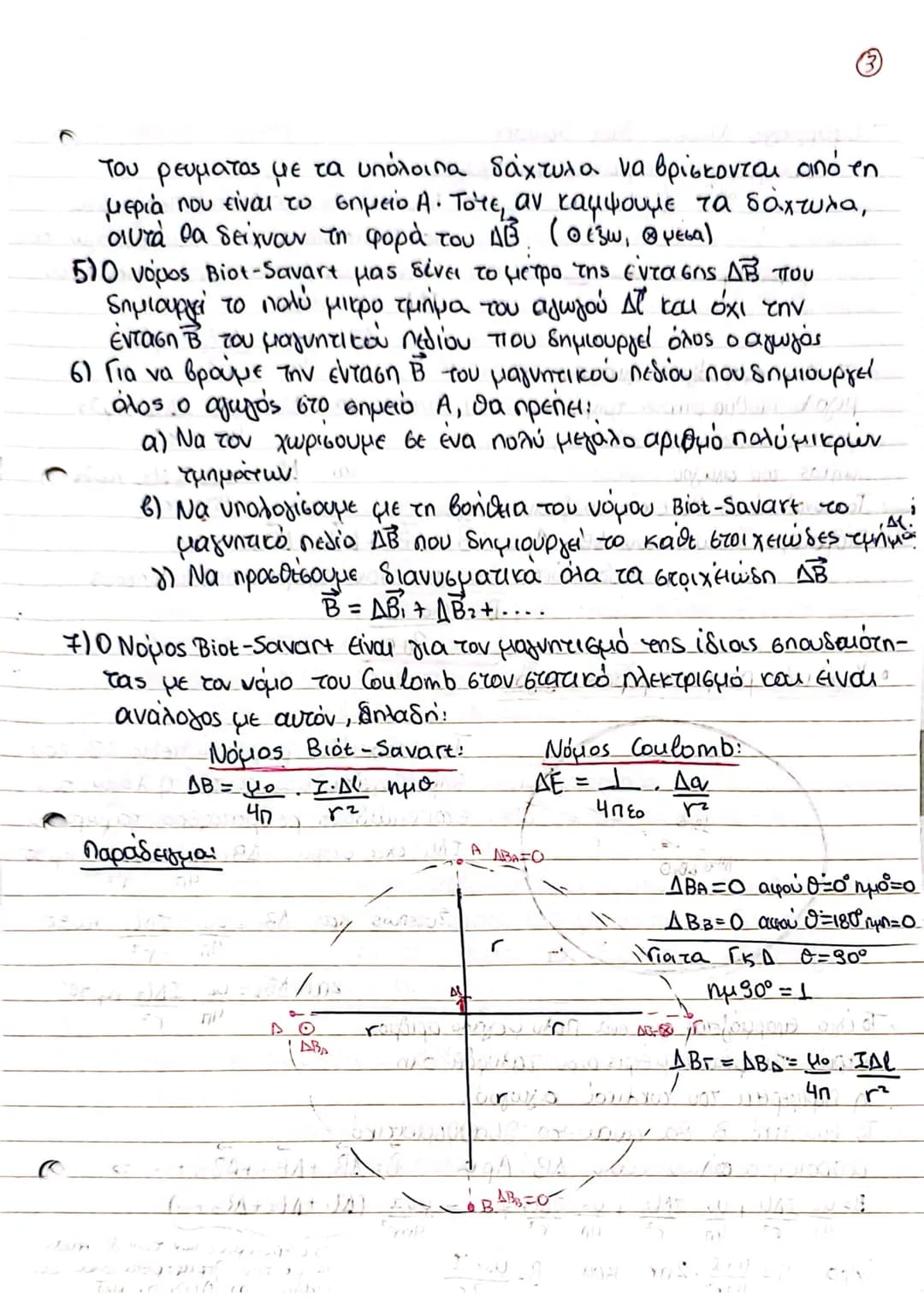

Νόμος Biot-Savart

Τώρα έρχεται το ενδιαφέρον μέρος! Κάθε ρευματοφόρος αγωγός δημιουργεί μαγνητικό πεδίο γύρω του. Ο νόμος Biot-Savart μας λέει ακριβώς πώς να το υπολογίσουμε.

Η φόρμουλα είναι: ΔΒ = (μ₀/4π) × (I×ΔL×ημθ)/r². Μη σας φοβίζει - κάθε παράμετρος έχει τη λογική της! Το Ι είναι το ρεύμα, το ΔL το μικρό τμήμα του αγωγού, το r η απόσταση και το θ η γωνία.

Το ΔΒ είναι πάντα κάθετο τόσο στον αγωγό όσο και στη γραμμή που ενώνει τον αγωγό με το σημείο που μας ενδιαφέρει. Για τη φορά χρησιμοποιούμε τον κανόνα του δεξιού χεριού!

Προσοχή: Αυτός ο νόμος μας δίνει το πεδίο μόνο από ένα μικρό τμήμα - για όλο τον αγωγό πρέπει να προσθέσουμε όλα τα ΔΒ!

Εφαρμογές του Νόμου Biot-Savart

Με τον νόμο Biot-Savart μπορούμε να υπολογίσουμε το μαγνητικό πεδίο για συγκεκριμένα σχήματα αγωγών. Το κλειδί είναι να χωρίσουμε τον αγωγό σε μικρά τμήματα και να προσθέσουμε τα αποτελέσματα.

Όταν το ρεύμα είναι κάθετο στη γραμμή που μας ενδιαφέρει (θ=90°), έχουμε μέγιστο μαγνητικό πεδίο γιατί ημ90°=1. Όταν είναι παράλληλο (θ=0° ή 180°), το πεδίο είναι μηδέν!

Αυτή η μέθοδος μας επιτρέπει να βρούμε το πεδίο για ευθύγραμμους αγωγούς, κυκλικούς βρόχους και πιο σύνθετα σχήματα. Είναι σαν να λύνουμε ένα παζλ κομμάτι κομμάτι!

Θυμήσου: Όσο μικρότερα τμήματα χρησιμοποιήσουμε, τόσο πιο ακριβές αποτέλεσμα θα έχουμε!

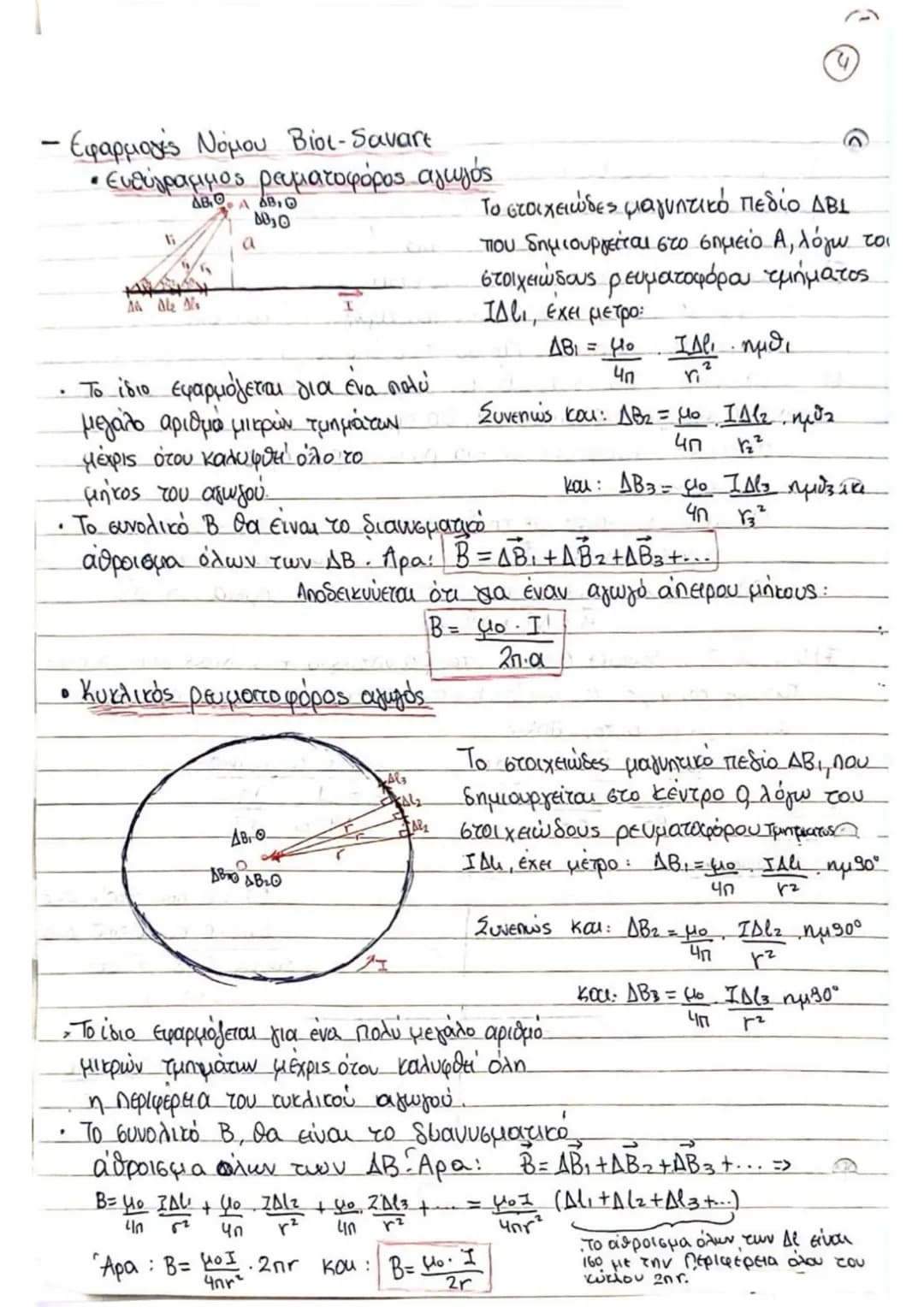

Εφαρμογές σε Συγκεκριμένα Σχήματα

Για έναν ευθύγραμμο αγωγό άπειρου μήκους, το μαγνητικό πεδίο είναι Β = μ₀Ι/(2πα). Το πεδίο σχηματίζει ομόκεντρους κύκλους γύρω από τον αγωγό και είναι ισχυρότερο όσο πιο κοντά είμαστε.

Για έναν κυκλικό αγωγό, στο κέντρο του κύκλου έχουμε Β = μ₀Ι/(2r). Εδώ όλα τα μικρά τμήματα ΔL είναι στην ίδια απόσταση r από το κέντρο, οπότε οι υπολογισμοί γίνονται πιο απλοί.

Το ωραίο είναι ότι όλα τα διανύσματα ΔΒ δείχνουν προς την ίδια κατεύθυνση στο κέντρο του κύκλου. Έτσι, απλά προσθέτουμε τα μέτρα τους αντί να κάνουμε πολύπλοκες διανυσματικές πράξεις!

Σημείωση: Για τον κυκλικό αγωγό, η γωνία θ είναι πάντα 90°, γι' αυτό ημθ = 1 παντού!

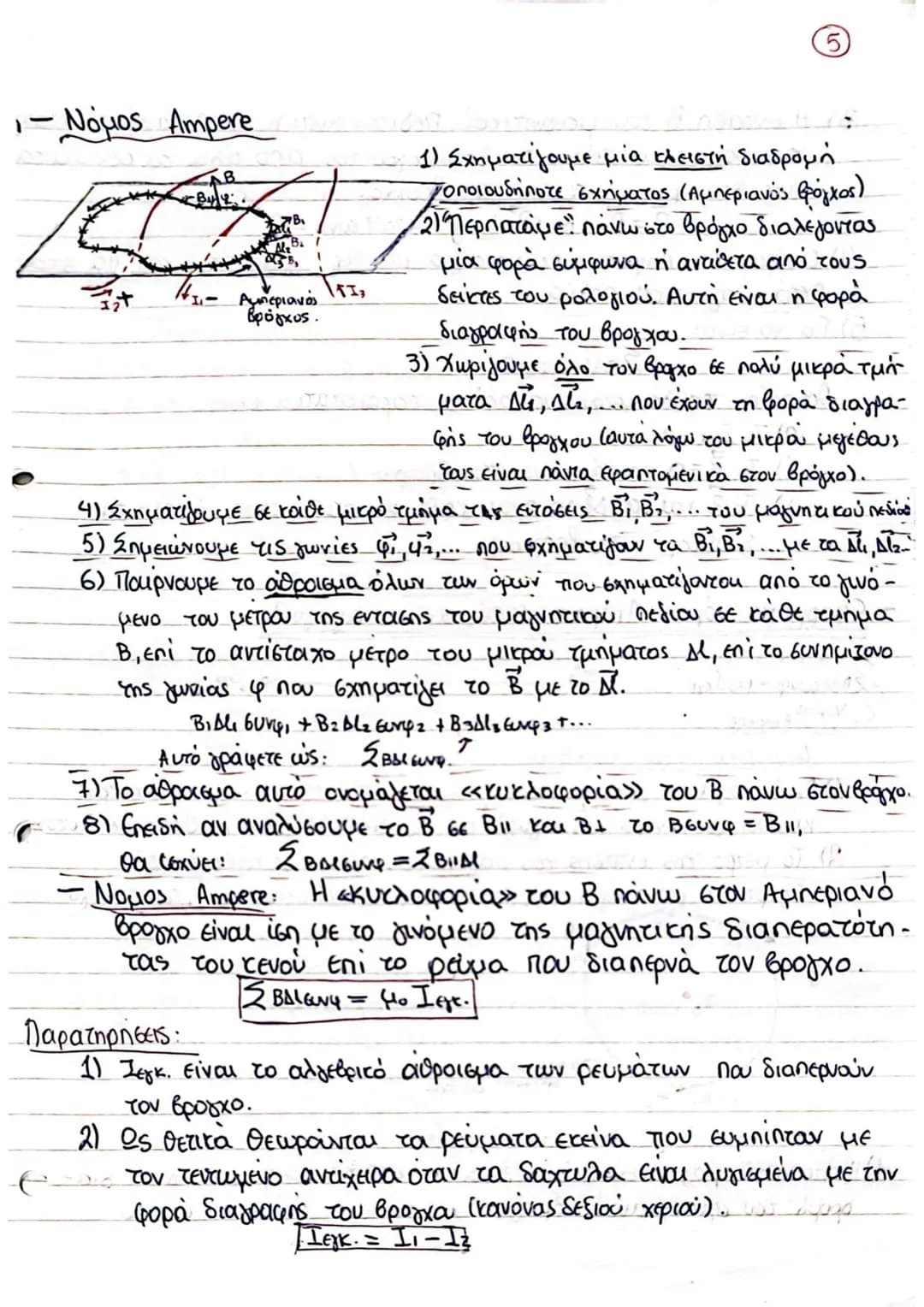

Νόμος του Ampère

Ο νόμος του Ampère είναι μια έξυπνη συντόμευση για να βρίσκουμε μαγνητικά πεδία όταν υπάρχει συμμετρία! Αντί να κάνουμε δύσκολα ολοκληρώματα, επιλέγουμε έναν κλειστό δρόμο (Αμπεριανό βρόγχο).

Η βασική ιδέα είναι: ΣΒΔlσυνφ = μ₀Ιεγκ. Αυτό σημαίνει ότι το άθροισμα όλων των γινομένων Β×Δl×συνφ γύρω από τον βρόγχο ισούται με μ₀ επί το ρεύμα που διαπερνά τον βρόγχο.

Το μυστικό είναι η έξυπνη επιλογή του βρόγχου. Θέλουμε να επιλέξουμε έναν δρόμο όπου το Β έχει σταθερό μέτρο και σταθερή γωνία με τη διαδρομή μας.

Κλειδί επιτυχίας: Ψάξε για συμμετρία στο πρόβλημα - αυτό θα σε οδηγήσει στο σωστό σχήμα βρόγχου!

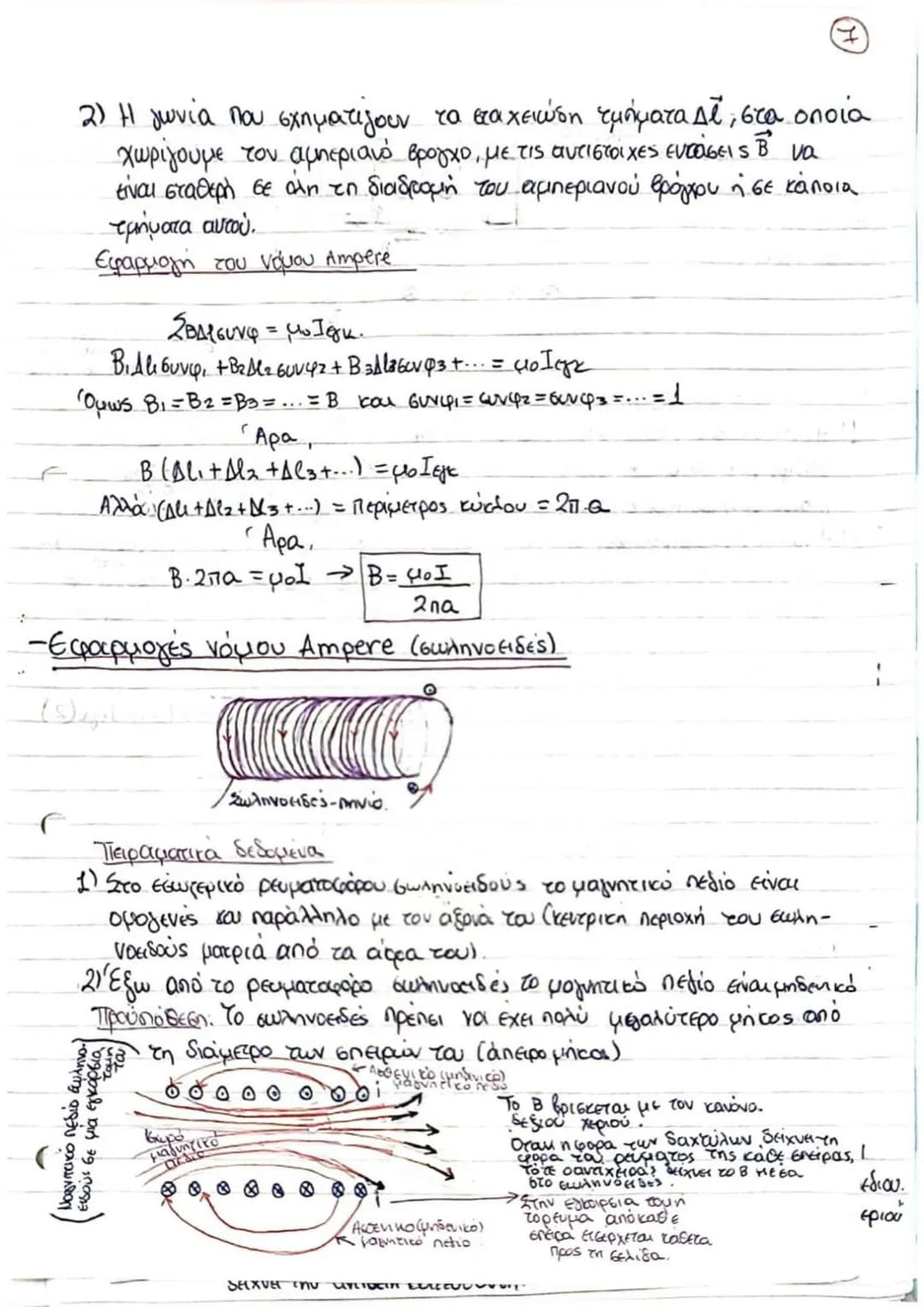

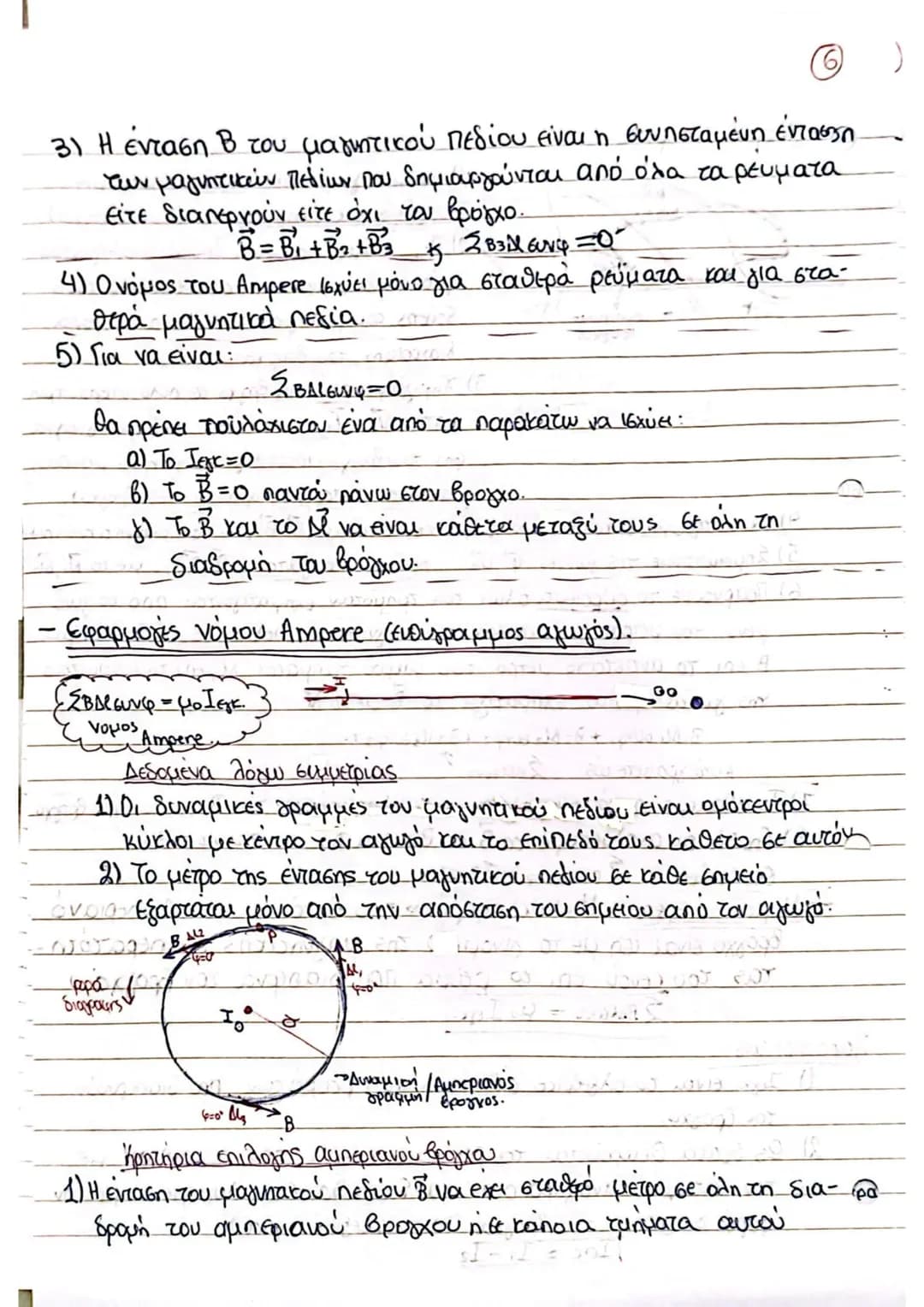

Εφαρμογή σε Ευθύγραμμο Αγωγό

Με τον νόμος Ampère μπορούμε να επιβεβαιώσουμε το αποτέλεσμα που βρήκαμε με τον Biot-Savart για τον ευθύγραμμο αγωγό, μόνο που τώρα είναι πολύ πιο απλό!

Επιλέγουμε ως Αμπεριανό βρόγχο έναν κύκλο με κέντρο τον αγωγό. Λόγω συμμετρίας, το Β έχει το ίδιο μέτρο παντού στον κύκλο και είναι παράλληλο με τη διαδρομή (συνφ = 1).

Έτσι, Β × περίμετρος = μ₀Ι, δηλαδή Β × 2πα = μ₀Ι, άρα Β = μ₀Ι/(2πα). Το ίδιο αποτέλεσμα με πολύ λιγότερο κόπο!

Πλεονέκτημα: Ο νόμος Ampère είναι ιδανικός όταν έχουμε υψηλή συμμετρία στο πρόβλημα!

Σωληνοειδές Πηνίο

Το σωληνοειδές είναι σαν ένα "εργοστάσιο" ομογενούς μαγνητικού πεδίου! Αποτελείται από πολλές σπείρες ένα δίπλα στην άλλη και δημιουργεί ισχυρό, ομογενές πεδίο στο εσωτερικό του.

Το εντυπωσιακό είναι ότι έξω από το σωληνοειδές το πεδίο είναι μηδενικό, ενώ μέσα είναι ομογενές και παράλληλο με τον άξονα. Αυτό το κάνει εξαιρετικά χρήσιμο στις εφαρμογές!

Η φορά του πεδίου δίνεται από τον κανόνα του δεξιού χεριού: όταν τα δάχτυλα δείχνουν τη φορά του ρεύματος στις σπείρες, ο αντίχειρας δείχνει τη φορά του Β μέσα στο σωληνοειδές.

Σημαντικό: Αυτές οι ιδιότητες ισχύουν μόνο αν το μήκος του σωληνοειδούς είναι πολύ μεγαλύτερο από τη διάμετρό του!

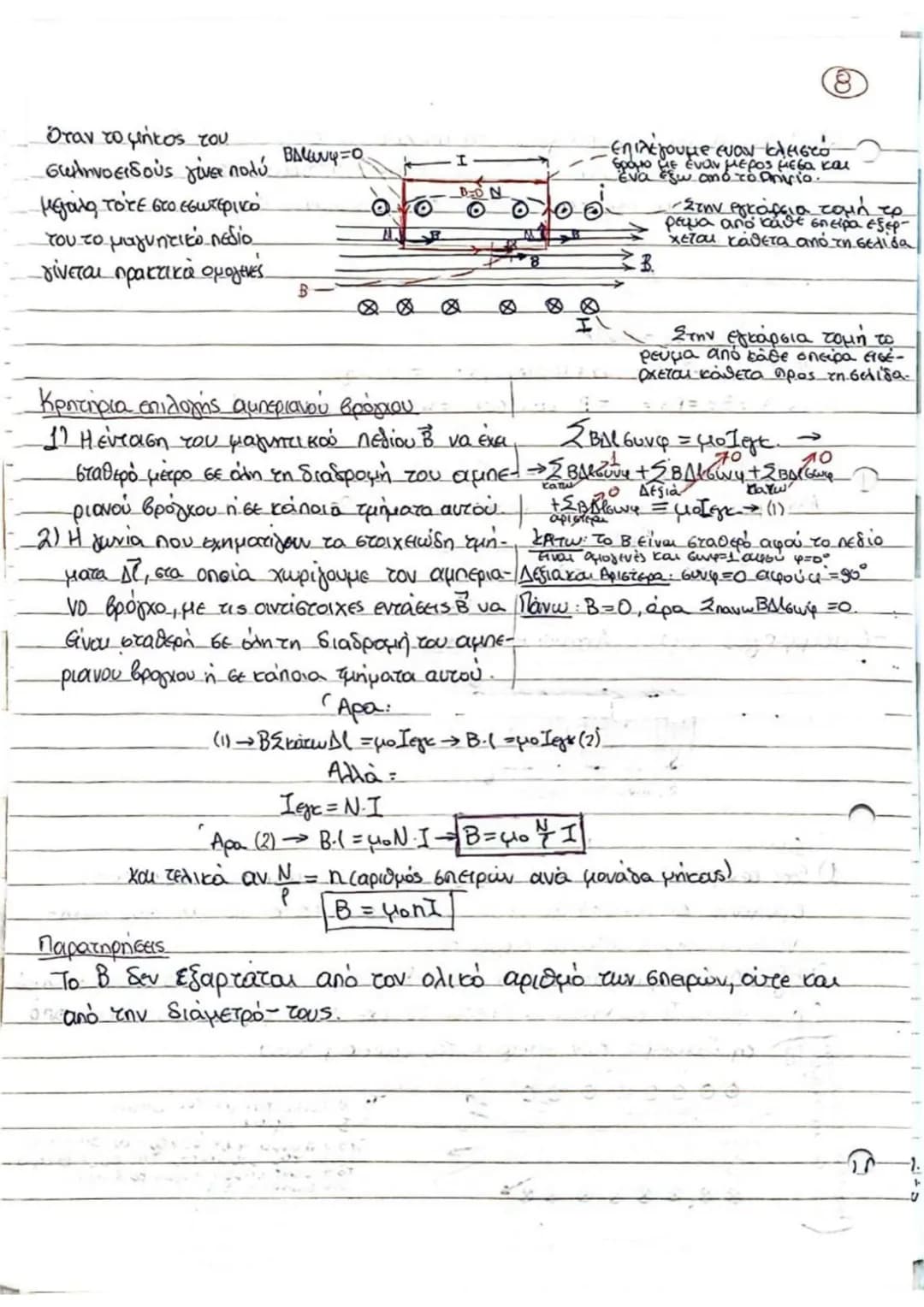

Υπολογισμός Πεδίου Σωληνοειδούς

Χρησιμοποιώντας τον νόμο Ampère, βρίσκουμε ότι για το σωληνοειδές Β = μ₀nI, όπου n είναι ο αριθμός σπειρών ανά μονάδα μήκους. Πολύ απλή φόρμουλα για τόσο χρήσιμο αποτέλεσμα!

Επιλέγουμε ως Αμπεριανό βρόγχο ένα ορθογώνιο με τη μια πλευρά μέσα στο σωληνοειδές και την άλλη έξω. Έτσι, μόνο η εσωτερική πλευρά συνεισφέρει στο άθροισμα ΣΒΔlσυνφ.

Το συναρπαστικό είναι ότι το Β δεν εξαρτάται από τη διάμετρο του σωληνοειδούς, ούτε από τον συνολικό αριθμό σπειρών - μόνο από την πυκνότητά τους!

Πρακτική χρήση: Τα σωληνοειδή χρησιμοποιούνται σε ηλεκτρομαγνήτες, ηχεία και πολλές άλλες συσκευές!

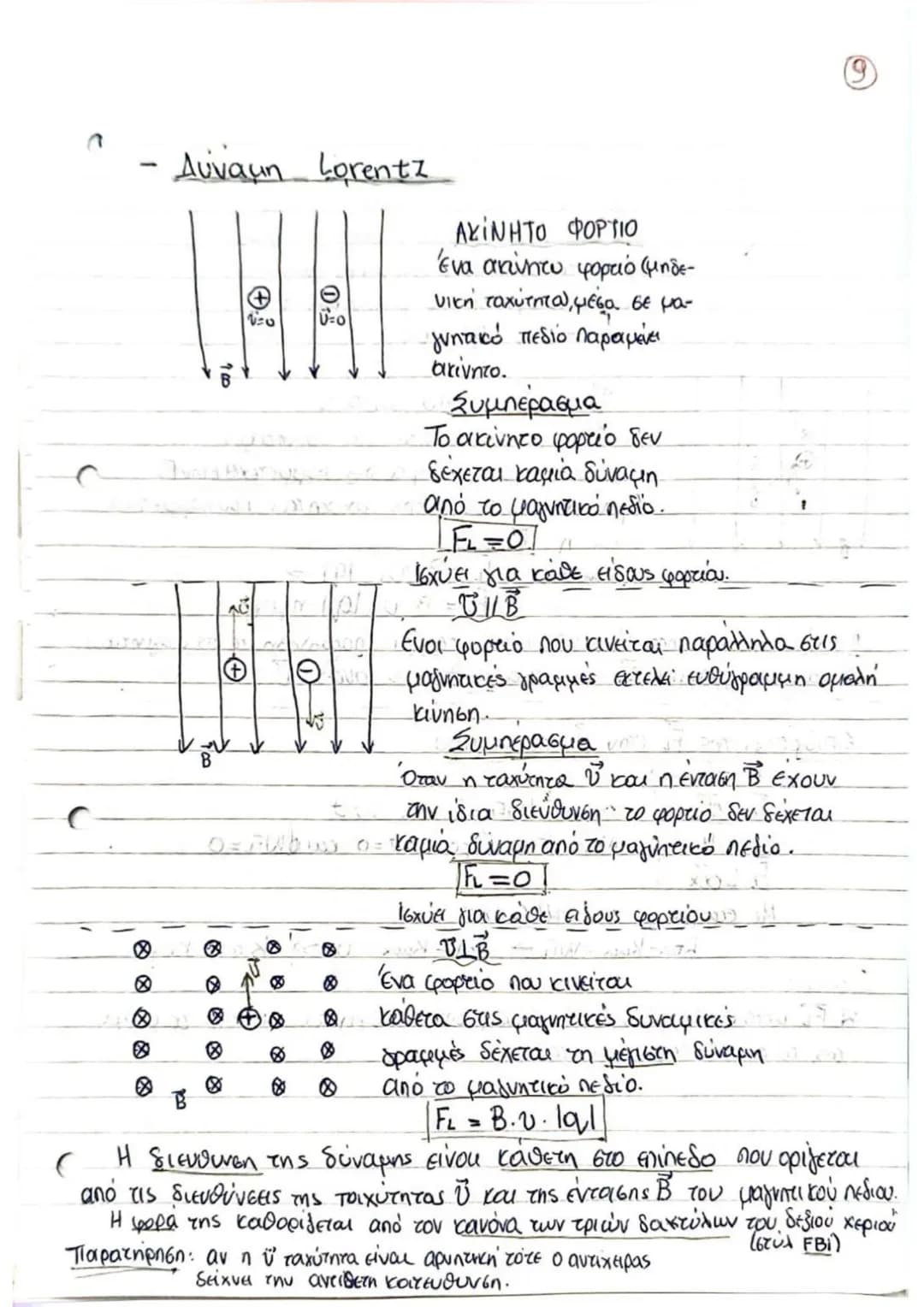

Δύναμη Lorentz - Βασικές Περιπτώσεις

Η δύναμη Lorentz εξηγεί πώς τα μαγνητικά πεδία επηρεάζουν τα κινούμενα φορτία. Είναι μια από τις πιο θεμελιώδεις δυνάμεις στη φύση!

Ακίνητα φορτία: Δε δέχονται καμία δύναμη από το μαγνητικό πεδίο. Είναι σαν να μη "βλέπουν" το πεδίο!

Φορτία παράλληλα στο Β: Συνεχίζουν την ευθύγραμμη κίνησή τους αμετάβλητη. Και πάλι η δύναμη είναι μηδέν.

Φορτία κάθετα στο Β: Δέχονται τη μέγιστη δύναμη FL = Β×v×|q|. Η δύναμη είναι κάθετη τόσο στην ταχύτητα όσο και στο μαγνητικό πεδίο!

Κανόνας τριών δακτύλων: Δείκτης = v, μέσο = Β, αντίχειρας = FL (για θετικά φορτία)!

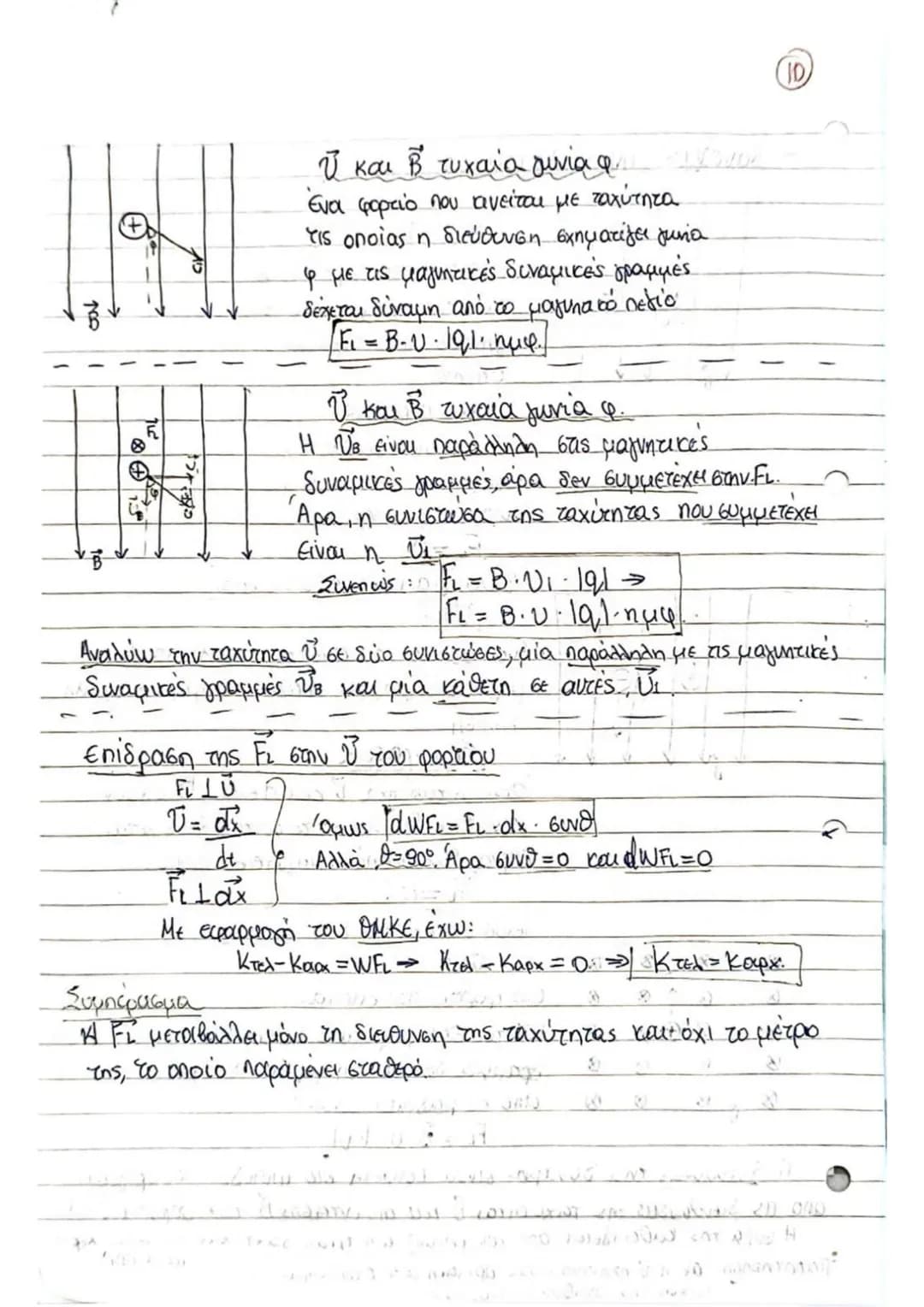

Γενική Περίπτωση και Επιπτώσεις

Όταν η ταχύτητα σχηματίζει τυχαία γωνία φ με το μαγνητικό πεδίο, έχουμε FL = Β×v×|q|×ημφ. Μόνο η κάθετη συνιστώσα της ταχύτητας συνεισφέρει στη δύναμη!

Το πιο εντυπωσιακό χαρακτηριστικό της δύναμης Lorentz είναι ότι δεν παράγει έργο! Είναι πάντα κάθετη στην ταχύτητα, οπότε δεν αλλάζει το μέτρο της - μόνο τη διεύθυνσή της.

Αυτό σημαίνει ότι η κινητική ενέργεια του φορτίου παραμένει σταθερή. Η μαγνητική δύναμη λυγίζει την τροχιά αλλά δεν επιταχύνει ή επιβραδύνει το φορτίο!

Πρακτικές συνέπειες: Αυτή η ιδιότητα είναι κλειδί για τη λειτουργία κυκλοτρόνων και άλλων επιταχυντών σωματιδίων!
